《地图数据结构》PPT课件

《地图数据结构》PPT课件

并产生数据冗余。为了消除裂缝，需要二次编辑。
②点位字典法
以公用点位字典为基础建立一些系统，这克服了独立实体编码的某些局限 性 。点位字典包含地图上每一个边界点的坐标，然后建立点、线、面的边 界表，它们由点位序号构成。即：
点位字典表：点号、坐标（X，Y）
点实体：标志码，地物编码，点号
线实体：标志码，地物编码，（点号1，……点号n）
面实体：标志码，地物编码，（点号1，……点号n，点号1）
下图是两种表述方法的比较：
1
2
20
15
7A
108
B6
3
55
C
0
4
0 5 10 15 20
1
7
8B
6
5
6
12
7A
3 3 3
5C
4
独立实体编码
多边形 A B C
地物编码 T301 T302 T305
坐标数据项
X1，Y1；X2，Y2；X3，Y3；X7，Y7； X1，Y1 X1，Y1；X7，Y7；X3，Y3；X6，Y6；X5，Y5；X8，Y8； X1，Y1
4
第二章 地 图 数 据 结 构
5
(3)面(多边形)实体
面(多边形)实体是维数为2的实体，由一个封闭 的坐标点序列外加内点表示，是对湖泊、岛屿、地块等现
象的描述。
具有以下特征：
周长； 面积；岛或非岛；内岛或齿状；重 叠性等 内面：不包括边界的面
广义多边形（其他多边形覆盖面的周边
以外的面，它没有外环，有一个或多个内环）
结点：表示线的终点和起点； 节点：它是两条或多条连线或链的拓扑连结点
拐点：表示线段和弧段的内部点（特殊的节点）。
(2)线实体（亦称为线段、弧、链、环等）

地图分析与PPT课件

地图分析与PPT课件
下图所示为某场地的地形图，假设要求将原 地貌按照挖填平衡的原则改造成水平面，土 方量的计算步骤如下：
1、 在地形图上绘制方格网
方格网大小取决于地形的复杂程度、地形图 比例尺的大小和土方计算的精度要求，
一 般 地 ， 方 格 边 长 为 图 上 2cm, 相 当 于 地 面 10M*10M,20M*20M。
在科学研究、生产实践、国防建设中所需要 的坡度资料和数据，一般都是从大比例尺地 形图上量测获得的。
（一）坡度的表示方法
图上两点间的坡度，是由两点间的高差和 水平距离所决定的，具体表示方法有两种。
1.用坡度角表示
式中α为坡度角；D为两点间水平距离；h为 两点间高差。
从上式可以看出，坡度角与水平距离和高差 之间存在余切关系。当知道两点间水平距离 和高差，：
平行线是在所要画的剖面图上按垂直高程 （如图所示0米、250米、750米……）引出 来的，垂直虚线是从剖面图AB与等高线的每 个交点上开始，向矩形底边（如图所示的MN） 引出的垂线。
5. 定位：
依据原图中控制点的高程，确定剖面图中点 位，如图所示中的。
6. 点点相连：
d
d
d
d
d d
dd
六、 确定汇水面积
汇水面积的边界是指某地能汇集雨水的实际边界。它 是一系列分水线即山脊线的连线。汇水面积边界线 的特点是： 边界线是通过一系列山脊线以及各山头、鞍部的曲 线，并与河道指定断面形成的闭合环线。
七、绘制剖面图
（一）按指定方向绘制纵断面图
在进行道路、隧道、管线等工程设计时，需 要了解两点之间的地面起伏情况，这时，可 根据地形图中的等高线来绘制断面图。
x
二、确定两点之间的距离
假设须测出已知点A

数字地形模型(DTM) ppt课件

数字地形模型(DTM) ppt课件
ppt课件 30
5.1.3 通视分析
5类通视问题 已知一个或一组观察点，找出某一地形的可见区 域。 欲观察到某一区域的全部地形表面，计算最少观 察点数量。 在观察点数量一定的前提下，计算能获得的最大 观察区域。 以最小代价建造观察塔，要求全部区域可见。 在给定建造代价的前提下，求最大可见区。
ppt课件 31
基于网格dem的通视算法
1）点对点通视 2）点对线通视 3）点对区域通视
ppt课件
32
1）点对点通视
已知视点V坐标为（x0,y0,z0），以及P点坐标（x1,y1,z1）。 DEM为二维数组Z[M][N]，则V为（m0,n0,Z[m0,n0]），P为 （m1,n1,Z[m1,n1]）。计算过程如下： 使用Bresenham直线算法，生成V到P的投影直线点集{x , y}，K=||{x , y}||, 并得到直线点集{x , y}对应的高程 数据{Z[k], ( k=1,...K-1 )}，这样形成V到P的DEM剖面 曲线。 以V到P的投影直线为X轴，V的投影点为原点，求出视线在 X-Z坐标系的直线方程： H [k ] Z [m0 ][n0 ] Z [m1 ][n1 ] k Z [m ][n
ppt课件 7
2.2 等高线模型
每一条等高线对应一个已知的高程值，这样一系 列等高线集合和它们的高程值一起就构成了一种 地面高程模型—等高线模型。 等高线通常被存成一个有序的坐标点对序列 需要一种插值方法来计算落在等高线外的其它点 的高程 等高线通常可以用二维的链表或图来存储
ppt课件
ppt课件
9
不规则三角网（TIN）数据存储方式
• TIN的数据存储方式比格网DEM复杂，不仅要存储 每个点的高程，还要存储其平面坐标、节点连接 的拓扑关系，三角形及邻接三角形等关系。 TIN模 型在概念上类似于多边形网络的矢量拓扑结构， 只是TIN模型不需要定义“岛”和“洞”的拓扑关 2 1 1 X Y Z 系。 顶点 邻接三角形

《地图数学基础》课件

《地图数学基础》课件

表达的内容和尺度来决定。
03
地图比例尺
比例尺定义与表示
比例尺定义
地图上的长度与实际地面相应长度之 间的比例关系。
比例尺表示
通常以分数形式表示，如1:10000， 表示地图上1单位长度代表实际地面 10000单位长度。

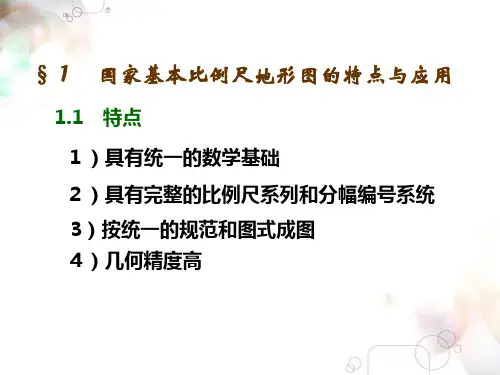

比例尺与地图精度
比例尺越大，地图精 度越高，表示的地物 地貌越详细。
地图精度还受到地图 投影、制图方法等因 素的影响。
城市规划与管理
地图数学基础在城市规划与管理 中发挥着重要作用，如城市空间 布局规划、城市交通规划、城市 环境监测等。
自然资源管理
地图数学基础在自然资源管理中 应用广泛，如土地资源调查、森 林资源监测、水资源管理等。
灾害监测与应急响
应
地图数学基础能够为灾害监测和 应急响应提供精确的地理信息支 持，如地震、洪涝、火灾等灾害 的监测和预警。
展和地理信息系统的普及，地图数学基础逐渐成为地理信息科学领域的
研究热点。
02
当前研究热点
目前，地图数学基础的研究热点包括地图自动综合、空间数据挖掘、时
空数据分析等方向，这些方向的研究成果将不断推动地图数学基础的进
步和发展。
03
未来展望
随着人工智能、大数据等技术的不断发展，地图数学基础将在智慧城市
、环境保护、公共安全等领域发挥更加重要的作用，其理论和方法也将
THANKS
感谢观看
不断创新和完善。
02
地图投影
投影分类
等面积投影
等方位投影
保持面积不变，但形状和方向可能会 改变。
保持方向不变，但面积和距离可能会 改变。
等距离投影
保持距离不变，但面积和方向可能会 改变。

第10章地图分析——地图学课件PPT

第10章地图分析——地图学课件PPT
普通高等教育“十一五”国家级规划教材
新编地图学教程
（第二版）
电子教案
高等教育出版社 高等教育电子音像出版社
第 10 章 地图分析
第 10 章 地图分析
第1节 地图分析的数学方法 第2节 地图分析的作用 第3节 阅读分析 第4节 图解分析 第5节 复合分析 第6节 地学信息图谱
《新编地图学教程》（第二版） 第10章 地图分析
地图是空间信息的模糊集合。 模糊综合评判：在一个准备评判的对象集内，对每一个对 象赋予一个评判指标，按评判指标的大小进行对象排序，以判 定最佳对象。
本章首页 本节首页
《新编地图学教程》（第二版） 第10章 地图分析
第 1 节 结束 13
第 10 章
普通高等教育“十一五”国家级规划教材
新编地图学教程
（一）单幅地图
从地图的动态表示符号中获取要素动态变化的信息。 定点符号的扩张、动线法。 同一要素的不同范围界线。
制图对象动态变化的表达
《新编地图学教程》（第二版） 第10章 地图分析
本章首页 本节首页 17
第2节 地图分析的作用 三、研究现象的动态变化
（二）多幅地图
研究空间信息在 位置、形状、范围、 面积等方面的变化。
张宏敏《数学在地图分析中的应用》：

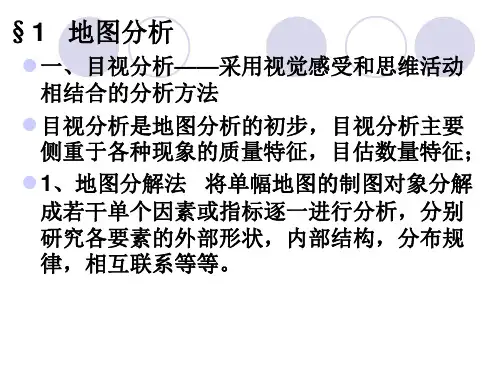

地图分析是指将地图作为空间模型，采用各种方法对客 观现实（现象）进行分析，从而使地图用户从地图上获取所 需要的信息。
《新编地图学教程》（第二版） 第10章 地图分析
本章首页 本节首页 4
第1节 地图分析的数学方法
第10章 地图分析
一、地图上采集数据的统计抽样
从总体中抽取部分样本进行研究。 抽样结构：点抽样、线抽样、面抽样。 用于面状分布地图。 常用抽样方法：随机抽样、系统抽样。

第3章 电子地图的数据模型

第3章 电子地图的数据模型
拓扑关系：拓扑变化下的拓扑不变量，如邻接关系、关联关系和 包含关系等 方位关系：实体在地理空间中的某种顺序，如左右、东南西北等 度量关系：用地理空间中的度量来描述的实体之间的关系，实体 之间的距离
§3.1 基本概念
地理空间实体 特征：
属性特征:是与地理空间实体相联系的、具有地理意义

三维空间数据模型 时空数据模型
§3.2 地理空间认知模型
基于域（场）的地理空间认知模型 把地理空间中的事物和现象作为连续的变量或体来看 待，根据不同的应用可以表示为二维的，也可表示为 三维的
§3.2 地理空间认知模型
基于域（场）的地理空间认知模型
在空间信息系统中，场模型一般指的是栅格模型， 其主要特点就是用二维划分覆盖整个连续空间。划分可 以是规则的或不规则的，通常是采用正多边形作为划分 的单位，如三角形、方格、六边形等。
§3.2 地理空间认知模型
方位空间关系
方位空间关系指的是空间实体之间的上下、前后、左右、东西南北等 顺序关系。可以根据实体类型分为：多边形－多边形、多边形－线、多 边形－点、线－线、线－点、点－点之间的方位空间关系。 点－点方位空间关系最好确定，只需计算两点连线与某一基准方向的 夹角即可。多边形－点、线－点方位空间关系也可以在一定程度上简化 为点－点方位空间关系。 其余方位空间关系的计算就相对复杂得多了，目前尚未有很好的解决 办法。
第三章 电子地图的数据模型

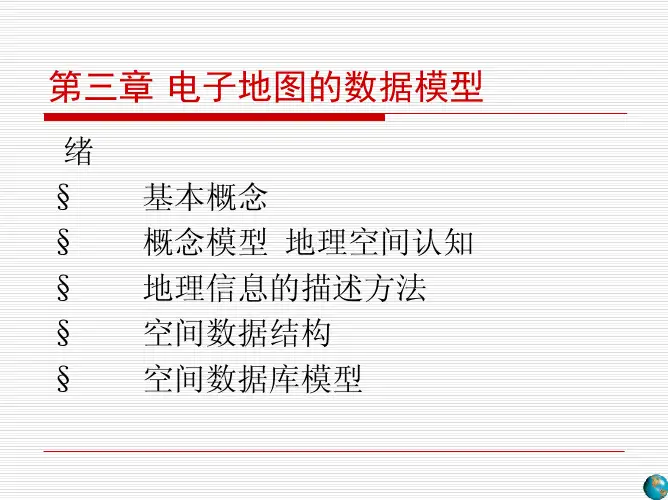

绪 §3.1 §3.2 §3.3 §3.4 §3.5 基本概念 概念模型(地理空间认知) 地理信息的描述方法 空间数据结构 空间数据库模型
绪
数据模型(Data Model) 数据结构： 指对实体类型和实体间联系的表示和实现； 数据操作： 指对数据库的检索和更新（包括插入、删除、 修改）两大类操作； 完整性约束： 给出数据模型动态特性的描述和限定。

数字地形模型ppt课件

数字地形模型ppt课件
➢ 线模式：等高线是表示地形最常见的形式。其它的 地形特征线也是表达地面高程的重要信息源，如山脊 谷底线等； ➢ 点模式：用离散采样数据点建立DEM是DEM建立 常用方法之一。数据采样可按规则格网采样，可以是 密度一致的或不一致的；可以是不规则采样，如不规 则三角网；也可以有选择性地采样，采集三峰、洼坑、 边界等重要特征点。

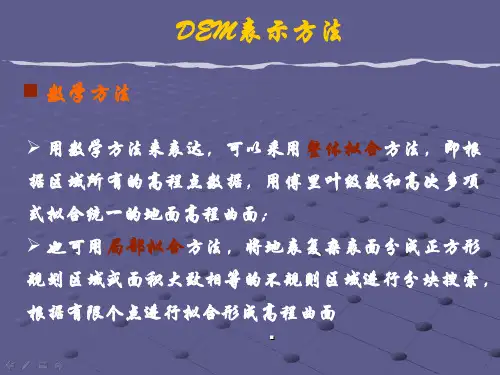

DEM表示方法
