给排水资料

给排水复习资料一、建筑给水系统是：将市政给水管网（或自备水源给水管网）中的水引入一栋房屋或一个建筑群体，供人们生活、生产和消防之用，并满足各类用水对水质、水量、水压要求的冷水供应系统。

二、给水系统按用途分为：生活给水系统、生产给水系统、消防给水系统三、给水系统的组成：引入管、水表节点、给水管网、配水装置和附件、增压贮水设备、给水局部处理设施四、引入管名词解释：引入管又称进户管，是市政给水管网和建筑物内部给水管网之间的连接管道。

五、水表节点名词解释：是指引入管上装设的水表节点及其前后设置的阀门及泄水装置等的总称。

六、给水方式及其用途：一、利用外网水压直接给水方式1.简单给水方式（条件：水压每时每刻都充足）2.单设水箱的给水方式（条件：周期性水压不足）二、设有增压与注水设备的给水方式 1.单设水泵的给水方式（条件：经常性水压不足且室外管网允许直接抽水）2.设水泵和水箱的给水方式（室外管网水压经常不足，室内用水不均匀，室外管网允许直接抽水）3.设贮水池、水泵和水箱的给水方式（条件：建筑的用水可靠性高，室外管网水量、水压经常不足，且室外管网不允许直接抽水）4.气压给水方式（条件：室外管网压力低于或经常不能满足室内所需水压，室内用水不均匀且不易设高水位水箱）5.变频调速恒压给水方式（条件：室外管网压力经常不足，建筑用水量较大且不均匀，要求可靠性高、水压恒定；或建筑物顶不宜设置高位水箱）三、分区给水（条件：建筑物层数较多或高度较大时，若室外管网的水压只能满足低楼层的用水要求，而不能满足较高层数要求）四、分质给水方式（条件：依所需的不同水质分别设独立的给水系统）七、生活中常见的管材：塑料管材（硬聚录乙烯给水管UPVC，室外/胶粘、聚乙烯给水管PE/热熔连接、聚丙烯管PP 室内给水/热熔连接，承插连接、聚丁烯管PB地暖/热熔连接、工程塑料管ABS化工给水/粘接）复合管：分钢塑复合管和铝塑复合管、镀锌钢管(必须螺纹连接)、普通钢管（螺纹连接/焊接/法兰连接）、铸铁钢管（市政，排水/承插连接）铜管（螺纹卡套连接/焊接）八、管道附加是给水管网中调节水量和水压、控制水流方向、关断水流等各类装置的总称，可分为配水附件和控制附件。

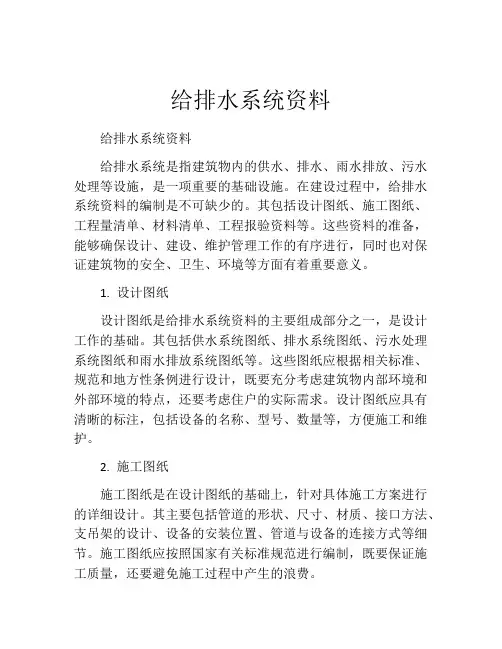

给排水系统资料给排水系统资料给排水系统是指建筑物内的供水、排水、雨水排放、污水处理等设施，是一项重要的基础设施。

在建设过程中，给排水系统资料的编制是不可缺少的。

其包括设计图纸、施工图纸、工程量清单、材料清单、工程报验资料等。

这些资料的准备，能够确保设计、建设、维护管理工作的有序进行，同时也对保证建筑物的安全、卫生、环境等方面有着重要意义。

1. 设计图纸设计图纸是给排水系统资料的主要组成部分之一，是设计工作的基础。

其包括供水系统图纸、排水系统图纸、污水处理系统图纸和雨水排放系统图纸等。

这些图纸应根据相关标准、规范和地方性条例进行设计，既要充分考虑建筑物内部环境和外部环境的特点，还要考虑住户的实际需求。

设计图纸应具有清晰的标注，包括设备的名称、型号、数量等，方便施工和维护。

2. 施工图纸施工图纸是在设计图纸的基础上，针对具体施工方案进行的详细设计。

其主要包括管道的形状、尺寸、材质、接口方法、支吊架的设计、设备的安装位置、管道与设备的连接方式等细节。

施工图纸应按照国家有关标准规范进行编制，既要保证施工质量，还要避免施工过程中产生的浪费。

3. 工程量清单工程量清单是一个建筑项目的核算工作，主要包括对工程量的计量、计价、汇总等。

在给排水系统中，工程量清单主要涉及管道、接头、阀门、泵站等的量和价。

这种清单的编制，能够使建筑项目的预算准确、合理，并能够避免在施工过程中发生额外的费用。

4. 材料清单材料清单是给排水系统中使用到的材料与数量的清单。

在施工过程中，要按照设计图纸中所列明的材料与数量进行采购与使用。

材料清单可以帮助工程师、建筑商和供应商更好地合作，并确保施工所用的配件和材料质量符合要求。

5. 工程报验资料工程报验资料是为检验给排水系统工程安全、正常运行，提供必要的资料和记录。

包括验收记录、检测报告、设备表和运行参数记录。

在系统完工后，应及时向相关部门提交报验。

其中的参数记录和检测报告，可以为未来的维护和更新工作提供参考信息。

室外给排水-技术资料一、概述室外给排水是指在建筑物外部进行的一系列排水设备和管道系统，主要包括雨水排水系统和污水排水系统。

其主要功能是将雨水和生活污水排放至污水处理厂进行处理，同时保持场地排水畅通。

二、设备介绍室外给排水设备主要包括：1. 雨水排水系统雨水排水系统主要由雨水管、雨水口和排水设备等组成。

•雨水管：采用PVC管、钢筋混凝土管等材料制成，通常埋于地下，用于收集和排放雨水。

•雨水口：通常设在地面上，用于收集和排放雨水。

雨水口种类众多，主要分为直立式、横放式和下沉式等。

•排水设备：如雨水泵站、回灌设备等。

主要用于将雨水送入污水处理设备中进行处理。

2. 污水排水系统污水排水系统主要由污水管、检查井、污水泵站、曝气池、二沉池与消毒剂加药装置等组成。

•污水管：同样采用PVC管、钢筋混凝土管等材料制成，在地下埋设，用于收集和排放生活污水。

•检查井：通常是在污水管道转弯或分叉处设置，用于检查和清理管道内部积存的污物。

•污水泵站：常在污水难以自流或需提升时使用，将生活污水提升到污水处理设备进行处理。

•曝气池：用于使污水中有机痕氧化分解为简单物质，防止水体变质。

•二沉池：用于处理污水后，在沉淀中分离出厌氧的粪便、油脂和碳水化合物等杂质，收集后送至后处理系统。

•消毒剂加药装置：对处理后的污水进行消毒，杀灭病菌。

三、设计和安装室外给排水设计需要考虑的因素包括：场地的物理特性、地形和排水需求，在设计时应该根据场地的实际情况，选择适合的给排水系统进行设计。

在安装时，应首先进行排查和勘测，充分了解场地的情况，确定管道铺设路线。

然后进行施工和安装，注意管道与设备的连接，机电设备的正确安装，以及检查和测试设备的运行情况，确保系统正常运行。

四、维护和保养室外给排水的维护和保养关乎到系统的正常运行和寿命，需要认真对待。

常见的维护和保养措施包括：•定期进行清洗和冲洗，有效防止管道堵塞。

•定期进行巡查和检查，发现问题及时解决。

给排水工程师复习资料给排水工程师复习资料近年来，随着城市化进程的加快，给排水工程在城市建设中的重要性日益凸显。

作为给排水工程的核心人才，给排水工程师承担着设计、施工、维护和管理等重要职责。

为了保证工程的质量和安全，给排水工程师需要具备扎实的理论知识和丰富的实践经验。

本文将为给排水工程师提供一些复习资料，帮助他们更好地备考。

一、给排水系统的基本原理给排水系统是城市基础设施的重要组成部分，它包括供水系统和排水系统。

供水系统负责向城市居民提供清洁的饮用水，而排水系统则负责将废水和雨水排出城市，保证城市的卫生和环境质量。

给排水工程师需要了解供水系统和排水系统的基本原理，包括水源、水压、水质处理、管网布置等内容。

二、给排水工程的设计与施工给排水工程师需要具备良好的设计能力和施工管理能力。

在设计方面，他们需要熟悉相关的设计规范和标准，掌握各种给排水设备的选型和布置原则。

在施工方面，他们需要了解施工工艺和施工流程，能够有效地组织施工队伍和协调各方资源。

此外，给排水工程师还需要具备一定的项目管理能力，能够合理规划工期和控制成本。

三、给排水系统的维护与管理给排水系统的维护与管理是保证系统正常运行的关键环节。

给排水工程师需要了解系统的运行原理和常见故障，能够及时发现和解决问题。

他们还需要制定维护计划和管理制度，确保设备的正常维护和保养。

此外，给排水工程师还需要关注系统的节能和环保问题，提出相应的改进方案。

四、新技术在给排水工程中的应用随着科技的不断进步，新技术在给排水工程中的应用越来越广泛。

例如，智能水表、远程监控系统、水污染治理技术等都为给排水工程师提供了新的解决方案。

给排水工程师需要及时了解并掌握这些新技术，以提高工程的效率和质量。

五、案例分析与经验总结在给排水工程的实践中，案例分析和经验总结是非常重要的学习方法。

通过对成功案例和失败案例的分析，给排水工程师可以更好地理解工程中的问题和挑战，并从中吸取经验教训。

给排水竣工资料目录一、竣工时间及工程基本情况1. 竣工时间2. 工程名称3. 工程地点4. 工程规模和标准二、设计文件1. 总平面布置图2. 给排水工程设计说明书3. 建筑物结构及给排水工程剖面图4. 给水设计图纸5. 排水设计图纸6. 给排水系统计算书三、施工图纸及施工图1. 给水系统施工图纸2. 排水系统施工图纸3. 强弱电系统施工图纸4. 给排水系统中各构件的详图四、技术资料1. 给水设备技术参数2. 排水设备技术参数3. 给水管道材料和规格4. 排水管道材料和规格5. 给排水设备安装、使用说明书6. 给排水系统运行维护手册五、验收与检测报告1. 给水系统验收报告2. 排水系统验收报告3. 给水系统水质检测报告4. 排水系统排放标准检测报告5. 给排水系统使用性能评估报告六、保修和维护手册1. 设备保修手册2. 管道维护手册3. 设备维护手册七、竣工图纸备案资料1. 竣工图纸备案申请表2. 批准竣工图纸备案函3. 竣工图纸系列编号八、其他证明文件1. 安全生产许可证2. 工程质量评定证书3. 环境保护验收报告4. 建设工程竣工核验报告以上是关于给排水竣工资料目录的详细内容。

根据该目录提供的资料，可以全面了解工程的基本情况、设计图纸、技术参数以及验收与检测报告等重要信息。

这些资料对于工程的竣工验收、设备维护和后期管理都具有重要的参考价值。

在整理给排水竣工资料时，应保证资料的完整性和准确性，并妥善保存备案，以备工程的后续使用和管理。

单位（子单位）工程质量竣工验收记录
编号：
单位（子单位）工程质量控制资料核查表
编号：
单位（子单位）工程观感质量核查表
编号：
单位（子单位）工程结构安全和使用功能性检测记录表
编号：
分部（子分部）工程质量验收记录
编号：
分项工程质量验收记录
编号：
沟槽开挖与地基处理工程检验批质量验收记录
沟槽支护工程检验批质量验收记录
编号：
沟槽回填（刚性管道）工程检验批质量验收记录Ⅰ
编号：
沟槽回填（刚性管道）工程检验批质量验收记录Ⅱ
编号：
沟槽回填（柔性管道）工程检验批质量验收记录
编号
管道基础工程检验批质量验收记录
编号
编号：
编号
编号：
编号：
钢管阴极保护工程检验批质量验收记录
编号：
球墨铸铁管接口连接工程检验批质量验收记录
编号：
钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管接口连接工程检验批质量验收记录
编号：
化学建材管接口连接工程检验批质量验收记录
编号：
管道铺设工程检验批质量验收记录
编号：
井室工程检验批质量验收记录
编号：
雨水口及支、连管工程检验批质量验收记录
编号：
工程检验批质量验收记录
编号：
（以上未列项目执行此表格）。

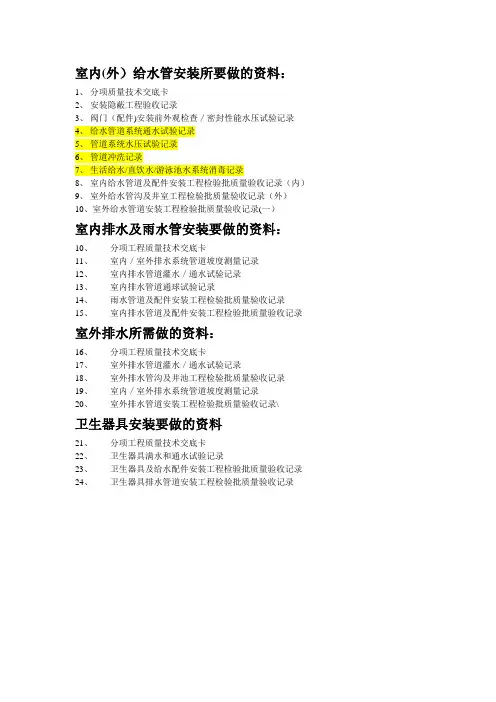

室内(外）给水管安装所要做的资料：
1、分项质量技术交底卡
2、安装隐蔽工程验收记录
3、阀门（配件)安装前外观检查／密封性能水压试验记录
4、给水管道系统通水试验记录
5、管道系统水压试验记录
6、管道冲洗记录
7、生活给水/直饮水/游泳池水系统消毒记录
8、室内给水管道及配件安装工程检验批质量验收记录（内）
9、室外给水管沟及井室工程检验批质量验收记录（外）
10、室外给水管道安装工程检验批质量验收记录(一）
室内排水及雨水管安装要做的资料：
10、分项工程质量技术交底卡
11、室内／室外排水系统管道坡度测量记录
12、室内排水管道灌水／通水试验记录
13、室内排水管道通球试验记录
14、雨水管道及配件安装工程检验批质量验收记录
15、室内排水管道及配件安装工程检验批质量验收记录室外排水所需做的资料：
16、分项工程质量技术交底卡
17、室外排水管道灌水／通水试验记录
18、室外排水管沟及井池工程检验批质量验收记录
19、室内／室外排水系统管道坡度测量记录
20、室外排水管道安装工程检验批质量验收记录\
卫生器具安装要做的资料
21、分项工程质量技术交底卡
22、卫生器具满水和通水试验记录
23、卫生器具及给水配件安装工程检验批质量验收记录
24、卫生器具排水管道安装工程检验批质量验收记录。

给排水工程资料目录以下是给排水工程资料的详细目录，包含了各类文件的名称和简要说明：1. 工程前期资料1.1 项目可行性研究报告•研究报告摘要•工程投资估算•工程效益分析1.2 项目建议书•投资估算与资金筹措•项目实施计划1.3 工程地质勘察报告•工程地质条件评价1.4 水资源论证报告•水资源状况评价•工程对水资源的影响分析2. 工程设计资料2.1 工程设计说明书•工程规模及组成•工程方案及设计参数2.2 给水排水专业设计图纸•给水专业图纸–给水管道平面图–给水管道系统图–给水泵站平面图–给水泵站系统图•排水专业图纸–排水管道平面图–排水管道系统图–排水泵站平面图–排水泵站系统图2.3 结构专业设计图纸•结构布置图•结构计算书2.4 电气专业设计图纸•电气主接线图•电气平面图•电气系统图2.5 自控专业设计图纸•自控原理图•自控平面图•自控系统图3. 工程施工资料3.1 施工组织设计•施工进度计划•施工平面图•施工方法及工艺•质量安全措施3.2 施工日志•施工问题及解决方案3.3 施工记录•工程进度记录•质量检查记录•安全检查记录•材料设备验收记录3.4 施工验收资料•工程验收报告•验收合格证书4. 工程调试与运行资料4.1 调试方案•调试时间计划4.2 调试记录•问题及解决方案4.3 运行方案•运行时间计划4.4 运行记录•运行问题及解决方案5. 工程维护与养护资料5.1 维护养护方案•维护养护目的•维护养护内容•维护养护时间计划•维护养护方法及工艺5.2 维护养护记录•维护养护日期•维护养护内容•维护养护结果•问题及解决方案其他为给排水工程资料的详细目录，各类文件应根据实际情况进行编制和整理，以便于工程的管理和运行维护。

6. 工程变更与洽商资料6.1 变更申请单•变更影响分析•变更审批意见6.2 洽商记录7. 工程事故处理资料7.1 事故报告•事故发生时间•事故原因分析7.2 事故处理方案•处理时间计划7.3 事故处理记录•事故处理日期•后续预防措施8. 工程验收资料8.1 验收申请报告8.2 验收合格证书•验收合格证明8.3 验收反馈意见•验收发现问题9. 工程总结与评价资料9.1 工程总结报告•工程实施过程评价•工程成果评价•存在的问题与不足9.2 工程评价报告其他为给排水工程资料的详细目录，各类文件应根据实际情况进行编制和整理，以便于工程的管理和运行维护。

给排水完整资料在我们的日常生活和各类建筑、工程项目中，给排水系统是至关重要的一部分。

它就像是一个默默工作的“幕后英雄”，为我们提供了清洁的用水，并妥善处理了废水，确保我们的生活环境舒适、健康。

那么，究竟什么是给排水系统？它又包含哪些方面的资料呢？让我们一起来深入了解一下。

给排水系统，简单来说，包括给水系统和排水系统两大部分。

给水系统负责为人们提供生活、生产和消防用水，而排水系统则负责将使用过的废水、污水以及雨水等及时排放出去。

先来说说给水系统。

其资料通常涵盖了水源的选择与评估。

水源可以是地下水，比如井水；也可以是地表水，像是江河湖泊的水。

对于水源，需要详细考察其水质、水量以及可持续性等方面。

然后是给水的处理工艺。

这包括了一系列的流程，比如混凝、沉淀、过滤、消毒等。

每一个环节都有其特定的作用和要求。

例如，混凝是为了让水中的微小颗粒凝聚成较大的颗粒，便于后续的沉淀；沉淀则是让这些较大颗粒在重力作用下沉降下来；过滤是进一步去除水中的杂质；消毒则是杀灭水中的病菌和微生物，确保用水的安全。

在给水系统中，水泵和水箱也是重要的组成部分。

水泵的选型和配置需要根据用水量、水压要求等因素来确定。

水箱的容量、材质以及安装位置等也都有相应的规范和要求。

接着，我们来看看排水系统。

排水系统的资料首先包括排水体制的确定。

常见的排水体制有合流制和分流制。

合流制是将污水和雨水混合在一起排放，而分流制则是将污水和雨水分开排放。

排水管道的设计和布置也是关键。

管道的材质、管径、坡度等都需要精心计算和规划，以确保排水的顺畅。

同时，还要考虑管道的耐腐蚀性能、抗压能力等。

污水处理也是排水系统中的重要环节。

污水处理的方法多种多样，有物理处理、化学处理和生物处理等。

不同的处理方法适用于不同的水质和处理要求。

除了上述的基本组成部分，给排水系统的资料还包括相关的设计规范和标准。

这些规范和标准是设计和施工的重要依据，确保给排水系统的安全、可靠和高效运行。

室外给排水资料范本
室外给排水资料范本如下：
1.设计图纸：包括给排水管道的布置图、剖面图和细部图等。

2.管道材料清单：列出所使用的管道材料的种类、规格、数量和长度等。

3.管道施工工艺说明：描述管道的安装方法、连接方式、施工流程和验收标准等。

4.设备清单：列出与给排水系统相关的设备，如污水泵、水泵等。

5.设备安装图纸：具体描述设备的安装位置、连接方式和管道走向等。

6.施工进度计划：包括给排水工程的施工周期、施工工序和计划进度等。

7.材料验收记录：记录材料进场验收的时间、数量和检验结果等。

8.施工质量验收记录：记录施工过程中的质量检查和验收结果。

9.施工图纸修改记录：记录设计图纸修改的时间、内容和原因等。

10.施工备忘录：记录工程现场的问题、变更和解决方案等。

以上是一些常见的室外给排水资料范本，具体的资料要根据实际设计和施工要求进行调整和补充。
