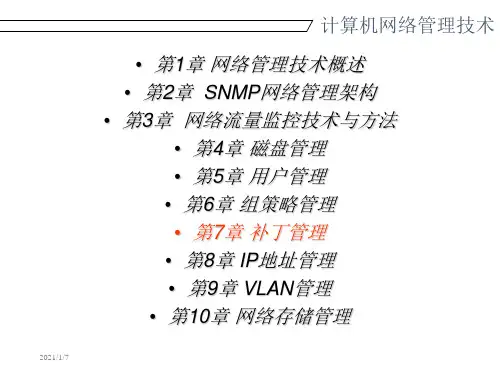

计算机网络管理优秀课件
- 格式:ppt
- 大小:1.14 MB
- 文档页数:100

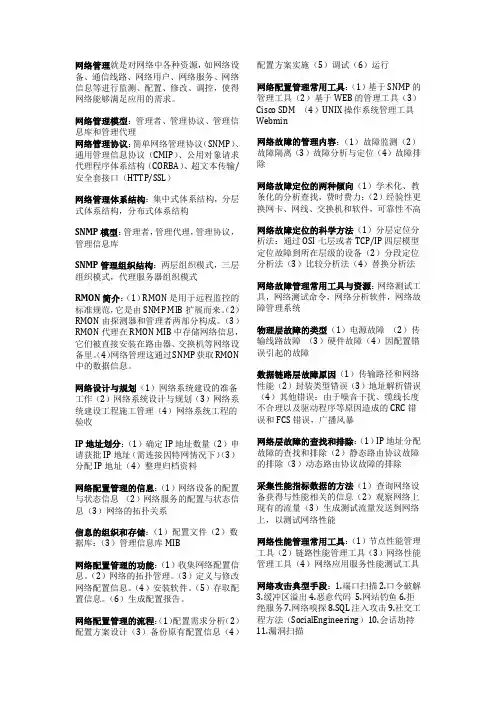

网络管理就是对网络中各种资源,如网络设备、通信线路、网络用户、网络服务、网络信息等进行监测、配置、修改、调控,使得网络能够满足应用的需求。
网络管理模型:管理者、管理协议、管理信息库和管理代理网络管理协议:简单网络管理协议(SNMP)、通用管理信息协议(CMIP)、公用对象请求代理程序体系结构(CORBA)、超文本传输/安全套接口(HTTP/SSL)网络管理体系结构:集中式体系结构,分层式体系结构,分布式体系结构SNMP模型:管理者,管理代理,管理协议,管理信息库SNMP管理组织结构:两层组织模式,三层组织模式,代理服务器组织模式RMON简介:(1)RMON是用于远程监控的标准规范,它是由SNMP MIB扩展而来。
(2)RMON由探测器和管理者两部分构成。
(3)RMON代理在RMON MIB中存储网络信息,它们被直接安装在路由器、交换机等网络设备里。
(4)网络管理这通过SNMP获取RMON 中的数据信息。
网络设计与规划(1)网络系统建设的准备工作(2)网络系统设计与规划(3)网络系统建设工程施工管理(4)网络系统工程的验收IP地址划分:(1)确定IP地址数量(2)申请获批IP地址(需连接因特网情况下)(3)分配IP地址(4)整理归档资料网络配置管理的信息:(1)网络设备的配置与状态信息(2)网络服务的配置与状态信息(3)网络的拓扑关系信息的组织和存储:(1)配置文件(2)数据库:(3)管理信息库MIB网络配置管理的功能:(1)收集网络配置信息。
(2)网络的拓扑管理。
(3)定义与修改网络配置信息。
(4)安装软件。
(5)存取配置信息。
(6)生成配置报告。
网络配置管理的流程:(1)配置需求分析(2)配置方案设计(3)备份原有配置信息(4)配置方案实施(5)调试(6)运行网络配置管理常用工具:(1)基于SNMP的管理工具(2)基于WEB的管理工具(3)Cisco SDM (4)UNIX操作系统管理工具Webmin网络故障的管理内容:(1)故障监测(2)故障隔离(3)故障分析与定位(4)故障排除网络故障定位的两种倾向(1)学术化、教条化的分析查找,费时费力;(2)经验性更换网卡、网线、交换机和软件,可靠性不高网络故障定位的科学方法(1)分层定位分析法:通过OSI七层或者TCP/IP四层模型定位故障到所在层级的设备(2)分段定位分析法(3)比较分析法(4)替换分析法网络故障管理常用工具与资源:网络测试工具,网络测试命令,网络分析软件,网络故障管理系统物理层故障的类型(1)电源故障(2)传输线路故障(3)硬件故障(4)因配置错误引起的故障数据链路层故障原因(1)传输路径和网络性能(2)封装类型错误(3)地址解析错误(4)其他错误:由于噪音干扰、缆线长度不合理以及驱动程序等原因造成的CRC错误和FCS错误,广播风暴网络层故障的查找和排除:(1)IP地址分配故障的查找和排除(2)静态路由协议故障的排除(3)动态路由协议故障的排除采集性能指标数据的方法(1)查询网络设备获得与性能相关的信息(2)观察网络上现有的流量(3)生成测试流量发送到网络上,以测试网络性能网络性能管理常用工具:(1)节点性能管理工具(2)链路性能管理工具(3)网络性能管理工具(4)网络应用服务性能测试工具网络攻击典型手段:1.端口扫描2.口令破解3.缓冲区溢出4.恶意代码5.网站钓鱼6.拒绝服务7.网络嗅探8.SQL注入攻击9.社交工程方法(SocialEngineering)10.会话劫持11.漏洞扫描网络安全管理内容:(1)技术层面上:风险评估、密码算法、身份认证、访问控制、安全审计、漏洞扫描、防火墙、入侵检测、应急响应等安全技术;(2)管理层面上:安全组织架构、安全管理制度、安全操作流程、人员培训和考核等;(3)管理对象上网络安全管理涉及到网络物理环境、网络通信线路和设备、网络操作系统、网络应用服务、网络操作、以及人员。
