课题三 汽车底盘电子控制技术

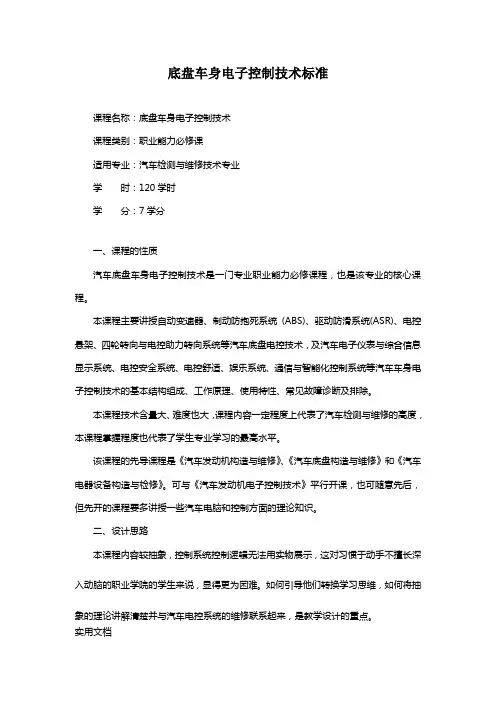

底盘车身电子控制技术标准课程名称：底盘车身电子控制技术课程类别：职业能力必修课适用专业：汽车检测与维修技术专业学时：120学时学分：7学分一、课程的性质汽车底盘车身电子控制技术是一门专业职业能力必修课程，也是该专业的核心课程。

本课程主要讲授自动变速器、制动防抱死系统(ABS)、驱动防滑系统(ASR)、电控悬架、四轮转向与电控助力转向系统等汽车底盘电控技术，及汽车电子仪表与综合信息显示系统、电控安全系统、电控舒适、娱乐系统、通信与智能化控制系统等汽车车身电子控制技术的基本结构组成、工作原理、使用特性、常见故障诊断及排除。

本课程技术含量大、难度也大，课程内容一定程度上代表了汽车检测与维修的高度，本课程掌握程度也代表了学生专业学习的最高水平。

该课程的先导课程是《汽车发动机构造与维修》、《汽车底盘构造与维修》和《汽车电器设备构造与检修》。

可与《汽车发动机电子控制技术》平行开课，也可随意先后，但先开的课程要多讲授一些汽车电脑和控制方面的理论知识。

二、设计思路本课程内容较抽象，控制系统控制逻辑无法用实物展示，这对习惯于动手不擅长深入动脑的职业学院的学生来说，显得更为困难。

如何引导他们转换学习思维，如何将抽象的理论讲解清楚并与汽车电控系统的维修联系起来，是教学设计的重点。

实用文档本课程的讲授理念是：首先避免从设计的思路讲解和要求学生，要从使用者和检修者需要来安排内容和方法；再者要用形象的模拟或实车上真实的实验将抽象的控制理论和控制逻辑显示出来；最后，要结合汽车维修的实际，结合真实故障检测与排除来讲，一是提高学生兴趣，二是学以致用，缩小理论与实践的距离，避免高分低能的现象。

本课程宜采用理论与实践一体化教学的方法，结合模块化教学、案例教学、分组教学等方法。

将课程内容划为相对独立的小模块，每个模块对应几个实训项目和案例，学生分组实训和讨论，在应用中学习、即学即用，这样便激发了学生的学习兴趣、调动了学生的积极性，同时锻炼了处理问题解决问题的能力和团队协作精神。

汽车底盘电控技术教案Title: 教案：汽车底盘电控技术[简介]本教案将介绍汽车底盘电控技术的基本原理和应用。

通过本教案的学习，学生将了解汽车底盘电控技术的意义，掌握其核心要点，并能应用于实际情境。

[教学目标]1. 了解汽车底盘电控技术的基本概念和发展历程。

2. 理解汽车底盘电控技术在提高安全性、操控性和舒适性方面的作用。

3. 掌握汽车底盘电控技术的主要组成部分和工作原理。

4. 能够分析和解决底盘电控技术故障。

5. 可以应用汽车底盘电控技术于相关实际案例。

[教学内容]一、汽车底盘电控技术概述1.1 汽车底盘电控技术定义与发展历程1.2 底盘电控技术在汽车行业的意义二、底盘电控技术的功能与作用2.1 提高行车安全性2.2 改善操控性能2.3 提升乘坐舒适性三、底盘电控技术的组成部分3.1 感知与传感器系统3.2 控制单元与执行器3.3 通信网络四、底盘电控技术的工作原理4.1 感知与传感器系统的工作原理4.2 控制单元与执行器的工作原理4.3 通信网络的工作原理五、常见底盘电控技术故障与解决方法5.1 故障诊断与排除方法5.2 故障代码分析与处理六、底盘电控技术应用案例分析6.1 自动驾驶技术中的底盘电控应用6.2 ABS系统原理与案例[教学步骤]1. 引入：通过介绍汽车底盘电控技术在行车安全和操控性能方面的重要性，激发学生的学习兴趣。

2. 知识讲解：逐个介绍教学内容中的各部分，并通过图表和案例进行说明，确保学生对每个方面的理解。

3. 大量范例演练：使用实际汽车底盘电控技术的案例，让学生应用所学知识解决具体问题，提高实际运用能力。

4. 小组合作：组织学生分成小组，共同讨论和解决底盘电控技术相关问题，培养合作能力和团队合作精神。

5. 实践操作：提供底盘电控技术实操环节，让学生亲自动手操作和调试底盘电控系统，提升实践技能。

6. 总结归纳：对本课学习内容进行总结，并强调汽车底盘电控技术在汽车行业中的重要性和发展趋势。

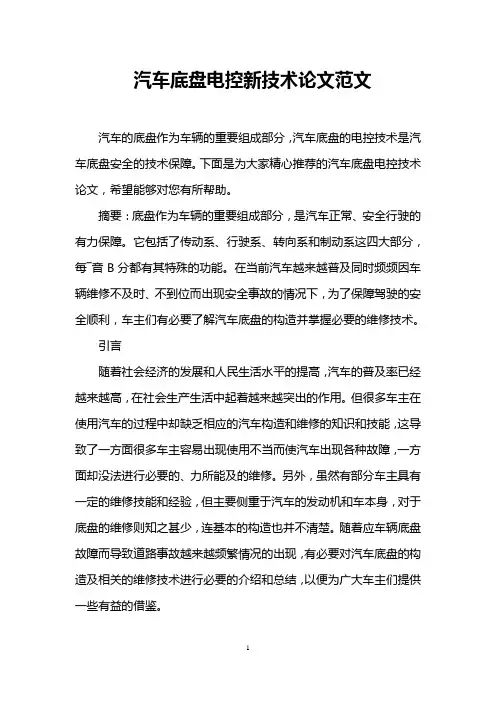

汽车底盘电控新技术论文范文汽车的底盘作为车辆的重要组成部分，汽车底盘的电控技术是汽车底盘安全的技术保障。

下面是为大家精心推荐的汽车底盘电控技术论文，希望能够对您有所帮助。

摘要：底盘作为车辆的重要组成部分，是汽车正常、安全行驶的有力保障。

它包括了传动系、行驶系、转向系和制动系这四大部分，每―音B分都有其特殊的功能。

在当前汽车越来越普及同时频频因车辆维修不及时、不到位而出现安全事故的情况下，为了保障驾驶的安全顺利，车主们有必要了解汽车底盘的构造并掌握必要的维修技术。

引言随着社会经济的发展和人民生活水平的提高，汽车的普及率已经越来越高，在社会生产生活中起着越来越突出的作用。

但很多车主在使用汽车的过程中却缺乏相应的汽车构造和维修的知识和技能，这导致了一方面很多车主容易出现使用不当而使汽车出现各种故障，一方面却没法进行必要的、力所能及的维修。

另外，虽然有部分车主具有一定的维修技能和经验，但主要侧重于汽车的发动机和车本身，对于底盘的维修则知之甚少，连基本的构造也并不清楚。

随着应车辆底盘故障而导致道路事故越来越频繁情况的出现，有必要对汽车底盘的构造及相关的维修技术进行必要的介绍和总结，以便为广大车主们提供一些有益的借鉴。

1 汽车底盘的构造汽车底盘的构造可分为传动系、行驶系、转向系和制动系这四大部分，下面对它们进行逐一的详细介绍。

1.1 传动系汽车传动系指的是从发动机到驱动车轮之间所有的动力传递装置。

其种类有机械传动、液压传统等多种，能满足不同种类、不同功能定位的汽车的需要。

传动系的结构包括用于切断或传递发动机向变速器输入动力的离合器、改变运转速度和牵引力的变速器以及改变传输力方向的主减速器等多个部分。

其基本作用是将发动机的转矩传递给驱动车轮，同时还必须适应形势条件的需要，改变转矩的大小。

以普通的机械式传动系统为例，发动机产生的动力依次经过离合器、变速器和由万向节与传动轴组成的万向传动装置，以及安装在驱动桥中的主减速器、差速器和半轴，最后传到驱动车轮。

汽车底盘的电子稳定控制系统介绍随着汽车科技的不断进步，车辆的安全性能也得到了极大的提升。

其中，电子稳定控制系统作为一种重要的安全防护装置，发挥着至关重要的作用。

本文将介绍汽车底盘的电子稳定控制系统，包括其工作原理、主要组成部分以及作用。

一、工作原理汽车底盘的电子稳定控制系统通过一系列传感器感知车辆在行驶过程中的状态，如车速、转向角度、横摇角等。

然后利用电子控制单元（ECU）对这些数据进行实时监测和分析，判断车辆是否存在侧滑、失控等情况。

一旦系统检测到车辆出现异常情况，便会通过制动系统或发动机控制系统对车辆进行干预，以确保车辆稳定行驶。

二、主要组成部分汽车底盘的电子稳定控制系统主要由传感器、电子控制单元（ECU）、制动系统和发动机控制系统组成。

传感器通过感知车辆状态并将数据传输给ECU，ECU对数据进行分析处理并下达指令。

制动系统通过独立的制动单元对车轮进行制动干预，而发动机控制系统则通过调整油门位置来控制车辆的牵引力，从而使车辆保持稳定。

三、作用汽车底盘的电子稳定控制系统的作用主要体现在以下几个方面：1. 提高行驶稳定性。

当车辆在高速行驶或遇到突发情况时，系统可以及时感知并对车辆进行干预，防止侧滑、打滑等现象的发生，提高行驶稳定性。

2. 提升车辆操控性能。

系统可以实现对车轮的单独制动干预，使车辆更加灵活、稳定地转向，提升车辆的操控性能。

3. 提高驾驶舒适性。

系统可以在车辆悬挂系统、制动系统和发动机控制系统之间进行协调，优化车辆的驾驶性能，提高驾驶舒适性。

4. 提升驾驶安全性。

通过实时监测车辆状态并及时进行干预，系统可以有效减小车辆失控的风险，提升驾驶安全性。

综上所述，汽车底盘的电子稳定控制系统是一项重要的安全装置，可以有效提高车辆的行驶稳定性、操控性能和驾驶安全性，是现代汽车不可或缺的关键技术。

在未来，随着科技的不断创新，电子稳定控制系统将会不断完善，为车辆提供更加全面的安全保障。

一、实训背景随着科技的飞速发展，汽车行业也迎来了前所未有的变革。

电控技术在汽车底盘中的应用越来越广泛，从传统的机械传动到现代化的电子控制，汽车底盘电控技术已经成为现代汽车不可或缺的一部分。

为了更好地适应这一发展趋势，提升自身的专业技能，我参加了本次汽车底盘电控实训。

二、实训目的1. 熟悉汽车底盘电控系统的基本组成和原理；2. 掌握汽车底盘电控系统的检修方法和技巧；3. 提高实际操作能力，为今后从事汽车维修工作打下坚实基础。

三、实训内容本次实训主要包括以下内容：1. 汽车底盘电控系统概述- 介绍了汽车底盘电控系统的基本组成，包括发动机控制单元、变速器控制单元、制动系统控制单元、转向系统控制单元等；- 阐述了汽车底盘电控系统的原理，包括传感器、执行器、控制单元等的工作原理。

2. 电控液力自动变速器- 介绍了电控液力自动变速器的结构、工作原理和检修方法；- 通过实际操作，掌握了电控液力自动变速器的拆装、检测和维修技巧。

3. 电控防抱死制动系统- 介绍了电控防抱死制动系统的结构、工作原理和检修方法；- 通过实际操作，掌握了电控防抱死制动系统的检测、故障诊断和维修技巧。

4. 电控悬架系统- 介绍了电控悬架系统的结构、工作原理和检修方法；- 通过实际操作，掌握了电控悬架系统的检测、故障诊断和维修技巧。

5. 电控转向系统- 介绍了电控转向系统的结构、工作原理和检修方法；- 通过实际操作，掌握了电控转向系统的检测、故障诊断和维修技巧。

四、实训过程1. 理论学习- 通过查阅资料、观看教学视频等方式，系统地学习了汽车底盘电控系统的基本知识；- 结合实际案例，深入理解了汽车底盘电控系统的原理和检修方法。

2. 实践操作- 在指导老师的带领下，进行实际操作，包括电控液力自动变速器的拆装、电控防抱死制动系统的检测、电控悬架系统的维修等；- 通过实践操作，掌握了汽车底盘电控系统的检修方法和技巧。

3. 故障诊断- 针对实际案例，进行故障诊断和维修；- 通过故障诊断，提高了对汽车底盘电控系统的理解和掌握程度。

汽车底盘电控技术教学大纲汽车底盘电控技术教学大纲随着科技的不断发展和汽车工业的快速进步，汽车底盘电控技术已经成为现代汽车制造中不可或缺的一部分。

底盘电控技术的应用使得汽车更加安全、稳定和高效。

本文将探讨汽车底盘电控技术的教学大纲，旨在帮助学生全面了解和掌握这一重要领域的知识。

第一部分：底盘电控技术概述在本部分中，将介绍底盘电控技术的定义、发展历程以及其在汽车行业中的重要性。

同时，还将探讨底盘电控技术的基本原理和组成部分，包括传感器、执行器、控制器等。

第二部分：底盘电控系统的功能和应用本部分将详细介绍底盘电控系统的功能和应用。

首先，将讨论底盘电控系统在车辆稳定性控制方面的作用，如防抱死刹车系统（ABS）、电子稳定控制系统（ESC）等。

其次，将探讨底盘电控系统在悬挂系统、转向系统以及驱动系统中的应用，如自适应悬挂系统、电动助力转向系统等。

最后，还将介绍底盘电控系统在能源管理和环境保护方面的应用，如智能发电管理系统和车载排放控制系统。

第三部分：底盘电控技术的教学内容本部分将提供一份完整的底盘电控技术教学大纲，以便教师和学生参考。

教学大纲将包括以下几个方面的内容：1. 底盘电控技术基础知识：介绍底盘电控技术的基本原理、组成部分和工作原理。

2. 传感器技术：介绍底盘电控系统中常用的传感器类型、原理和应用。

3. 控制器技术：介绍底盘电控系统中常用的控制器类型、原理和编程方法。

4. 执行器技术：介绍底盘电控系统中常用的执行器类型、原理和应用。

5. 底盘电控系统的故障诊断与维修：介绍底盘电控系统故障的常见原因、诊断方法和维修技术。

6. 底盘电控系统的未来发展方向：探讨底盘电控技术未来的发展趋势和应用前景。

第四部分：底盘电控技术的教学方法和实践在本部分中，将介绍底盘电控技术的教学方法和实践。

首先，将探讨如何利用实验室设备和仿真软件进行底盘电控技术的实验教学。

其次，将介绍如何组织实践项目和实地考察，以帮助学生深入了解底盘电控技术在实际应用中的情况。

汽车底盘电控课程教学设计一、引言随着电子技术的快速发展和汽车工业的进步，汽车底盘电控系统在现代汽车中发挥着越来越重要的作用。

电控系统将机械系统与电子系统相结合，通过电子装置来控制汽车的运动。

汽车底盘电控课程的设计旨在帮助学生深入了解和掌握现代汽车底盘电控系统的原理、结构和调试方法，以提高他们对汽车底盘电控技术的实际应用能力。

二、课程目标1. 了解汽车底盘电控系统的基本原理和构成。

2. 学习汽车电控系统的软硬件平台。

3. 掌握汽车底盘电控系统的常见故障检测和解决方法。

4. 培养学生熟练运用电子工具和测试设备的能力。

5. 培养学生的实践动手能力和团队合作精神。

三、课程内容1. 第一章汽车底盘电控系统概述1.1 汽车底盘电控系统的基本原理1.2 汽车底盘电控系统组成和分类1.3 汽车底盘电控系统的发展趋势2. 第二章汽车底盘电控软件平台2.1 CAN总线通信协议2.2 OBD系统介绍2.3 车载软件的开发和调试3. 第三章汽车底盘电控硬件平台3.1 电控模块的组成和原理3.2 传感器的种类和原理3.3 汽车电控系统的电路设计和布线4. 第四章汽车底盘电控系统故障检测与解决 4.1 故障诊断仪的使用方法4.2 常见故障代码的解读和处理4.3 故障排除的技巧和方法5. 第五章汽车底盘电控系统实验5.1 汽车底盘电控实验室介绍5.2 汽车底盘电控系统的实验操作5.3 实验报告的撰写和分析四、教学方法1. 授课方法：课堂教学结合实践操作，理论与实际相结合。

2. 实验项目：设计一系列针对汽车底盘电控系统的实验项目，让学生亲自动手操作。

3. 团队合作：鼓励学生分组进行实验和课外项目，培养学生的团队合作能力。

4. 开展案例研究：引入实际案例，让学生解决实际问题，培养解决问题的能力。

五、评价方式1. 平时成绩主要考察学生的课堂表现和实验操作的能力。

2. 期中和期末考试考查学生对课程内容的理解和掌握程度。

3. 实验报告和课程设计的评价。

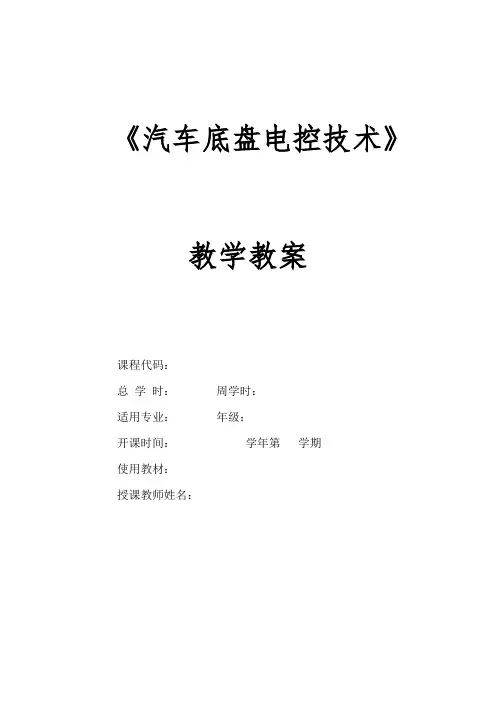

《汽车底盘电控技术》 教学教案 课程代码:学年第学期使用教材: 授课教师姓名: 总学时:周学时: 适用专业:年级: 开课时间:1942年，通用公司研制的自动变速器上采用了双导轮、可闭锁的综合式变矩器。

1947年，通用公司将液力传动装置用于批量生产的小客车上。

1969年，雷诺（Renault）汽车装备了采用电子计算机控制的液力自动变速器。

1978年，美国克莱斯勒（Chrysler）公司生产了带锁止式液力变矩器的自动变速器。

1981年起开发出各种采用微处理机的微机控制自动变速系统，实现了自动变速器的智能控制。

1983年，德国博世（Bosch）公司研制成功发动机和自动变速器共用的电子控制单元。

19世纪70年代，出现了机械无级式自动变速器（continuously variable transmission,简称CVT）。

进入21世纪，全球超过700万辆汽车装备了带式无级式自动变速器。

20世纪30年代末，Rudolf Franke首先提出双离合变速器。

1999年，制造出直接换挡变速箱（DSG）。

2008年初，大众汽车公司在高尔轿车上装备采用干式双离合器技术的第二代DSG双离合变速器。

三、防抱死制动系统的发展1920年，英国人霍纳摩尔研制成功了ABS技术，并于1932年申请了第一个防滑专利。

1947年，为在美国飞机上开始采用ABS。

1954年，美国福特（Ford）公司率先在林肯（Lincoln）轿车上采用ABS技术。

1958年，研制成功四轮两通道低选控制式Maxa-retABS oI960年，改造成四通道控制式ABS。

1985年，博世公司对ABS-II系统进行了结构简化和系统优化，研制出了经济型防抱死制动系统ABS-IIE系统。

三、驱动轮防滑转调节系统的发展1971年，美国通用汽车公司开始研制通过中断发动机点火来减小发动机输出转矩，进而避免驱动轮滑转的电子控制系统。

1986年，博世公司研制出ABS/ASR2U系统，首次将ABS和ASR两个系统合为一体。
