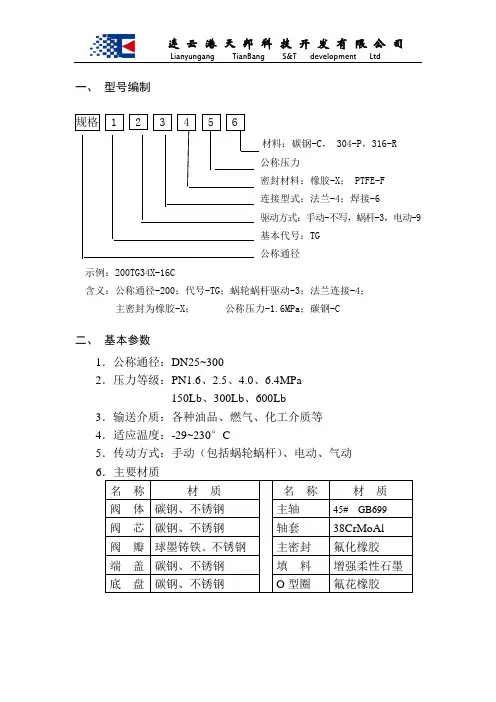

一、型号编制材料:碳钢-C, 304-P,316-R-X; PTFE-F-4;焊接-6-不写,蜗杆-3,电动-9TG示例:200TG34X-16C含义:公称通径-200;代号-TG;蜗轮蜗杆驱动-3;法兰连接-4;主密封为橡胶-X;公称压力-1.6MPa;碳钢-C二、基本参数1.公称通径:DN25~3002.压力等级:PN1.6、2.5、4.0、6.4MPa150Lb、300Lb、600Lb3.输送介质:各种油品、燃气、化工介质等4.适应温度:-29~230°C5.传动方式:手动(包括蜗轮蜗杆)、电动、气动6三、执行的主要标准和规范双密封旋塞阀的生产和检验执行企业标准《钢制双密封导轨阀》(Q/320700JZ01-1999) ,该标准依据或参考以下标准制定:GB/T12220-1989通用阀门标志GB/T12221-1989法兰连接金属阀门结构长度GB/T12224-1989 钢制阀门一般要求GB/T12228-1989 通用阀门碳素钢锻件技术条件GB/T12229-1989 通用阀门碳素钢铸件技术条件GB/T12229-1989 通用阀门奥氏体钢铸件技术条件GB/T9113-1988整体钢制管法兰GB/T13927-1992 通用阀门压力实验JB/T5300-1991 通用阀门材料JB/T6439-1992 铸件磁粉探伤JB/T6902-1993 铸件渗透探伤JB/T7927-1999 阀门铸钢件外观质量要求API 6D 管线阀门API 598 阀门检查和试验四、双密封旋塞阀的结构和性能特点双密封旋塞阀以具有良好的密封性;密封件旋转无摩擦,使用寿命长(经合肥通用机械研究所检测寿命为28000次);可实现在线维修及保养等特点和具有许多独到的功能而闻名。
图1是双密封旋塞阀的基本结构原理图,下面就其结构、工艺和性能特点作以详细说明。
图 1 双密封旋塞阀结构图1.双密封旋塞阀的密封双密封旋塞阀的双密封结构不仅表现在双阀瓣上,更主要的是每片阀瓣的密封面均同时具有软、硬两种密封形式,硬密封精度不低于四级,这不仅保证了阀门的零泄漏,而且使阀门具备了防火功能。
专利名称:DBB闸阀
专利类型:实用新型专利
发明人:陈勇,曹高志,彭宇林,张尔博申请号:CN202122078647.4
申请日:20210831
公开号:CN215806520U
公开日:
20220211
专利内容由知识产权出版社提供
摘要:本实用新型公开了涉及阀门领域的DBB闸阀,包括闸阀本体、进水管、排水管、泄水管、第一截止阀柄、第二截止阀柄和换向阀柄,闸阀本体底部两端均焊接有第一U形卡块,闸阀本体一侧两端均焊接有第二U形卡块,第一U形卡块下端设置有底板,底板顶部焊接有竖板且竖板顶端位于第一U形卡块内侧,竖板一端贯穿开设有第二条形槽,第一U形卡块和第二U形卡块一端均贯穿开设有第一条形槽,第二条形槽内贯穿开设有锁紧螺栓;该新型能方便根据需要进行底部安装或侧面安装,在安装时的灵活性佳,具备对截止阀柄进行限位的限位结构,能方便在阀柄位于关闭位置时对阀柄的转动角度进行限位,适合广泛推广使用。
申请人:凯瑞特阀业有限公司
地址:325000 浙江省温州市瑞安市南滨街道高新技术产业园区
国籍:CN
代理机构:温州瓯越专利代理有限公司
代理人:章乐文
更多信息请下载全文后查看。

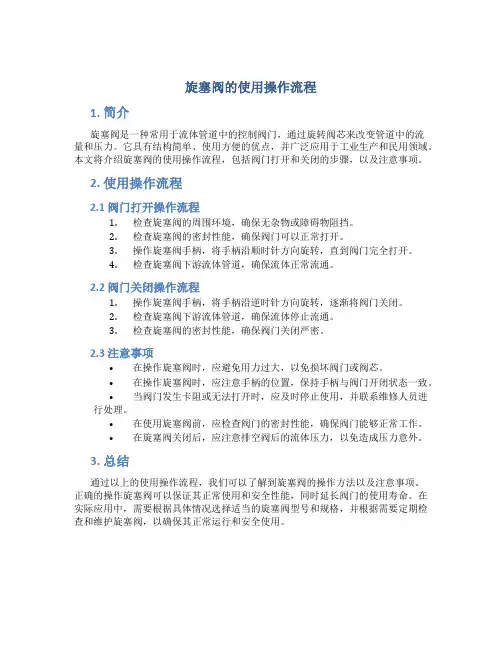

旋塞阀的使用操作流程
1. 简介
旋塞阀是一种常用于流体管道中的控制阀门,通过旋转阀芯来改变管道中的流
量和压力。
它具有结构简单、使用方便的优点,并广泛应用于工业生产和民用领域。
本文将介绍旋塞阀的使用操作流程,包括阀门打开和关闭的步骤,以及注意事项。
2. 使用操作流程
2.1 阀门打开操作流程
1.检查旋塞阀的周围环境,确保无杂物或障碍物阻挡。
2.检查旋塞阀的密封性能,确保阀门可以正常打开。
3.操作旋塞阀手柄,将手柄沿顺时针方向旋转,直到阀门完全打开。
4.检查旋塞阀下游流体管道,确保流体正常流通。
2.2 阀门关闭操作流程
1.操作旋塞阀手柄,将手柄沿逆时针方向旋转,逐渐将阀门关闭。
2.检查旋塞阀下游流体管道,确保流体停止流通。
3.检查旋塞阀的密封性能,确保阀门关闭严密。
2.3 注意事项
•在操作旋塞阀时,应避免用力过大,以免损坏阀门或阀芯。
•在操作旋塞阀时,应注意手柄的位置,保持手柄与阀门开闭状态一致。
•当阀门发生卡阻或无法打开时,应及时停止使用,并联系维修人员进行处理。
•在使用旋塞阀前,应检查阀门的密封性能,确保阀门能够正常工作。
•在旋塞阀关闭后,应注意排空阀后的流体压力,以免造成压力意外。
3. 总结
通过以上的使用操作流程,我们可以了解到旋塞阀的操作方法以及注意事项。
正确的操作旋塞阀可以保证其正常使用和安全性能,同时延长阀门的使用寿命。
在实际应用中,需要根据具体情况选择适当的旋塞阀型号和规格,并根据需要定期检查和维护旋塞阀,以确保其正常运行和安全使用。

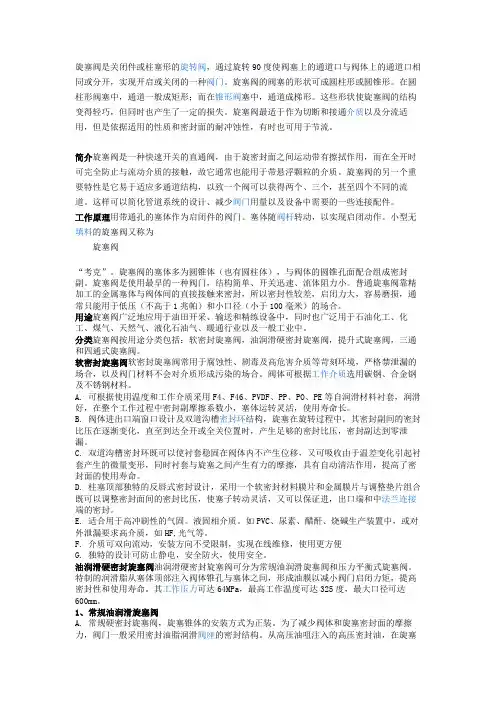

旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
旋塞阀的阀塞的形状可成圆柱形或圆锥形。
在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。
这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。
旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。
简介旋塞阀是一种快速开关的直通阀,由于旋密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。
旋塞阀的另一个重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。
这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
工作原理用带通孔的塞体作为启闭件的阀门。
塞体随阀杆转动,以实现启闭动作。
小型无填料的旋塞阀又称为旋塞阀“考克”。
旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。
旋塞阀是使用最早的一种阀门,结构简单、开关迅速、流体阻力小。
普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低压(不高于1兆帕)和小口径(小于100毫米)的场合。
用途旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
分类旋塞阀按用途分类包括:软密封旋塞阀,油润滑硬密封旋塞阀,提升式旋塞阀,三通和四通式旋塞阀。
软密封旋塞阀软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。
阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。
A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套,润滑好,在整个工作过程中密封副摩擦系数小,塞体运转灵活,使用寿命长。

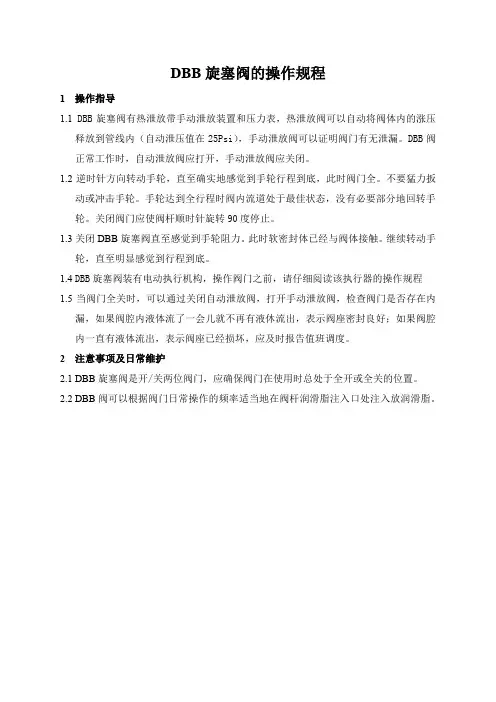

DBB旋塞阀的操作规程
1 操作指导
1.1 DBB旋塞阀有热泄放带手动泄放装置和压力表,热泄放阀可以自动将阀体内的涨压
释放到管线内(自动泄压值在25Psi),手动泄放阀可以证明阀门有无泄漏。
DBB阀正常工作时,自动泄放阀应打开,手动泄放阀应关闭。
1.2逆时针方向转动手轮,直至确实地感觉到手轮行程到底,此时阀门全。
不要猛力扳
动或冲击手轮。
手轮达到全行程时阀内流道处于最佳状态,没有必要部分地回转手轮。
关闭阀门应使阀杆顺时针旋转90度停止。
1.3关闭DBB旋塞阀直至感觉到手轮阻力。
此时软密封体已经与阀体接触。
继续转动手
轮,直至明显感觉到行程到底。
1.4 DBB旋塞阀装有电动执行机构,操作阀门之前,请仔细阅读该执行器的操作规程1.5当阀门全关时,可以通过关闭自动泄放阀,打开手动泄放阀,检查阀门是否存在内
漏,如果阀腔内液体流了一会儿就不再有液休流出,表示阀座密封良好;如果阀腔内一直有液体流出,表示阀座已经损坏,应及时报告值班调度。
2 注意事项及日常维护
2.1 DBB旋塞阀是开/关两位阀门,应确保阀门在使用时总处于全开或全关的位置。
2.2 DBB阀可以根据阀门日常操作的频率适当地在阀杆润滑脂注入口处注入放润滑脂。

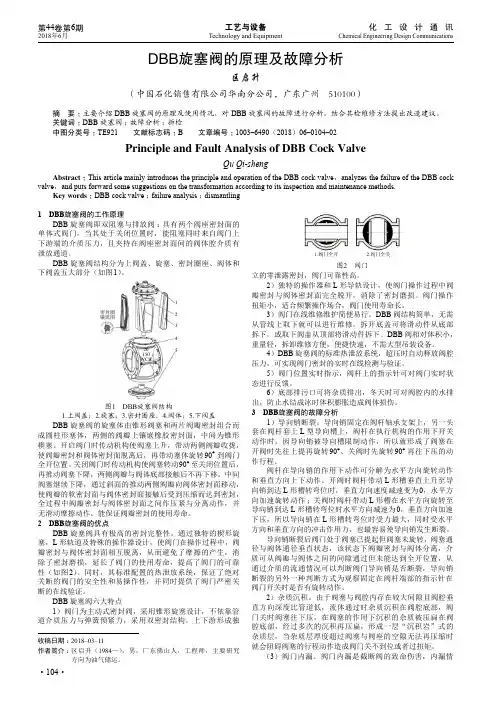

工艺与设备化 工 设 计 通 讯Technology and EquipmentChemical Engineering Design Communications·104·第44卷第6期2018年6月1 DBB 旋塞阀的工作原理DBB 旋塞阀即双阻塞与排放阀:具有两个阀座密封面的单体式阀门,当其处于关闭位置时,能阻塞同时来自阀门上下游端的介质压力,且夹持在阀座密封面间的阀体腔介质有泄放通道。
DBB 旋塞阀结构分为上阀盖、旋塞、密封圈座、阀体和下阀盖五大部分(如图1)。
密封圈镶嵌图20150WCB12345图1 DBB 旋塞阀结构1.上阀盖;2.旋塞;3.密封圈座;4.阀体;5.下阀盖DBB 旋塞阀的旋塞体由锥形阀塞和两片阀瓣密封组合而成圆柱形塞体,两侧的阀瓣上镶嵌橡胶密封面,中间为锥形楔塞。
开启阀门时传动机构使阀塞上升,带动两侧阀瓣收拢,使阀瓣密封和阀体密封面脱离后,再带动塞体旋转90°到阀门全开位置。
关闭阀门时传动机构使阀塞转动90°至关闭位置后,再推动阀塞下降,两侧阀瓣与阀体底部接触后不再下移,中间阀塞继续下降,通过斜面的推动两侧阀瓣向阀体密封面移动,使阀瓣的软密封面与阀体密封面接触后受到压缩而达到密封,全过程中阀瓣密封与阀体密封面之间作压紧与分离动作,并无滑动摩擦动作,能保证阀瓣密封的使用寿命。
2 DBB 旋塞阀的优点DBB 旋塞阀具有极高的密封完整性。
通过独特的楔形旋塞,L 形轨道及特殊的操作器设计,使阀门在操作过程中,阀瓣密封与阀体密封面相互脱离,从而避免了摩擦的产生,消除了密封磨损,延长了阀门的使用寿命,提高了阀门的可靠性(如图2)。
同时,其标准配置的热泄放系统,保证了绝对关断的阀门的安全性和易操作性,并同时提供了阀门严密关断的在线验证。
DBB 旋塞阀六大特点1)阀门为主动式密封阀,采用锥形旋塞设计,不依靠管道介质压力与弹簧预紧力,采用双密封结构,上下游形成独1.阀门全开2.阀门全关图2 阀门立的零泄露密封,阀门可靠性高。
旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90 度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
旋塞阀的阀塞的形状可成圆柱形或圆锥形。
在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。
这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。
旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。
简介旋塞阀是一种快速开关的直通阀,由于旋密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。
旋塞阀的另一个重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。
这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
工作原理用带通孔的塞体作为启闭件的阀门。
塞体随阀杆转动,以实现启闭动作。
小型无填料的旋塞阀又称为旋塞阀“考克”。
旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。
旋塞阀是使用最早的一种阀门,结构简单、开关迅速、流体阻力小。
普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低压(不高于 1 兆帕)和小口径(小于100 毫米)的场合。
用途旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
分类旋塞阀按用途分类包括:软密封旋塞阀,油润滑硬密封旋塞阀,提升式旋塞阀,三通和四通式旋塞阀。
软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。
阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。
A.可根据使用温度和工作介质采用F4、F46、PVDF、PP PO PE等自润滑材料衬套,润滑好,在整个工作过程中密封副摩擦系数小,塞体运转灵活,使用寿命长。
Dbb旋塞阀的板块得到了市场空前认同,如地产、商业、消费等等。
但这就是中国经济增长的全部吗?制造业中存在使我们获取更多回报的投资标的吗?中国是制造大国,但不是制造强国。
中国有廉价的劳动力和加工能力,而没有自主技术和创新能力,中国制造业只是在赚取加工费用,产业层次较低。
这是政经上下对制造业的评价,也是事实。
这种局面会改变吗?技术升级无非两种方式:自主研发和引进吸收。
依托低成本优势而快速发展起来的传统制造业没有信心、也没有意愿通过大规模研发投入来追赶遥不可及的对手,引进技术、消化吸收是经典模式。
但这种模式的弊端也是显而易见的:核心技术限制一、主要性能规范:型号公称压力PN(MPa)试验压力PS(MPa)适用介质工作温度(℃)壳体密封X643W-1.0R 0.6 0.9 0.6煤气、油品 ≤120二、工洲牌旋塞阀主要尺寸:公称通径 DN (mm )尺寸(mm )L D D1 D2 z-φd 15 80 80 55 40 4╳1220 90 90 65 50 4╳12 25 100 100 75 60 4╳12 32 115 120 90 70 4╳14 40 130 130 100 80 4╳14 50 145 140 110 90 4╳14 65 160 160 130 110 4╳14 80 200 185 150 125 4╳18 100 230 205 170 145 4╳18 125 250 235 200 175 8╳18 150 320 260 225 200 8╳18 200 3503152802558╳18 三、主要材料:零件名称 阀体 塞子 填料压盖 填料 X643W-0.6R304.316.316L不锈钢可锻 不锈钢F4.油浸石棉盘根柔性石墨一、性能与规范:公称压力试验压力Ps(Mpa)适用介质工作温度℃壳体密封1.0 1.5 1.1 煤气、天然气≤100二、工洲牌不锈钢丝口旋塞阀主要连接与外形尺寸:公称通径DN 管螺纹GL L1 I S f15 1/2 65 110 12 30 45 20 3/4 75 110 15 36 56 25 1 90 130 16 46 - 32 1 100 130 18 55 - 40 1 120 130 20 60 -一、产品[旋塞阀]的详细资料:产品名称:法兰卡套式旋塞阀产品特点:平衡阀是一种具有特殊功能的阀门。
