第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。
试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。
额定电压U N 和额定电流I N 。
三者间的关系为 P N =U N I N 。
额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。
解 （1）额定电流 负载电阻 5.12450===N N I U R Ω（2）开路状态下端电压U 0 等于 电源电动势E 。
U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。
白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。
电阻器的额定值包括电阻值和允许消耗功率。
解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R N串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有该电阻工作电流为I N =0.073 A,故额定功率为 可选额定值为3.7k Ω,20 W 的电阻。
1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。
此时电珠的电阻值为120506==R Ω。
在图1.03(a)中，电珠和120Ω电阻将12V 电源电压平分，电珠能获得所需的6V 电压和50mA 电流，发光正常。
在图1.03(b)中，电珠与120Ω电阻并联后再串联120Ω电阻。
模块一电能的应用任务一电工工具与电工仪表的使用知识链接二电工仪表一、判断题：√ 2.√ 3.√ 4.√ 5.√ 6.√7.×8.×二、选择题：9．D 10.D 11.B 12．C 13.A 14.C三、填空题：15.并正负电流的方向。
16．串并。
17．串并18．调节电压电流的零刻度测电阻时的零刻度调节。
19．0∞小大。
四、简答题：20．(1) 选择合适的电阻挡。
(2) 红、黑表笔相短接，进行调零。
(3) 把两表笔分别与待测电阻两端相接触。
(4) 进行读数，表盘上的读数乘以倍率即为待测电阻的阻值。
模块二直流电路的实验与探究任务一电路的组成与基本物理量知识链接一电路的组成与电路模型一、判断题：1.√ 2.×二、选择题：3.C 4.B三、填空题：5．电源负载导线开关传输转换。
6．电源用电器四、简答题：7.(1) 通路： I＝E/(R＋R0) U＝IR，U0＝IR0，E＝U＋U0 P E＝P R＋P R0；(2) 短路： I＝I SC＝E/R0 U＝0，U0＝E P E＝P R0，P R＝0；(3)断路： I＝0 U＝E，U0＝0 P E＝P R＝P R0＝0。
8.电路模型就是指实际电路中的实际元件用理想元件代替的电路。
各种实际器件都可以用它的理想模型来近似地表征它的性质。
也只有用理想模型表征的器件所构成的电路模型，我们才有可能对它进行定性和定量的研究分析，电路理论分析的对象是电路模型而非实际电路。
知识链接二电路的基本物理量一、判断题：× 2.× 3.√ 4.× 5.× 6.×二、选择题：7.D 8.B 9.B 10.D 11. C三、填空题：12. 标正电荷的定向移动方向安(A)毫安(mA) 微安(μA)。
13. 0.00016 160。
14. 单位正电荷U正负极双下标箭头。
15．080(V B＝V A－U AB)B0－30。
《电工技术基础与技能》参考答案第1章课程导入1.1 认识电工实验实训室思考与练习1．直流交流2．有电切断1.2 安全用电常识思考与练习1．50mA 36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．×2．√3．√4．×5．×6．√7．×8．√9．√10．×二、选择题1．B 2．A 3．A 4．C 5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。
2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。
常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。
3．实验实训室的安全操作规程：（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。
（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。
（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。
（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。
（5）实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事，（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。
（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。
（8）保持实验实训室整洁，每次实验实训后要清理工作场所，做好设备清洁和日常维护工作。
1.1已知图中 U1＝2V， U2＝-8V，则U AB＝ ( -10V ) 。
习题1.1图1.2电路的三种工作状态是 ( 通路 )、( 断路 ) 、( 短路 ) 。
1.3有三个6Ω的电阻，若把它们串联，等效电阻是( 18 )Ω；若把它们并联，等效电阻是 ( 2 )Ω；若两个并联后再与第三个串联，等效电阻是( 9 ) Ω。
1.4用电流表测量电流时，应把电流表( 串联 )在被测电路中；用电压表测量电压时，应把电压表与被测电路 ( 并联 )。
1.5电路中任意一个闭合路径称为 ( 回路 ) ；三条或三条以上支路的交点称为( 节点 ) 。
1.6电路如图所示，设U=12V、I=2A、R=6Ω，则U AB=( -24 )V。
习题1.6图1.7直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 ( 2 )Ω。
习题1.7图1.8电路中电位的参考点发生变化后，其他各点的电位 ( 均发生变化 ) 。
1.9基尔霍夫定律包括（ B ）个定律。
A、1B、2C、31.10支路电流法是以（ B ）为求解对象。
A、节点电压B、支路电流C、电路功率1.11用一个电动势和内阻串联表示的电源称为（ A ）。
A、电压源B、电流源C、受控源1.12用一个电激流和内阻并联表示的电源称为（ B ）。
A、电压源B、电流源C、受控源1.13恒流源可以等效为恒压源（ B ）A、正确B、不正确1.14戴维南定理适用于（ A ）A、有源线性二端网络B、非线性二端网络C、任意二端网络1.15电位是指电路中某点与（ B ）之间的电压。
A、任意点B、参考点C、地1.16电位和电压相同之处是( C )。
A．定义相同 B．方向一致 C．单位相同 D．都与参考点有关1.17两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A．4：1 B．1：4 C．1：2 D．2：11.18有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( C )。
全书参考答案第一章课堂练习（一）填空题1.用于剥离导线绝缘层、切削其它物品等；用于切断较细的导线，或夹持较小物件；用于对较线径导线的绝缘层进行剥离。
2.电流直接通过人体造成对人体伤害的情况3.因电流热效应、机械效应和化学效应等造成对人体的伤害4.人接触带电体，在电的作用下造成对人体的伤害现象5.从一脚经人体后，从另一脚流出的6.保护接地；保护接零7.220V；50Hz8.干粉灭火器、二氧化碳灭火器、1211灭火器（二）判断题1.√2.√3.√4.√5.√6.√7.×8.×（三）选择题1.C2.D3.D4.B5. D6.B7.C8.B9.D 10.A（四）简答题1.答：如果不拔去电源插头，一旦电器的绝缘损坏，有可能使电器外壳带电，人体触电时，就可能造成触电。
2.将电动机的金属外壳用导线与大地作可靠的电气连接（要求小于4Ω）称为保护接地。
如果设备的外壳绝缘损坏使金属外壳导电时，人体接触它时，由于外设备外壳接地，大部分电流会经接地线流入大体，此时人体身上流过的电流小，人体不会触电，接地线中的大电流会使电路中的保护设备动作，自动切断电源，同时保护了人身和设备的安全。
自我检测题（一）填空题1.交流电源；直流电源2.电压、电流、电阻3.带电4.钳形表；交流5.较大；绝缘电阻6.42V，36V，24V，12V，6V7.电击；电伤8.单相触电；两相触电；跨步电压触电9.尽快脱离电源 10.线路过载；电气设计不良；电器设备使用不当；电气线路老化 11.绝缘垫 12.绝缘措施、自动断电措施、间距措施、屏护措施（二）1.×2.×3.×4.×5.√6.√7.×8.√9.√ 10.×（三）选择题1.B2.A3.B4.B5. B6.D7.C8.D9.D 10.C（四）简答题1.答：42V，适用于较干燥的环境，或者一般场所使用的安全电压；36V，适用于一般场所使用的安全电压；24V，适用于环境较差、高度不足的地方作照明；12V，适用于温度大、有较多金属导体场所的手提照明；6V,适用于水下作业所采用的安全电压。
第 1 单元直流电路模块 1 安全用电任务一安全操作用电及电气灭火常识一、填空题1．漏电短路负载过热2．马上断开本组电源排除故障后指导老师3．关闭二、选择题1．C 2． B 3．B 4．A三、判断题1．×2．×3．√4．×5．×6．√7．√8．×四、简答题电气设备发生火灾一般有以下两个特点：（1）着火后电气设备可能还带电，处理过程中若不注意可能会引起触电。
（2）有的电气设备工作时含有大量的油，不注意可能会发生喷油或爆炸，造成更大事故。
具体处理方法如下：（1）发现电子装置、电气设备、电缆等冒烟起火，要尽快切断电源，（2）使用砂土、二氧化碳或四氯化碳、1211（二氟一氯一溴甲烷）、二氟二溴甲烷不导电灭火介质或干粉灭火器。
忌用泡沫和水进行灭火。
（3）灭火时不可将身体或灭火工具触及导线和电气设备，要留心地上的电线，以防触电。
（4）火过大无法扑灭时，应及时拨打119 。
任务二触电及触电急救技术一、填空题1．42 V、36 V、24 V、12 V、6 V2．83．3~5cm，804．单相触电、两相触电、跨步电压触电二、选择题1．C 2．B 3．C 4．A三、判断题1． √ 2．× 3．√ 4．× 5．× 6．× 7． × 8．√ 9．× 10．× 四、简答题1． （1）不要随意将三眼插头改为两眼插头；（2）不用湿手、湿布擦带电的灯头；（3）严禁私设电网（4）不要乱拉乱接电线；（5）发现断落电力线，不要靠近，不能捡；（6）下雨天不可躲在树下。
2．(a) 不能直接拉触电者，用竹竿、木棒等绝缘物挑开电线 (b) 使触电者脱离电源(c) 施行急救(d) 尽快送医院，途中也应继续急救。
模块 2 电路基础知识任务一 认识电路一、填空题 1.电流流通的路径2.电源 负载 导线 开关3.将其它形式的能量转化为电能，并把电能源源不断地提供给负载4.各种用电设备 将电能转换为其他形式的能量5.连接电源与负载6.接通和断开电路7.直流电路 交流电路 内电路 外电路8.电源内部的电路 从电源一端由导线经过开关，负载回到电源另一端的电路 二、画图题三、简答题1.VA（1） （2） （3）（4） （5） （6）2. 答：（1）手电筒由灯泡、开关、导线及电源（电池）四部分组成。

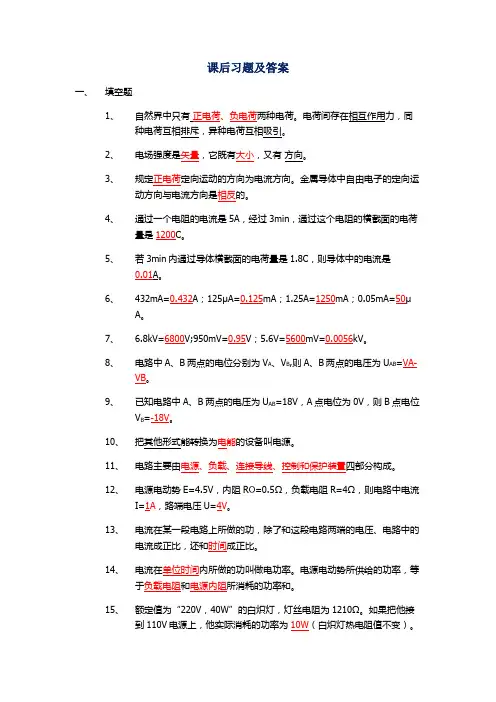

课后习题及答案一、填空题1、自然界中只有正电荷、负电荷两种电荷。
电荷间存在相互作用力，同种电荷互相排斥，异种电荷互相吸引。
2、电场强度是矢量，它既有大小，又有方向。
3、规定正电荷定向运动的方向为电流方向。
金属导体中自由电子的定向运动方向与电流方向是相反的。
4、通过一个电阻的电流是5A，经过3min，通过这个电阻的横截面的电荷量是1200C。
5、若3min内通过导体横截面的电荷量是1.8C，则导体中的电流是0.01A。
6、432mA=0.432A；125μA=0.125mA；1.25A=1250mA；0.05mA=50μA。
7、 6.8kV=6800V;950mV=0.95V；5.6V=5600mV=0.0056kV。
8、电路中A、B两点的电位分别为V A、V B,则A、B两点的电压为U AB=VA-VB。
9、已知电路中A、B两点的电压为U AB=18V，A点电位为0V，则B点电位V B=-18V。
10、把其他形式能转换为电能的设备叫电源。
11、电路主要由电源、负载、连接导线、控制和保护装置四部分构成。
12、电源电动势E=4.5V，内阻RO=0.5Ω，负载电阻R=4Ω，则电路中电流I=1A，路端电压U=4V。
13、电流在某一段电路上所做的功，除了和这段电路两端的电压、电路中的电流成正比，还和时间成正比。
14、电流在单位时间内所做的功叫做电功率。
电源电动势所供给的功率，等于负载电阻和电源内阻所消耗的功率和。
15、额定值为“220V，40W”的白炽灯，灯丝电阻为1210Ω。
如果把他接到110V电源上，他实际消耗的功率为10W（白炽灯热电阻值不变）。
16、当负载电阻可变时，负载获得最大功率的条件是R=RO，负载获得最大功率为Pm=E2/4R。
17、有一台“220V，1000W”的电熨斗，接上220V的电源工作1小时，他将消耗电能1KW.h。
18、在电阻串联电路中，电流处处相等。
电路的总电压与分电压关系为总电压等于各分电压之和。
(完整版)《电工基础》习题及答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)《电工基础》习题及答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)《电工基础》习题及答案的全部内容。
（完整版)《电工基础》习题及答案编辑整理:张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方，但是我们任然希望（完整版）《电工基础》习题及答案这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区,这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <(完整版)《电工基础》习题及答案> 这篇文档的全部内容。
习题一一、判断题1．负载在额定功率下的工作状态叫满载。
（ √ ）2．电流方向不随时间而变化的电流叫稳恒电流。
（ × )3．如果把一个6V 的电源正极接地,则其负极为—6V 。
（ √ ）4．电路中某点的电位值与参考点的选择无关。
（ × ）5．电路中某两点间电压的正负，就是指这两点电位的相对高低。
（ √ ）6．导体的长度增大一倍，则其电阻也增大一倍。
（ √ ）7．电源电动势的大小由电源本身性质决定，与外电路无关。
（√ ）8．公式R U I /=可以写成I U R /=,因此可以说导体的电阻与它两端的电压成正比，与通过它的电流成反比.（ × ）9．在电源电压一定的情况下，负载大就是指 大负载。
