《电工技术基础》作业.

电工技术基础平时作业一
电工技术基础是电气工程专业的核心课程之一，涉及电路基本
理论、电气设备原理、电气测量与仪表等内容。

在平时作业中，学
生可能会遇到以下类型的问题：
1. 计算电路参数，包括电阻、电流、电压等的计算，以及串联、并联电路的等效电阻计算等。

2. 分析电路，根据给定的电路图，分析电路中的电流、电压分布，找出电路中的节点、支路，计算电路中的功率、能量等。

3. 使用电气设备原理，理解各种电气设备的工作原理，进行设
备的参数计算、性能分析等。

4. 进行电气测量与仪表，学习使用各种电气仪表进行电流、电压、功率等参数的测量，学习仪表的使用方法和注意事项。

在平时作业中，学生需要结合课堂学习的知识，运用公式和理
论进行计算、分析，同时也需要进行实际的电路搭建和测量实验，
加深对电工技术基础的理解和掌握。

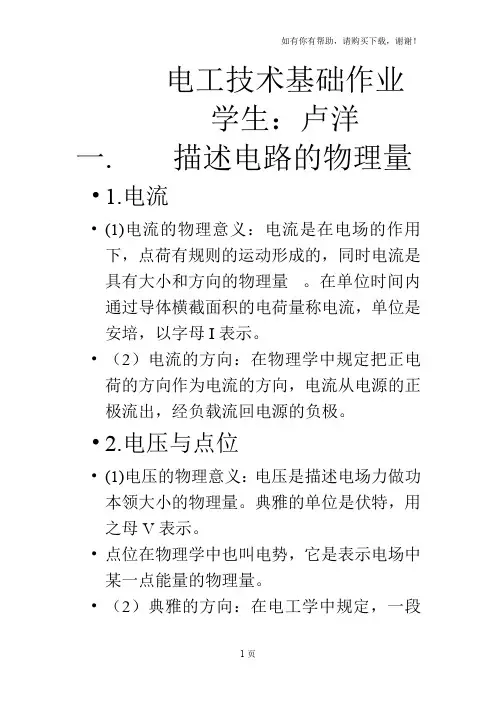

电工技术基础作业学生：卢洋一. 描述电路的物理量•1.电流•(1)电流的物理意义：电流是在电场的作用下，点荷有规则的运动形成的，同时电流是具有大小和方向的物理量。

在单位时间内通过导体横截面积的电荷量称电流，单位是安培，以字母I表示。

•（2）电流的方向：在物理学中规定把正电荷的方向作为电流的方向，电流从电源的正极流出，经负载流回电源的负极。

•2.电压与点位•(1)电压的物理意义：电压是描述电场力做功本领大小的物理量。

典雅的单位是伏特，用之母V表示。

•点位在物理学中也叫电势，它是表示电场中某一点能量的物理量。

•（2）典雅的方向：在电工学中规定，一段路上，典雅的实际方向是有高点位指向低点位。

在电路分析计算中，电流的正方向喝点压的正方向都可以任意选取，但在实际应用中一般只设定其中一个，另一个就会相应确定了。

一般以表示”+“高电位，表示“-”低电位。

•3.电动势•（1）定义：电源将其他形式的能量转换成为电能本能称为电动势，长用之母E表示。

电董事在数值上等于电场力把单位正电荷从负极经电源内部运倒正极时所做的功。

•(2)电动势的方向：电东势的作用是使正电荷从低点为点移动到高电位点，使正电荷的电位能增加，所以规定电动势的真实方向是经电源内部指向点位升高的方向，这与电源端电压的真实方向相反，所以电动势的真实方向从负极指向正极。

•4.电功、电功率•（1）意义：单位时间内电场力所做的功的大小就是电功率，常用P表示。

•电功是指一段时间内电路所消耗的功称电功。

•（2）电功、电功率的表示方法和单位：•1）电功率：P=w/t=UI 单位是瓦特用W表示•2）电功：W=Pt 单位焦耳符号J二．电路的基本术语1.开路（1）开路：开路又叫断路。

也就是电源与负载构成的闭合回路，电源与负载处于断路状态。

（2）开路特点：1）未构成闭合电路电路中无电流，即I=02)开关两侧电压不同。

3）电源不向负载提供电功率，电路中无电功率的转换，又称电源的空载状态。

《电工与电子技术基础》试题为突出对电工技术基本概念、 基本规律和基本分析方法及实际知识的掌握，理解与应用，建议如下题型分配：题型分配 填空题 选择 题 判断题简答简算题综合题（含电路分析、计算、电路设计）小题数 10空 10 10 6 2 总分1020203020一．填空题 （每空 1分，共 10 分）1．电路如下图所示，已知： I 1 2A ， I 2 3A ，则 I 32、如图所示电路，则 B 、C 间的等效电阻 R BC =， A 、C 间的等效电 R AC = 若在 A 、 C 间加 10V 的电压时，则图中电流 I= A 。

答案： R BC = 4 Ω ， R A C = 10 Ω ， I= 1 A 。

3、如图所示的电路中，已知 I 1=0.01A ，I 2=0.3A ，则 I 3= A 答案： I 3= 0.29 A 。

4、把一只 110V 、 9W 的指示灯接在 380V 的电源上，应串联 欧的电阻，串接电阻的功 率为 W 。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。

5. 市用照明电压是 220V ，接入一个标有 220V ， 100W 的白炽灯后，灯丝上通过的电流的有效值是 __________ 。

8ΩC答案： 0.45A6、有只额定值分别为 40Ω 、 10W 的电阻，其额定电流为 A ，额定电压为 V 答案：额定电流为 0.707 A ，额定电压为 20 V 。

7、有一个 1KW,220V 的电炉， 正常工作时电流是 A; 若不考虑温度对电阻的影响， 则电炉的电阻是 欧；若把它接入 110V 的电压上，它的实际功率是 。

答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。

8、有一电源，当两端开路时，电源的端电压为 10V ，同 6Ω 的电阻连接时，路端电压为 9V ，则电源电动势为 V ，内阻为Ω .答案：电源电动势为 10 V ，内阻为 0.667 Ω .9、如图 10 所示：答U= -1 V ， U 1= -15 V 。

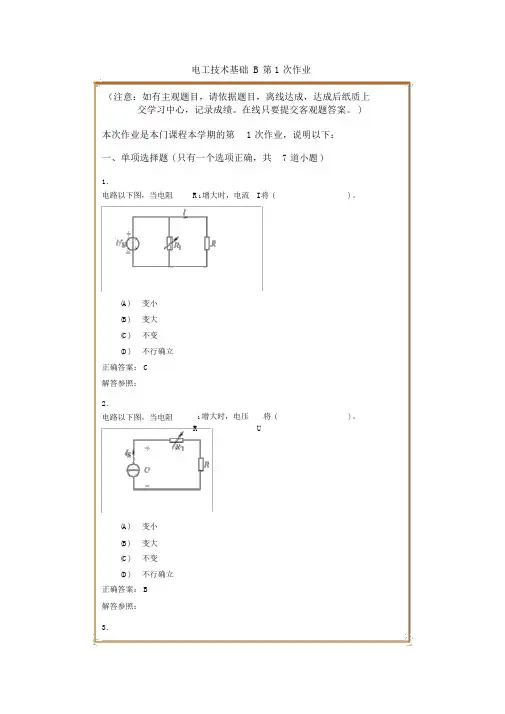

电工技术基础 B 第 1 次作业（注意：如有主观题目，请依据题目，离线达成，达成后纸质上交学习中心，记录成绩。

在线只要提交客观题答案。

)本次作业是本门课程本学期的第 1 次作业，说明以下：一、单项选择题 ( 只有一个选项正确，共7 道小题 )1.电路以下图，当电阻R1增大时，电流I 将() 。

(A)变小(B)变大(C)不变(D)不行确立正确答案： C解答参照：2.电路以下图，当电阻 1 增大时，电压U 将 () 。

R(A)变小(B)变大(C)不变(D)不行确立正确答案： B解答参照：3.电路以下图，试计算电流源I S供给的功率为()。

(A)－ 20W(B)20W(C)－ 12W(D)12W正确答案： D解答参照：4.以下图电路中支路电流I为()。

(A)3A(B)-3A(C)27A(D)-27A正确答案： A解答参照：5.以下图电路中的开路电压U为()。

(A)－ 6V(B)6V(C)30V(D)－ 30V正确答案： A解答参照：6.在图所示电路中，已知则电阻 R上的端电压为()。

(A) 2 V(B)0 V(C)-2 V(D)3V正确答案： B解答参照：7.以下图电路中，其电压与电流的关系式为（）。

(A)(B)(C)(D)正确答案： B解答参照：（注意：如有主观题目，请依据题目，离线达成，达成后纸质上交学习中心，记录成绩。

在线只要提交客观题答案。

)四、主观题 ( 共 6 道小题 )8.试计算以下图电路中电流I1、I 2 和电压U。

参照答案： I1= -1A; I2= 3A; U=9V9.电路以下图，利用电源等效变换法求解电压U AB。

参照答案：U AB= 12V10.试用电源的等效变换法求以下图电路中的电流I。

参照答案： I= 0.8A11.电路以下图，已知，利用电源等效变换法求解电流I 。

参照答案： I= -1A12.试用叠加定理求解图所示电路中的电流I 。

参照答案： I= -1.167A13.在图所示电路中，当开关 S 合在 a 点时，电流 I 为 2A ；当开关 S 合在 b 点时，电流 I 为 6A 。

电工技术基础A第1次作业（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共7道小题)1. 电路如图1-67所示，流过电阻的电流I为( ).(A) 2A(B) －2A(C) 0.5A(D) －0.5A正确答案：B解答参考：分析：电阻电压、电流参考方向为非关联参考方向，非关联时的欧姆定律为2. 电路如图1-69所示，流过理想电压源U S的电流I随外接电阻R增大而( )。

(A) 增大(B)减小(C) 不变(D) 不可确定正确答案：B解答参考：分析：根据欧姆定律，电压源U S的电流，理想电压源的特性为电压U S恒定，电流I与外接电阻R成反比。

3. 电路如图1-80所示，已知V，A，，提供功率的电源是( )。

(A) 电压源(B) 电流源(C) 电压源和电流源(D) 不确定正确答案：B解答参考：分析：直接分析功率，电阻功率（消耗功率），电流源的功率（提供功率），根据功率守恒，电压源功率（消耗功率）（也可先计算出所有电源元件的电压、电流，然后分别计算功率，功率为负的提供功率）。

4. 图1-84所示电路对外可以等效为( )。

(A) 一个2 A的电流源(B) 一个2 V的电压源(C) 电压源与电流源串联(D) 原电路正确答案：B解答参考：分析：根据电压源输出电压恒定的特性，A、B两端的输出电压始终保持不变。

5. 已知正弦电压为，其相量表达式为（）。

(A)(B)(C)(D)正确答案：D解答参考：分析：正弦量和相量间的对应关系。

幅值相量的表示方法，有效值相量的表示方法。

6. 如图3-67所示电路中电流等于（）。

(A)(B)(C)(D)正确答案：B解答参考：分析：相量模型电路仍然必须满足相量形式的基尔霍夫电压定律和电流定律。

7. 在换路瞬间，如果电路中电压、电流为有限值，则下列各项中除( ) 不能跃变外，其它全可跃变。

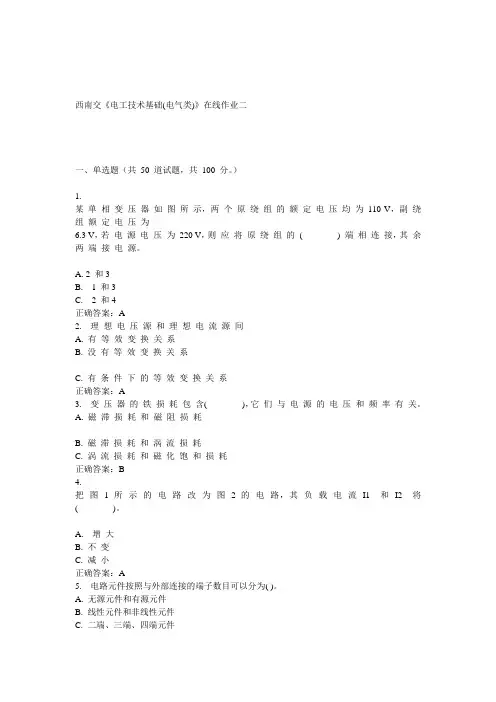

西南交《电工技术基础(电气类)》在线作业二一、单选题（共50 道试题，共100 分。

）1.某单相变压器如图所示，两个原绕组的额定电压均为110 V，副绕组额定电压为6.3 V，若电源电压为220 V，则应将原绕组的( ) 端相连接，其余两端接电源。

A. 2 和3B. 1 和3C. 2 和4正确答案：A2. 理想电压源和理想电流源间A. 有等效变换关系B. 没有等效变换关系C. 有条件下的等效变换关系正确答案：A3. 变压器的铁损耗包含( )，它们与电源的电压和频率有关。

A. 磁滞损耗和磁阻损耗B. 磁滞损耗和涡流损耗C. 涡流损耗和磁化饱和损耗正确答案：B4.把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

A. 增大B. 不变C. 减小正确答案：A5. 电路元件按照与外部连接的端子数目可以分为( )。

A. 无源元件和有源元件B. 线性元件和非线性元件C. 二端、三端、四端元件D. 时不变元件和时变元件正确答案：C6. 3、作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上，则各相负载的电压A. 不对称B. 对称C. 不一定对称正确答案：B7. 当一个线性电阻元件的端电压不论何值时，流过它的电流恒为零值，这样的电路称为（）。

A. 开路B. 短路C. 通路D. 闭合电路正确答案：A8. 在RLC串联电路中，当感抗大于容抗，则电压与电流的关系是（）。

A. 同相B. 电压超前电流C. 电流超前电压正确答案：B9. 电路中的电压或电流的实际方向（）。

A. 未知的B. 确知的C. 随时间变动的D. 可能未知可能随时间变动正确答案：D10. 已知两正弦交流电流i1 = 5 sin( 314t+60? ) A，i2 = 5 sin( 314t－60? ) A，则二者的相位关系是A. 同相B. 反相C. 相差120正确答案：C11. 交流铁心线圈，如果励磁电压不变，而频率减半，则铜损PCu 将( )。

电工技术基础试题及答案详解一、单选题1. 电流是（）。

A. 电荷的变化速度B. 电压的大小C. 电荷的移动方式D. 电阻的等级答案：C. 电荷的移动方式解析：电流指的是单位时间内通过导体横截面的电荷量，是带电粒子（电子）在电场力作用下沿着导体轴向移动的流动。

因此，电流是电荷的移动方式。

2. 一个电压为220V的电源，通过一个电阻为10欧的电路，求电路中的电流强度。

A. 20AB. 2.2AC. 22AD. 0.22A答案：B. 2.2A解析：根据欧姆定律，电流强度等于电压除以电阻，即I = U/R。

根据题目中的数据，220V/10Ω = 22A。

3. 在电路中，若连接的电阻依次为4Ω，6Ω和8Ω，这些电阻串联后，等效电阻为（）。

A. 2ΩB. 6ΩC. 14ΩD. 18Ω答案：C. 14Ω解析：串联电路的等效电阻等于各个电阻之和，即Req = R1 + R2 + R3。

根据题目中的数据，4Ω + 6Ω + 8Ω = 18Ω。

4. 在电路中，若连接的电阻依次为4Ω，6Ω和8Ω，这些电阻并联后，等效电阻为（）。

A. 2ΩB. 6ΩC. 14ΩD. 18Ω答案：A. 2Ω解析：并联电路的等效电阻由公式1/Req = 1/R1 + 1/R2 + 1/R3得出。

根据题目中的数据，1/4Ω + 1/6Ω + 1/8Ω ≈ 0.5Ω，即Req ≈ 1/0.5 =2Ω。

二、多选题1. 以下哪些设备使用交流电？A. 手机充电器B. 电饭煲C. 电视机D. 汽车发动机答案：A. 手机充电器、C. 电视机解析：交流电（Alternating Current，AC）是指电流方向、电流大小和电压大小都按照一定规律随时间变化的电流。

由于手机充电器和电视机都使用电源供电，而电源一般提供交流电，因此它们使用交流电。

2. 以下哪些设备使用直流电？A. 电脑主机B. 摄像机C. 空调D. 汽车点火系统答案：A. 电脑主机、B. 摄像机、D. 汽车点火系统解析：直流电（Direct Current，DC）是指电流方向恒定不变的电流。

(单选题) 1: 关于欧姆定律，下面的描述正确的是（）。

A: 电压和电流参考方向相关联时有U=IRB: 电压和电流参考方向相非关联时有U=IRC: 电压和电流参考方向相关联时有U=-IRD: 电压和电流参考方向相非关联时有U= IR正确答案: A(单选题) 2: 在电路的基本组成中，能提供电能的是（）。

A: 电源B: 负载C: 连接导线D: 控制装置正确答案: A(单选题) 3: 图示电路原先已处于稳定状态，t=0 时开关S闭合，则iC(0+)=( )。

A: 0AB: 3AC: 2AD: 1A正确答案: D(单选题) 4: 下列设备中，一定是电源的为（）。

A: 电动机B: 冰箱C: 蓄电池D: 白炽灯正确答案: C(单选题) 5: 在理想的RLC并联电路的谐振状态下，若总电流为5mA，则流过电阻的电流为（）。

A: 2.5mAB: 5mAC: 1.6mAD: 50mA正确答案: A(单选题) 6: 图示电路中，已知I1= 2A，I2= -1A，I3= -3A，则I4的大小为( )。

A: 1AB: ?2AC: 3AD: 2A正确答案: D(单选题) 7: 图示电路中，电压U等于( )。

A: 5VB: 10VC: 15VD: 20V正确答案: A(单选题) 8: 在S7-200系列PLC中，常用作初始化的特殊存储器是( )。

A: SM0.0B: SM0.1C: SM0.2D: SM0.3正确答案: B(单选题) 9: 在三相异步电动机的直接启停控制电路中，为了实现启动按钮的自锁，应( )。

A: 把接触器的辅助常闭触点与启动按钮相并联。

B: 把接触器的辅助常开触点与启动按钮相并联。

C: 把接触器的辅助常闭触点与启动按钮相串联。

D: 把接触器的辅助常开触点与启动按钮相串联。

正确答案: B(单选题) 10: .A: AB: BC: CD: D正确答案: A(单选题) 11: 交流铁芯线圈如图所示，保持电源电压U、频率f及线圈匝数N不变，将铁芯a、b段锯开形成气隙，则铁芯中磁通的最大值Φm和线圈电流有效值I的变化情况分别是( )。

第1章电路的基本知识一、填空题1.电荷间存在相互作用力，同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C，相距0.2 m，则它们之间的作用力为0.9N ，且为斥力。

3.电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流。

我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5.通过一个导体的电流是5A，经过2min时间，通过这个电阻横截面的电荷量是600C。

导体中的电流为1A，在0.4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压，其定义式为U AB=W AB/q。

7.电位是相对值，它的大小与参考点选择有关；电压是不变值，它的大小与参考点选择无关。

8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9.衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q。

10.有二根同种材料的电阻丝，长度之比为1：2，横截面积之比为2：3，则它们的电阻之比是3：4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为I=U/R 。

13.全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比，其表达式为 I=E/(R+r)。

14.电源电动势E=4.5 V，内阻r=0.5Ω,负载电阻R=4Ω，则电路中的电流I＝1A ，路端电压U＝4V 。

15.电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和。

16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为10W。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A，允许加在它两端的最大电压是100V 。

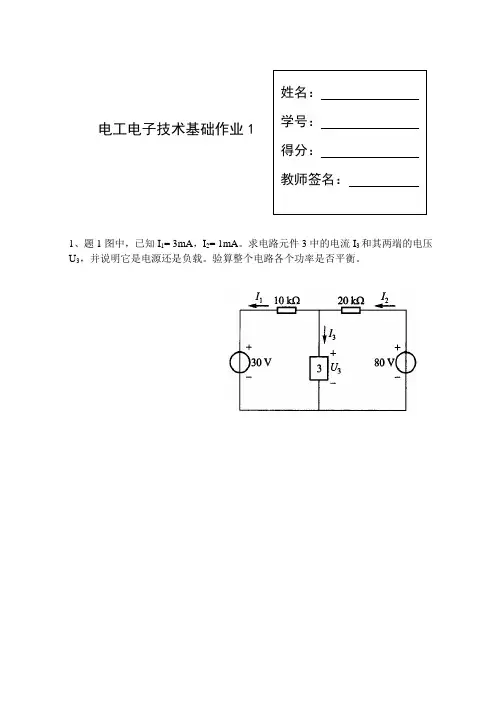

电工电子技术基础作业11、题1图中，已知I1= 3mA，I2= 1mA。

求电路元件3中的电流I3和其两端的电压U3，并说明它是电源还是负载。

验算整个电路各个功率是否平衡。

姓名：学号：得分：教师签名：2、如题2图所示电路．试用等效化简法求电路中的电压U。

3、试用叠加定理求题3图所示电路中的电流I2。

4、用戴维宁定理，求题4图所示各电路的等效电路。

5、题5图各电路中，负载R L分别取何值时才能获得最大功率？并求其最大功率P Lmax。

6、由R=30Ω，L=255 mH，C=40μF构成串联电路，接在f=50 Hz的电源上。

已知电阻元件上电压相量U R=060-∠V，求阻抗Z、电流I、外加电压U及电感.2320元件、电容元件上电压相量U L、U C，画相量图。

7、正弦交流电压u=2202sinl00πt V，加在某电路两端，通过的电流为i=112sin（100πt-450）A。

求：①电路的功率因数；②有功功率；③无功功率；④视在功率。

8、题8图所示是三表法（功率表、电压表、电流表）测量电感线圈参数R L、L的实验电路。

R=50Ω，电源频率f=50 Hz，求线圈参数R L、L。

9、今有40W的日光灯一个，使用时灯管与镇流器（可近似地把镇流器看作纯电感）串联在电压为220 V，频率为50 Hz的电源上，已知灯管工作时属于纯电阻负载，灯管两端的电压等于110 V，试求镇流器的感抗与电感。

这时电路的功率因数等于多少，若将功率因数提高到0.8，问应并联多大电容。

10、在题10图所示电路中，电源电压U=10 V，角频率ω=3000 rad/s，调节电容C 使电路达到谐振，并测得谐振电流I0=100mA，谐振时电容电压U C=200V，试求R、L、C之值及回路的品质因数Q。

11、在线电压为380 V的三相四线制电路中，接有星形负载，分别为Z U=Z V=20Ω，Z W = j10Ω，试求中性线电流及各相电流的有效值。

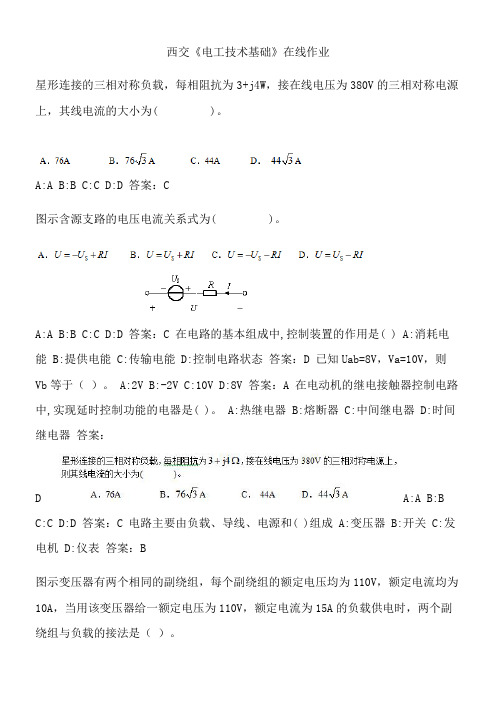

西交《电工技术基础》在线作业星形连接的三相对称负载，每相阻抗为3+j4W，接在线电压为380V的三相对称电源上，其线电流的大小为( )。

A:A B:B C:C D:D 答案：C图示含源支路的电压电流关系式为( )。

A:A B:B C:C D:D 答案：C 在电路的基本组成中,控制装置的作用是( ) A:消耗电能 B:提供电能 C:传输电能 D:控制电路状态答案：D 已知Uab=8V，Va=10V，则Vb等于（）。

A:2V B:-2V C:10V D:8V 答案：A 在电动机的继电接触器控制电路中,实现延时控制功能的电器是( )。

A:热继电器 B:熔断器 C:中间继电器 D:时间继电器答案：D A:A B:B C:C D:D 答案：C 电路主要由负载、导线、电源和( )组成 A:变压器 B:开关 C:发电机 D:仪表答案：B图示变压器有两个相同的副绕组，每个副绕组的额定电压均为110V，额定电流均为10A，当用该变压器给一额定电压为110V，额定电流为15A的负载供电时，两个副绕组与负载的接法是（）。

A:1与3相接，2和4分别与负载两端相接； B:2和3与负载一端相接，1和4与负载的另一端相接； C:2与3相接，1和4分别与负载两端相接； D:1和3与负载一端相接；2和4与负载的另一端相接；答案：D. A:A B:B C:C D:D 答案：D图示电路中，电压U等于( )。

A:5V B:10V C:15V D:20V 答案：A 电路中安装熔断器，主要是为了（）。

A:短路保护 B:漏电保护 C:过载保护 D:其他都是答案：D 根据S7?200系列PLC的编程原则，下列说法不正确的是（）。

A:在一个网络内可以有多个逻辑行 B:输出线圈不能直接与左母线相连 C:能流不能逆转 D:输出线圈不能重复答案：A图示电路原先已处于稳定状态，t=0时开关S闭合，则i C(0+)=( )。

1.为了减小涡流损失，交流铁心线圈中的铁心由纲片()叠成。

A、垂直磁场方向B、顺磁场方向C、任意答案：B2.在遇到高压电线断落地面时，导线断落点()米内，禁止人员进入。

A、10B、20C、30答案：B3.Y-Δ降压起动，由于起动时每相定子绕组的电压为额定电压的1.732倍，所以起动转矩也只有直接起动时的()倍。

A、1/3B、0.866C、3D、1/9答案：A4.变压器原边加220V电压，测得副边开路电压为22V，副边接负载R2=11Ω，原边等效负载阻抗为()。

A、1100B、110C、220D、1000答案：A5.我国规定的交流安全电压为48V、36V、()。

A、220V、380VB、380V、12VC、220V、6VD、12V、6V6.三相异步电动机的定子端电压降低到额定值的90%时。

其起动转矩将()。

A、不变B、减小到额定值的81%C、减小到额定值的90%答案：B7.磁感应强度的单位是()A、韦伯(Wb)B、特斯拉(T)C、伏秒(Vs)答案：B8.行程开关的电气符号是()A、SBB、QFC、STD、FU答案：C9.三相异步电动机的同步转速决定于()。

A、电源频率B、磁极对数C、电源频率和磁极对数答案：C10.电流互感器运行中副边不允许开路，否则会感应出高电压而造成事故。

()A、正确B、错误答案：B11.互感器既可用于交流电路又可用于直流电路。

()B、错误答案：B12.熔断器的保护特性是反时限的。

()A、正确B、错误答案：A13.若要求精确测量交流电流时，应选用()仪表。

A、磁电系B、电磁系C、整流系D、电动系答案：D14.高压线断了，断头落在地上，人千万不能靠近是因为()。

A、高压线对人放电B、会造成跨步电压触电C、高压线会把人吸过去答案：B15.三相异步电动机能耗制动的方法就是在切断三相电源的同时()。

A、给转子绕组中通入交流电B、给转子绕组中通入直流电C、给定子绕组中通入交流电D、给定子绕组中通入直流电答案：D16.电磁式仪表既能测交流电流，又能测直流电流。

《电工与电子技术基础》试题为突出对电工技术基本概念、基本规律和基本分析方法及实际知识的掌握，理解与应用，建议如下题型分配：题型分配填空题选择题判断题简答简算题综合题（含电路分析、计算、电路设计）小题数10空10 10 6 2总分10 20 20 30 20一．填空题（每空1分，共10分）1．电路如下图所示，已知：12I A=，23I A=，则3I=。

答案：5A2、如图所示电路，则B、C间的等效电阻R BC= ，A、C间的等效电R AC=若在A、C间加10V的电压时，则图中电流I= A。

答案：R BC= 4Ω，R A C= 10Ω，I= 1 A。

3、如图所示的电路中，已知I1=0.01A，I2=0.3A，则I3= A。

答案：I3= 0.29 A。

4、把一只110V、9W的指示灯接在380V的电源上，应串联欧的电阻，串接电阻的功率为 W。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W。

5.市用照明电压是220V，接入一个标有220V，100W的白炽灯后，灯丝上通过的电流的有效值是___________。

A CBI6Ω8Ω8ΩI3I1I2答案：0.45A6、有只额定值分别为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。

答案：额定电流为 0.707 A ，额定电压为 20 V 。

7、有一个1KW,220V 的电炉，正常工作时电流是 A;若不考虑温度对电阻的影响，则电炉的电阻是 欧；若把它接入110V 的电压上，它的实际功率是 。

答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。

8、有一电源，当两端开路时，电源的端电压为10V ，同6Ω的电阻连接时，路端电压为9V ，则电源电动势为 V ，内阻为 Ω. 答案：电源电动势为 10 V ，内阻为 0.667 Ω.9、如图10所示：答案：U= -1 V ，U 1= -15 V 。

10、有R 1和R 2两个电阻串联，已知R 1=2R 2，R 1消耗功率为8W ，则R 2消耗的功率为 W 。

电工技术基础A第1次作业一、单项选择题(只有一个选项正确，共10道小题)1.电路如图1-67所示，流过电阻的电流I为( -2A).分析：电阻电压、电流参考方向为非关联参考方向，非关联时的欧姆定律为2.在图示1-71电感电路中，电压与电流的正确关系式应是()。

析：电感元件特性，电感电压、电流参考方向为关联时，非关联时3.电路如图1-75所示，已知电源电压U = 9 V，电阻R = 3 Ω，R 1= 6 Ω，R2= 3 Ω，则电流I值为( -3 A )。

答参考：分析：电阻R两端电压其实就是电源电压U，只是参考方向与电流I为非关联，根据非关联欧姆定律，。

4.电路如图1-81所示，试计算电流源I S提供的功率为( )。

解答参考：分析：计算电流源I S的功率，必须先计算出电流源两端的电压，根据左边网孔回路电压方程，计算出电流源两端的电压，方向与电流I S为非关联，故电流源的功率，其中，‘－’表示提供功率。

5. 已知某电路的正弦电压与正弦电流的相位差为，电路呈容性，则电压与电流的相位关系为（滞后相位）分析：注意电路阻性、容性和感性的含义，电路呈容性表明相位上电流超前电压一个角度（<6.图3-63所示正弦交流电路中，已知，，V，则电压源有效值约为( 283V )。

分析：复数阻抗Z与容抗X C串联后的等效复数阻抗，所以电压源有效值。

7.电路如图5-49所示，换路前电路处于稳态，在时开关S闭合，则电路的初始值电流为（0 ）分析：根据换路定则，换路后的瞬间流过电感的电流保持不变，，时刻的等效电路如下图所示。

由时刻的等效电路可知，电路的初始值电流。

8.电路如图5-53所示，换路前电路处于稳态，在时开关S闭合，则电路的初始值电流为（4A ）。

分析：根据换路定则，换路后的瞬间电容两端的电压保持不变，为V，所以在在时刻，电容相当于短路，由时刻的等效电路可知，。

9.电路如图5-55所示，在时开关S闭合，则换路后电路的时间常数为（）。
