国内电力载波通信芯片技术及市场一、电力线载波芯片市场前景电力线载波通信(PLC)芯片作为改造传统电网的主要手段，并且作为物联网通信的有力补充，将随智能电网和物联网的全面建设引来爆发增长。

中国半导体行业协会CSIA预计至2014年，总需求将达到5*万片，未来5年复合年增速(CAGR)将达到61%，国内电力线载波芯片销量预测见图1。

需求增长来自三方面：首先受益于智能电网建设。

电力线载波通信以电力线作为传输媒介，不需再次投资，将成为智能电网通信的主要手段，因此智能电网建设将直接带来PLC 芯片的需求增长，如电能表需求增长在9%左右。

其次来自渗透率提升。

目前处于智能电网建设初期，PLC芯片利用率还很低，但作为未来智能电网通信的主要技术，其渗透率必将大幅提升。

如目前载波电能表的市场占比仅为5.2%，但未来有望达到40%。

最后还将受益于物联网建设。

电力线通信也将成为物联网通信的主要补充，未来PLC应用中除智能电网的电能管理外，物联网的工业控制应用将占16.8%，智能家居应用将占8.0%，安防监控将占1%。

图1 国内电力载波芯片销量预测二、电力线载波芯片的市场需求空间预计到2014年，我国电力线载波芯片的市场应用份额中(见图2)，除了应用于智能电网的电能管理外，工业控制应用将占16.8%，智能家居应用将占8.0%，安防监控将占1%。

图2 2014 年我国电力线载波芯片应用市场预测1、智能电网市场需求配合中国的用电制度改革，以计算机为基础的自动抄表系统成为电力部门响应国家这一政策的解决方法。

自动抄表系统目前主要有有线通信技术和电力载波通信技术两种。

有线通信技术作为传统方法，以其稳定性占有优势。

但有线通信铺线工程浩大，而且容易被人为损坏;同时居民楼已建成，再在墙壁表面拉线，不能让居民接受。

电力载波通信技术能有效解决上述问题，它利用现有交流电源线作为通信线路，省去了不切实际的铺线工程，优势明显。

自动抄表系统还适用于水表、煤气表等家用生活表。

一种适合中国电力网的通信电路一种适合中国电力网的通信电路一、芯片研发背景电力网是一个近乎天然、入户率绝对第一的物理网络。

而现有的功能仅仅是传输电能，如何利用网络资源潜力，在不影响传输电能的基础上，实现窄带或宽带通信，使之成为继电信、电话、无线通信、****通信之后的又一通信网，是多年来国内外科技人员技术的又一目标。

要使电力网成为又一个新的通信网技术手段只有载波通信。

电力线载波通信又分为35KV以上的高压载波通信；10KV配电网的载波通信和民用（400V以下）电力线载波通信。

在技术上高压载波通信主要为业内业务通信。

由于网络专一性，其简单的数据通信国内外已基本成熟。

进入千家万户的民用低压电力网才是最大的通信物理网络。

但在该网络上实现通信一直是全世界科技工作者的研究课题。

由于在低压电力线上实现通信有许多技术难点：如网络不规范、节点多、隔离多、随机干扰等。

也可以说民用电力线路阻抗对通信而言是一个不确定、无规则、随机干扰，网络特性呈拓扑特性的非标准通信网。

在技术上带来很大难度，成为通信领域上的一大挑战课题。

近10年来，美国、英国、德国、以色列、中国等国的科技人员一直从事这方面的技术研究与开发。

到目前为止，国内外已有一些企业开发出了用于电力线载波通信的产品：如开发的电力线载波抄表系统在技术上取得了可喜的进步和成功，但尚未能符合用户使用要求，由于专用芯片的原因，抄表系统的抄到率最高仅能达到90%左右。

尽管如此，目前我国在该方面的技术属先进行列。

实践证明用进口通用通信芯片不可能实现我国民用电力网的可靠载波通信。

但是随着市场需求和技术的发展，将来的民用电力线载波通信必将成为一个很大的通信网，是众商家瞄准的市场。

在电力线上实现数据通信，人们进行了很多尝试。

电力线作为一种通信传输介质，具有可变信号衰减、阻抗调制、脉冲噪声以及等幅振荡波干扰等不利于数据传输的特性。

为了排除这些干扰，目前利用电力线进行通信的产品中，主要使用窄带通信方式和扩频通信方式。

电力线载波芯片电力线载波芯片是一种用于电力线通信的集成电路芯片，能够将数据信号通过电力线传输。

它主要由调制解调器、放大器、滤波器、调相解调器等功能模块组成。

电力线载波芯片的工作原理是将要传输的数据信号调制成一定频率的载波信号，然后通过电力线传输到接收端，接收端再将接收到的载波信号解调还原成原始的数据信号。

在传输过程中，为了能够在电力线上传输稳定而可靠的信号，需要经过滤波器进行滤波处理，去除干扰信号和杂波。

电力线载波芯片具有以下几个重要的特点：1. 高速传输：电力线载波芯片能够实现高速可靠的数据传输。

通过采用调制解调器和调相解调器等先进的通信技术，可以在电力线上实现高达数百兆比特每秒的数据传输速率，满足各种应用场景的需求。

2. 宽带通信：电力线载波芯片拥有宽带通信能力，可以传输多路信号。

它可以同时传输音频、视频和数据等多种信号，使得用户能够在电力线上实现多媒体信息的传输。

3. 低功耗设计：电力线载波芯片采用低功耗设计，能够在传输数据的同时，尽量减少功耗，降低对电力线的干扰。

4. 抗干扰能力强：电力线作为一种传输介质，会受到各种干扰的影响，例如电磁干扰、杂波干扰等。

电力线载波芯片通过内置的滤波器和抗干扰技术，能够有效地抵抗各种干扰，提高信号传输的稳定性和可靠性。

5. 易于集成和使用：电力线载波芯片具有良好的集成度和易用性，可以与其他电子设备和系统进行无缝连接。

它可以作为电力线通信模块，直接嵌入到各种设备和系统中，实现电力线通信功能。

电力线载波芯片在智能家居、智能电网、工业自动化、楼宇自控等领域有广泛的应用。

它能够实现智能家居设备之间的互联互通，实现远程控制和监控。

在智能电网中，电力线载波芯片可以用于电力数据的采集和传输，实现电力网的监测和控制。

在工业自动化领域，电力线载波芯片可以用于设备之间的数据通信和控制。

在楼宇自控系统中，电力线载波芯片可以用于实现楼宇内各种设备之间的联网通信。

总之，电力线载波芯片是一种用于电力线通信的集成电路芯片，具有高速传输、宽带通信、低功耗设计、抗干扰能力强、易于集成和使用等特点。

常见的电力通信载波芯片

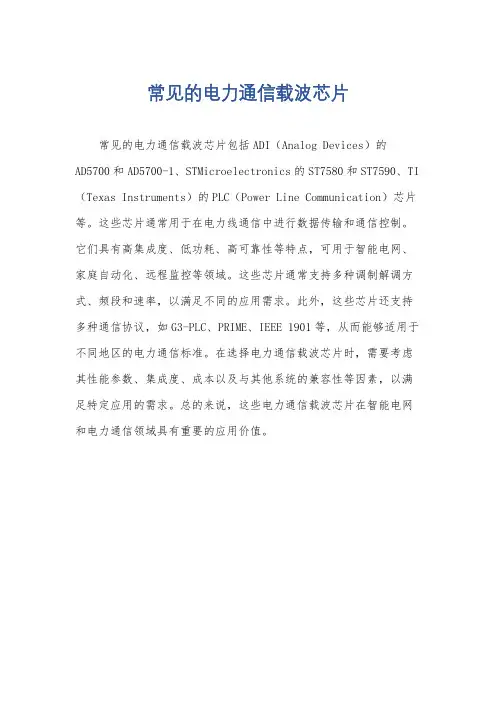

常见的电力通信载波芯片包括ADI（Analog Devices）的
AD5700和AD5700-1、STMicroelectronics的ST7580和ST7590、TI （Texas Instruments）的PLC（Power Line Communication）芯片等。

这些芯片通常用于在电力线通信中进行数据传输和通信控制。

它们具有高集成度、低功耗、高可靠性等特点，可用于智能电网、家庭自动化、远程监控等领域。

这些芯片通常支持多种调制解调方式、频段和速率，以满足不同的应用需求。

此外，这些芯片还支持多种通信协议，如G3-PLC、PRIME、IEEE 1901等，从而能够适用于不同地区的电力通信标准。

在选择电力通信载波芯片时，需要考虑其性能参数、集成度、成本以及与其他系统的兼容性等因素，以满足特定应用的需求。

总的来说，这些电力通信载波芯片在智能电网和电力通信领域具有重要的应用价值。

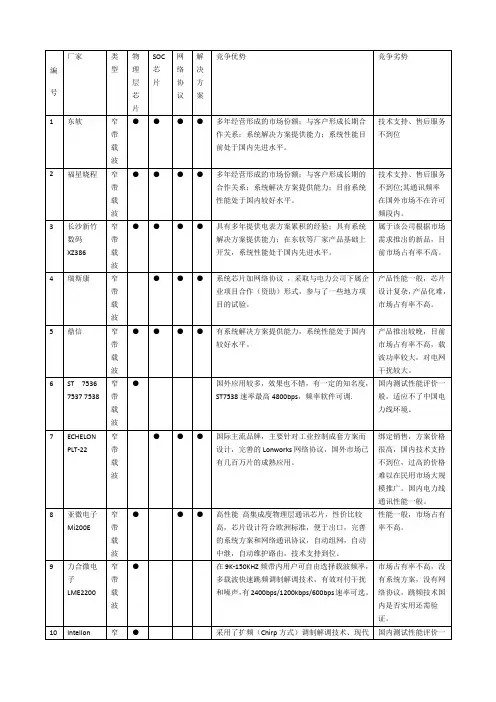

现有几种电力线载波芯片比较2008-01-21Sep 9,2006Farhill of CyberHome看到好多论文谈及现有几种电力线载波芯片，但孰优孰劣没有做过比较，我这里将这几种电力线芯片列举出来做一比较，这样看起来更明了一些。

国外很早对电力线载波通讯技术进行了研究，多家公司推出了自己的电力线载波modem芯片，并制定了电力线载波适用频率范围的标准。

目前有针对北美洲地区电网(480Y/277V，208Y/120Vac)的标准频率范围100kHz~450kHz和针对欧洲地区电网(400Y/230Vac)的标准频率范围9kHz~150kHz。

各家公司在标准频率范围下，针对本地区电网特点，采用各种特定专有技术，设计出各自的电力线载波modem芯片。

由于国外电力线载波modem芯片是针对本地区电网特性、电网结构，且一般是针对家庭内部自动化而设计，在国内使用都难尽人意。

实现电力线载波数据传输的关键是要克服电力线上所存在的问题，归结起来就是功能强大和性能优越的电力线载波专用modem芯片的设计和应用。

1、现有几种电力线载波芯片比较2. 现有几种电力线载波芯片(1)XR2210/XR2206套片或LM1893这是比较早的电力线载波芯片。

XR2210/XR2206是一组FSK方式的调制解调芯片，并不是专门针对电力线载波通讯设计的，还可用于有线和无线通讯。

LM1893是美国国家半导体公司生产的modem芯片，采用FSK调制解调方式。

它只是对一般FSK调制解调芯片稍作改进，目前，这两款modem芯片在国内基本没有采用。

(2)ST7536ST7536是SGS-THOMSON公司专为电力线载波通讯而设计的modem芯片。

由于它是专用modem芯片，所以除有一般modem芯片的信号调制解调功能外，还针对电力线应用加入了许多特别的信号处理手段。

目前，在国内电力线载波抄表领域应用广泛，只是各公司应用水平不同。

ST7536是半双工的FSK modem芯片，600bps时灵敏度为2mV，1200bps时灵敏度为3mV。
