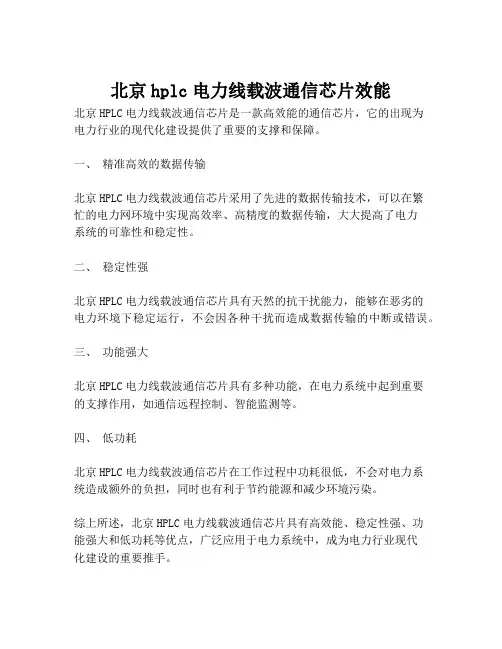

北京hplc电力线载波通信芯片效能
北京HPLC电力线载波通信芯片是一款高效能的通信芯片，它的出现为
电力行业的现代化建设提供了重要的支撑和保障。
一、精准高效的数据传输
北京HPLC电力线载波通信芯片采用了先进的数据传输技术，可以在繁
忙的电力网环境中实现高效率、高精度的数据传输，大大提高了电力
系统的可靠性和稳定性。
二、稳定性强
北京HPLC电力线载波通信芯片具有天然的抗干扰能力，能够在恶劣的
电力环境下稳定运行，不会因各种干扰而造成数据传输的中断或错误。
三、功能强大
北京HPLC电力线载波通信芯片具有多种功能，在电力系统中起到重要
的支撑作用，如通信远程控制、智能监测等。
四、低功耗
北京HPLC电力线载波通信芯片在工作过程中功耗很低，不会对电力系
统造成额外的负担，同时也有利于节约能源和减少环境污染。
综上所述，北京HPLC电力线载波通信芯片具有高效能、稳定性强、功
能强大和低功耗等优点，广泛应用于电力系统中，成为电力行业现代
化建设的重要推手。
常用芯片型号大全4N35/4N36/4N37 "光电耦合器"AD7520/AD7521/AD7530/AD7521 "D/A转换器"AD7541 12位D/A转换器ADC0802/ADC0803/ADC0804 "8位A/D转换器"ADC0808/ADC0809 "8位A/D转换器"ADC0831/ADC0832/ADC0834/ADC0838 "8位A/D转换器" CA3080/CA3080A OTA跨导运算放大器CA3140/CA3140A "BiMOS运算放大器"DAC0830/DAC0832 "8位D/A转换器"ICL7106,ICL7107 "3位半A/D转换器"ICL7116,ICL7117 "3位半A/D转换器"ICL7650 "载波稳零运算放大器"ICL7660/MAX1044 "CMOS电源电压变换器"ICL8038 "单片函数发生器"ICM7216 "10MHz通用计数器"ICM7226 "带BCD输出10MHz通用计数器"ICM7555/7555 CMOS单/双通用定时器ISO2-CMOS MT8880C DTMF收发器LF351 "JFET输入运算放大器"LF353 "JFET输入宽带高速双运算放大器"LM117/LM317A/LM317 "三端可调电源"LM124/LM124/LM324 "低功耗四运算放大器"LM137/LM337 "三端可调负电压调整器"LM139/LM239/LM339 "低功耗四电压比较器"LM158/LM258/LM358 "低功耗双运算放大器" LM193/LM293/LM393 "低功耗双电压比较器" LM201/LM301 通用运算放大器LM231/LM331 "精密电压—频率转换器"LM285/LM385 微功耗基准电压二极管LM308A "精密运算放大器"LM386 "低压音频小功率放大器"LM399 "带温度稳定器精密电压基准电路"LM431 "可调电压基准电路"LM567/LM567C "锁相环音频译码器"LM741 "运算放大器"LM831 "双低噪声音频功率放大器"LM833 "双低噪声音频放大器"LM8365 "双定时LED电子钟电路"MAX038 0.1Hz-20MHz单片函数发生器MAX232 "5V电源多通道RS232驱动器/接收器" MC1403 "2.5V精密电压基准电路"MC1404 5.0v/6.25v/10v基准电压MC1413/MC1416 "七路达林顿驱动器"MC145026/MC145027/MC145028 "编码器/译码器" MC145403-5/8 "RS232驱动器/接收器"MC145406 "RS232驱动器/接收器"MC145407 "RS232驱动器/接收器"MC145583 "RS232驱动器/接收器"MC145740 DTMF接收器MC1488 "二输入与非四线路驱动器"MC1489 "四施密特可控线路驱动器"MC2833 "低功率调频发射系统"MC3362 "低功率调频窄频带接收器"MC4558 "双运算放大器"MC7800系列"1.0A三端正电压稳压器"MC78L00系列0.1A三端正电压稳压器MC78M00系列"0.5A三端正电压稳压器"MC78T00系列3.0A正电压稳压器MC7900系列1.0A三端负电压稳压器MC79L00系列0.1A三端负电压稳压器MC79M00系列0.5A三端负电压稳压器Microchip "PIC系列单片机RS232通讯应用"MM5369 3.579545MHz-60Hz 17级分频振荡器MOC3009/MOC3012 "双向可控硅输出光电耦合器"MOC3020/MOC3023 "双向可控硅输出光电耦合器"MOC3081/MOC3082/MOC3083 "过零双向可控硅输出光电耦合器" MOC8050 "无基极达林顿晶体管输出光电耦合器"MOC8111 "无基极晶体管输出光电耦合器"MT8870 "DTMF双音频接收器"MT8888C DTMF 收发器NE5532/NE5532A "双低噪声运算放大器" NE5534/SE5534 "低噪声运算放大器" NE555/SA555 "单时基电路"NE556/SA556/SE556 "双时基电路"NE570/NE571/SA571 "音频压缩扩展器" OP07 "低电压飘移运算放大器"OP27 "低噪音精密运算放大器"OP37 "低噪音高速精密运算放大器"OP77 "低电压飘移运算放大器"OP90 "精密低电压微功耗运算放大器" PC817/PC827/PC847 "高效光电耦合器" PT2262 "无线遥控发射编码器芯片"PT2272 "无线遥控接收解码器芯片"SG2524/SG3524 "脉宽调制PWM "ST7537 "电力线调制解调器电路"TDA1521 2×12W Hi-Fi 音频功率放大器TDA2030 14W Hi-Fi 音频功率放大器TDA2616 2×12W Hi-Fi 音频功率放大器TDA7000T FM 单片调频接收电路TDA7010T FM 单片调频接收电路TDA7021T FM MTS单片调频接收电路TDA7040T "低电压锁相环立体声解码器"TDA7050 "低电压单/双声道功率放大器"TL062/TL064 "低功耗JFET输入运算放大器"TL071/TL072/TL074 "低噪声JFET输入运算放大器"TL082/TL084 JFET 宽带高速运算放大器TL494 "脉宽调制PWM "TL594 "精密开关模式脉宽调制控制"TLP521/1-4 "光电耦合器"TOP100-4 TOPSwitch 三端PWM开关电源电路TOP200-4 TOPSwitch 三端PWM开关电源电路TOP209/TOP210 TOPSwitch 三端PWM开关电源电路TOP221-7 TOPSwitch-Ⅱ三端PWM开关电源电路TOP232-4 TOPSwitch-FX 五端柔韧设计开关电源电路TOP412/TOP414 TOPSwitch 三端PWM DC-DC 开关电源ULN2068 1.5A/50V 4路达林顿驱动电路ULN2803 500mA/50V 8路达林顿驱动电路ULN2803/ULN2804 线性八外围驱动器阵列VFC32 "电压—频率/频率—电压转换器"常用ic资料2AD711 高精度、底价格、高速BiFET 运放CA3130 15MHz, BiMOS 运放with MOSFET Input/CMOS Output LH0032 Ultra Fast FET-输入单运放LF351 Wide B与门width JFET 输入单运放LF411 Low Offset, Low Drift JFET 输入单运放LM108 高精度、单运放LM208 高精度、单运放LM308 高精度、单运放LM833 双音频运放, 低噪音LM358 双运放LM359 双, 高速, Programmable, Current Mode (Norton) Amplifier LM324 QUADRUPLE 运放LM391 音频Power DriverLM393 双Differential ComparatorNE5532 双音频运放, 低噪音NE5534 Single 音频运放, 低噪音OP27 低噪音、高精度、高速运放OP37 低噪音、高精度、高速运放TL071 Single JFET-输入运放, 低噪音TL072 双JFET-输入运放, 低噪音TL074 Quad JFET-输入运放, 低噪音TL081 Single JFET-输入运放TL082 双JFET-输入运放TL084 Quad JFET-输入运放TLC271 LinCMOS..PROGRAMMABLE LOW-POWER 运放TLC272 LinCMOS.... PRECISION 双运放TLC274 LinCMOS.... PRECISION QUAD 运放MN3004 512 STAGE 低噪音BBDL165 3A POWER 运放(20W)LM388 1.5W 音频功率放大LM1875 20W 音频功率放大TDA1516BQ 24 W BTL or 2 x 12 w 立体声汽车用功率放大器TDA1519C 22 W BTL or 2 X 11 W 立体声功率放大TDA1563Q 2 x 25 W high efficiency car radio 功率放大TDA2002 单声道、功率放大8W [NTE1232]TDA2005 双功率放大20WTDA2004 10 + 10W STEREO 立体声汽车用功率放大器TDA2030 Single 功率放大14WSTK4036 II 模块电路, AF PO, 双电源50WSTK4036 XI 模块电路, AF PO, 双电源50WSTK4038 II AF 功率放大60 WSTK4040 II AF 功率放大70 WSTK4040 XI AF 功率放大70 WSTK4042 II AF 功率放大80 WSTK4042 XI AF 功率放大80 WSTK4044 II 模块电路, AF 功率放大、单声道100WSTK4044 II 模块电路, AF 功率放大、单声道100WSTK4046 XI 模块电路, AF 功率放大、单声道120WSTK4048 XI 模块电路, AF 功率放大、单声道150WSTK4050 V 模块电路, AF 功率放大、单声道200WLM3914 10-Step Dot/Bar显示驱动器, Linear scaleLM3915 10-Step Dot/Bar显示驱动器, Logarithmic scaleLM3916 10-Step Dot/Bar显示驱动器UAA180 LED driver Light or light spot display operation for max. 12 emitting diodes CA3161E BCD to Seven Segment Decoder/DriverCA3162E A/D Converter for 3-Digit DisplayICL7136 3 1/2 Digit LCD, Low Power Display, A/D ConverterLM1800 PLL Stereo Decoder [NTE743]CA3090P Stereo Multiplex Decoder (Comp.to NTE789 From NTE)MC1310P FM Stereo Demodulator (Comp. to NTE801 From NTE)555 时钟556 双555MN3101 时钟/ 驱动XR2206 Monolithic Function Generator4N25 6-PIN 光电晶体管OPTOCOUPLERS4N264N274N284N35 6-PIN 光电晶体管OPTOCOUPLERS4N364N3778xx 系列3端稳压器+5V 到+24V1A78Lxx 系列3端稳压器+5V 到+24V 0.1A78Mxx 系列3端稳压器+5V 到+24V 0.5A78Sxx 系列3端稳压器+5V 到+24V 2A79xx 系列3端负电压稳压器-5V 到-24V 1A 79Lxx 系列3端负电压稳压器-5V 到-24V 0.1A LM117 +1.2V...+37V 1.5A 正电压可调稳压器LM217 +1.2V...+37V 1.5A 正电压可调稳压器LM317 +1.2V...+37V 1.5A 正电压可调稳压器LM137 -1.2V...-37V 1.5A 负电压可调稳压器LM237 -1.2V...-37V 1.5A 负电压可调稳压器LM337 -1.2V...-37V 1.5A 负电压可调稳压器LM138 +1.2V --32V 5-安培可调LM338 +1.2V -- 32V 5-安培可调LM723 高精度可调L200 2 A / 2.85 to 36 V.可调74LS00 Quad 2-Input 与非门74LS04 Hex 反相器74LS08 Quad 2 input 与门74LS10 Triple 3-Input 与非门74LS13 SCHMITT TRIGGERS 双门/HEX 反相器74LS14 SCHMITT TRIGGERS 双门/HEX 反相器74LS27 TRIPLE 3-INPUT NOR 门74LS30 8-Input 与非门74LS32 Quad 2 input OR74LS42 ONE-OF-TEN DECODER74LS45 BCD to Decimal Decoders/Drivers74LS47 BCD to 7 seg decoder/driver74LS90 Decade 与门Binary 记数器74LS92 Divide by 12 记数器74LS93Binary 记数器74LS121 Monostable multivibrator74LS154 4-Line to 16-Line Decoder/Demultiplexer74LS192 BCD up / down 记数器74LS193 4 bit binary up / down 记数器74HC237 3-to-8 line decoder/demultiplexer with address latches74LS374 3-STATE Octal D-Type Transparent Latches 与门Edge-Triggered Flip-Flops 74LS390 双DECADE 记数器双4-STAGE BINARY 记数器4001 Quad 2-input NOR 门4002 双4-input NOR 门4007 双Complementary Pair 与门反相器4011 Quad 2-Input NOR Buffered4013 双D-Type Flip-Flop4016 Quad Analog Switch/Quad Multiplexer4017 Decade 记数器/Divider4022 Divide-by-8 记数器/Divider with 8 Decoded Outputs4023 Triple 3-input 与非门4025 Triple 3-input NOR 门4026 DEC. COUN./DIVIDER WITH DECODED 7-SEG. DISPLAY OUTPUTS 4028 BCD to Decimal Decoder4029 Binary/Decade Up/Down 记数器4040 12-Stage Ripple-Carry Binary4046 Phase-Locked Loop4051 Single 8-Channel Analog4052 Differential 4-Channel Analog4053 Triple 2-Channel Multipl/Demul4054 显示驱动4055 显示驱动4056 显示驱动4060 14-Stage Ripple-Carry Binary C4066 Quad Bilateral Switch4067 Cmos Analog Multiplexer / Demultiplexer [266kb] 4068 8-input 与非门4069 Hex 反相器4071 Quad 2-input OR 门4072 双4-input OR 门4075 Triple 3-input OR 门4081 Quad 2-Input 与门门4082 双4-input 与门门4093 Quad 2-Input Schm.Trigger4511 BCD-to-7-Segment Latch Decade Driver4518 双BCD 记数器4583 双Schmitt Trigger4584 Hex Schmitt trigger如有侵权请联系告知删除，感谢你们的配合！。
电力载波通讯PLC行业及芯片的分析电力载波通讯PLC,是指现有电力线上进行模拟信号和数据载波通讯Power Line Communication.随着技术的进步,人们在这一领域进行了长时间的大量的研究和试验.近几年来PLC已在家庭视音频和电力抄表等方面取得重大突破,并给相关企业带来了良好的经益。
本文就PLC行业及芯片类别进行分析。
从通讯距离主要可分为长(1000M以上)、中（200M-1000M）、短（200以下）三类。
从通讯信号可分为模拟（因网络环境等原因，其产品使用已失败，其研发也几乎停止）和数字两种，目前成功应用的主要是数字通讯。
而数字通讯又分为宽带（1Mbps以上）和窄带（1Mbps以下）。
宽带（1Mbps以上）的技术和芯片主要应用于Internet的接入、家庭视音频和数据传输等。
窄带（1Mbps以下）的技术和芯片主要应用于电力抄表、远程控制等。
以上两项技术已进入实用阶段，并收到了较好的社会经济效益。
下面先分析宽带（1Mbps以上）的技术和芯片：宽带（1Mbps以上）的技术和芯片主要解决近距离的视音频和数据传输，在国外这方面的研究已有十几年的历史，并取得了很大的成功；国内虽有机构一直在跟踪研发此类产品，但一直没有任何结果，即没有任何产品推出。
国外成功的企业也只有为数不多的几家，它们主要是：美国的Intellon、英国的POEM-TECH(Siconnect)、西班牙的DS2、法国的Spidcom和日本的松下。
这些企业所推出的芯片带宽有14Mbps、22Mbps、85Mbps、200Mbps1、Intellon美国本土上市公司，行业龙头，去年完成5300万美金销售。
主要产品为14Mbps、85Mbps、200Mbps；于2002年开始销售，目前国内销价分别为$6、$9、$14，前期主要是接入市场，典型终端用户中电飞华约20万用户，但因故障率高而停止，现转入家庭市场。
2、POEM-TECH英国公司产品为22Mbps、200Mbps(09上市)，2006年开始销售，2007年进入中国，芯片价格约$5,在中国深圳设有科瑞华公司为其提供技术服务，介入门槛低。
LM1875、LM3886（LM4780）、LM4766、TDA7293、TDA7294比较及应用摘要:一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W范围内，适用于家用高保真音频功率放大器。
采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。
JeffRowland 的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
关键词:音频功率放大器功率IC TDA7294 TDA7293应用LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。
采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。
JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。
很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。
本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。
1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。
GM3533电力线载波通信线驱动芯片1、产品简介GM3533是一款应用于电力线载波的线驱动器，内部包含了2个电流反馈型放大器。
芯片具有极低的失真，可以确保在电力载波通信频段范围内发送功率谱带外信号符合规范，并且具有高达1A的电流输出能力，可以应对强烈的电力载波信道阻抗变化，在重载情况下仍然能保证信号的发送质量。
工作电流可以用外接电阻进行设置，同时可以用数字控制端口按照设定值的1/2、3/4静态电流进行工作，可以根据信道状况通过软件调节，使芯片的驱动性能得到进一步的优化。
芯片工作电压范围可以高达28V。
芯片内部集成了过流保护、温度补偿等单元模块，确保了芯片在各种条件下性能稳定可靠，使芯片在电力载波应用中具有优越的性能。
2、应用范围■电力载波通信3、特色■工作电压：6V至28V■大信号带宽：>20MHz■3次谐波抑制：>40dBc@10M/10Vpp/50Ω负载>50dBc@5M/10Vpp/50Ω负载>60dBc@2M/10Vpp/50Ω负载>76dBc@500K/10Vpp/50Ω负载■2次谐波抑制：>55dBc@10M/10Vpp/50Ω负载>60dBc@5M/10Vpp/50Ω负载>70dBc@2M/10Vpp/50Ω负载>80dBc@500K/10Vpp/50Ω负载■工作电流外部设定，可数字控制■摆率：500V/us■最大差分输出：2倍工作电压-6V@50Ω负载■TTL/CMOS兼容■温度范围-40℃to+85℃4、封装类型■QFN4×4-16L5、功能引脚定义图1、GM3533Top View序号名称说明1INP2OP2输入正端2INN2OP2输入负端3INN1OP1输入负端4INP1OP1输入正端5EN1使能端16EN2使能端27GND接地端8GND接地端9OUTP OP2输出10OUTP OP2输出11OUTN OP1输出12OUTN OP1输出13VDD供电端14VDD供电端15VCM共模电平，外接电容16REXT电流设定端，外接电阻17EP散热底盘，接地注意：EP必须在PCB设计时接露铜散热区6、典型应用电路注：其中C_option在应用于较低频率时，可以省略，同时应该减小R3、R4的阻值。
基于芯片PL3201C的机车智能电度表设计摘要：介绍电力载波芯片pl3201c设计的电力机车智能电度表的基本工作原理、结构特点。
该设计通过对元器件的选型、电路的优化设计、印刷板的走线，达到预期的设计要求。
并通过试验等手段对研制的产品进行了验证。
结果表明：新研制的电力机车智能电度表结构合理、性能可靠、精度高，电磁兼容性好。
能满足电力机车无线远程抄表系统的电能采集、数据存贮、显示和通讯等要求。
关键词：芯片pl3201c 电力机车智能电度表电磁兼容中图分类号：tp274 文献标识码：a 文章编号：1007-3973（2012）012-035-031引言随着铁路电力机车的跨越式发展，为了提高经济效益，无线远程抄表成为发展趋势。
电力机车智能电度表是无线远程抄表系统中电能采集、显示、数据信息存贮和传递的部件。
过去使用的这种类似的电度表没有采用这种大规模芯片，组成的元器件数量比较多，成本较高，且容易串入干扰，电磁兼容性较差，而且不具备无线远程抄表系统所要求的多串口通讯及存贮大量信息等的功能；pl3201c作为电能计量专用芯片，包括电能计量部分、微处理器部分（cpu）等，是一种大规模集成电路，常用于民用电力抄表。
本文基于上述芯片有着较优良的功能，为满足无线远程抄表系统的组成部件所需的性能要求，提出将pl3201c芯片作为电力机车智能电度表设计基础，采取相应设计回路来提高电磁兼容性和抗干扰的能力，防止电度表在运行中乱码的产生，增加产品的可靠性和稳定性。
2智能电度表的结构设计和工作原理机车智能电度表的主电路如图1所示，由专用芯片pl3201c、程序存贮器、显示驱动电路、数码显示电路及通信rs485接口电路等组成。
2.1输入采样电路设计机车智能电度表的输入电压和电流信号是由机车上电压变压器（变比25000v/150v等）和交流互感器（变比600a/1a等）提供的，为了满足芯片pl3201c的输入条件，本文设计了输入回路如图2所示，回路中电压的输入采样信号范围为ac：0～187.5v，把电压采样信号转换为pl3201c能处理的信号（pl3201c电压通道允许最大输入信号电压为600mv），采用电压分压采样电路，r1、r2为分流电阻，rp2为采样电阻；电流输入采样信号范围为ac：0～1.2a，把电流采样信号转换为pl3201c能处理的信号（pl3201c电流通道允许最大输入信号电压为600mv），先用电流互感器（5a/5ma）将电流输入采样信号ac：0～1.2a转换为ac：0～1.2ma，再采用双差分电压取样电路，rp1为设计的采样电阻值。
一种适合中国电力网的通信电路一种适合中国电力网的通信电路一、芯片研发背景电力网是一个近乎天然、入户率绝对第一的物理网络。
而现有的功能仅仅是传输电能，如何利用网络资源潜力，在不影响传输电能的基础上，实现窄带或宽带通信，使之成为继电信、电话、无线通信、****通信之后的又一通信网，是多年来国内外科技人员技术的又一目标。
要使电力网成为又一个新的通信网技术手段只有载波通信。
电力线载波通信又分为35KV以上的高压载波通信；10KV配电网的载波通信和民用（400V以下）电力线载波通信。
在技术上高压载波通信主要为业内业务通信。
由于网络专一性，其简单的数据通信国内外已基本成熟。
进入千家万户的民用低压电力网才是最大的通信物理网络。
但在该网络上实现通信一直是全世界科技工作者的研究课题。
由于在低压电力线上实现通信有许多技术难点：如网络不规范、节点多、隔离多、随机干扰等。
也可以说民用电力线路阻抗对通信而言是一个不确定、无规则、随机干扰，网络特性呈拓扑特性的非标准通信网。
在技术上带来很大难度，成为通信领域上的一大挑战课题。
近10年来，美国、英国、德国、以色列、中国等国的科技人员一直从事这方面的技术研究与开发。
到目前为止，国内外已有一些企业开发出了用于电力线载波通信的产品：如开发的电力线载波抄表系统在技术上取得了可喜的进步和成功，但尚未能符合用户使用要求，由于专用芯片的原因，抄表系统的抄到率最高仅能达到90%左右。
尽管如此，目前我国在该方面的技术属先进行列。
实践证明用进口通用通信芯片不可能实现我国民用电力网的可靠载波通信。
但是随着市场需求和技术的发展，将来的民用电力线载波通信必将成为一个很大的通信网，是众商家瞄准的市场。
在电力线上实现数据通信，人们进行了很多尝试。
电力线作为一种通信传输介质，具有可变信号衰减、阻抗调制、脉冲噪声以及等幅振荡波干扰等不利于数据传输的特性。
为了排除这些干扰，目前利用电力线进行通信的产品中，主要使用窄带通信方式和扩频通信方式。
低压电力线载波芯片LME2210BLME2210B是力合微电子推出的OFDM/FSK双模式电力线载波芯片。
在FSK模式下，该芯片完全支持吉林省电力公司用电信息采集系统互连互通电力线载波方案。
在OFDM模式下，LME2210B 采用四频率正交多载波技术，兼容LME2210，在大大提高载波通信数据速率的同时，具有对电力线信道自适应能力，以及较强的抗噪声和干扰能力。
LME2210B芯片内置MCU，可以运行用户定义的载波通信协议及应用程序。
LME2210B芯片集成宽动态范围自动增益控制接收前端放大器，低功耗设计，使用简单、方便。
特点及主要技术指标：∙在450kHz 频段内支持用户设置的载波工作频点。
支持吉林模式421kHz 载波频率∙调制方式：OFDM(四载波)，以及吉林模式FSK∙通信速率：OFDM模式下2400bps, FSK模式下符合吉林互连互通要求∙芯片内置MCU，以及48KB 程序存储FLASH∙芯片内置模拟接收前端，使用方便∙即使在FSK模式下也不需要外部FSK解调芯片(例如MC3361)∙发送方式：工频过零点同步发送∙串行通信接口OFDM低压电力线载波芯片LME2980OFDM已成为国内外第二代低压电力线载波通信的主流技术。
LME2980是国内首款OFDM低压电力线载波芯片, 针对国内电网环境及低压电力线载波通信应用需求而优化设计，具有国际领先的技术及性能。
OFDM与采用单频点、简单调制（BPSK或BFSK）的第一代载波技术相比具有以下主要特点：1) 抗干扰能力强，对电网信道具有自适应能力，通信可靠、稳定。
这主要是由于OFDM采用多个正交子载波（通常数百个甚至上千个）同时传输数据。
而第一代载波技术只使用一个频点。
2) 通信速率高，因而通信效率高，实时性强。
OFDM典型的通信速率在几十kbps，而第一代载波技术大都在500bps以下。
LME2980支持500 kHz 低压电力线载波通信专用频段, 在此频段内用户可根据实际应用需求选择并设置工作频点及带宽。
