旋变与海德汉的区别

数控机床之所以加工精度好、生产效率高，其主要决定因素是编程的准确性。

编程需要依靠系统来完成。

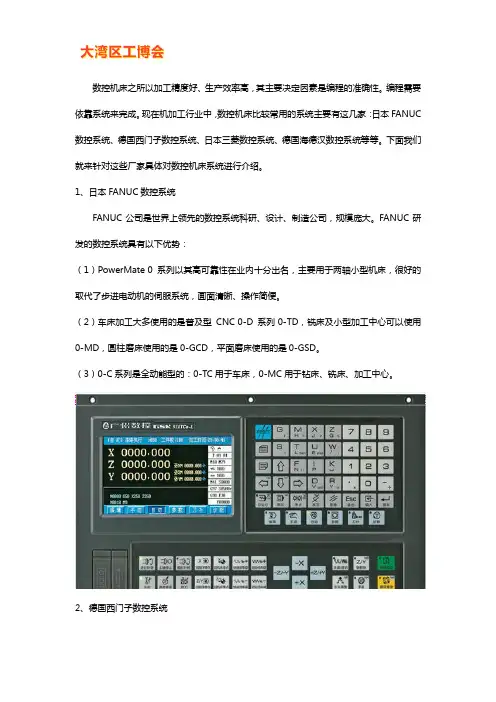

现在机加工行业中，数控机床比较常用的系统主要有这几家：日本FANUC 数控系统、德国西门子数控系统、日本三菱数控系统、德国海德汉数控系统等等。

下面我们就来针对这些厂家具体对数控机床系统进行介绍。

1、日本FANUC数控系统FANUC公司是世界上领先的数控系统科研、设计、制造公司，规模庞大。

FANUC研发的数控系统具有以下优势：（1）PowerMate 0系列以其高可靠性在业内十分出名，主要用于两轴小型机床，很好的取代了步进电动机的伺服系统，画面清晰、操作简便。

（2）车床加工大多使用的是普及型CNC 0-D系列 0-TD，铣床及小型加工中心可以使用0-MD，圆柱磨床使用的是0-GCD，平面磨床使用的是0-GSD。

（3）0-C系列是全动能型的：0-TC用于车床，0-MC用于钻床、铣床、加工中心。

2、德国西门子数控系统西门子公司是德国老牌电气工程领域企业，其业务涉及广泛，遍布于工业、能源、医疗以及基础设施领域。

并以其不断创新、良好的品质以及超高可靠性被人们所认可。

SIEMENS 公司的数控系统，主要采用的是模块化的结构设计，经济性好，在一种标准的硬件上，配置多种软件，满足各种加工工艺以及各种机床需求。

伴随着电子技术的发展，大规模的集成电路的出现，让新的数控机床系统结构变得更加简便、紧凑、性能更强，价格更低。

SIEMENS公司CNC装置主要系列有SINUMERIK3/8/810/820/850/880/805/802/840系列。

3、日本三菱数控系统日本三菱电机主要生产配电用的机械器具，电加工产品，变频调速器、伺服系统机器、数控装置及其零部件。

在生产中，常用到的三菱数控系统有：M700V系列；M70V系列；M70系列；M60S 系列；E68系列；E60系列；C6系列；C64系列；C70系列。

M700V系列作为高端系列，主要用于高精加工，支持五轴联动。

海德汉光栅尺精度等级摘要：一、海德汉光栅尺简介二、海德汉光栅尺的精度等级及其含义三、精度等级为±5时的应用场景四、如何选择合适的精度等级的光栅尺五、光栅尺的维护与保养正文：海德汉光栅尺是一种高精度的测量工具，被广泛应用于各种工业领域。

其精度等级是衡量光栅尺测量精度的重要指标。

本文将详细介绍海德汉光栅尺的精度等级及其含义，以及在选择光栅尺时需要注意的事项。

一、海德汉光栅尺简介海德汉光栅尺是一种利用光栅原理进行测量的线性传感器，具有高精度、高稳定性、抗干扰能力强等优点。

它主要由光栅尺主体、读数头和信号传输线组成。

光栅尺主体上有均匀分布的光栅线，读数头通过扫描光栅线产生电信号，从而实现对物体的线性位移测量。

二、海德汉光栅尺的精度等级及其含义海德汉光栅尺的精度等级分为±1、±2、±5等。

精度等级±5表示在1m 量程内，光栅尺的最大测量误差为±5微米。

这意味着在正常工作条件下，光栅尺的测量结果在1m范围内最大偏差为±5微米。

精度等级越高，光栅尺的测量精度越高，但相应的价格也越高。

三、精度等级为±5时的应用场景精度等级为±5的光栅尺适用于对测量精度要求较高的场合，例如精密机床、自动化生产线等。

这些场景中对物体的位移测量要求较高，使用精度等级为±5的光栅尺可以满足这些需求。

四、如何选择合适的精度等级的光栅尺在选择光栅尺时，需根据实际应用场景和对测量精度的要求来确定合适的精度等级。

对于对测量精度要求较高的场景，可选择精度等级为±1或±2的光栅尺；对于对测量精度要求较低的场景，可以选择精度等级为±5的光栅尺。

同时，还需考虑光栅尺的量程、抗干扰能力等性能指标。

五、光栅尺的维护与保养为确保光栅尺的正常工作和延长使用寿命，日常维护保养十分重要。

首先，要避免光栅尺受潮、受尘，保持清洁；其次，定期检查光栅尺的连接线和读数头，确保信号传输畅通；最后，在使用过程中切勿猛拉猛拽光栅尺，以免损坏光栅线。

heidenhain旋转编码器原理特点heidenhain旋转编码器是集光机电技术于一体的速度位移传感器。

增量式heidenhain增量式编码器轴旋转时，有相应的相位输出。

其旋转方向的判别和脉冲数量的增减，需借助后部的判向电路和计数器来实现。

其计数起点可任意设定，并可实现多圈的无限累加和测量。

还可以把每转发出一个脉冲的Z信号，作为参考机械零位。

当脉冲已固定，而需要提高分辨率时，可利用带90度相位差A，B的两路信号，对原脉冲数进行倍频。

绝对值heidenhain绝对值编码器轴旋转器时，有与位置一一对应的代码（二进制，BCD码等）输出，从代码大小的变更即可判别正反方向和位移所处的位置，而无需判向电路。

它有一个绝对零位代码，当停电或关机后再开机重新测量时，仍可准确地读出停电或关机位置地代码，并准确地找到零位代码。

一般情况下绝对值编码器的测量范围为0～360度，但特殊型号也可实现多圈测量。

正弦波heidenhain正弦波编码器也属于增量式编码器，主要的区别在于输出信号是正弦波模拟量信号，而不是数字量信号。

它的出现主要是为了满足电气领域的需要－用作电动机的反馈检测元件。

在与其它系统相比的基础上，人们需要提高动态特性时可以采用这种编码器。

为了保证良好的电机控制性能，编码器的反馈信号必须能够提供大量的脉冲，尤其是在转速很低的时候，采用传统的增量式编码器产生大量的脉冲，从许多方面来看都有问题，当电机高速旋转（6000rpm）时，传输和处理数字信号是困难的。

在这种情况下，处理给伺服电机的信号所需带宽（例如编码器每转脉冲为10000）将很容易地超过MHz门限；而另一方面采用模拟信号大大减少了上述麻烦，并有能力模拟编码器的大量脉冲。

这要感谢正弦和余弦信号的内插法，它为旋转角度提供了计算方法。

这种方法可以获得基本正弦的高倍增加，例如可从每转1024个正弦波编码器中，获得每转超过1000，000个脉冲。

接受此信号所需的带宽只要稍许大于100KHz即已足够。

旋转变压器与编码器的区别The Standardization Office was revised on the afternoon of December 13, 2020从原理上讲，旋转变压器是采用电磁感应原理工作，随着旋转变压器的转子和定子角位置不同，输出信号可以实现对输入正弦载波信号的相位变换和幅值调制，最终由专用的信号处理电路或者某些具备一定功能接口的DSP和单片机，根据输出信号的幅值和相位与正弦载波信号的关系，解析出转子和定子间的角位置关系。

旋转变压器有单对极和多对极之分，n对极的又被习惯地称为n倍速。

在一个极对的角度范围内（单对极就是一整圈），旋转变压器信号经处理后的结果一般都具有反映绝对位置的特性，即可反映当前角位置是处于0～360度（电角度）中的多少度上。

目前商用分辨率可以做到2的12次方以上，直至2的16次方，再高就比较困难了。

典型的旋转变压器本体由硅钢片和漆包线构成，不包含任何电子元件，因而抗震能力和温度特性极佳，因而其抗恶劣环境的工作能力远胜于普通旋转编码器，在军工产品中具有广泛应用。

典型的旋转编码器采用光栅原理，用光电方法进行角位置检测，又可分为增量式和绝对式等类型.旋转变压器简称旋变,是一种输出电压随转子转角变化的信号元件。

当励磁绕组以一定频率的交流电压励磁时，输出绕组的电压幅值与转子转角成正余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角成线性关系。

按励磁方式分，多摩川旋转变压器分BRT和BRX两种，BRT是单相励磁两相输出；BRX是双相励磁单相输出。

用户往往选择BRT型的旋变，因为它易于解码。

有增量型和绝对型增量型只是测角位移(间接为角速度)增量,以前一时刻为基点.而绝对型测从开始工作后角位移量.增量型测小角度准,大角度有累积误差绝对型测小角度相对不准,但大角度无累积误差说简单点的编码器更精确采用的是脉冲计数旋转变压器就不是脉冲技术而是模拟量反馈据我所知区别如下： 1、编码器多是方波输出的，旋变是正余弦的，通过芯片解算出相位差。
