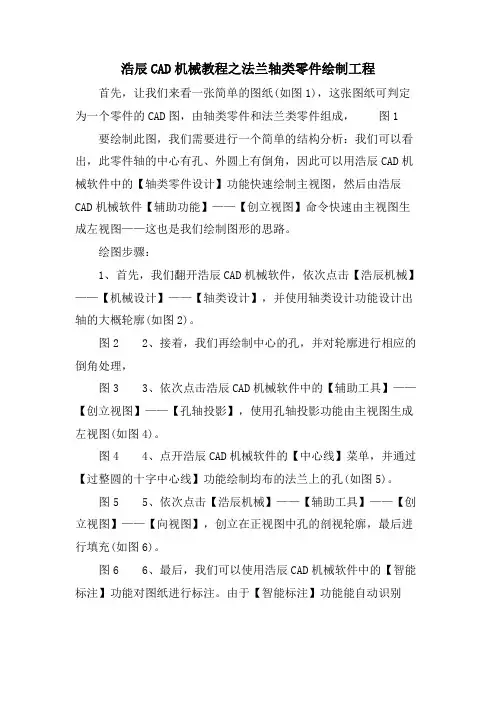

浩辰CAD机械教程之法兰轴类零件绘制工程首先，让我们来看一张简单的图纸(如图1)，这张图纸可判定为一个零件的CAD图，由轴类零件和法兰类零件组成，图1要绘制此图，我们需要进行一个简单的结构分析：我们可以看出，此零件轴的中心有孔、外圆上有倒角，因此可以用浩辰CAD机械软件中的【轴类零件设计】功能快速绘制主视图，然后由浩辰CAD机械软件【辅助功能】——【创立视图】命令快速由主视图生成左视图——这也是我们绘制图形的思路。
绘图步骤：
1、首先，我们翻开浩辰CAD机械软件，依次点击【浩辰机械】——【机械设计】——【轴类设计】，并使用轴类设计功能设计出轴的大概轮廓(如图2)。
图2 2、接着，我们再绘制中心的孔，并对轮廓进行相应的倒角处理，
图3 3、依次点击浩辰CAD机械软件中的【辅助工具】——【创立视图】——【孔轴投影】，使用孔轴投影功能由主视图生成左视图(如图4)。
图4 4、点开浩辰CAD机械软件的【中心线】菜单，并通过【过整圆的十字中心线】功能绘制均布的法兰上的孔(如图5)。
图5 5、依次点击【浩辰机械】——【辅助工具】——【创立视图】——【向视图】，创立在正视图中孔的剖视轮廓，最后进行填充(如图6)。
图6 6、最后，我们可以使用浩辰CAD机械软件中的【智能标注】功能对图纸进行标注。
由于【智能标注】功能能自动识别
线、圆弧、角度等对象，并且在标注后可以对标注进行【超级】，因此我们可以方便的在标注前后添加前后缀。

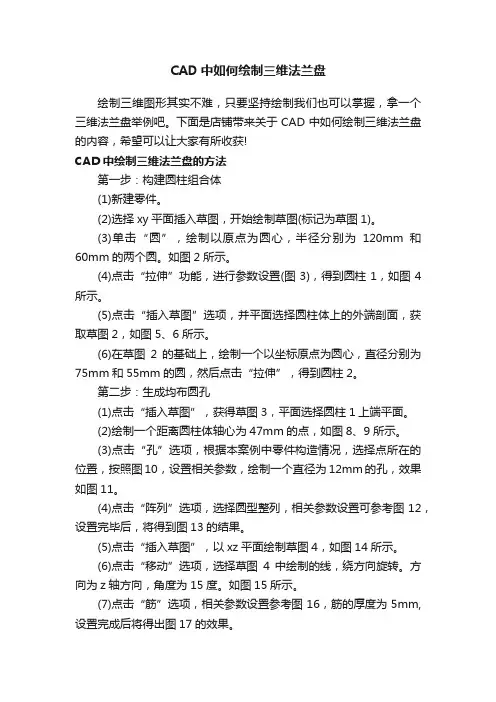

CAD中如何绘制三维法兰盘绘制三维图形其实不难，只要坚持绘制我们也可以掌握，拿一个三维法兰盘举例吧。
下面是店铺带来关于CAD中如何绘制三维法兰盘的内容，希望可以让大家有所收获!CAD中绘制三维法兰盘的方法第一步：构建圆柱组合体(1)新建零件。
(2)选择xy平面插入草图，开始绘制草图(标记为草图1)。
(3)单击“圆”，绘制以原点为圆心，半径分别为120mm和60mm的两个圆。
如图2所示。
(4)点击“拉伸”功能，进行参数设置(图3)，得到圆柱1，如图4所示。
(5)点击“插入草图”选项，并平面选择圆柱体上的外端剖面，获取草图2，如图5、6所示。
(6)在草图2的基础上，绘制一个以坐标原点为圆心，直径分别为75mm和55mm的圆，然后点击“拉伸”，得到圆柱2。
第二步：生成均布圆孔(1)点击“插入草图”，获得草图3，平面选择圆柱1上端平面。
(2)绘制一个距离圆柱体轴心为47mm的点，如图8、9所示。
(3)点击“孔”选项，根据本案例中零件构造情况，选择点所在的位置，按照图10，设置相关参数，绘制一个直径为12mm的孔，效果如图11。
(4)点击“阵列”选项，选择圆型整列，相关参数设置可参考图12，设置完毕后，将得到图13的结果。
(5)点击“插入草图”，以xz平面绘制草图4，如图14所示。
(6)点击“移动”选项，选择草图4中绘制的线，绕方向旋转。
方向为z轴方向，角度为15度。
如图15所示。
(7)点击“筋”选项，相关参数设置参考图16，筋的厚度为5mm,设置完成后将得出图17的效果。
(8)点击“阵列”，相关参数设置参考如图18所示，该步骤与上面对孔进行阵列操作是类似的。
(9)点击“圆角”，为法兰盘生成圆角特征，圆柱的边圆角为2mm，筋的边圆角为1mm，如图19所示。
经过上述两大步骤的操作，即可通过三维CAD/CAM软件中望3D 完成法兰盘零件的建模。
法兰盘铸造工艺课程设计全套图纸加153893706设计题目：法兰盘目录一、设计任务 (1)二、生产条件和技术要求 (1)2.1、生产性质：小批量生产 (1)2.2、材料：Q275 (1)2.3、零件加工方法 (1)三、工艺设计过程 (2)3.1、浇注位置与分型面 (3)3.2、铸造工艺参数的确定 (4)3.2.1机械加工余量 (4)3.2.2拔模斜度 (4)3.2.3铸铁的铸造收缩率 (4)3.2.4铸造圆角 (5)3.3、型芯、冷铁和冒口的确定 (5)3.4、浇注系统 (6)3.4.1浇道的设计 (6)3.4.2.1浇注系统截面的选择 (6)3.4.2.2浇注系统断面尺寸的设计 (7)一、设计任务1.1、绘制零件图1.2、绘制铸件图1.3、编写毛坯工艺设计说明书二、生产条件和技术要求2.1、生产性质：小批量生产2.2、材料：Q2752.3、零件加工方法：零件上有多个孔，除中间的大孔需要铸造以外，其他孔在考虑加工余量后不宜铸造成型，采用机械方法加工，均不铸出。
造型方法：手工造型造芯方法：手工制芯三、工艺设计过程3.1、浇注位置与分型面分型面设计及浇注位置的选择浇注位置选择原则：1）.浇注位置应有利于所确定的凝固顺序，而且要有利于铸件的补缩以及冒口的安放2）.铸件的重要部分应尽量置于下部3）.重要加工面应朝下或呈直立状态4）.应使铸件的大平面朝下5）.应保证铸件能充满6）.应使合型位置、浇注位置和铸件冷却位置相一致分型面选择原则：1）.应使铸件全部或大部置于同一半型内2）.应尽量减少分型面的的数目3）.分型面应尽量选用平面4）.分型面通常选在铸件的最大截面处，尽量不使砂箱过高确定方案：根据原则1与4选择位于一侧的最大端面为分型面。
（详情见铸造工艺图）3.2、铸造工艺参数的确定3.2.1机械加工余量机械加工余量是指在铸件加工表面上留下的、准备用机械加工方法切去的金属层的厚度，目的是获得精确的尺寸和光洁的表面，以符合设计的要求。
三维设计法兰盘设计步骤
1.新建零件
2.草图绘制->选择基准面（前视基准面）
（圆直径为54，进而调用智能尺寸，对草图所画之圆进行尺寸标注）
推出草图绘制，进入特征栏，对其进行拉伸
3.以所建立的圆柱体的某一面作为基准面进入草图绘制，
进而用ctrl+8来实现基准面的正视或者用
双击更改尺寸
4.选择拉伸切除（以小圆为基，即在左侧选择草图基准面）
拉伸切除后旋转零件图为
5.进而，以未切除面为基准面进入草图绘制页面。
进入画基准面的流程：
（1）选择直线的中心线绘制，中心线竖直据圆心23厘米（智能
尺寸标注）
退出草图绘制进入特征页面，进行基准面的绘制（参考几何体）
第一参考：
第二参考：
（注意成135度）
由此基准面生成。
接下来，以基准面进入草图绘制
以中心线为边画边角矩形，进而进行尺寸标注（长20，宽16）。
选择裁剪实体，把相应的线裁减掉。
（注意：选择裁剪到最近端）。

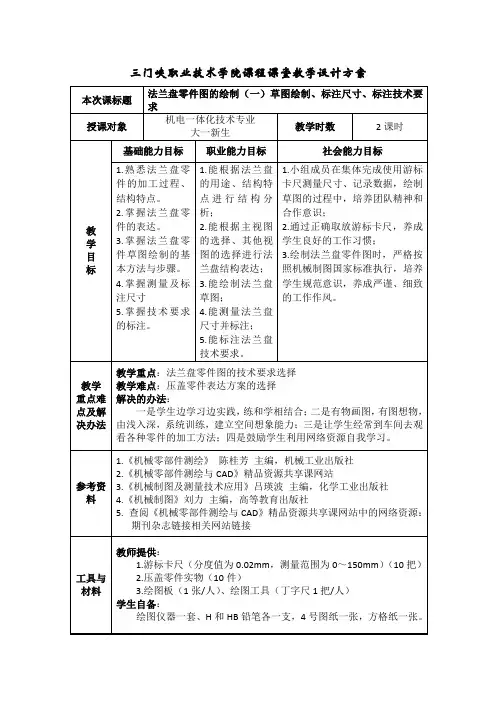

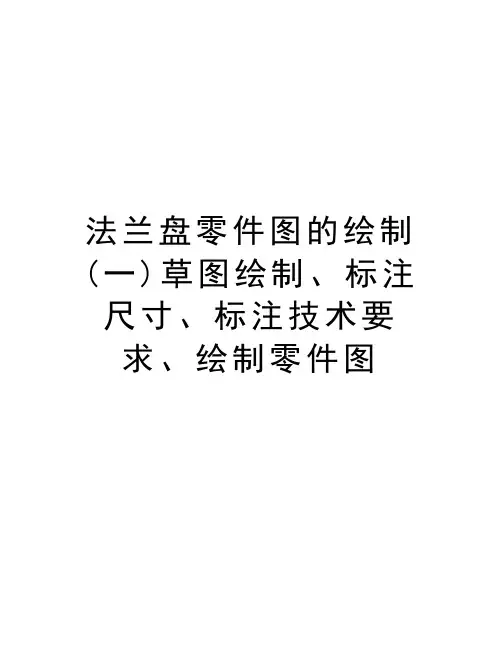

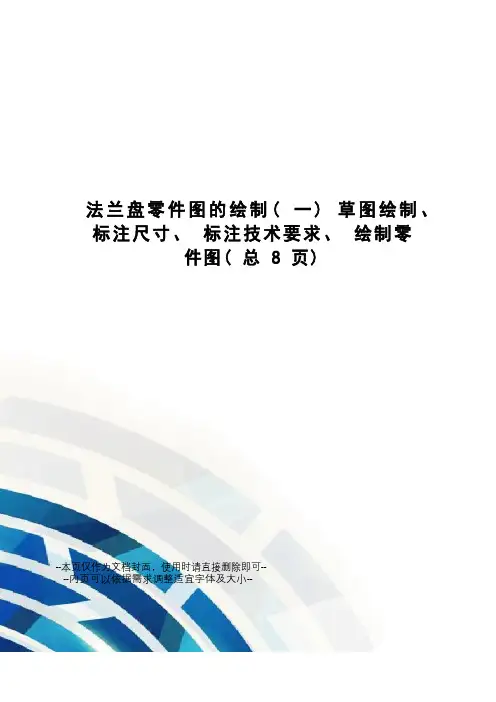

法兰盘零件图的绘制(一)草图绘制、标注尺寸、标注技术要求、绘制零件图( 总 8 页)--本页仅作为文档封面，使用时请直接删除即可----内页可以依据需求调整适宜字体及大小--三门峡职业技术学院课程课堂教学设计方案本次课标题法兰盘零件图的绘制〔一〕草图绘制、标注尺寸、标注技术要求授课对象机电一体化技术专业大一生教学时数 2 课时根底力量目标1.生疏法兰盘零件的加工过程、构造特点。
2.把握法兰盘零教件的表达。
学 3.把握法兰盘零目件草图绘制的基标本方法与步骤。
4.把握测量及标注尺寸5.把握技术要求的标注。
职业力量目标社会力量目标1.能依据法兰盘 1.小组成员在集体完成使用游标的用途、构造特卡尺测量尺寸、记录数据，绘制点进展构造分草图的过程中，培育团队精神和析；合作意识；2.能依据主视图 2.通过正确取放游标卡尺，养成的选择、其他视学生良好的工作习惯；图的选择进展法 3.绘制法兰盘零件图时，严格按兰盘构造表达；照机械制图国家标准执行，培育3.能绘制法兰盘学生标准意识，养成严谨、细致草图；的工作作风。
4.能测量法兰盘尺寸并标注； 5.能标注法兰盘技术要求。
教学重点难点及解决方法参考资料教学重点：法兰盘零件图的技术要求选择教学难点：压盖零件表达方案的选择解决的方法：一是学生边学习边实践，练和学相结合；二是有物画图，有图想物，由浅入深，系统训练，建立空间想象力量；三是让学生常常到车间去观看各种零件的加工方法；四是鼓舞学生利用网络资源自我学习。
1.《机械零部件测绘》陈桂芳主编，机械工业出版社2.《机械零部件测绘与CAD》精品资源共享课网站3.《机械制图及测量技术应用》吕瑛波主编，化学工业出版社4.《机械制图》刘力主编，高等教育出版社5.查阅《机械零部件测绘与 CAD》精品资源共享课网站中的网络资源：期刊杂志链接相关网站链接工具与材料教师供给：1.游标卡尺〔分度值为，测量范围为 0～150mm〕〔10 把〕2.压盖零件实物〔10 件〕3.绘图板〔1 张/人〕、绘图工具〔丁字尺 1 把/人〕学生自备：绘图仪器一套、H 和HB 铅笔各一支，4 号图纸一张，方格纸一张。
