岛电仪表选型手册

操作手册（第二版）首先感谢您使用本公司的产品！在您使用之前请仔细阅读本说明书，如有疑问敬请电话垂询。

操作手册目录1．概述1LQ16P 系列上海磊强实业有限公司单相电力调整器ＬｅｉｑｉａｎｇＡｕｔｏｍａｔｉｏ上海磊强-------------------------------------------------------------------------2．主要技术指标及主要功能简介---------------------------------------3．装箱清单-----------------------------------------------------------------4．选型表-------------------------------------------------------------------5．安装及使用须知------------------------------------------------------------6．LQ16P 接线说明-----------------------------------------------------------6.1常用的五种接线方式-----------------------------------------------6.2整机接线图-----------------------------------------------------------7.接假负载调试-------------------------------------------------------------8.接实际负载调试----------------------------------------------------------9.电流限制（选件）-------------------------------------------------------10.过流报警功能（选件）--------------------------------------------------11.恒流功能（选件）-------------------------------------------------------12.调功/调压一体化功能（选件）----------------------------------------13.常见故障及解决方法----------------------------------------------------16.LQ16P 控制板端子位置布置图及部分功能设置说明------------17.尺寸及安装孔距图-------------------------------------------------------122333444455668914.线性化调节输出示意图及缓起动的意义--------------------7加热器特性-------------------------------------------------------------715.1.使用注意事项1. 请不要用手触及电力调整器内部，以防触电。

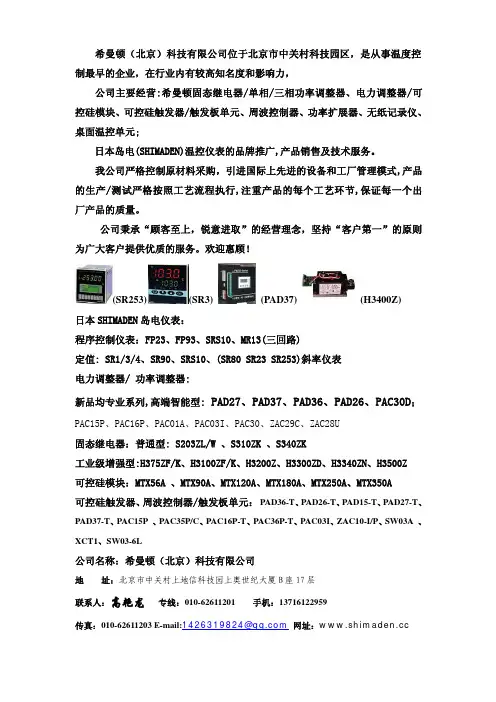

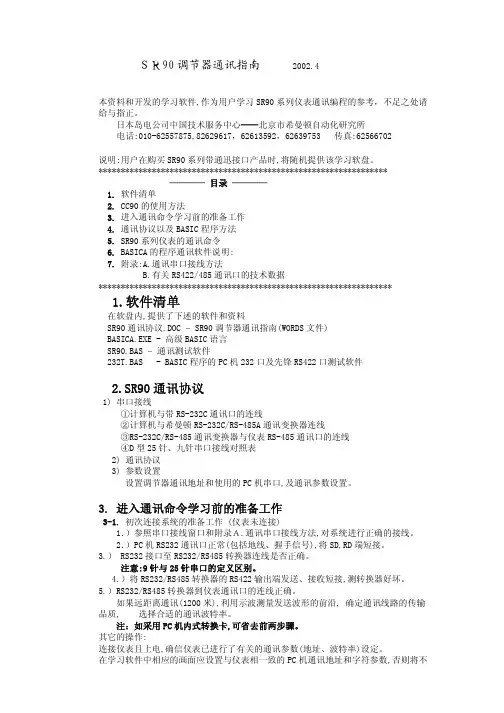

日本岛电 SR23 PID 调节器中文说明书SR23为日本岛电公司新一代高分辨率-高性能-高精度0.1级PID 调节器，具有完全自由输入，五位超大高亮的字符显示，液晶状态指示。

十组专家PID 参数，更高级的区域PID 算法。

带手动输出调整，具有停电和故障保护、模拟变送、通讯接口，10组可预置设定值带斜率，高分辨率千度带小数点，铂电阻0.000～30.000，1/14000调节分辩率。

是广泛用于半导体制造，仪表计量，传感器标定，环境试验设备，石油化工，热处理等领域的高精度仪表。

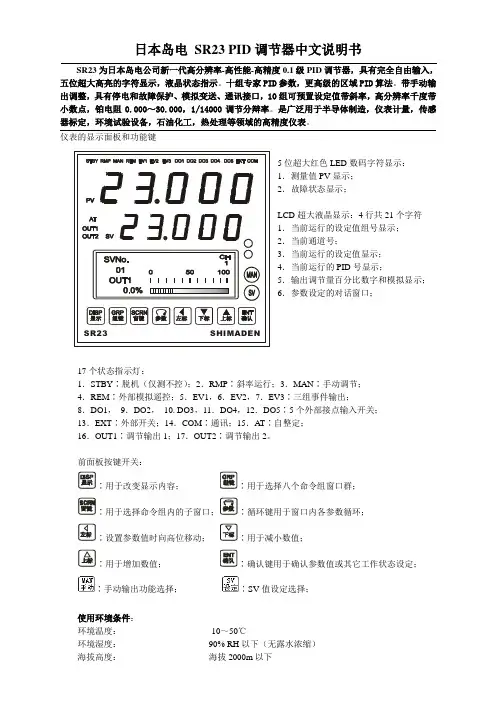

仪表的显示面板和功能键5位超大红色LED 数码字符显示： 1．测量值PV 显示； 2．故障状态显示；LCD 超大液晶显示：4行共21个字符 1．当前运行的设定值组号显示； 2．当前通道号；3．当前运行的设定值显示； 4．当前运行的PID 号显示；5．输出调节量百分比数字和模拟显示； 6．参数设定的对话窗口；17个状态指示灯：1．STBY ∶脱机（仅测不控）；2．RMP ∶斜率运行；3．MAN ∶手动调节； 4．REM ∶外部模拟遥控；5．EV1，6．EV2，7．EV3∶三组事件输出；8．DO1， 9．DO2， 10. DO3，11．DO4，12．DO5∶5个外部接点输入开关； 13．EXT ∶外部开关；14．COM ∶通讯；15．AT ∶自整定； 16．OUT1∶调节输出1；17．OUT2∶调节输出2。

前面板按键开关：∶用于改变显示内容； ∶用于选择八个命令组窗口群； ∶用于选择命令组内的子窗口；∶循环键用于窗口内各参数循环； ∶设置参数值时向高位移动； ∶用于减小数值；∶用于增加数值； ∶确认键用于确认参数值或其它工作状态设定； ∶手动输出功能选择；∶SV 值设定选择；使用环境条件：环境温度： -10～50℃环境湿度： 90% RH 以下（无露水浓缩） 海拔高度： 海拔2000m 以下SHIMADENSR23提供电压：100～240V AC ±10％ 50/60Hz功耗：15V A以下输入噪声变化率：正常模式40dB min（50/60Hz）普通模式120dB min（50/60Hz）可应用标准：安全IEC 6101-1 和EN 61010-1EMC（电磁兼容性）EN 61326防护等级：前面板防尘、防水（相当于IP66，NEMA4X）NEMA－国际电气制造业协会外壳材料：PC树脂模（相当于UL94-1）（UL－(美国)保险商实验所）外形尺寸：高96×宽96×深110（mm）仪表板厚度： 1.0～4.0mm之间开孔尺寸：高92×宽92mm重量：600g以下尊敬的用户，在使用前请确认SR23的选型型号是否符合您的系统要求。

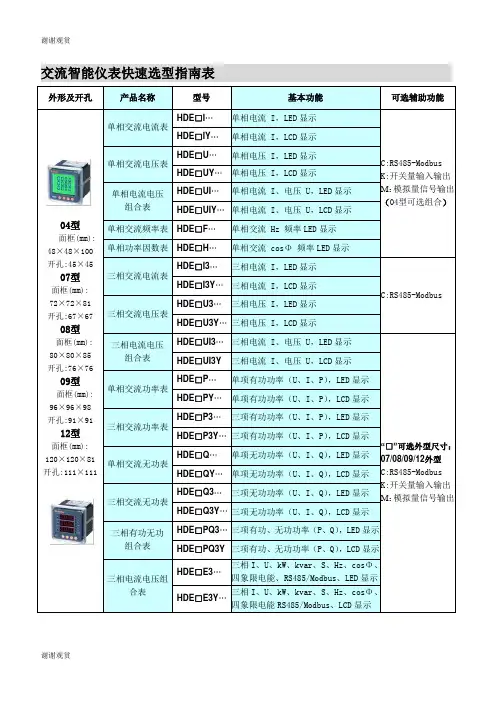

外形及开孔产品名称 型号基本功能可选辅助功能04型面框(mm):48×48×100开孔:45×4507型面框(mm):72×72×81开孔:67×67 08型面框(mm): 80×80×85 开孔:76×7609型面框(mm):96×96×98开孔:91×9112型面框(mm):120×120×81 开孔:111×111单相交流电流表HDE □I … 单相电流 I ，LED 显示 C:RS485-ModbusK:开关量输入输出 M ：模拟量信号输出（04型可选组合）HDE □IY …单相电流 I ，LCD 显示 单相交流电压表HDE □U …单相电压 I ，LED 显示HDE □UY … 单相电压 I ，LCD 显示单相电流电压 组合表 HDE □UI … 单相电流 I 、电压 U ，LED 显示HDE □UIY … 单相电流 I 、电压 U ，LCD 显示 单相交流频率表 HDE □F …单相交流 Hz 频率LED 显示 单相功率因数表 HDE □H … 单相交流 cos Φ 频率LED 显示 三相交流电流表HDE □I3…三相电流 I ，LED 显示C:RS485-ModbusHDE □I3Y … 三相电流 I ，LCD 显示三相交流电压表HDE □U3… 三相电压 I ，LED 显示 HDE □U3Y … 三相电压 I ，LCD 显示三相电流电压 组合表 HDE □UI3… 三相电流 I 、电压 U ，LED 显示“□”可选外型尺寸：07/08/09/12外型C:RS485-ModbusK:开关量输入输出 M ：模拟量信号输出 HDE □UI3Y 三相电流 I 、电压 U ，LCD 显示 单相交流功率表HDE □P … 单项有功功率（U 、I 、P ），LED 显示 HDE □PY … 单项有功功率（U 、I 、P ），LCD 显示 三相交流功率表HDE □P3… 三项有功功率（U 、I 、P ），LED 显示HDE □P3Y … 三项有功功率（U 、I 、P ），LCD 显示 单相交流无功表HDE □Q …单项无功功率（U 、I 、Q ），LED 显示 HDE □QY … 单项无功功率（U 、I 、Q ），LCD 显示 三相交流无功表HDE □Q3… 三项无功功率（U 、I 、Q ），LED 显示HDE □Q3Y … 三项无功功率（U 、I 、Q ），LCD 显示 三相有功无功 组合表 HDE □PQ3… 三项有功、无功功率（P 、Q ），LED 显示 HDE □PQ3Y 三项有功、无功功率（P 、Q ），LCD 显示 三相电流电压组合表HDE □E3… 三相I 、U 、kW 、kvar 、S 、Hz 、cos Φ、 四象限电能、RS485/Modbus 、LED 显示 HDE □E3Y …三相I 、U 、kW 、kvar 、S 、Hz 、cos Φ、 四象限电能RS485/Modbus 、LCD 显示外形及开孔产品名称型号基本功能可选辅助功能04型面框(mm):48×48×100 开孔:45×4507型面框(mm):72×72×81 开孔:67×67 直流电流表HDE□DI…单路直流电流检测，LED显示无HDE□DIY…单路直流电流检测，LCD显示无HDE09DI…单路直流电流检测，LED显示HDE09DIY…单路直流电流检测，LCD显示HDE09BDI…单路直流电流检测，LED显示HDE09BDIY 单路直流电流检测，LCD显示HDE12DI…单路直流电流检测，LED显示HDE12DIY…单路直流电流检测，LCD显示直流电压表HDE□DU…单路直流电压检测，LED显示模拟量HDE□DUY…单路直流电压检测，LCD显示模拟量HDE09DU…单路直流电流检测，LED显示HDE09DUY…单路直流电流检测，LCD显示HDE09BDU…单路直流电流检测，LED显示HDE09BDUY 单路直流电流检测，LCD显示HDE12DU…单路直流电流检测，LED显示HDE12DUY…单路直流电流检测，LCD显示直流电流电压组合表HDE09DUI…单路直流电流电压检测，LED显示HDE09DUIY 单路直流电流电压检测，LCD显示HDE09BDUI 单路直流电流电压检测，LED显示HDE09BDUIY 单路直流电流电压检测，LCD显示直流电能表HDE09DE…单路直流电能检测，LED显示HDE09DEY…单路直流电能检测，LCD显示HDE09BDE…单路直流电能检测，LED显示HDE09BDEY 单路直流电能检测，LCD显示控制信号数显表HDE09DI/…输入直流电流75mv、电压300V,LED显示HDE09PT/…热电阻/电偶信号输入,LED显示HDE09GK/…输入模拟量信号,LED显示对应所需值产品概述HDE 系列智能电测仪表是汉德尔电气参照GB/T 22264.1-208《安装式数字显示电测仪表第一部分；定义通用要求》、GB/T 21705-2008《低压电器电力监测器》、GB/T 17215.301-2007《多功能电能表特殊要求》等标准进行研发生产，针对电力系统、工矿企业、公共设施、智能建筑中的单三相电力参数监测与内部计量考核而研发的高精度、高可靠性及高性价比的智能电测仪表。

SMT0系列智能电力仪表选型手册北京斯达森电气有限公司Beijing Electric Co.,Ltd.北京斯达森电气有限公司成立于2005主营电气传动、智能化电力电子产品, 是集研发、设计、生产、销售、服务为一体的高新技术企业。

依托信息产业部第六电子研究所的雄厚科研力量电气传动专家。

公司拥有一套严格、科学的管理制度以及完善的研发实验设备。

经过多年的实践应用部分业绩北京奥运会网球馆华北油田首都钢铁公司神东煤炭集团一汽大众上海世博会世博轴北京故宫博物院内蒙古伊和乌素风力发电场ISO 9000 认证证书CE 认证证书专利证书高压软起型试报告高压软起软著证书智能电表软著证书CCC 认证证书CCC 认证证书国网计量检验报告计量校准证书1命名意义SMT 可选配功能测量对象本体选配I0数量本体可选配功能C: RS485通信 DI: 开关量输入DO: 开关量输出 AI: 模拟量输入AO: 模拟量输出 PO: 脉冲输出WF: WIFI 通信1：单相 3:三相缺省：无1: 1路2: 2路 3: 3路S1-S6：IO 组合(三相)DP: Profibus-DP (三相)S1-S7：IO 组合(单相)功能代码I: 电流 U:电压 UI: 电压电流F: 频率 PF:功率因数 P: 有功功率Q: 无功功率 PQ:有功/无功功率 EP: 电度E: 电能 M:多功能 R:复费率多功能H: 谐波多功能 RH:复费率谐波多功能显示T: 液晶显示 E:数码显示系列号北京斯达森电气有限公司智能电力仪表产品0: 0系列智能电力仪表1: 1系列智能电力仪表3: 3系列智能电力仪表外形注:1. 本体可选配功能，三相表可选一路模拟量输出(AO)，加2路(72×72表)或3路(96×96、96×48表)开关量输入(DI)或输出(DO ，DO 中可选1路脉冲输出PO 或模拟量输入AI)。

单相表可选1路开关量输入(DI)或输出(DO)，或者1路脉冲输出PO 。
