蚀纹前表面处理A. 垂直壁面拔模斜度要求我们最常被问到的问题是："我需要多大的拔模斜度?"常规经验是每.001"深度纹需要 1 度的拔模角,在薄壁成型件的设计和高压模塑中则需增大拔模斜度。
重要事项：垂直壁是内壁还是外壁？如果是内壁，成型件在成型中会收缩粘着在壁上，因此需要更大的拔模斜度，以完成纹形或浅纹形。
凹口在表纹加工过程中，会从模具上除去部分金属。
有时纹形区的垂直壁上有封闭区域，或者你需要在分型线位置的纹形上留一段不加纹区域。
此时就会因纹刻时除去部分金属而形成“凹口”或反拔模角。
从而引起擦痕，拉痕，成型件粘着或更严重问题如：模具闭锁。
金属切除和成型深度需注意的重要一点是：任何纹形的成形深度并不一定等于需切除的金属量。
对车纹来说尤其如此，很多纹形的金属切除量和纹形深度有很大差别。
为达到汽车外观标准，很多纹形需多次蚀刻使成型件符合母版。
每次蚀刻都会去掉金属，甚至成型件上适应拔模需要的较浅区域也需去除大量金属。
对潜在凹口也需考虑此因素，表纹加工后对纹刻时除去金属的区域进行手工修复使该区域融合时同样应注意这点。
B. 分离线处理分离线保护不同类型的部件要求采用不同的分离线处理方法。
我们可以为您提供及时的分离线的蚀刻，或者为您的分离线留一个0.005”—0.750”的边距。
C. 表纹加工后电镀/表纹加工后电镀完成表纹加工后，可对很多纹样进行电镀而不影响它的完整性和功能。
快速镀硬铬或镍的镀层厚度通常为.0003" to .0005"，它不会使纹样变浅或有明显外观变化。
如果你需在纹形加工后电镀模具，最好在纹形加工前通知我们以获得帮助。
D. 蚀纹处理前电镀/涂层模具表面精度要求如果需纹刻的模具表面已镀镍、硬铬、特氟龙或有其他能提高模具耐磨性和/或抗腐蚀性的表面涂层，则此涂层必须完全清除以保证模具蚀纹加工处理效果。
E.显著部件您可以在蓝本或聚脂薄膜上作精确、完事的标注，指导我们需要怎样蚀刻，要确保图档显示了各个不同区域的交叉部分。
模具晒纹资料大全——免费领取
粉丝福利
蚀纹目的：增进塑胶零件的外观质感，使产品呈现多变化或全新的设计
蚀纹分类：分喷砂和化学蚀刻两大类. 化学蚀刻又包括梨地, 皮纹, 柄纹,几何图形,木纹,发线等
蚀纹钢材仅限于含铬量较低的金属，象Nak80(P21),738(P20),738H(P20),
718H(P20),S136(420),S136H(420),8407(H13),2083(420)…
下述表格是美国MoldTech 公司提供的参数。
若蚀其他公司型号要对照两者纹板找到相当的型号再参照表。
表格中出模斜度是根据
ABS 料测定而得。
实际运用时要根据成形条件，成形材料，胶厚的变化等情况作调整。
下述表格是日本妮红咬花公司提供的参数。
若蚀其他公司型号要对照两者纹板找到相当的型号再参照表。
表格中出模斜度是根据ABS 料测定而得。
实际运用时要根据成形条件，成形材料，胶厚的变化等情况作调整。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载蚀纹面问题分析与探讨地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容蚀纹面问题分析和探讨一，蚀纹面简介二，蚀纹面优点——结合线，轻度缩水，发白及轻度气痕。
三，蚀纹面缺陷---拉伤，模印（包括顶针-入子印，应力痕），油光，蚀纹粗细及明暗不一致。
四，蚀纹面其他作用---后模蚀纹，顶针蚀纹，照相腐蚀等。
注：总感觉自己还是写的不够具体，但是由于这方面的资料很少加上自己水平有限，只能写这么多，还请大家在阅读的时候不吝赐教。
中日龙电器制品（深圳）有限公司 IE部李东一，简介 (喷砂纹/梨地纹/皮纹)蚀纹面也叫咬花面，我以前在台资厂都这样叫，来到中日龙后改叫为蚀纹面或晒纹面。
塑胶件常用的花纹叫做梨地花纹，名字的来路就是，花纹象梨皮上的坑坑点点一样。
事实上，蚀纹就是在模具上腐蚀出一个一个的小坑，使产品表面形成一种凸凹感。
蚀纹面也分粗细，粗的我比较喜欢，这样模具蚀纹面的寿命也长，几乎不需要怎么保养，产品也好做，外观上的不良得以掩盖，还耐碰刮伤。
细纹相对就比较头疼，模具寿命短，产品表面原有的缺陷不但遮盖不住，还会添一些其他麻烦，不过花纹越细越有利于脱模。
细纹的加工，除了靠化学蚀刻外，靠放电同样能得到均匀一致的细花纹，笔记本电脑使用的键帽表面花纹比较细，模具就是这样加工的，这样的缺点是寿命要短于化学蚀刻。
蚀纹面的产品外观美观且简单，模具及生产成本要比镜面及光面低廉，但对中日龙来说，如果代工的产品都是蚀纹面，那就没有什么利润了，党工的话是最好要求客户接受三涂或五涂，这样产品的附加值就大了，报价就高了，我们赚的钱也多了，总比做一般的成型件了来的快。
一般化学蚀刻的步骤是：1，模具脱脂→ 2，封贴→ 3，表面处理→ 4，蚀刻→ 5，喷砂用封贴→ 6，干燥→ 7，喷砂→ 8，除去贴纸→ 9，洗净→ 10，防锈。

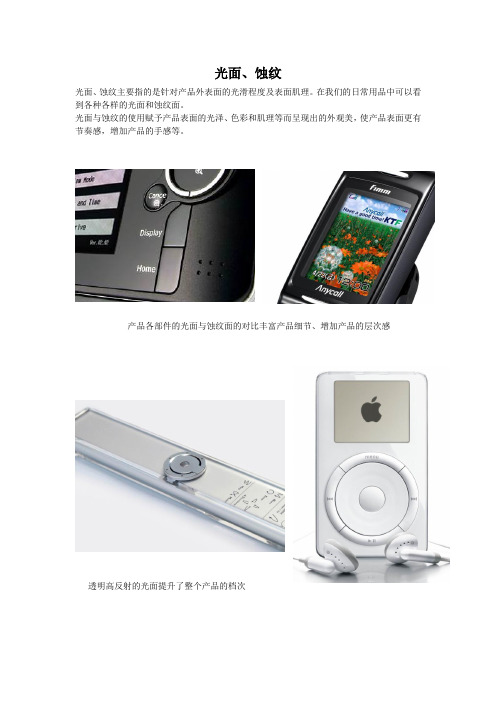

光面、蚀纹光面、蚀纹主要指的是针对产品外表面的光滑程度及表面肌理。
在我们的日常用品中可以看到各种各样的光面和蚀纹面。
光面与蚀纹的使用赋予产品表面的光泽、色彩和肌理等而呈现出的外观美，使产品表面更有节奏感，增加产品的手感等。
产品各部件的光面与蚀纹面的对比丰富产品细节、增加产品的层次感透明高反射的光面提升了整个产品的档次不同材质的光面产生不同程度的反射使产品富有光泽感蚀纹表面使产品具有细腻的手感光面与蚀纹面由于产品所用的材料的不同和加工工艺的不同具有不同的光泽度。
常见的产品光面蚀纹面主要有塑料和金属两种。
我们主要针对塑料产品进行了解。
塑料产品主要是在模具上直接实现表面的光面与蚀纹面，这样在注塑件上直接体现产品光面与蚀纹面，对于一些使用原色、产品表面要求不高的产品不用再进行特别的表面处理、节省后期的的加工工艺。
对于一些需要后期喷漆的产品也必须要有较高的光面，通过喷漆等处理出不同的外观色彩和肌理模拟其他材质（如塑料件喷金属漆等）。
这种情况下需要对塑料制品进行抛光处理。
模具上光面与蚀纹面的制作：光面主要是在模具成型进行完加工之后、对模具表面进行抛光。
常见的抛光工艺：一，抛光方法目前常用的抛光方法有以下几种：1 机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。
超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。
利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。
光学镜片模具常采用这种方法。
2 化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。
这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。
化学抛光的核心问题是抛光液的配制。
模具蚀纹一、模具蚀纹的定义模具蚀纹是模具表面处理一种常见的工艺，直接影响产品表面的美观和表面强度。
因其工艺成本较低、效果丰富、速度快而受到较广泛的应用。
模具蚀纹、模具咬花、模具晒纹、模具烂纹、模具烂花、模具蚀刻之类都是模具里的同一工艺，只是名称叫法不同。
里面又有幼纹、细纹、粗纹、皮纹等纹路粗细的种类。
英文一般如下写法mould texture，mold texture，mould te xturing，mold texturing。
二、模具蚀纹的应用1.装饰产品的作用，使产品更加美观，高雅；2.克服了印字、喷漆易磨掉的缺点；3.满足了视觉要求：由于光洁如镜的产品表面极易划伤、易沾上灰尘和指纹，而且在形成过程中产生的疵点、丝痕和波纹会在产品的光洁表面上暴露无疑，而一些皮革纹、橘皮纹、木纹、雨花纹、亚光面等装饰花纹，可以隐蔽产品表面在成形过程中产生的缺点，使产品外观美观，迎合视觉的需要。
4.制作花纹，可以使产品表面与型腔表面之面能容纳少许的空气，不致形成真空吸附，使得脱模变得容易。
5.防滑、防转、具有良好的触摸手感。
6.制成麻面或亚光面，防止光线反射、消除眼部疲劳等。
三、模具蚀纹的方式1.不同的技术流程制作出不同的纹路风格。
2.化学蚀刻法是采用化学药水（如硫酸、硝酸等）与模具钢材产生化学反应，并控制反应过程来得到各种各样的效果。
如沙纹、条纹、图象、木纹、皮纹及绸缎图案等。
3.喷砂或喷纹法，如办公室文件器材、录音机、录影机、照相机、汽车的防撞架、镜面、花盆、餐具等表面都是用喷纹制作而成。
4.激光蚀刻法是利用激光对模具金属表面进行蚀刻的原理，对模具表面进行蚀纹加工而得到的各种各样的效果。
四、模具化学蚀纹的流程洗膜－粘膜－化学检验－表面处理－印花处理－化学蚀刻－表面处理－QC－防锈处理－包装五、模具纹分类有对称形图纹如正方形对应、圆形对应，非对称形图纹、花纹、木纹、类似家装材料瓷砖的图纹，这个纹理当然不是平的，是有纹理的、有立体感的、有凹凸不平的。
模具蚀纹标准模具蚀纹（也称为腐蚀性蚀刻或蚀痕）是指金属模具表面由于与塑料材料或其他工作材料接触而产生的蚀痕、蚀刻或腐蚀现象。
蚀纹标准通常由相关标准组织或行业协会制定，以规范模具表面的蚀纹程度和影响，从而确保模具的质量和寿命。
以下是一些与模具蚀纹相关的常见标准：1. 国际标准：•ISO 11123:1993 "Plastics — Determination of the effect of exposure to damp heat, water spray and salt mist"（塑料-测定暴露于潮湿热、水雾和盐雾的效果）•ISO 4892-3:2016 "Plastics — Methods of exposure to laboratory light sources — Part 3: Fluorescent UVlamps"（塑料-实验室光源曝露方法-第3部分：荧光UV灯）2. 美国标准：•ASTM D1435-13 "Standard Practice for Outdoor Weathering of Plastics"（塑料户外耐候性的标准实施规程）•ASTM G85-02(2015) "Standard Practice for Modified Salt Spray (Fog) Testing"（改良盐雾（雾）测试的标准实施规程）3. 行业标准：•行业协会和组织可能发布关于模具蚀纹的专业标准。
例如，塑料模具制造行业协会（Plastics Industry Association）可能发布一些相关标准。
这些标准通常详细说明了测试方法、蚀纹的分类、评估标准和结果的解释等内容。
对于具体的模具应用，建议查阅相关的标准文档，以确保模具制造和使用的质量和性能得到充分考虑。
蚀纹标准蚀纹标准⼀.Mold-TechMold-Tech A Mold-Tech BPtn.# Depth Angle Ptn.# Depth AngleMT-11000 0.0004 1°MT-11200 0.003 4.5°MT-11010 0.001 1.5°MT-11205 0.0025 4°MT-11020 0.0015 2.5°MT-112100.0035 5.5°MT-11030 0.002 3°MT-11215 0.0045 6.5°MT-11040 0.003 4.5°MT-11220 0.005 7.5°MT-11050 0.00456.5°MT-11225 0.0045 6.5°MT-11060 0.003 4.5°MT-11230 0.0025 4°MT-11070 0.003 4.5°MT-11235 0.004 6°MT-11080 0.002 3°MT-11240 0.0015 2.5°MT-11090 0.0035 5.5°MT-11245 0.002 3°MT-11100 0.006 9°MT-11250 0.0025 4°MT-11110 0.0025 4°MT-11255 0.002 3°MT-11120 0.002 3°MT-11260 0.004 6°MT-11130 0.0025 4°MT-11265 0.005 7°MT-11140 0.0025 4°MT-11270 0.004 6°MT-11150 0.00275 4°MT-11275 0.0035 5°MT-11160 0.004 6°MT-11280 0.0055 8°Mold-Tech C Mold-Tech DPtn.# Depth Angle Ptn.# Depth AngleMT-11300 0.0025 3.5°MT-11400 0.002 3°MT-11305 0.005 7.5°MT-11405 0.0025 4°MT-11310 0.005 7.5°MT-114100.0035 5.5°MT-11315 0.001 1.5°MT-11415 0.002 3°MT-11320 0.0025 4°MT-11420 0.0025 4°MT-11325 0.003 4.5°MT-11425 0.0035 5.5°MT-11330 0.002 3°MT-11430 0.007 10°MT-11335 0.002 3°MT-11435 0.010 15°MT-11340 0.003 4.5°MT-11440 0.0005 1.5°MT-11345 0.003 4.5°MT-11445 0.0015 2.5°MT-11350 0.0035 5.5°MT-11450 0.0025 4°MT-11355 0.0025 4°MT-11455 0.003 4.5°MT-11360 0.0035 5.5°MT-11460 0.0035 5.5°MT-11365 0.0045 7°MT-11465 0.005 7.5°MT-11370 0.004 6°MT-11470 0.002 3°MT-11375 0.004 6°MT-11475 0.002 3°MT-11380 0.004 6°MT-11480 0.003 4.5°Plaque #6 Plaque #7 Plaque #8 Plaque #10Ptn.# Depth Ptn.# Depth Ptn.# Depth Ptn.# Depth MT229 0.003 MT325 0.003 MT588 0.0085 MT9800.004MT392 0.004 MT964 0.003 MT888 0.013 MT901 0. 003MT585 0.0035 MT1038 0.002 MT1028 0.0035 MT9450.0065MT889 0.004 MT1043 0.002 MT1067 0.013 MT9700.002MT1013 0.003 MT1170 0.0025 MT1149 0.013 MT9720.0025MT1015 0.0055 MT1192 0.0015 MT1153 0.0075 MT9730.0035MT1039 0.003 MT1239 0.003 MT1211 0.0095 MT9740.0025MT1055 0.0055 MT1240 0.003 MT1226 0.0035 MT9780.003MT1068 0.0055 MT1241 0.002 MT1227 0.0035 MT9850.0025MT1070 0.007 MT1242 0.002 MT1228 0.0095 MT1055-10.0001MT1074 0.0055 MT1243 0.002 MT1230 0.013 MT1055-20.0045MT1129 0.003 MT1244 0.0025 MT1232 0.003 MT1055-30.0005MT1159 0.008 MT1250 0.003 MT1233 0.0035 MT1055-40.0075MT1122 0.0015 MT2019 0.0025 MT1234 0.0035 MT1055 -5 0.001 MT1125 0.006 MT2020 0.002 MT1235 0.0035 MT10550.0015MT1126 0.0065 MT2028 0.0025 MT1236 0.0035 MT1055 -6 0.0017 MT1127 0.0025 23053 0.002 MT1238 0.0045 MT1055-70.0225MT1526 0.0135 23064 0.0015 23031 0.0085⼆.昵宏咬花番號拔模斜度平均值µ打光程度加⼯種類HN-DS11 1° 5 ~ 7 800 噴砂咬花HN-DS12 1.5°10 ~ 13 600 ~ 800HN-DS13 2°12 ~ 15 600 ~ 800HN-DS14 2°13 ~ 19 600 ~ 800HN-DS01 3°25 ~ 30 320HN-DS02 4°35 ~ 40 320HN-DS03 4°36 ~ 42 320 化學咬花HN-DS04 4.5°38 ~ 43 320HN-DS05 1.5°9 ~ 13 800HN-DS06 2°14 ~ 19 800HN-DS07 2.5°19 ~ 24 600HN-DS08 3°25 ~ 30 400三.梨地梨地NO. 1 2°8~9 #400梨地NO. 2 2.5°15~16 #400梨地NO. 3 3°15~17 #400梨地NO. 4 3.5°16~18 #400梨地NO. 5 4°20~23 #400梨地NO. 6 4.5°25~30 #400梨地NO. 7 6°40~42 #320梨地NO. 8 6°57~60 #320梨地NO. 9 6°60~66 #320S ---半光澤G ---半光澤NO. 1 1° 1.7 鏡⾯NO. 2 1° 1 鏡⾯NO. 3 1° 1.4 鏡⾯NO. 4 1° 1.8 1000NO. 5 1° 2.9 1000NO. 6 1.5° 4 1000NO. 7 1.5° 6.5 #800NO. 8 2°7 #800NO. 9 2.5°7.7 #800NO. 10 3°10~11 #600NO. 11 3~4°12~15 #600NO. 12 4~5°16~18 #600S ---半光澤G ---半光澤HN20 2.5°12~14 #400HN21 3°15~17 #400HN22 3~4°23~25 #400HN23 4~5°33~37 #320HN24 4°19~21 #320HN25 4°23~25 #320HN26 4°26~30 #320HN27 5°37~40 #320HN28 5~6°41~43 #320HN30 6°58~63 #320 HN31 6°65~73 #320S ---半光澤G ---半光澤HN1000 1°4~5 #800 HN1001 1°5~6 #800 HN1002 1.5°8~ #800 HN1003 1°3~4 #800 HN1004 1°4~5 #800 HN1005 1°5~6 #800 HN1006 2°10~11 #600 HN1007 2.5°12~13 #600 HN1008 3°17~19 #600 HN1009 1.5°6~7 #600 HN1010 2°7~8 #600 HN1011 3°13~14 #600 HN1012 3.5°25~27 #400 HN1013 4°33~37 #400 HN1014 5°43~50 #400 HN1015 3°19~21 #400 HN1016 4°32~~33 #320 HN1017 5°36~~38 #320 S ---半光澤G ---半光澤HN2000 1.5°8~9 #600 HN2001 2°13~15 #600 HN2002 2.5°22~34 #400 HN2003 3.5°40~44 #400 HN2004 4°44~47 #400 HN2005 5.5°61~65 #400 HN2006 5.5°60~63 #400 HN2007 5°61~64 #400 HN2008 5°63~66 #400 HN2009 3°33~35#400 HN2010 3.5°43~46 #400 HN2011 2°20~21 #400 HN2012 3°28~32 #400 HN2013 3.5°30~35 #400 HN20142.5°19~22 #400 HN2015 2.5°25~29 #400 HN2016 3°33~38 #400 HN2017 4°38~41 #400 HN2018 4°50~58 #400HN2019 5°70~75 #400 HN2020 2°16~23 #400HN2022 3°25~27 #400HN2023 4°30~34 #400HN2024 4.5°42~50 #400HN2025 5°52~56 #400HN2026 5°62~70 #400S ---半光澤G ---半光澤HN3000 1.5°4~5 #800HN3001 1.5°5~6 #800HN3002 1.5°7~9 #800HN3003 2.5°8~11 #800HN3004 3°10~15 #600HN3005 3°16~18 #600HN3006 3.5°17~20 #600HN3007 1.5°7~9 #600HN3008 2°9~11 #600HN3009 2.5°12~14 #600HN3010 2.5°15~18 #600HN3011 3°18~22 #600HN3012 3.5°24~28 #600HN3013 3.5°27~31 #600S ---半光澤G ---半光澤四.相关术语咬花、蚀纹、晒⽂，其实质就是同⼀种⼯艺。
