壁厚 (Wall Thickness)基本设计守则壁厚的大小取决於产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。
一般的热塑性塑料壁厚设计应以4mm为限。
从经济角度来看，过厚的产品不但增加物料成本，延长生产周期”冷却时间〔，增加生产成本。
从产品设计角度来看，过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及强度。
最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。
在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。
太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。
对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低於0.01mm/mm时，产品可容许厚度的改变达；但当收缩率高於0.01mm/mm时，产品壁厚的改变则不应超过。
对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。
此外，纤维填充的热固性塑料於过薄的位置往往形成不够填充物的情况发生。
不过，一些容易流动的热固性塑料如环氧树脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。
此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。
这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。
若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。
平面准则在大部份热融过程操作，包括挤压和固化成型，均一的壁厚是非常的重要的。
厚胶的地方比旁边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固後出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。
塑胶产品结构设计准则--壁厚篇基本设计守则壁厚的大小取决于产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。
一般的热塑性塑料壁厚设计应以4mm为限。
从经济角度来看，过厚的产品不但增加物料成本，延长生产周期”冷却时间〔，增加生产成本。
从产品设计角度来看，过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及强度。
最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。
在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。
太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。
对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低于0.01mm/mm 时，产品可容许厚度的改变达；但当收缩率高于0.01mm/mm时，产品壁厚的改变则不应超过。
对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。
此外，纤维填充的热固性塑料于过薄的位置往往形成不够填充物的情况发生。
不过，一些容易流动的热固性塑料如环氧树脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。
此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。
这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。
若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。
平面准则在大部份热融过程操作，包括挤压和固化成型，均一的壁厚是非常的重要的。
厚胶的地方比旁边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固后出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。
壁厚 (Wａlｌ Thickneｓｓ)基本设计守则壁厚得大小取决於产品需要承受得外力、就是否作为其她零件得支撑、承接柱位得数量、伸出部份得多少以及选用得塑胶材料而定。
一般得热塑性塑料壁厚设计应以4ｍm为限。
从经济角度来瞧,过厚得产品不但增加物料成本,延长生产周期”冷却时间〔,增加生产成本。
从产品设计角度来瞧,过厚得产品增加引致产生空穴”气孔〔得可能性,大大削弱产品得刚性及强度。
最理想得壁厚分布无疑就是切面在任何一个地方都就是均一得厚度,但为满足功能上得需求以致壁厚有所改变总就是无可避免得。
在此情形,由厚胶料得地方过渡到薄胶料得地方应尽可能顺滑。
太突然得壁厚过渡转变会导致因冷却速度不同与产生乱流而造成尺寸不稳定与表面问题。
对一般热塑性塑料来说,当收缩率”Shrｉnｋaｇｅ Faｃtor〔低於０.01mm/mm 时,产品可容许厚度得改变达 ;但当收缩率高於0。
01mｍ/ｍｍ时,产品壁厚得改变则不应超过。
对一般热固性塑料来说,太薄得产品厚度往往引致操作时产品过热,形成废件。
此外,纤维填充得热固性塑料於过薄得位置往往形成不够填充物得情况发生、不过,一些容易流动得热固性塑料如环氧树脂”Epoxies〔等,如厚薄均匀,最低得厚度可达0.2５ｍｍ。
此外,采用固化成型得生产方法时,流道、浇口与部件得设计应使塑料由厚胶料得地方流向薄胶料得地方。
这样使模腔内有适当得压力以减少在厚胶料得地方出现缩水及避免模腔不能完全充填得现象。
若塑料得流动方向就是从薄胶料得地方流向厚胶料得地方,则应采用结构性发泡得生产方法来减低模腔压力。
平面准则在大部份热融过程操作,包括挤压与固化成型,均一得壁厚就是非常得重要得。
厚胶得地方比旁边薄胶得地方冷却得比较慢,并且在相接得地方表面在浇口凝固後出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶得地方渐变成薄胶得就是无可避免得话,应尽量设计成渐次得改变,并且在不超过壁厚3:1得比例下。
结构设计概述结构设计是机械设计的基本内容之一，也是设计过程中花费时间最多的一个工作环节。
在产品形成过程中，起着十分重要的作用。
如果把设计过程视为一个数据处理过程，那末，以一个零件为例，工作能力设计只为人们提供了极为有限的数据，尽管这少量数据对于设计很重要，而零件的最终几何形状，包括每一个结构的细节和所有尺寸的确定等大量工作均需在结构设计阶段完成。
其次，因为零件的构形与其用途以及其它“相邻”零件有关，为了能使各零件之间彼此“适应”，一般一个零件不能抛开其余相关零件而孤立地进行构形。
因此，设计者总是需要同时构形较多的相关零件（或部件）。
此外，在结构设计中，人们还需更多地考虑如何使产品尽可能做到外形美观、使用性能优良、成本低、加工制造容易、维修简单、方便运输以及对环境无不良影响等等。
因此可以说，结构设计具有“全方位”和“多目标”的工作特点。
一个零件、部件或产品，为要实现某种技术功能，往往可以采用不同的构形方案，而目前这项工作又大都是凭着设计者的“直觉”进行的，所以结构设计具有灵活多变和工作结果多样性等特点。
对于一个产品来说，往往从不同的角度提出许多要求或限制条件，而这些要求或限制条件常常是彼此对立的。
例如：高性能与低成本的要求，结构紧凑与避免干涉或足够调整空间的要求，在接触式密封中既要密封可靠又要运动阻力小的要求，以及零件既要加工简单又要装配方便的要求等等。
结构设计必须面对这些要求与限制条件，并需根据各种要求与限制条件的重要程度去寻求某种“折衷”，求得对立中的统一。
结构设计是机械设计的基本内容之一，也是设计过程中花费时间最多的一个工作环节。
在产品形成过程中，起着十分重要的作用。
如果把设计过程视为一个数据处理过程，那末，以一个零件为例，工作能力设计只为人们提供了极为有限的数据，尽管这少量数据对于设计很重要，而零件的最终几何形状，包括每一个结构的细节和所有尺寸的确定等大量工作均需在结构设计阶段完成。
其次，因为零件的构形与其用途以及其它“相邻”零件有关，为了能使各零件之间彼此“适应”，一般一个零件不能抛开其余相关零件而孤立地进行构形。
产品结构设计准则--壁厚篇在产品结构设计中，壁厚是一个非常关键的因素。
合理的壁厚设计可以保证产品的稳定性、强度和耐用性，同时还能降低材料成本，提高产品的生产效率。
以下是一些关于壁厚设计的准则：1.根据产品的用途和功能确定合适的壁厚。
不同的产品需要不同的壁厚来满足其特定的使用需求。
例如，对于需要承受较大压力的零部件，壁厚应该设计得较厚，以确保其强度和稳定性；而对于需要轻量化的产品，壁厚可以设计得较薄，以减少重量和材料成本。
2.考虑产品的结构特点和几何形状。
一些结构复杂的产品可能需要较厚的壁厚来确保其稳定性和耐用性，而简单的几何形状则可以使用较薄的壁厚。
此外，还应该避免壁厚的突变和过度的薄厚交替，以免产生应力集中和失稳现象。
3.进行材料力学性能和材料性质的分析。
不同材料具有不同的力学性能和性质，因此在确定壁厚时，需要考虑材料的强度、韧性和可加工性等因素。
在工程实践中，通常会对材料进行力学性能测试和分析，以确定适当的壁厚。
4.进行结构的内部和外部力学分析。
在产品设计过程中，需要进行内部和外部力学分析，以确定产品所需的最小壁厚。
内部力学分析可以帮助确定应力和变形情况，以避免设计过于薄壁的结构；外部力学分析可以帮助确定最大应力情况，以确保产品在使用时的强度和稳定性。
5.考虑生产工艺和成本因素。
在确定壁厚时，还需要考虑产品的生产工艺和成本因素。
较厚的壁厚可能需要更多的材料和更多的加工步骤，从而增加成本；较薄的壁厚可能需要更高的加工精度和更复杂的工艺来保证产品的品质。
因此，需要在产品设计和制造之间找到一个平衡点。
总之，合理的壁厚设计是产品结构设计中一个至关重要的环节。
通过考虑产品的用途和功能、结构特点、材料力学性能、力学分析以及生产工艺和成本因素，可以确定合适的壁厚，从而保证产品的稳定性、强度和耐用性，并提高产品的生产效率和竞争力。
在产品结构设计中，壁厚是一个非常关键的因素。
合理的壁厚设计可以保证产品的稳定性、强度和耐用性，同时还能降低材料成本，提高产品的生产效率。
壁厚 (Wall Thickness)基本设计守则壁厚的大小取决於产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。
一般的热塑性塑料壁厚设计应以4mm为限。
从经济角度来看，过厚的产品不但增加物料成本，延长生产周期”冷却时间〔，增加生产成本。
从产品设计角度来看，过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及强度。
最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。
在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。
太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。
对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低於0.01mm/mm时，产品可容许厚度的改变达；但当收缩率高於0.01mm/mm时，产品壁厚的改变则不应超过。
对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。
此外，纤维填充的热固性塑料於过薄的位置往往形成不够填充物的情况发生。
不过，一些容易流动的热固性塑料如环氧树脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。
此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。
这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。
若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。
平面准则在大部份热融过程操作，包括挤压和固化成型，均一的壁厚是非常的重要的。
厚胶的地方比旁边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固後出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。
注塑件壁厚设计准则一、壁厚均匀注塑件的壁厚应设计得尽可能均匀，以减少材料的不必要浪费和成型周期的延长。
在设计中，应考虑到不同部位对强度的要求，以及模具冷却对壁厚的影响。
二、避免锐角在壁厚的转折处，应避免设计成锐角，因为锐角可能会导致模具制作难度增大，同时锐角部分也容易产生应力集中，降低注塑件的使用寿命。
三、考虑材料流动性在设计注塑件的壁厚时，应充分考虑材料的流动性。
较厚的壁厚需要更高的注射压力才能填满模具，而过薄的壁厚可能会使材料流动困难，导致成型不良。
因此，应根据材料的流动性进行合理的壁厚设计。
四、热传导性壁厚的厚度也会影响到模具的冷却时间。
较厚的壁厚需要更长的冷却时间，而过薄的壁厚则会导致冷却过快，影响注塑件的质量。
因此，在设计壁厚时，应考虑到材料的热传导性和冷却时间的需求。
五、强度要求在满足使用要求的前提下，应尽可能减小壁厚，以提高注塑件的强度。
在设计中，应考虑到注塑件的不同部位对强度的要求，并据此进行合理的壁厚设计。
六、脱模斜度在壁厚的转折处，应设置适当的脱模斜度，以便于脱模。
脱模斜度的大小应根据模具的具体情况和注塑件的要求进行设计。
七、模具冷却在设计壁厚时，应考虑到模具冷却对壁厚的影响。
较厚的壁厚需要更长的冷却时间，而过薄的壁厚则会导致冷却过快。
因此，在设计中应充分考虑模具的冷却效率和冷却液的流动情况。
八、加工方式注塑件的壁厚也会影响到其加工方式。
较厚的壁厚可能需要采用更复杂的加工工艺或多次加工才能完成，而过薄的壁厚则可能导致加工困难或无法加工。
因此，在设计壁厚时，还应考虑到加工方式和加工成本的需求。
塑料件壁厚的设计原则以塑料件壁厚的设计原则为标题，我们来探讨一下塑料件壁厚设计的一些基本原则和注意事项。
一、塑料件壁厚的重要性塑料件的壁厚是指塑料制品在各个部位的壁厚大小。
合理的壁厚设计对于塑料件的性能、质量和成本都有着重要影响。
过厚的壁厚会导致材料的浪费和成本的增加，同时还会增加产品的重量和生产周期。
而过薄的壁厚则容易出现变形、开裂等问题，影响产品的使用寿命和性能。
二、设计原则1. 结构性原则：根据塑料件的结构和功能要求合理设计壁厚。
不同的部位和功能对于壁厚的要求是不同的。
例如，需要承受较大压力的部位应该有较厚的壁厚，而需要保持较轻重量的部位可以选择较薄的壁厚。
2. 注塑性原则：考虑到注塑工艺的要求，尽量避免壁厚突变和过于复杂的结构。
壁厚的突变容易导致注塑过程中的流动不均匀，造成缩孔、气泡等问题。
过于复杂的结构会增加注塑成本和生产周期，并且也容易导致产品品质问题。
3. 材料性原则：根据所选用的塑料材料的特性，合理选择壁厚。
不同的塑料材料对于壁厚的要求是不同的。
一般来说，刚性塑料可以选择较薄的壁厚，而柔性塑料需要选择较厚的壁厚以保证产品的强度和耐用性。
4. 结构强度原则：根据塑料件所需的强度和刚度要求，设计合理的壁厚。
一般来说，壁厚越大，产品的强度和刚度也越高。
但是过大的壁厚会导致产品重量增加和成本上升，因此需要在强度和成本之间进行权衡。
5. 工艺性原则：考虑到塑料件的成型工艺，尽量选择符合工艺要求的壁厚。
不同的成型工艺对于壁厚的要求是不同的。
一般来说，注塑成型工艺对于壁厚的要求相对较宽松，挤出和吹塑等工艺对于壁厚的要求相对较严格。
6. 经济性原则：在满足产品性能和质量要求的前提下，尽量选择较薄的壁厚以降低成本。
通过合理设计壁厚可以减少材料的使用量，降低成本。
三、注意事项1. 避免壁厚过于薄或过于厚，需要根据具体的产品要求和材料特性进行合理选择。
2. 尽量避免壁厚的突变和过于复杂的结构，以减少生产工艺问题和提高产品质量。

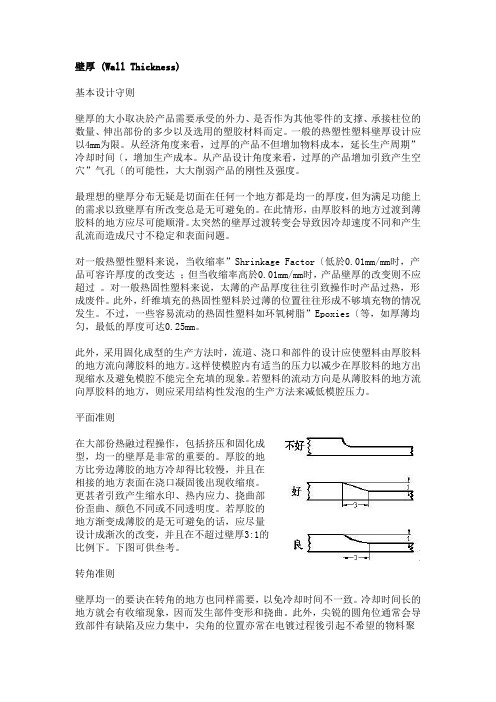

壁厚 (Wall Thickness)
基本设计守则
壁厚的大小取决於产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。
一般的热塑性塑料壁厚设计应以4mm为限。
从经济角度来看，过厚的产品不但增加物料成本，延长生产周期”冷却时间〔，增加生产成本。
从产品设计角度来看，过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及强度。
最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。
在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。
太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。
对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低於0.01mm/mm时，产品可容许厚度的改变达；但当收缩率高於0.01mm/mm时，产品壁厚的改变则不应超过。
对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。
此外，纤维填充的热固性塑料於过薄的位置往往形成不够填充物的情况发生。
不过，一些容易流动的热固性塑料如环氧树脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。
此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。
这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。
若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。
平面准则
在大部份热融过程操作，包括挤压和固化成
型，均一的壁厚是非常的重要的。
厚胶的地
方比旁边薄胶的地方冷却得比较慢，并且在
相接的地方表面在浇口凝固後出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部
份歪曲、颜色不同或不同透明度。
若厚胶的
地方渐变成薄胶的是无可避免的话，应尽量
设计成渐次的改变，并且在不超过壁厚3:1的
比例下。
下图可供叁考。
转角准则
壁厚均一的要诀在转角的地方也同样需要，以免冷却时间不一致。
冷却时间长的地方就会有收缩现象，因而发生部件变形和挠曲。
此外，尖锐的圆角位通常会导致部件有缺陷及应力集中，尖角的位置亦常在电镀过程後引起不希望的物料聚
积。
集中应力的地方会在受负载或撞击的时候破裂。
较大的圆角提供了这种缺点的解决方法，不但减低应力集中的因素，且令流动的塑料流得更畅顺和成品脱模时更容易。
下图可供叁考之用。
转角位置的设计
转角位的设计准则亦适用於悬梁式扣位。
因这种扣紧方式是需要将悬梁臂弯曲嵌入，转角位置的设计图说明如果转角弧位R太小时会引致其应力集中系数(Stress Concentration Factor)过大，因此，产品弯曲时容易折断，弧位R太大的话则容易出现收缩纹和空洞。
因此，圆弧位和壁厚是有一定的比例。
一般介乎0.2至0.6之间，理想数值是在0.5左右。
应力集中系数与圆弧/壁厚之关系
壁厚限制
不同的塑胶物料有不同的流动性。
胶位过厚的地方会有收缩现象，胶位过薄的地方塑料不易流过。
以下是一些建议的胶料厚度可供叁考。
热塑性塑料的胶厚设计叁考表
热固性塑料的胶厚设计叁考
其实大部份厚胶的设计可从使用加强筋及改变横切面形状取缔之。
除了可减省物料以致减省生产成本外，取缔後的设计更可保留和原来设计相若的刚性、强度及功用。
下图的金属齿轮如改成使用塑胶物料，更改後的设计理应如图一般。
此塑胶齿轮设计相对原来金属的设计不但减省材料，消取因厚薄不均引致的内应力增加及齿冠部份收缩引致整体齿轮变形的情况发生。
不同材料的设计要点
ABS
a) 壁厚
壁厚是产品设计最先被考虑，一般用於注塑成型的会在1.5 mm (0.06 in) 至4.5 mm (0.18 in)。
壁厚比这范围小的用於塑料流程短和细小部件。
典型的壁厚约在2.5mm (0.1 in)左右。
一般来说，部件愈大壁厚愈厚，这可增强部件强度和塑料充填。
壁厚在3.8mm (0.15 in) 至6.4mm (0.25 in)范围是可使用结构性发泡。
b) 圆角
建议的最小圆角半径是胶料厚度的25%，最适当的半径胶料厚比例在60%。
轻微的增加半径就能明显的减低应力。
PC
a) 壁厚
壁厚大部份是由负载要求内应力几何形状外型塑料流量可注塑性和经济性来决定。
PC的建议最大壁厚为9.5mm (0.375 in)。
若要效果好，则壁厚应不过3.1mm (0.125 in)。
在一些需要将壁厚增加使强度加强时，肋骨和一些补强结构可提供相同结果。
PC大部份应用的最小壁厚在0.75 mm(0.03 in)左右，再薄一些的地方是要取决於部件的几何和大小。
短的塑料流程是可以达到0.3 mm (0.012 in) 壁厚。
壁厚由厚的过渡到薄的地方是要尽量使其畅顺。
所有情况塑料是从最厚的地方进入模腔内，以避免缩水和内应力。
均一的壁厚是要很重要的。
不论在平面转角位也是要达到这种要求，可减少成型後的变型问题。
LCP
a) 壁厚
由於液晶共聚物在高剪切情况下有高流动性，所以壁厚会比其它的塑料薄。
最薄可达0.4mm，一般厚度在1.5mm左右。
PS
a) 壁厚
一般的设计胶料的厚度应不超过4mm ，太厚的话会导致延长了生产周期。
因需要更长的冷却时间，且塑料收缩时有中空的现象，并减低部件的物理性质。
均一的壁厚在设计上是最理想的，但有需要将厚度转变时，就要将过渡区内的应力集中除去。
如收缩率在0.01以下则壁厚的转变可有的变化。
若收缩率在0.01以上则应只有的改变。
b) 圆角
在设计上直角是要避免。
直角的地方有如一个节点，会引致应力集中使抗撞击强度降低。
圆角的半径应为壁厚的25%至75%，一般建议在50%左右。
PA
a) 壁厚
尼龙的塑胶零件设计应采用结构所需要的最小厚度。
这种厚度可使材料得到最经济的使用。
壁厚尽量能一致以消除成型後变型。
若壁厚由厚过渡至薄胶料则需要采用渐次变薄的方式。
b) 圆角
建议圆角R值最少0.5mm (0.02 in)，此一圆角一般佳可接受，在有可能的范围，尽量使用较大的R值。
因应力集中因素数值因为R/T之比例由0.1增至0.6而减少了50% ，即由3减至1.5 。
而最佳的圆角是为R/T在0.6之间。
PSU
a) 壁厚
常用於大型和长流距的壁厚最小要在2.3mm (0.09in)。
细小的部件可以最小要有0.8 mm (0.03in) 而流距应不可超过76.2 mm (3 in)
PBT
a) 壁厚
壁厚是产品成本的一个因素。
薄的壁厚要视乎每种塑料特性而定。
设计之前宜先了解所使用塑料的流动长度限制来决定壁厚。
负载要求时常是决定壁厚的，而其它的如内应力，部件几何形状，不均一化和外形等。
典型的壁厚介乎在0.76mm 至3.2mm (0.03至0.125in)。
壁厚要求均一，若有厚薄胶料的地方，以比例3:1的锥巴渐次由厚的地方过渡至薄的地方。
b) 圆角
转角出现尖角所导致部件的破坏最常见的现象，增加圆角是加强塑胶部件结构的方法之一。
若将应力减少5% (由3减至1.5) 则圆角与壁厚的比例由0.1增加至0.6。
而0.6是建议的最理想表现。
