单晶硅原理与工艺

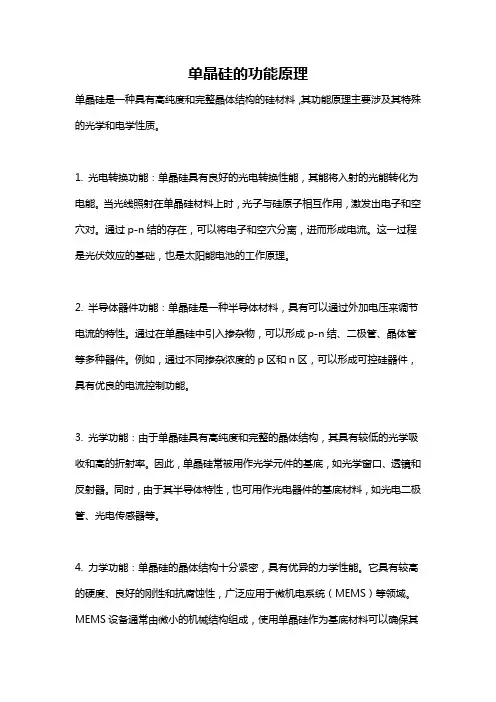

单晶硅的功能原理
单晶硅是一种具有高纯度和完整晶体结构的硅材料，其功能原理主要涉及其特殊的光学和电学性质。

1. 光电转换功能：单晶硅具有良好的光电转换性能，其能将入射的光能转化为电能。

当光线照射在单晶硅材料上时，光子与硅原子相互作用，激发出电子和空穴对。

通过p-n结的存在，可以将电子和空穴分离，进而形成电流。

这一过程是光伏效应的基础，也是太阳能电池的工作原理。

2. 半导体器件功能：单晶硅是一种半导体材料，具有可以通过外加电压来调节电流的特性。

通过在单晶硅中引入掺杂物，可以形成p-n结、二极管、晶体管等多种器件。

例如，通过不同掺杂浓度的p区和n区，可以形成可控硅器件，具有优良的电流控制功能。

3. 光学功能：由于单晶硅具有高纯度和完整的晶体结构，其具有较低的光学吸收和高的折射率。

因此，单晶硅常被用作光学元件的基底，如光学窗口、透镜和反射器。

同时，由于其半导体特性，也可用作光电器件的基底材料，如光电二极管、光电传感器等。

4. 力学功能：单晶硅的晶体结构十分紧密，具有优异的力学性能。

它具有较高的硬度、良好的刚性和抗腐蚀性，广泛应用于微机电系统（MEMS）等领域。

MEMS设备通常由微小的机械结构组成，使用单晶硅作为基底材料可以确保其
稳定性和可靠性。

总之，单晶硅具有光电转换、半导体器件、光学和力学等多种功能，这使得它在光电子、新能源、信息技术和微纳制造等领域中得到广泛应用。

单晶硅生产工艺[资料]单晶硅生产工艺单晶硅生产工艺一、单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。

单晶硅圆片按其直径分为 6 英寸、8 英寸、12 英寸(300 毫米)及 18 英寸(450 毫米)等。

直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。

但大尺寸晶片对材料和技术的要求也越高。

单晶硅按晶体生长方法的不同，分为直拉法(CZ)、区熔法(FZ)和外延法。

直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。

直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。

目前晶体直径可控制在Φ3~8 英寸。

区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。

目前晶体直径可控制在Φ3~6 英寸。

外延片主要用于集成电路领域。

由于成本和性能的原因，直拉法(CZ)单晶硅材料应用最广。

在 IC 工业中所用的材料主要是 CZ 抛光片和外延片。

存储器电路通常使用 CZ 抛光片，因成本较低。

逻辑电路一般使用价格较高的外延片，因其在 IC 制造中有更好的适用性并具有消除 Latch,up 的能力。

单晶硅也称硅单晶，是电子信息材料中最基础性材料，属半导体材料类。

单晶硅已渗透到国民经济和国防科技中各个领域，当今全球超过 2000 亿美元的电子通信半导体市场中95%以上的半导体器件及 99%以上的集成电路用硅。

二、硅片直径越大，技术要求越高，越有市场前景，价值也就越高。

日本、美国和德国是主要的硅材料生产国。

中国硅材料工业与日本同时起步，但总体而言，生产技术水平仍然相对较低，而且大部分为 2.5、3、4、5 英寸硅锭和小直径硅片。

单晶硅的合成原理单晶硅的合成原理可以分为两个主要步骤：硅的提取和硅的晶体生长。

硅的提取:硅是地壳中第二丰富的元素，广泛存在于许多矿石和岩石中。

然而，由于硅的晶体结构特殊，使其不易提取为高纯度的单晶硅。

目前，常用的提取方法是通过高温还原二氧化硅（SiO2）。

1. 准备原料：将含有二氧化硅的矿石或矿石中提取得到的二氧化硅粉末作为原料。

这些原料经过破碎、筛分、洗涤等处理，去除掉杂质。

2. 熔炼过程：将清洁的二氧化硅与还原剂（如木炭或焦炭）混合，放入特殊的电炉中。

通过加热和控制气氛，使木炭或焦炭与二氧化硅发生反应。

在高温下，还原剂与二氧化硅发生反应生成硅，并且挥发的其他杂质会被除去。

3. 净化过程：将得到的硅坯进行净化处理，去除其中的杂质。

常见的净化方法包括熔炼净化、化学净化和气相净化等。

这些净化方法主要通过重力分离、化学反应或高温高压条件下的蒸发和凝结等过程，将杂质与硅分离。

4. 快速凝固：将得到的纯化硅液在低温条件下快速凝固，使硅原子排列成结晶态。

通常使用自动铸铁和坩埚等方法进行快速凝固，以获得较高质量的硅单晶。

硅的晶体生长:通过减少晶体中的缺陷和控制硅原子的排列，可以实现单晶硅的生长。

常用的方法有Czochralski法和区域熔融法。

1. Czochralski法：这是一种常用的单晶硅生长方法。

将熔化的硅注入铂制坩埚中，并通过旋转和下降坩埚的方式，使硅液逐渐凝固并形成单晶。

通过控制坩埚和硅液的温度，结晶速度和加热器的位置，可以获得高纯度和大尺寸的单晶硅。

2. 区域熔融法：区域熔融法是一种通过局部加热和快速冷却的方法来生长单晶硅。

该方法主要包括悬浮区域法、池堆积法和气相传递法等。

悬浮区域法：首先在硅单晶上方放置硅粉末或其他硅材料，在适当的温度下进行加热，使硅材料部分熔化并形成一定的悬浮区域。

然后通过快速降温，使悬浮区域快速凝固并形成单晶。

池堆积法：将硅圆片放置在加热坩埚中，利用坩埚底部加热使硅圆片熔化，然后通过减小加热功率或移动坩埚，使液态硅熔点下降并在不均匀晶化的条件下迅速凝固，从而生长出单晶硅。

单晶硅生产工艺流程原理单晶硅是一种重要的半导体材料，广泛应用于电子器件制造中，特别是在集成电路行业中扮演着关键角色。

单晶硅的制备是一个复杂而精细的工艺过程，需要经过多个步骤才能获得高纯度的单晶硅材料。

下面将介绍单晶硅的生产工艺流程原理。

原料准备单晶硅的生产过程以硅矿石为主要原料。

首先需要将硅矿石经过多道精炼工艺，去除杂质，得到高纯度的硅原料。

这些原料经过淬火、压制等处理后，形成硅棒的初始坯料。

制备硅棒制备硅棒是单晶硅生产的第一步，该过程采用Czochralski法（简称CZ法）或区熔法（简称FZ法）等方法。

在CZ法中，将初始坯料放入石英坩埚中，加热至高温熔化。

然后，在控制的条件下，缓慢降温并用旋转晶稳定法拉出硅棒。

晶棒切割硅棒制备完成后，需要将硅棒切割成薄片，常用的方法是采用金刚石线锯或者线切割机。

这一步骤旨在减小硅片的厚度，方便后续加工。

晶片处理切割后的硅片需要经过多道化学和物理处理，以去除表面杂质和缺陷。

包括去除氧化层、清洗、抛光等工艺，以确保硅片的表面光洁度和纯净度。

晶片生长经过处理后的硅片用作单晶硅的生长基板。

在生长炉中，将硅片加热至高温，通过控制炉内气氛和温度，使硅片逐渐生长为单晶体。

这一步骤需要高度精密的操作和控制，以确保单晶硅的质量和纯度。

晶片切割生长完成后的单晶硅坯料需要进行切割，以得到符合尺寸要求的硅片。

切割方法包括金刚石刀切割、线切割等，确保硅片的准确尺寸和表面光洁度。

清洗和包装最后一步是对切割后的硅片进行清洗和包装。

在超纯水和化学溶剂中清洗硅片表面，去除残留的杂质和可溶性物质，然后精密包装，避免受到环境污染和损坏。

通过以上几个关键步骤，单晶硅的生产工艺流程得以完整实现。

每一个步骤都需要高度精密的操作和控制，以确保最终生产出高纯度、高质量的单晶硅材料，以满足电子器件制造的需求。

单晶硅的生产工艺虽然复杂，但正是这一系列精细工艺的完美结合，才使得单晶硅成为半导体产业中不可或缺的重要材料。

单晶硅制绒原理介绍单晶硅制绒是一种常用的制备技术，用于制备具有高质量表面的材料。

本文将详细介绍单晶硅制绒的原理及其相关的工艺流程和应用。

原理单晶硅制绒是通过晶体生长技术在硅基底上制备一层高质量的薄膜。

其原理主要包括以下几个方面：1.晶体生长：在制备单晶硅制绒时，首先需要选择适合的基底材料，通常选择硅基底。

然后，在基底上进行晶体生长，通常采用化学气相沉积（CVD）技术。

CVD技术通过将气相材料在高温条件下加热，使其分解并在基底上生成薄膜。

2.控制晶体方位：在单晶硅制绒中，晶体方位的控制是非常重要的。

晶体的方位决定了其物理和化学性质。

为了控制晶体方位，可以通过在基底上引入一层缓冲层，促使晶体在特定方位生长。

3.制备薄膜：通过晶体生长技术，可以在基底上制备一层薄膜。

这层薄膜通常具有高度的结晶度和平整度，能够提供良好的表面质量和机械性能。

工艺流程单晶硅制绒的工艺流程通常包括以下几个步骤：1.基底准备：选择适合的基底材料，并进行表面处理。

通常，基底会经过清洗、打磨和去除氧化层等工艺步骤，以保证基底的纯净性和平整度。

2.缓冲层生长：为了控制晶体的方位，常常需要生长一层缓冲层。

这层缓冲层通常由非晶态或微晶态硅材料组成，可以通过物理气相沉积（PVD）或化学气相沉积（CVD）等技术实现。

3.单晶硅生长：在缓冲层的基础上，进行单晶硅的生长。

通常，采用低温等离子体增强化学气相沉积（PECVD）或金属有机化学气相沉积（MOCVD）等技术进行生长。

这些技术可以提供较高的晶体质量和较高的生长速度。

4.表面处理：在单晶硅制绒后，通常需要进行一些表面处理，以提高薄膜的质量。

常用的表面处理方法包括化学机械抛光（CMP）、湿法腐蚀和离子注入等。

应用单晶硅制绒广泛应用于半导体器件、太阳能电池、显示器件等领域。

其应用主要包括以下几个方面：1.半导体器件：单晶硅制绒在半导体器件制造中起到重要作用。

通过控制晶体的方位和表面质量，可以提高器件的性能和可靠性。

单晶硅原理
单晶硅是指硅材料由一个晶体结构组成。

其制备过程包括以下步骤：首先通过高温熔化硅原料，然后将熔融的硅液缓慢冷却，使其形成一个完整的晶体。

在冷却过程中，硅原子会按照一定的排列顺序结晶，形成一个具有规则晶格的晶体结构。

由于此过程中硅液内部不存在杂质，因此形成的单晶硅纯度极高。

单晶硅具有许多优良的特性，使其成为电子行业中广泛应用的材料。

首先，单晶硅的电学性能稳定，具有优异的导电性和半导体特性，使其成为制备半导体器件的理想基底材料。

其次，单晶硅具有高硬度和抗腐蚀性能，使其在微电子加工过程中能够承受高温、高压和强酸碱等恶劣环境。

此外，由于单晶硅具有高光透过率和低光反射率，因此也被广泛应用于太阳能电池板的制造。

在制备单晶硅的过程中，需要严格控制原料的纯度和加工的工艺参数。

由于单晶硅晶体结构的完整性对其性能至关重要，因此在材料制备过程中需要避免晶体内部的缺陷、杂质和晶界等问题。

制备出的单晶硅通常具有长方体、方柱状或圆柱状的外形，可以根据具体应用需求进行切割和加工。

总之，单晶硅的制备过程包括高温熔化硅原料、缓慢冷却形成完整晶体等步骤。

其具有优异的电学性能、硬度和抗腐蚀性能，被广泛应用于电子行业和光伏产业中。

制备单晶硅需要严格控制材料纯度和工艺参数，确保晶体结构完整性。

单晶硅的生产原理与工艺化学与材料科学系应用化学专业学号：06140107 姓名：李国雄摘要简要介绍了晶体硅的性质、用途和工业发展应用现状，较详细地介绍和比较了多晶硅和单晶硅的生产工艺。

通过对不同用途所采用的不同工艺分析对比，得出其在相应领域的较优工艺，尤其对太阳能级晶体硅的生产工艺作了较深的分析：最简单也是目前最实用方法是改良西门子法，变原来的开放式为闭环式，节约能源，减少污染；而最有发展潜力的是电感耦合等离子体化学气相沉积法。

关键字多晶硅单晶硅发展现状原理工艺一、晶体硅的性质[1]多晶硅，CAS登记号7440-21-3，具有灰色金属光泽，～，熔点1410℃，沸点2355℃。

溶于氢氟酸和硝酸的混酸中，不溶于水、硝酸和盐酸。

硬度介于锗和石英之间，室温下质脆，切割时易碎裂。

加热至800℃以上即有延性，1300℃时显出明显变形。

常温下不活泼，高温下与氧、氮、硫等反应。

高温熔融状态下，具有较大的化学活泼性，能与几乎任何材料作用。

具有半导体性质，是极为重要的优良半导体材料，但微量的杂质即可大大影响其导电性。

通常由干燥硅粉与干燥氯化氢气体在一定条件下氯化，再经冷凝、精馏、还原而得。

多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。

多晶硅可作拉制单晶硅的原料，多晶硅与单晶硅的差异主要表现在物理性质方面。

例如，在力学性质、光学性质和热学性质的各向异性方面，远不如单晶硅明显；在电学性质方面，多晶硅晶体的导电性也远不如单晶硅显著，甚至于几乎没有导电性。

在化学活性方面，两者的差异极小。

多晶硅和单晶硅可从外观上加以区别，但真正的鉴别须通过分析测定晶体的晶面方向、导电类型和电阻率等。

[2]单晶硅（Monocrystalline silicon）就是硅的单晶体，也称硅单晶。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

制备单晶硅的方法和原理嘿，咱今儿就来唠唠制备单晶硅的那些事儿哈！你知道不，单晶硅那可是个宝贝呀！它就像一块神奇的魔法石，在好多高科技领域都有着至关重要的地位呢。

那怎么才能得到这宝贝呢？先来说说直拉法吧，这就好比是一场精细的拔河比赛。

把多晶硅原料放在坩埚里，就像拔河的绳子一端，然后通过加热让它慢慢融化成液体。

接着呢，就像有个神奇的力量在往上拉，把一个籽晶放进去，让硅原子顺着籽晶慢慢往上生长，一层一层的，就像盖房子似的，最后就得到了我们想要的单晶硅棒啦！你说神奇不神奇？还有区熔法呢，这就有点像雕琢一件精美的艺术品。

用一个加热环在多晶硅棒上移动，就像一个小巧的画笔，把杂质都赶到一边去，留下纯净的硅在那里慢慢结晶。

这过程多精细呀，就跟大师在精心创作一样。

那原理又是啥呢？简单说，就是要让硅原子乖乖地排好队嘛！就像一群调皮的小孩子，得让他们有序地站好，才能形成整齐漂亮的队伍。

在制备过程中，温度啦、压力啦这些条件都得控制得恰到好处，不然这些硅原子可就不听话咯！制备单晶硅可不是件容易的事儿呀，这得需要多大的耐心和技术呀！想想看，要是稍微出点差错，那不就前功尽弃啦？这可真不是一般人能干得了的活儿呢。

咱再想想，要是没有单晶硅，那我们的电子设备得成啥样呀？那些智能手机、电脑啥的还能这么好用吗？所以说呀，制备单晶硅的方法和原理可太重要啦！你说这科技的力量是不是很神奇？能把这些看起来普普通通的材料变成这么厉害的东西。

我们的生活不就是因为这些科技的进步才变得越来越好的嘛！总之呢，制备单晶硅这事儿可不简单，方法和原理都得好好研究。

这就像是打开科技大门的一把钥匙，有了它，我们才能在科技的世界里畅游无阻呀！希望以后能有更多更好的方法来制备单晶硅，让我们的生活变得更加美好！。

半导体单晶硅的原理和应用1. 简介半导体单晶硅是一种重要的材料，具有优异的电学和光学特性。

本文将介绍半导体单晶硅的基本原理和各种应用领域。

2. 基本原理2.1 结构特点•半导体单晶硅具有高纯度和完整的结晶结构。

•它的晶体结构是由硅原子按照特定的排列方式组成。

•半导体单晶硅具有典型的晶体结构，原子之间的键合非常牢固。

2.2 带隙结构•带隙是半导体材料中能量的量子化现象。

•带隙可以将能带分为禁带和传导带。

•半导体单晶硅的带隙宽度适中，介于导体和绝缘体之间。

2.3 控制电导性•半导体单晶硅可以通过掺杂来改变电导性。

•掺杂是在晶体中引入杂质，改变材料的电子结构和导电性能。

•通过掺杂可以将半导体单晶硅分为N型和P型两种材料。

3. 应用领域3.1 电子器件•半导体单晶硅是制造电子器件的主要材料之一。

•它被广泛应用于集成电路、场效应管、二极管等电子元件的制造。

•单晶硅的高纯度和完整的晶体结构使得电子器件具有更好的性能和可靠性。

3.2 太阳能电池•半导体单晶硅是制造太阳能电池的重要材料。

•太阳能电池通过光生电子-空穴对的产生和运输转换太阳能为直流电能。

•单晶硅的高光电转换效率和稳定性使得太阳能电池成为清洁能源的重要组成部分。

3.3 激光器•半导体单晶硅被广泛应用于激光器制造。

•激光器利用半导体单晶硅的特性来产生激光光束。

•激光器具有高亮度、小体积和高效能的特点，被广泛应用于通信、医疗和测量等领域。

3.4 传感器•半导体单晶硅被广泛应用于传感器的制造。

•传感器利用材料的特性来对外部的物理量、化学量等进行感知和测量。

•半导体单晶硅的高灵敏度和稳定性使得传感器具有更高的准确性和可靠性。

4. 总结半导体单晶硅作为一种优异的材料，在电子器件、太阳能电池、激光器和传感器等领域都有重要的应用。

它的基本原理和特点决定了其在这些领域的优势和价值。

随着科技的不断进步，半导体单晶硅的应用前景将更加广阔。

直拉单晶硅工艺技术直拉单晶硅工艺技术是一种生产单晶硅材料的工艺方法，它能够高效地制备高纯度、高质量的单晶硅。

在电子、光伏等领域有着广泛的应用。

下面我将介绍一下直拉单晶硅工艺技术的基本原理和步骤。

直拉单晶硅工艺技术基本原理是利用熔融态下的硅液形成的“剪切层”和拉伸过程中形成的“湍流鞍点”来减小晶体发生成核的机会，实现快速生长大尺寸单晶硅。

直拉单晶硅工艺技术的步骤如下：1、硅原料准备：选择高纯度的硅原料，通常采用电石炉法或氯气法制备。

2、硅液制备：将硅原料放入特殊的熔化炉中，在高温下将硅原料熔化成液态硅。

3、净化处理：通过添加掺杂剂和进行化学处理等方式，对硅液进行净化，去除杂质和不纯物质。

4、晶体成核：将净化后的硅液脱氧，并添加少量的晶种，形成晶体的初步成核。

5、晶体生长：将晶种固定在拉伸机上，通过控制温度和拉拔速度，使晶体逐渐生长。

6、晶体拉伸：在晶体生长过程中，通过拉伸机的拉拔和旋转，将晶体朝着一个方向上不断拉长，直到达到目标长度。

7、光洁处理：将拉伸后的晶体进行光洁处理，使其表面变得光滑。

8、切割整理：将拉伸后的晶体切割成适当大小的小晶体，用于制造半导体晶体管等器件。

直拉单晶硅工艺技术的优点在于能够生长大尺寸的单晶硅，提高了生产效率和晶体质量。

同时，它还具有晶体控制性好、成本低等特点，为单晶硅领域的发展提供了重要的技术支持。

然而，直拉单晶硅工艺技术也存在一些问题。

首先，大尺寸单晶的生产周期较长，需要耗费大量的能源和物资。

其次，工艺要求严格，操作技术要求高，一旦出现操作失误，就会导致晶体质量下降。

总而言之，直拉单晶硅工艺技术是一种优质、高效的制备单晶硅材料的方法。

通过不断的技术创新和工艺改进，相信直拉单晶硅工艺技术能够继续优化，提高生产效率和质量，为电子、光伏等领域的应用提供更好的支持。

单晶硅生产工艺流程原理实验报告总结单晶硅是一种重要的半导体材料，在电子行业有着广泛的应用。

其生产工艺流程比较复杂，需要经过多道工序才能得到高质量的单晶硅。

在实验中，我们按照标准工艺流程进行了实验，并对结果进行了总结和分析。

首先，单晶硅的生产始于硅矿的提炼。

硅矿经过精炼、精炼、还原等过程，最终得到纯度较高的冶金硅。

冶金硅再经过气相法或溶液法等方式，制备成硅单质。

硅单质经过多道精细加工，才能最终形成单晶硅。

在实验中，我们主要关注了单晶硅的生长工艺过程。

单晶硅的生长主要采用Czochralski法和浮区法。

在实验中，我们选择了Czochralski 法进行生长。

首先，我们将高纯度的硅料加入到电炉中，加热至熔融状态。

然后，在熔融硅表面缓慢降温，使得硅料逐渐凝固形成单晶。

在实验中，我们控制了降温速度、转动速度等因素，以达到获得高质量单晶硅的目的。

在实验过程中，我们发现控制降温速度对单晶质量有着重要影响。

如果降温速度过快，会导致硅料结晶不完整，形成晶界和晶缺陷，影响单晶硅的性能；而如果降温速度过慢，会导致硅料过度晶化，造成成本过高。

因此，在生长过程中，合理控制降温速度是非常关键的。

除了降温速度外，转动速度也是影响单晶质量的重要因素。

在实验中，我们发现适当的转动速度可以促使硅料在生长过程中均匀结晶，减少晶界的形成，提高单晶硅的质量。

因此，在生长实验中，我们对转动速度进行了精细调节，以获得尽可能高质量的单晶硅。

总的来说，单晶硅的生产工艺流程是一个复杂的过程，需要多方面因素的综合考虑。

通过实验，我们深入了解了单晶硅生长的原理和关键影响因素，为今后的生产工艺提供了重要参考。

希望本次实验的总结和分析对于提高单晶硅生产的技术水平有所帮助。
