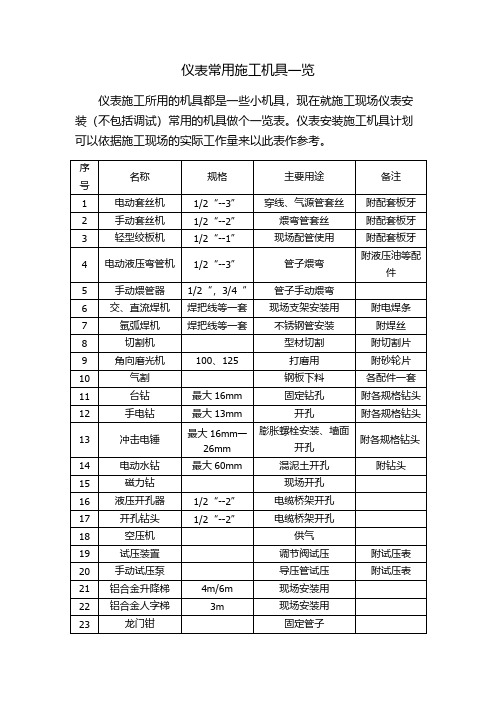

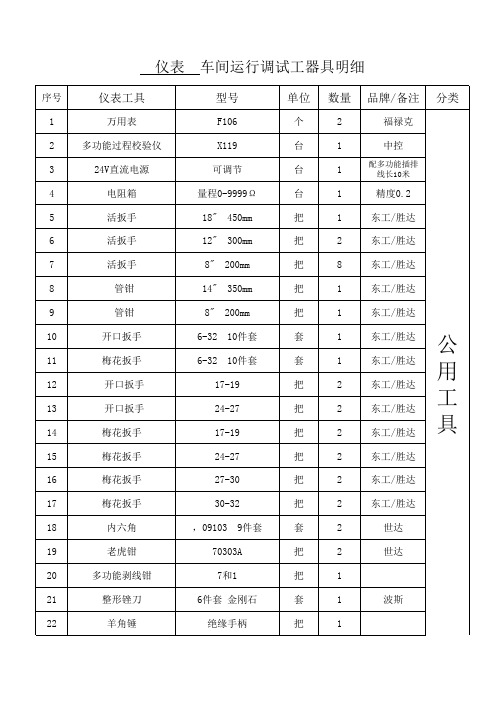

仪表常用施工机具一览仪表施工所用的机具都是一些小机具，现在就施工现场仪表安装（不包括调试）常用的机具做个一览表。
仪表安装施工机具计划可以依据施工现场的实际工作量来以此表作参考。
序号名称规格主要用途备注1电动套丝机1/2“--3”穿线、气源管套丝附配套板牙2手动套丝机1/2“--2”煨弯管套丝附配套板牙3轻型绞板机1/2“--1”现场配管使用附配套板牙4电动液压弯管机1/2“--3”管子煨弯附液压油等配件5手动煨管器1/2“，3/4“管子手动煨弯6交、直流焊机焊把线等一套现场支架安装用附电焊条7氩弧焊机焊把线等一套不锈钢管安装附焊丝8切割机型材切割附切割片9角向磨光机100、125打磨用附砂轮片10气割钢板下料各配件一套11台钻最大16mm 固定钻孔附各规格钻头12手电钻最大13mm 开孔附各规格钻头13冲击电锤最大16mm—26mm 膨胀螺栓安装、墙面开孔附各规格钻头14电动水钻最大60mm 混泥土开孔附钻头15磁力钻现场开孔16液压开孔器1/2“--2”电缆桥架开孔17开孔钻头1/2“--2”电缆桥架开孔18空压机供气19试压装置调节阀试压附试压表20手动试压泵导压管试压附试压表21铝合金升降梯4m/6m现场安装用22铝合金人字梯3m现场安装用23龙门钳固定管子24台钳固定物件25弯管器12mm-14mm导压管配管26弯管器6mm-8mm气源管配管27割管刀6mm-14mm割管用28电源盘50m现场用电29手动葫芦0.5-2t吊装用30卷尺5m安装用31角尺H400×L250安装用32磁力线坠0.4kg安装用33水平尺安装用34水准仪盘柜安装用35榔头8磅安装用36管钳12“配管用37活动扳手6“—12“安装用38套筒扳手10～32mm,17件套安装用39锯弓L=300mm安装用附锯条40内六角扳手公。
英制安装用41锉刀平、圆、半圆安装用42手动液压叉车2t盘柜安装用43钢丝钳L=200mm，绝缘柄接线用44斜口钳L=200mm，绝缘柄接线用45尖嘴钳L=200mm，绝缘柄接线用46剥线钳0．75mm-4mm接线用47压线钳0．75mm-4mm接线用48电工刀接线用美工刀及刀片49螺丝刀φ3mm,φ5mmL=150mm接线用十字和一字50工具包安装用51皮尺50m安装用52兆欧表500v接线用53数字万用表接线用54无线对讲机接线用55打号机接线用附色带号码管施工安全方面涉及到一些防护用品，如防护眼镜、打磨面罩、安全带等还有些办公用品，如油性笔、记号笔、笔记本等在这里就不归纳进表格了。
常用仪表备件：
1，汽机振动探头1-2个，延长电缆1跟，前置器1个；
2，位移探头1个，延长电缆1跟，前置器1个；
3. 转速探头1-2个；
4，双支式热电偶（测温）2个；
5，停机电磁阀阀体+线圈1个；
6.速关组件上手动换向阀1只（启动、速关油是一样的，备一只）
7，速关阀行程开关1个；
8，电液转换器(有备无患）；
9,505调速器（国内一般不备，但2台备一台可以的，而且贵方为505E，我厂不一定有备件，有备无患）；
10，江阴探头模块的各卡件一套；
11，速关组件上手动换向阀1只（启动、速关油是一样的，备一只）
12，压力表、温度计现场根据实际情况待定；
13，垫圈、O型圈现场根据实际情况待定；
14，一些专用工具，也需要备件，详细可与安装公司沟通。
其他备件详见装箱清单上的备件箱。
仪表常用材料配件认识一、认识常用配件的重要性作为一名仪表维修员工，仪表技术是核心，但是对仪表专业配件的认识是你们取得核心技术的基本，在今后的施工作业、维护维修、装置检修中对仪表配件的认识要非常熟悉，在你们今后的业余设计中对仪表配件的型号要求有着非常细致的了解。
随着你们的学习结束，进入班组，你们工作接触更多的就是仪表常用材料配件的领取和安装。
二、仪表常用配件的认识1、仪表常用钢材Q235 镀锌不锈钢槽钢：截面形状为凹槽形的长条钢材50*37*4.5 63*40*4.8 80*43*5.0 100*48*5.3角钢：两边互相垂直成角形的长条钢材∠25*25*3 ∠30*30*3 ∠40*40*4 ∠50*50*5扁钢：截面为长方形并稍带纯边的钢材—20*3 —30*3 —40*4 —50*52、仪表常用管材镀锌镀锌管：钢管内外壁同时镀有锌层，使钢管的防腐性能大大提高，能达到普通钢管的15倍左右DN15:∮21.3*2.8 DN0:∮26.9*2.8 DN25:∮33.7*3.2DN32:∮42.5*3.5 DN40:∮48.3*3.5 DN50:∮60.3*3.8无缝钢管：是一种具有中空截面、周边没有接缝的圆形管材∮14*3 ∮14*5 ∮18*3 ∮18*5∮22*3 ∮22*5 ∮27*3 ∮27*5不锈钢管：∮6*1 ∮8*1 ∮10*1 ∮12*1 ∮14*2 ∮16*2 ∮14*3 ∮14*5 ∮18*3 ∮18*5 ∮22*3 ∮22*5 ∮27*3 ∮27*5紫铜管：色金属管一种。
是压制的和拉制的无缝管∮6*1 ∮8*1 ∮10*1 ∮12*13、仪表常用接头：铜（H62）不锈钢（304 306 18-8）终端接头：NPT1/2”-M16*1.5(10)中间接头：M16*1.5(10)—M16*1.5(10)表体接头：快速接头：是一种不需要工具就能实现管路连通或断开的接头4、仪表常用阀门承插焊闸阀法兰闸阀Z41H 内螺纹闸阀内螺纹截止阀外螺纹截止阀法兰截止阀内螺纹针型阀外螺纹针型阀内螺纹球阀法兰球阀常见阀门型号及规范常由以下七个单元组成：1---2---3---4---5---6---71：阀门类别2：阀门驱动方式(省略) 3：连接方式4：结构形式5：密封面或衬里材料6：公称压力7：阀体材料5、仪表常用垫片紫铜垫片：∮18*8*3 ∮24*12*3 ∮45*28*4 ∮48*34*4四氟垫片：∮18*8*3 ∮24*12*3 ∮45*28*4 ∮48*34*4基本型缠绕垫∮外径*内径带内环缠绕垫PN* DN*带外环缠绕垫PN* DN* 带内外环缠绕垫PN* DN*石棉垫:∮外径*内径PN* DN* 柔性石棉垫:∮外径*内径PN* DN*钢圈垫(八角垫) : PN* DN* 齿形垫6、仪表常用法兰：法兰是管道施工的重要连接方式20# 18-8 304 316 316L 对焊法兰突面平焊法兰凹面法兰金属垫片金属复合垫片非金属软垫片法兰用密封垫片非金属软垫片聚四氟乙烯垫片聚四氟乙烯包覆垫片橡胶垫片石棉橡胶垫片非石棉纤维橡胶垫片金属缠绕式垫片金属冲齿板柔性石墨复合垫片金属波齿复合垫片金属齿型复合垫片金属包履垫片金属平垫片金属波纹形垫片金属齿形垫片金属环形垫片金属透镜垫片八角形环垫椭圆形环垫RX型及BX型自紧密封环垫密封环垫法兰盖（盲板）7、仪表常用螺栓双头螺栓M16-90 单头螺栓M12-50内六角螺钉M10-40 圆头十字螺钉M6-30U型管卡DN20 膨胀螺栓：M10-708、仪表常用铝合金穿线盒铝直通DN15 DN20 铝弯通DN25 DN32铝三通DN40 DN50 铝角通(弯通)9、仪表常用管件DN15(R1/2”) DN20(R3/4”) DN25(R1”) DN40(R11/2”) DN50(R2”)单头短接双头短接镀锌弯通镀锌三通镀锌活接镀锌变通镀锌直通(管箍) 镀锌短丝：镀锌管帽镀锌堵头不锈钢焊接三通不锈钢焊接弯通不锈钢直通 不锈钢变头10、仪表常用防爆软管仪表专业常用垫片的选择垫片：必须能够密封接合面，并保证密封介质不渗透和不被腐蚀，能经受温度和压力等的作用。
