交流电梯平衡系数的检验案例分析

日电梯平衡、静载、制动性能及安全钳联动试验记录
电梯使用单位：开远市房地产管理局
施工地点 开远市临江北路延长线 设置编号：1601041YN-001 一、平衡系数测试：
测试结果：载荷500Kg 平衡系数46%
二、静载测试：
轿厢内装载150%的额定载荷1500Kg ，历时10 min 。

曳引绳无打滑现象。

三、制电动性能及安全钳联动测试：
●电梯在行程上部范围内空载上行及行程下部范围轿厢内装载125%额定载荷1250Kg 下行，分別停层3次以上，轿厢应被可靠地制停（下行不考核平层要求）。

在轿厢内装125%额定载荷1250Kg 以正常运行速度下行时。

切断电动机与制动器供电，轿厢已被可靠制动：
●电梯在行程下部范围轿厢内装载125%额定载荷1250Kg 检修速度下行，人为动作限速器轿厢已被可靠制停。

安装（改造）单位印章：使用单位印章：负责人签字：负责人签字：日期：
日期：
编号：YN工表010-4第一版。

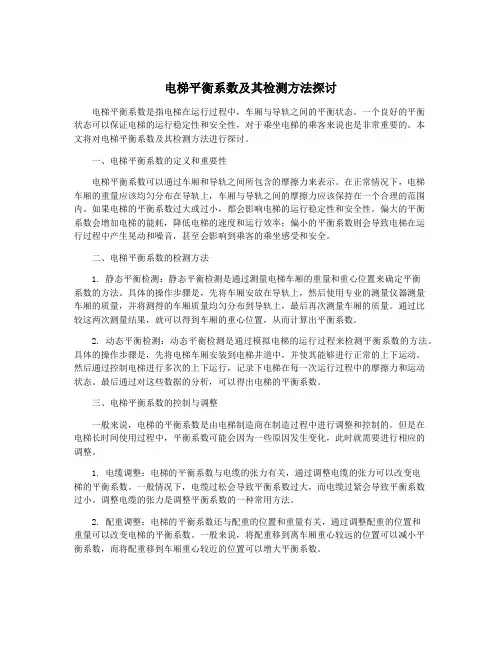

电梯平衡系数及其检测方法探讨电梯平衡系数是指电梯在运行过程中，车厢与导轨之间的平衡状态。

一个良好的平衡状态可以保证电梯的运行稳定性和安全性，对于乘坐电梯的乘客来说也是非常重要的。

本文将对电梯平衡系数及其检测方法进行探讨。

一、电梯平衡系数的定义和重要性电梯平衡系数可以通过车厢和导轨之间所包含的摩擦力来表示。

在正常情况下，电梯车厢的重量应该均匀分布在导轨上，车厢与导轨之间的摩擦力应该保持在一个合理的范围内。

如果电梯的平衡系数过大或过小，都会影响电梯的运行稳定性和安全性。

偏大的平衡系数会增加电梯的能耗，降低电梯的速度和运行效率；偏小的平衡系数则会导致电梯在运行过程中产生晃动和噪音，甚至会影响到乘客的乘坐感受和安全。

二、电梯平衡系数的检测方法1. 静态平衡检测：静态平衡检测是通过测量电梯车厢的重量和重心位置来确定平衡系数的方法。

具体的操作步骤是，先将车厢安放在导轨上，然后使用专业的测量仪器测量车厢的质量，并将测得的车厢质量均匀分布到导轨上，最后再次测量车厢的质量。

通过比较这两次测量结果，就可以得到车厢的重心位置，从而计算出平衡系数。

2. 动态平衡检测：动态平衡检测是通过模拟电梯的运行过程来检测平衡系数的方法。

具体的操作步骤是，先将电梯车厢安装到电梯井道中，并使其能够进行正常的上下运动。

然后通过控制电梯进行多次的上下运行，记录下电梯在每一次运行过程中的摩擦力和运动状态。

最后通过对这些数据的分析，可以得出电梯的平衡系数。

三、电梯平衡系数的控制与调整一般来说，电梯的平衡系数是由电梯制造商在制造过程中进行调整和控制的。

但是在电梯长时间使用过程中，平衡系数可能会因为一些原因发生变化，此时就需要进行相应的调整。

1. 电缆调整：电梯的平衡系数与电缆的张力有关，通过调整电缆的张力可以改变电梯的平衡系数。

一般情况下，电缆过松会导致平衡系数过大，而电缆过紧会导致平衡系数过小。

调整电缆的张力是调整平衡系数的一种常用方法。

2. 配重调整：电梯的平衡系数还与配重的位置和重量有关，通过调整配重的位置和重量可以改变电梯的平衡系数。

电梯安装验收试验电梯运行前应做的试验有以下几种：曳引能力试验：含平衡系数试验、空载上行（让对重撞缓冲器）试验、静载试验、125%额定载荷下强行制停试验。

安全试验：含限速器—安全钳动作试验、缓冲器负荷与复位试验。

运行可靠性试验：运行速度测试、运行试验、超载试验等。

整机性能检测确认：有层门闭锁及电气安全装置的检验、平层准确度检测、噪声的测定、报警装置的检验以及电源中断时应急装置功能检验等。

一、曳引能力试验：（一）平衡系数测定与调整（平衡系数试验）1．平衡系数的定义和计算公式平衡系数是表示对重与轿厢（含载重量）相对曳引机的对称平衡程度。

平衡系数是指对重的总重量和轿厢自重以及轿厢额定载重量之间的计算关系，用下式表达：W d = G + KQ式中：W d——对重总重量，N；G ——轿厢自重，N；Q ——电梯轿厢额定载重量，N；K ——平衡系数（40%~50%）2．平衡系数的测定依据：交流电梯的曳引力矩主要由曳引电动机的驱动电流值来反映（或电压值——对直流电梯而言），同时与曳引电动机的转速有关。

当电梯在一定的荷载下运行，并且对重和轿厢处于同等高度时，假如此时的电梯上行曳引力矩等于下行曳引力矩，说明电梯轿厢与对重是平衡的。

则认定该载荷率（处于40%~50%）即为该电梯的平衡系数。

为了能正确地反映曳引力矩与载荷率的变化规律，在国标《电梯试验方法》中规定，电梯应分别在空载，25%，50%，75%，100%，125%的额定载荷下，测量其上行和下行时对重和轿厢在同一水平位置时的电流值或电压值。

通过录制上行时电流（电压）--负荷曲线，找出这两条曲线的相交点，该相交点所对应的载荷率即为该电梯平衡系数。

3．平衡系数粗略测试法：给轿厢加入额定载重量的50%，将电梯运行到提升高度的一半处，在机房关掉电梯总电源，盘车设法使轿厢与对重在同一水平面上：由二人配合，一人松闸，一人用手紧握盘车手轮并转动，如果左右转动感觉用力相当，并且轻松、自如，在手松开时电梯不向任何方向溜车，说明平衡系数差不多；否则，应该调整对重块数量使之达到平衡。

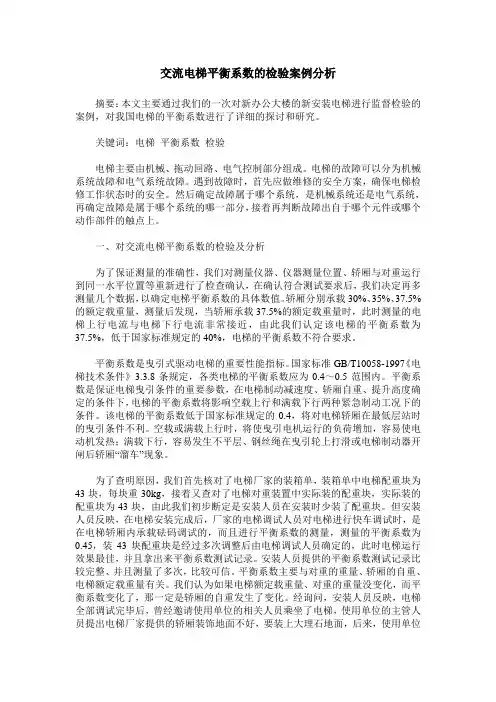

交流电梯平衡系数的检验案例分析摘要：本文主要通过我们的一次对新办公大楼的新安装电梯进行监督检验的案例，对我国电梯的平衡系数进行了详细的探讨和研究。

关键词：电梯平衡系数检验电梯主要由机械、拖动回路、电气控制部分组成。

电梯的故障可以分为机械系统故障和电气系统故障。

遇到故障时，首先应做维修的安全方案，确保电梯检修工作状态时的安全。

然后确定故障属于哪个系统，是机械系统还是电气系统，再确定故障是属于哪个系统的哪一部分，接着再判断故障出自于哪个元件或哪个动作部件的触点上。

一、对交流电梯平衡系数的检验及分析为了保证测量的准确性，我们对测量仪器、仪器测量位置、轿厢与对重运行到同一水平位置等重新进行了检查确认，在确认符合测试要求后，我们决定再多测量几个数据，以确定电梯平衡系数的具体数值。

轿厢分别承载30%、35%、37.5%的额定载重量，测量后发现，当轿厢承载37.5%的额定载重量时，此时测量的电梯上行电流与电梯下行电流非常接近，由此我们认定该电梯的平衡系数为37.5%，低于国家标准规定的40%，电梯的平衡系数不符合要求。

平衡系数是曳引式驱动电梯的重要性能指标。

国家标准GB/T10058-1997《电梯技术条件》3.3.8条规定，各类电梯的平衡系数应为0.4～0.5范围内。

平衡系数是保证电梯曳引条件的重要参数，在电梯制动减速度、轿厢自重、提升高度确定的条件下，电梯的平衡系数将影响空载上行和满载下行两种紧急制动工况下的条件。

该电梯的平衡系数低于国家标准规定的0.4，将对电梯轿厢在最低层站时的曳引条件不利。

空载或满载上行时，将使曳引电机运行的负荷增加，容易使电动机发热；满载下行，容易发生不平层、钢丝绳在曳引轮上打滑或电梯制动器开闸后轿厢“溜车”现象。

为了查明原因，我们首先核对了电梯厂家的装箱单，装箱单中电梯配重块为43块，每块重30kg，接着又查对了电梯对重装置中实际装的配重块，实际装的配重块为43块，由此我们初步断定是安装人员在安装时少装了配重块。

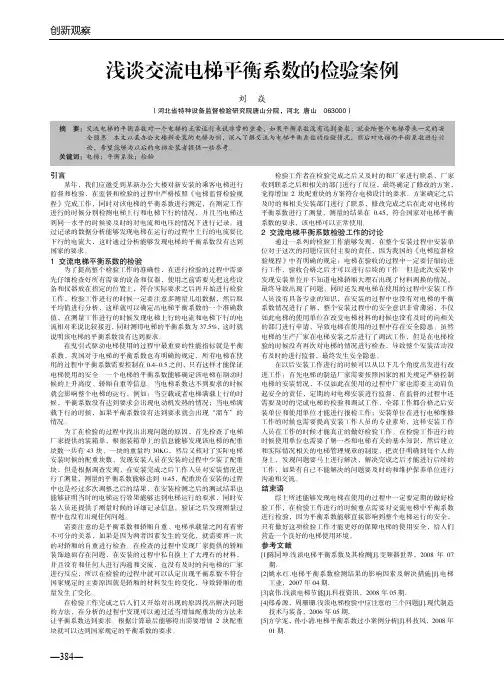

创新观察—384—浅谈交流电梯平衡系数的检验案例刘 焱（河北省特种设备监督检验研究院唐山分院，河北 唐山 063000）引言某年，我们应邀受到某新办公大楼对新安装的乘客电梯进行监督和检验，在监督和检验的过程中严格按照《电梯监督检验规程》完成工作，同时对该电梯的平衡系数进行测定，在测定工作进行的时候分别检测电梯上行和电梯下行的情况，并且当电梯达到同一水平的时候要及时的对电流和电压的情况下进行记录。

通过记录的数据分析能够发现电梯在运行的过程中上行的电流要比下行的电流大，这时通过分析能够发现电梯的平衡系数没有达到国家的要求。

1 交流电梯平衡系数的检验为了提高整个检验工作的准确性，在进行检验的过程中需要先仔细检查好所有需要的设备和仪器，使用之前需要先把这些设备和仪器放在指定的位置上，符合实际要求之后再开始进行检验工作，检验工作进行的时候一定要注意多测量几组数据，然后取平均值进行分析，这样就可以确定出电梯平衡系数的一个准确数值，在测量工作进行的时候发现电梯上行的电流和电梯下行的电流相对来说比较接近，同时测得电梯的平衡系数为37.5%，这时就说明该电梯的平衡系数没有达到要求。

在曳引式驱动电梯使用的过程中最重要的性能指标就是平衡系数，我国对于电梯的平衡系数也有明确的规定，所有电梯在使用的过程中平衡系数需要控制在0.4-0.5之间，只有这样才能保证电梯使用的安全。

一个电梯的平衡系数能够确定该电梯在制动时候的上升高度、轿厢自重等信息。

当电梯系数达不到要求的时候就会影响整个电梯的运行，例如：当空载或者电梯满载上行的时候，平衡系数没有达到要求会出现电动机发热的情况；当电梯满载下行的时候，如果平衡系数没有达到要求就会出现“溜车”的情况。

为了在检验的过程中找出出现问题的原因，首先检查了电梯厂家提供的装箱单，根据装箱单上的信息能够发现该电梯的配重块数一共有43块，一块的重量约30KG，然后又核对了实际电梯安装时候的配重块数，发现安装人员在安装的过程中少装了配重块，但是根据调查发现，在安装完成之后工作人员对安装情况进行了测量，测量的平衡系数能够达到0.45，配重块在安装的过程中也是经过多次调整之后的结果，在安装检测之后的测试结果也能够证明当时的电梯运行效果能够达到电梯运行的要求，同时安装人员还提供了测量时候的详细记录信息，验证之后发现测量过程中也没有出现任何问题。

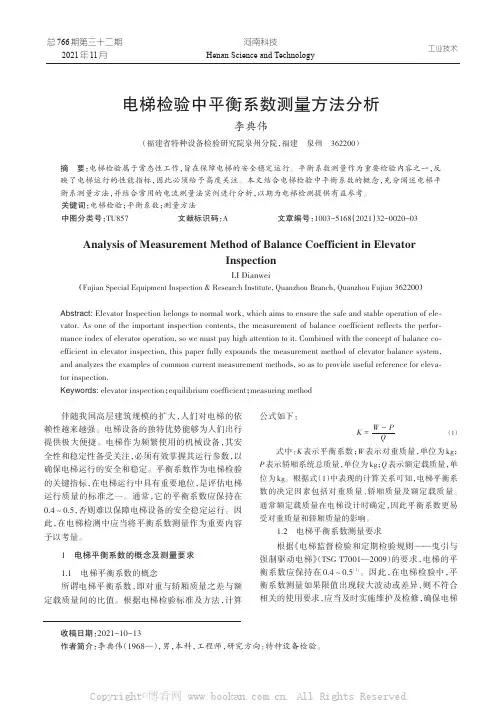

总766期第三十二期2021年11月河南科技Henan Science and Technology电梯检验中平衡系数测量方法分析李典伟（福建省特种设备检验研究院泉州分院，福建泉州362200）摘要：电梯检验属于常态性工作，旨在保障电梯的安全稳定运行。

平衡系数测量作为重要检验内容之一，反映了电梯运行的性能指标，因此必须给予高度关注。

本文结合电梯检验中平衡系数的概念，充分阐述电梯平衡系测量方法，并结合常用的电流测量法实例进行分析，以期为电梯检测提供有益参考。

关键词：电梯检验；平衡系数；测量方法中图分类号：TU857文献标识码：A文章编号：1003-5168（2021）32-0020-03 Analysis of Measurement Method of Balance Coefficient in ElevatorInspectionLI Dianwei（Fujian Special Equipment Inspection&Research Institute,Quanzhou Branch,Quanzhou Fujian362200）Abstract:Elevator Inspection belongs to normal work,which aims to ensure the safe and stable operation of ele⁃vator.As one of the important inspection contents,the measurement of balance coefficient reflects the perfor⁃mance index of elevator operation,so we must pay high attention to bined with the concept of balance co⁃efficient in elevator inspection,this paper fully expounds the measurement method of elevator balance system, and analyzes the examples of common current measurement methods,so as to provide useful reference for eleva⁃tor inspection.Keywords:elevator inspection；equilibrium coefficient；measuring method伴随我国高层建筑规模的扩大，人们对电梯的依赖性越来越强。
