送、回风口的出口风速

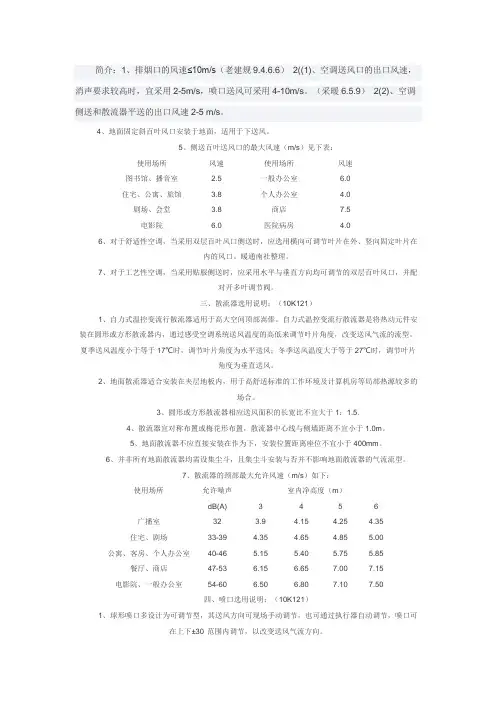

简介：1、排烟口的风速≤10m/s（老建规9.4.6.6）2((1)、空调送风口的出口风速，消声要求较高时，宜采用2-5m/s，喷口送风可采用4-10m/s。

（采暖6.5.9）2(2)、空调侧送和散流器平送的出口风速2-5 m/s。

4、地面固定斜百叶风口安装于地面，适用于下送风。

5、侧送百叶送风口的最大风速（m/s）见下表：使用场所风速使用场所风速图书馆、播音室 2.5 一般办公室 6.0住宅、公寓、旅馆 3.8 个人办公室 4.0剧场、会堂 3.8 商店7.5电影院 6.0 医院病房 4.06、对于舒适性空调，当采用双层百叶风口侧送时，应选用横向可调节叶片在外、竖向固定叶片在内的风口。

暖通南社整理。

7、对于工艺性空调，当采用贴服侧送时，应采用水平与垂直方向均可调节的双层百叶风口，并配对开多叶调节阀。

三、散流器选用说明：（10K121）1、自力式温控变流行散流器适用于高大空间顶部嵩俸。

自力式温控变流行散流器是将热动元件安装在圆形或方形散流器内，通过感受空调系统送风温度的高低来调节叶片角度，改变送风气流的流型。

夏季送风温度小于等于17℃时，调节叶片角度为水平送风；冬季送风温度大于等于27℃时，调节叶片角度为垂直送风。

2、地面散流器适合安装在夹层地板内，用于高舒适标准的工作环境及计算机房等局部热源较多的场合。

3、圆形或方形散流器相应送风面积的长宽比不宜大于1：1.5.4、散流器宜对称布置或梅花形布置，散流器中心线与侧墙距离不宜小于1.0m。

5、地面散流器不应直接安装在作为下，安装位置距离座位不宜小于400mm。

6、并非所有地面散流器均需设集尘斗，且集尘斗安装与否并不影响地面散流器的气流流型。

7、散流器的颈部最大允许风速（m/s）如下：使用场所允许噪声dB(A)室内净高度（m）3 4 5 6广播室32 3.9 4.15 4.25 4.35 住宅、剧场33-39 4.35 4.65 4.85 5.00 公寓、客房、个人办公室40-46 5.15 5.40 5.75 5.85 餐厅、商店47-53 6.15 6.65 7.00 7.15 电影院、一般办公室54-60 6.50 6.80 7.10 7.50四、喷口选用说明：（10K121）1、球形喷口多设计为可调节型，其送风方向可现场手动调节，也可通过执行器自动调节，喷口可在上下±30°范围内调节，以改变送风气流方向。

1.回风口的布置方式及要求
(1)回风口不应设在射流区内和人员长时间停留的地点。

(2) 室温允许波动范围Δtx=士0.1~0.2℃的空调房间，宜采用双侧多风口均匀回风；Δtx=±0.5~1.0℃的空调房间，回风口可布置在房间同一侧；Δtx>士1℃，且室
参数相同或相近似的多房间空调系统，可采用走廊回风。

(3)采用侧送时，回风口宜设在送风口的同侧；采用孔板或散流器送风时，回风口宜设在下部；采用顶棚回风时，回风口宜与照明灯具结合成一整体。

(4)回风口的回风量应能调节，可采用带有对开式多叶阀的回风口，也可采用设在回风支管上的调节阀。

2.回风口的吸风速度
回风口的吸风速度。

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用：来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用：来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。
