深圳市圣凯安科技有限公司 NE Sensor氯化氢HCL气体报警器产品描述氯化氢HCL气体报警器适用于各种工业环境和特殊环境中的氯化氢HCL浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。
特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称氯化氢HCL报警器HCL/NE-301检测气体氯化氢HCL检测原理电化学原理检测范围0-20ppm、0-50ppm、0-200ppm、0-1000ppm、0-3000ppm分辨率0.2ppm、1ppm、1ppm、5ppm、6ppm 检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。
测仪固定式氯化氢气体检固定式氯化氢气体检测仪固定式氯化氢气体检测仪主要由报警控制主机和氯化氢气体检测探头组成。
报警控制主机有开关量输出并可选通讯接口，可以外接声光报警器或启动控制设备，也可以与上位机通讯。
报警控制主机可接收检测探头的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。
Jh系列报警主机适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量精度高。
一、报警控制主机功能及参数�接收标准信号：4-20mA，二线或三线制探头均可，可为探头提供24V供电；�可选1,2,4,8四种通道数的主机：每通道接一个探头，定货时说明通道数；�报警点及全部参数可按键设定；�每个通道带有两个报警输出；开关量无源触点输出220V AC，2A�可设定低限、高限二级报警，或上限、下限报警，具延时报警功能（部分型号）；�主机可以对检测探头的数据进行修正，可远程调零点；�可选RS485/232通讯功能，并进行实时监控和通讯。
�工作电压220V AC�温度范围：0~70℃�湿度范围：10~90%RH(非凝结)�精度：0.2%F.s （单通道为：0.5%F.s ）�安装方式：壁挂式安装�重量：约1.2kg （单/双通道）�外形尺寸：200X200X80mm二、氯化氢气体探头功能参数三、使用说明将氯化氢气体检测探头安装于需要监测的地点，可以多点监控，通过二芯屏蔽电缆接入主机，接线时按说明书或示意图中说明，按颜色对接即可。
主机安装于中控室等安全场合，根据需要安装声光报警器、排风扇等设备。
当氯化氢气体浓度超出预设报警点时，系统发出声光报警，同时启动排风扇等设备。
一般在设备出厂时，量程、报警点等全部参数都已经按用户要求或相关标准设置完毕，用户在固定和接线之后，即可通电测试。
注：1、现场可配带数字显示的氯化氢气体检测探头或进口的氯化氢气体检测探头。
便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 25%LEL 50%LEL 1%LEL H2S (0~100)PPM 10PPM 20PPM 1PPM CO (0~1000)PPM 50PPM 200PPM 1PPM O2(0~30)%VOL19.5%VOL23.5%VOL0.1%VOL其他组合气体请联系公司显示误差：±5%FS(可燃)、±10%（一氧化碳）、±5μmol/mol(硫化氢)响应时间：T＜30s指示方式：LCD显示实时数据及系统状态56388412发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95%RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3Gb 充电时间：6h~8h 待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg 四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。
SFD-600(BA)可燃/有毒气体探测器、SFD-300气体报警控制器注意事项一、安装、使用前应仔细阅读本说明书。
二、安装接线时应认知探测器与报警控制器每个接线端子的功能，并按照系统图接线。
三、断电后才能打开探测器外壳盖。
四、探测器和报警控制器必须安装在说明书规定的温、湿度范围内的场所。
五、出厂时，壁挂式报警控制器引出的三线插头已自带接地引脚，安装前必须确认与之连接的三线插座有保护接地。
出厂时，盘装式报警控制器未带三线插头，安装时为确保报警装置安全接地，应将所有连接报警控制器的电缆金属屏蔽层，都在报警控制器的星形接地点处可靠接地。
探测器内、外各有一个接地点，应使之安全接地，以防受到现场射频的干扰。
如探测器、报警控制器两侧不是使用同一保护接地，那么，探测器与报警控制器只可选择其中一侧接地，两侧同时接地产生的地线电位差，会形成地环路干扰，导致报警装置误报警。
六、探测器和报警控制器之间的连接电缆，必须依据本说明书相关条款选择使用，在野外铺设一定要穿金属套管并埋地。
七、定期检验、标定气体报警装置，以确保其有良好的检测线性。
八、如对本说明书提示的安全注意事项发生疑问，可咨询相关专业部门或联系本公司。
如发现本说明书中未提及的安全信息，或有必须添加与纠正的内容，请直接与本公司联系，我们真诚地接受任何诚恳的批评与指正。
重要提示安装在高度危险场所的可燃、有毒气体报警装置，是为了预防爆炸、起火、中毒等事故的发生，使用者必须了解可能导致重大安全生产事故的危险隐患，由于不正确的安装、操作、维护报警装置所造成的安全事故，使用者后果自负。
电子产品在使用过程中，存在发生故障的可能。
安装了气体报警装置的场所，也不能保证绝对的安全，用户应该清楚其作用只是增加了一道安全防线，需要大家进一步加强安全意识，杜绝安全隐患。
目录第1部分简介 (1)1、公司简介 (1)2、产品概述和设计、制造、检定遵照的国家标准 (2)2、1产品概述 (2)2、2可燃、有毒气体报警装置符合的现行国家标准 (2)3、技术参数 (2)3、1主要元器件 (2)3、2主要技术指标 (2)4、部件结构 (3)4、1整机组成 (3)4、2报警控制器部件 (5)4、3探测器部件 (6)第2部分安装说明 (8)1、安装选点 (8)1、1报警控制器的安装 (8)1、2探测器的安装 (8)2、电缆线选择与布线要求 (9)3、控制器和探测器安装固定 (9)3、1报警控制器安装 (9)3、2探测器安装 (9)4、报警控制器、DCS、PLC等工控系统与探测器连线 (10)4、1报警控制器与探测器接线示意图 (10)4、2探测器与DCS、PLC等工控系统连接示意图 (10)4、3报警控制器开关量输出与警灯、防爆风扇等外接设备的连接 (11)4、4报警控制器输出的4~20mA标准信号输出与DCS或PLC系统连接 (12)4、5报警控制器的总线信号（RS485或CAN）输出与消防控制主机、DCS或PLC等系统连接 (13)4、6报警控制器与SFD-900备用电源连接 (13)第3部分操作介绍及产品维护 (13)1、显示界面介绍 (13)1、1延时界面 (13)1、2测量状态界面 (14)1、3操作界面 (14)2、菜单内容说明 (15)2、1设置功能的子菜单 (15)2、2校准功能的子菜单 (15)2、3查询功能的子菜单 (15)2、4其它功能的子菜单 (16)3、操作方法 (16)4、产品维护 (18)4、1探测器的寿命及注意事项 (18)4、2日常故障检修 (18)5、SFD-300气体报警控制器端子接线示意图 (20)6、SFD可燃、有毒气体报警装置系统接线图 (21)第1部分简介1、公司简介深圳市索福达电子有限公司的前身是深圳市索富光纤通信设备有限公司的工业安全产品设备部，2003年公司经改制后成为独立法人，厂址位于深圳科技园中区。

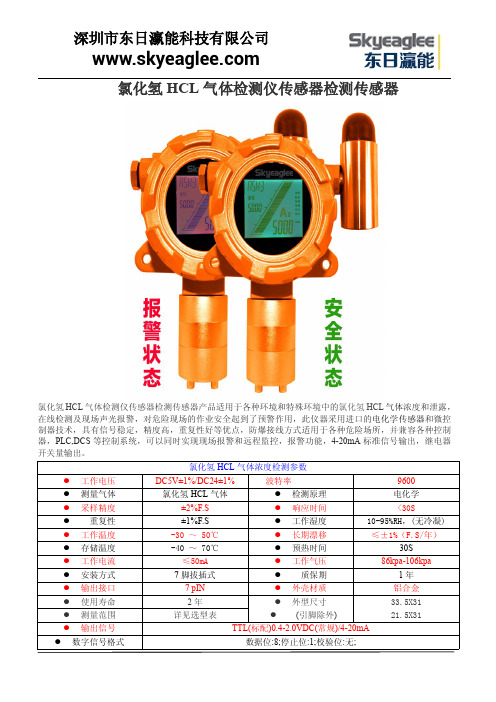

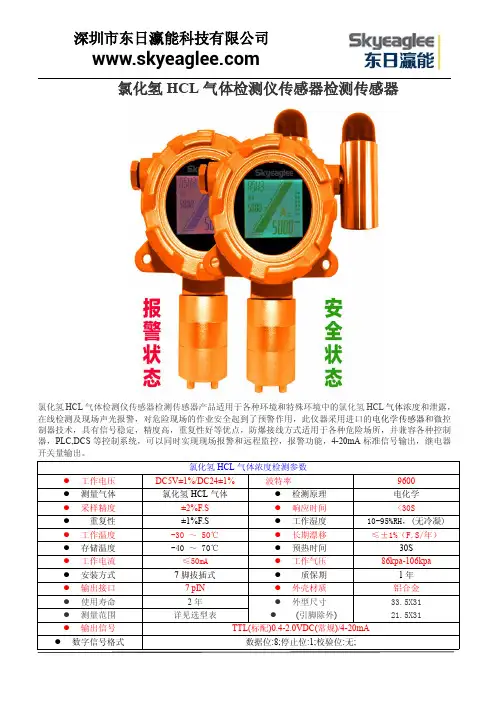

氯化氢HCL气体检测仪传感器检测传感器氯化氢HCL气体检测仪传感器检测传感器产品适用于各种环境和特殊环境中的氯化氢HCL气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
氯化氢HCL气体浓度检测参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体氯化氢HCL气体●检测原理电化学●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;氯化氢HCL气体检测仪传感器检测传感器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
氯化氢HCL气体检测仪传感器检测传感器技术参数：检测气体：空气中的氯化氢HCL气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。
关于气体检测仪中的各类传感器介绍气体检测仪是一种用于检测和测量环境或工作场所中气体浓度的仪器。
它通过使用各种类型的传感器来测量气体的浓度，并将其转化为可视化或可读的结果。
在气体检测仪中，有几种常见的传感器类型，包括化学传感器、红外传感器、电化学传感器和热导传感器等。
1.化学传感器：化学传感器是最常见的气体检测仪传感器类型之一、它们通常使用化学反应来检测和测量气体浓度。
这些传感器通常包括通过气体吸附或反应产生电流或电势变化的材料。
它们可以检测多种气体，如可燃气体、有害气体和毒性气体等。
化学传感器通常非常灵敏，可以在低浓度下检测目标气体。
2.红外传感器：红外传感器是一种常用的气体检测仪传感器类型，它通过测量目标气体在红外波长范围内吸收的辐射来检测气体浓度。
红外传感器通常包括一个红外源和一个红外检测器。
当目标气体通过传感器时，它会吸收红外辐射，导致检测器输出信号的变化。
红外传感器可以检测可燃气体，如甲烷、乙烷和丙烷等。
3.电化学传感器：电化学传感器是一种常用于测量气体浓度的传感器类型。
它们基于气体与电极之间的化学反应来产生电流或电势变化。
电化学传感器通常包括一个工作电极、一个参考电极和一个计数电极。
当目标气体与工作电极接触时，会引发电化学反应，进而改变电极电势。
这种变化可以通过测量工作电极和参考电极之间的电流或电势差来确定目标气体浓度。
4.热导传感器：热导传感器是一种用于测量气体浓度的传感器类型。
它们基于气体对热传导的影响来测量气体浓度。
热导传感器通常包括一个加热元件和一个测温元件。
加热元件通过消耗电能产生热量，并使气体周围的温度升高。
测温元件测量气体周围的温度变化，当目标气体存在时，热量传导会发生变化，从而导致温度变化。
通过测量温度变化，可以确定目标气体的浓度。
总结起来，气体检测仪中的传感器类型包括化学传感器、红外传感器、电化学传感器和热导传感器等。
这些传感器利用不同的原理和技术来检测和测量目标气体的浓度。
深圳东日瀛能科技有限公司有毒有害智能气体变送器产品说明书深圳东日瀛能科技有限公司目录1、概况-------------------------------------------------------------------------------22、技术特点-------------------------------------------------------------------------23、技术参数-------------------------------------------------------------------------34、外形尺寸及安装方式----------------------------------------------------------44.1安装位置--------------------------------------------------------------------54.2安装方法--------------------------------------------------------------------55、电气连接-------------------------------------------------------------------------66、负载特性--------------------------------------------------------------------------77、操作说明--------------------------------------------------------------------------87.1LCD显示说明---------------------------------------------------------------87.2按键操作说明---------------------------------------------------------------817.3变送器设置------------------------------------------------------------------98、设备维护--------------------------------------------------------------------------159、注意事项--------------------------------------------------------------------------1510、检测气体一览表----------------------------------------------------------------161．概述固定式气体变送器通过对大气中氧气、可燃气体、有毒有害气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：氯化氢气体报警器地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：量程选择公司简介：深圳市东日瀛能科技有限公司是专业研发、生产、销售工业可燃气体及有害气体检测设备的高新科技企业，是专业从事国际传感器应用硬件、软件及相关系统的应用设计、服务和销售服务的专业系统配套方案提供商。
深圳市东日瀛能科技有限公司的产品现已广泛应用于矿用安全、汽车电子、航海航空、动力机车、医疗器械、通信设备、电力控制、石油化工、大气环保、水质监测等行业，已成为多家国际知名品牌公司在中国的优秀合作伙伴。
在科学技术飞速发展的时代、用先进的技术实力来武装自己。
提高企业竞争实力，为用户带去稳定、可靠、安全的数字化智能产品。
帮助客户提高实现安全生产、时时保障用户利益。
公司用先进的技术和先进的生产工艺，通过现代化生产加工设备，提供给用户高质量，高可靠、功能强，安装调试使用方便的优质产品。
深圳市东日瀛能科技有限公司与其它公司的气体监测设备相比具有应用广泛、使用寿命长、灵敏度高、稳定性好、适合气体多、性价比高、维护成本低、可在线分析等等一系列优点。
电子自动化产业的迅速发展与进步促使气体监测技术、特别是集成智能气体监测技术日地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：趋活跃发展，近年来随着半导体技术的迅猛发展，深圳市东日瀛能科技有限公司正和高等院校在大力开展有关集成智能气体监测设备的研制，国内一些著名的高校和研究所以及公司也积极跟进，集成数字化气体监测设备技术取得了令人瞩目的发展。
“让客户第二次购买”是我们的经营理念！带着这种意志，我们将竭诚为您服务！我们有团结创新的精神、精湛严谨的技术、物廉价美的产品、热情周到的服务。
我们注重每一个细节，珍惜每一个机会。
不辜负广大客户的信赖和支持。
我司真诚希望能与您携手合作、共创辉煌！产品简介：本产品是一款采用模块化设计，具有智能化传感器检测技术，固定安装方式的可燃有害气体报警器，仪器采用世界知名品牌的传感器，传感器性能稳定、准确度高、线性好；仪器抗干扰能力强，使用寿命长。
