IDG100-O3臭氧固定式气体检测仪一、产品描述:IDG100系列固定式气体变送器通过对大气中臭氧进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。
IDG100系列检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。
仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。
二、产品特性:1、采用各种进口传感器，寿命至少2年2、采用高速、高精度处理电路对传感器信号进行处理，响应速度快、测量精度高，稳定性和重复性好3、仪器自带背光大屏幕显示，直观显示气体浓度、类型、单位等各种参数4、气室独立设计，结合空气动力学，更能快速、准确检测目标气体5、全量程范围温度数字自动跟踪补偿，保证测量准确性6、软件校准加按键设置，操作简单人性化7、具备数据恢复功能，无须担心误操作8、RS485、三线制4-20mA输出，继电器输出和声光报警可选9、可为客户配套WLO Sin气体采集软件，软件具有数据存储、查询、导出功能三、技术参数:检测原理：电化学检测对象：O3臭氧检测量程：0-1/2/5/10/50/100/200/500/1000ppm(其他量程请来电咨询）分辨率：由传感器原理、品牌决定。
具体请咨询！检测精度：±1%重复精度：±1%响应时间：30S接线方式：M20*1.5内螺纹接线线材：RVVP3*0.75mm2安装方式：壁挂式、管道式、泵吸式壳体材料：铝合金隔爆外壳外形尺寸：125*106*153mm防爆等级：ExdII CT6防护等级：IP65整机重量：1.8Kg工作温度：-20～50℃（特殊要求根据需要定制）工作湿度：10～95%RH非凝露工作电源：24VDC（12-30VDC）工作电流：11mA@24V（毒气和氰化氢），33mA@24V（可燃、红外传感器） 输出方式：RS485、三线制4-20mA（可根据客户需求定制GPRS、R2S、WI2SI 等无线网络传输方式）报警方式：一组继电器输出（2A@30V）、声光报警（可选）声光报警电流：120mA，80db@1m防爆认证：ExdⅡCT6Gb计量认证：第三方计量认证执行标准：GB15322.1-2003,GB3836.1-2010GB3836.2-2010,GB3836.4-2010。
第一章节重要声明本使用资料著作权属广州佳环电器科技有限公司所有，未经本公司书面许可，任何单位或个人不得以任何方式摘录、复制或翻译，侵权必究。
广州佳环电器科技有限公司保留修改本说明书技术参数及规格的权力，对本说明书中的印刷错误及与最新资料不符之处我们会及时改进。
所有改动不再事先通知，但会编入新版使用说明中。
广州佳环电器科技有限公司保留对本说明书的最终解释权。
本使用说明书中的图示都是为了说明的需要而绘制的，可能会与真实新产品略有差别，这取决于技术改进的实际情况和新产品生产的具体时间，如果说明书所述内容与您的产品不符，请以产品为准。
注意事项请勿在高精度电子设备附近使用本产品，电波干扰可能引起高精度电子设备的误操作和其他问题。
尤其在以下设备附近需特别注意：助听器、起搏器和其他医疗电子设备、火灾探测器、其他精度自动控制装置。
不要拆卸或改装本产品，否则会造成本产品的损坏、漏电和电路故障。
避免过度受潮，水或其他液体进入本产品可能引起本产品漏电和故障。
避免用挥发性的溶液或有机溶剂擦拭设备，可能会损坏设备的表面。
合格的专用接地线，安全可靠的接地，使用的线路的容量是符合要求的，以确保消除火灾隐患。
设备安装人员必须经过培训才能开机维修。
使用臭氧时，严禁工作人员在高浓度臭氧空间环境中上班工作，工作人员在超过相关标准的臭氧浓度的空间环境中上班在应要有防护措施。
切记设备保养或维修时必须在断电和泄尽气压状态下进行，确保人员安全维修。
使用本产品的环境条件要求：1.1室内应无易燃易爆气体及导电粉尘。
禁止安装在氨气易泄露或有发生爆炸危险的危险区域1.2室内有220V/50HZ交流电源。
部分臭氧设备同时需要用到380V/50Hz交流电源1.3环境温度要求：-10℃-33℃1.4环境湿度要求：≤55%。
1.5放置本机的地面要求平整，注意将设备平稳放在地上或支架上。
1.6设备安装时保持设备工作环境通风及空气干燥，该空间须安装排风扇或空调。
臭氧系统操作说明及维护保养一、开机前准备事项：1、开启臭氧机冷却水阀门，确保臭氧机有冷却水供应；2、对精密过滤器进行手动排水；3、将空压机电源开关、冷干机电源开关、制氧机电源开关、臭氧机电源开关、毁灭器电源开关置为“ON”状态（本系统有总控制柜控制，故该5个开关也可长期置为ON状态）；二、开机流程：在已做完“开机前准备事项”的前提下：把控制柜的转换开关打到本地启动，即可给系统送电三、臭氧系统正常运行状态及参数：1、空压机有在正常运作，一般是看压力表有2~4kg压力，有空气输出即可；2、冷干机的工作压力为6～8kg/cm2，每隔3分钟左右应有一次切换排气动作，冷干机出口管道应有结露水珠，出口压力一般调到2.0~2.5kg/cm2范围；3、制氧机工作压力表为1.5~2.5kg/cm2范围（一般调到2.0kg/cm2左右），每隔16秒钟左右应有一次切换排气动作，输出流量应在5~10L/min范围（流量计一般保持常开）；4、臭氧机的工作电流应在3A左右（如需降低臭氧产量可以减小臭氧机工作电流），输入流量也应在8~12L/min范围（流量计一般保持常开）；5、确保射流器有负压，一般看它的吸力，吸力范围应与臭氧机输入流量相对应，即10~20L/min范围（这个参数一般在安装调试时已调好，并不需要每次都调整），若偏差过大，会造成臭氧浓度偏低；四、关机流程：1、按一下控制柜上的停止按钮，即可停止给系统送电；2、关闭臭氧机冷却水阀门；五、注意事项：1、精密过滤器每次开机务必排水一次！2、每次开机务必开启臭氧机冷却水3、设备间如有很浓臭氧气味，一定要找出管道泄露地方，排除臭氧泄露！六、维护保养项目：1、风扇灰尘过滤网清洗/更换：使用过程中，由于空气中有灰尘，所以机器散热风扇灰尘过滤网要定期清洗/更换（周期参考保养周期表），不定期清洗将导致机器散热不良过热保护！2、高压部件线路除水汽：潮湿天气、回南天定期（周期参考保养周期表）用干抹布将高压包、高压连接线、臭氧管高压接线瓷柱上的水汽擦干净，然后用电吹风将将残留水汽烘干；否则容易导致高压放电拉弧损坏部件。
臭氧监测标准操作规程臭氧监测标准操作规程一、概述臭氧监测是评价空气质量和环境污染程度的重要指标之一。
为了准确监测臭氧浓度并保证监测数据的准确性和可比性，制定本标准操作规程。
二、仪器设备1. 臭氧监测仪：具有高准确度和稳定性，并符合国家相关标准的仪器设备。
2. 校准气体：浓度稳定、纯度高的臭氧气体。
3. 测量容器：无臭氧吸附和污染的材料制成。
三、测量位置选择1. 选择空气流通良好的地点，避免靠近可能会干扰测量的源头，如工厂排放口、车辆尾气等。
2. 按照相关法规要求，选择代表性的场所进行监测。
四、操作步骤1. 仪器校准：a. 打开臭氧监测仪电源，确保仪器处于正常工作状态。
b. 根据仪器使用说明，连接校准气体和测量容器，进行仪器校准。
c. 根据校准气体的浓度，设置仪器的量程范围，并确保校准结果正常。
d. 校准结束后，记录校准日期、校准气体浓度、校准结果等信息，并在仪器上做好记录。
2. 测量准备：a. 在测量位置放置测量容器，并确保容器处于稳定状态。
b. 打开仪器电源，待仪器进入正常工作状态后开始测量。
c. 根据测量要求，设置仪器的工作参数，如采样间隔、数据记录方式等。
3. 开始测量：a. 确保仪器与测量容器正确连接，防止泄漏。
b. 启动仪器测量程序，按照预设参数采集臭氧浓度数据。
c. 保持测量过程中环境稳定，避免外界干扰。
4. 测量结束：a. 测量时间结束后，关闭仪器，停止数据采集。
b. 将测量数据导出并保存，包括测量起止时间、臭氧浓度数据等。
c. 将测量容器清洗干净并储存好。
五、质量控制1. 定期进行仪器的校准和检验，确保其准确度和稳定性。
2. 使用校准气体进行仪器校准，并定期验证校准结果。
3. 在测量过程中，如果发现仪器异常或数据异常，应立即停止测量，并检查和修复问题后再重新测量。
4. 定期比对不同仪器的测量结果，确保不同设备之间的可比性和一致性。
5. 定期参加相关机构组织的质量评估和比对活动，检验监测数据的可靠性和准确性。
臭氧发生器说明书Ozone Generator Specification适用于CF-G-3-(5-45)KG系列有限公司济南市臭氧应用工程技术研究中心臭氧发生器操作手册前言前言本臭氧发生器手册中包含了重要的安全注意事项、操作说明，是整个臭氧设备操作手册中不可缺少的组成部分。
操作人员在运行系统前必须仔细阅读本手册中的全部内容。
本操作手册（后面简称手册）中包含了所有与 CF-G-3- 型号臭氧发生器相关的详细信息，以便使用者在各个环节都能安全的操作和维护臭氧发生器设备。
手册将从下列环节进行论述：1.安装/固定，调试2.运行3.故障检修/维修4.运输，储存；报废，拆除/处臵本臭氧发生器的操作手册的保存：1.放臵在离车间最近的便利位臵2.交给该车间的负责人员3.妥善保存直到该设备被弃用必须保证操作人员能随时取阅本操作手册手册组成：本操作手册的附录中包含了用于维护、故障检修及维修的额外信息，如：警报列表电路图数据记录表。
臭氧发生器操作手册目录目录1产品说明 (4)1.1概况 (4)1.2技术数据 (4)2 安全措施和规范 (7)2.1 警示标识信息 (7)2.2 安全规范原则 (8)2.3 安全措施及注意事项 (9)2.4 安全设备和监测设备 (10)2.5 组织人员 (10)2.6 相关联危险 (10)2.7 其它危险 (13)2.8 紧急应对措施 (14)2.9 指南，标准和规范 (14)3安装调试 (15)3.1 安装前准备 (15)3.2 安装 (15)3.3 调试前检查 (16)3.4 电气线路接线 (17)3.5臭氧放电室臭氧出气管道连接 (17)4臭氧发生器工作原理 (18)4.1臭氧 (18)4.2臭氧发生器工作原理 (18)4.3 应用领域 (19)4.4 使用前重要说明 (19)5系统运行 (21)5.1开机前准备 (21)4.2 开机步骤 (21)4.3 系统开关机 (21)4.4.控制面板操作说明 (22)6 技术支持与售后服务 (27)6.1 售后技术支持服务 (27)6.2 维护 (27)7 免责声明 (29)1产品说明1.1概况臭氧发生装臵是用于制取臭氧气体（O3）的装臵。
贵重仪器设备使用手册
臭氧仪器使用手册
1、打开氧气流量表至3L∕分钟。
2、打开臭氧仪器电源开关。
3、听到第一声提示音后，用食指触摸显示屏幕，输入密码：
12345678 ，根据屏幕提示语言连续按两个（确定）键，（跳过
系统）键。
4、然后系统自动清洗和消毒管道。
5、第4步完成后，按F1或F2设定实际氧浓度，并返回到主界面。
如输入错误，则选择（修改）键重新设定浓度。
6、实际氧浓度和氧流量成反比。
7、当实际浓度达到设定浓度时，输出灯变绿，机器发出（嘟）的
提示音。
此时可抽取臭氧。
第一管臭氧气体弃去。
8、臭氧抽取完毕，点击屏幕（关闭）键，待机器警示灯变红，发
出（嘟、嘟、嘟）提示音时关闭氧气装置。
9、关闭臭氧仪器电源开关。
清洁仪器表面，盖好仪器盒。
深圳市圣凯安科技有限公司 NE Sensor臭氧O3气体报警器产品描述臭氧O3气体报警器适用于各种工业环境和特殊环境中的臭氧O3浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。
特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称臭氧O3报警器O3/NE-301检测气体臭氧O3检测原理电化学原理检测范围0-1ppm、0-5pm、0-100ppm、0-200ppm、0-1000ppm、0-5000ppm 分辨率0.01ppm、0.02ppm、0.06ppm、0.1ppm、0.3ppm、2ppm 检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。
臭氧发生器使用说明书臭氧发生器使用说明书1、产品概述臭氧发生器是用于制取臭氧气体（O3）的装置。
臭氧易于分解无法储存，需现场制取现场使用，所以凡是能用到臭氧的场所均需使用臭氧发生器。
臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用。
臭氧发生器产生的臭氧气体可以直接利用，也可以通过混合装置和液体混合参与反应。
利用高压电离(或化学、光化学反应)等措施，使空气（或纯氧气源）中的氧气分解聚合为臭氧，臭氧形成的过程是氧的同素异形转变过程;亦可利用电解水法获得。
臭氧的不稳定性使其很难实现瓶装贮存，一般只能利用臭氧发生器现场生产，随产随用。
臭氧为混合气体，其浓度通常按质量比或体积比来表示。
质量比是指单位体积内混合气体中含有多少质量的臭氧，常用单位mg/L、mg/m3或g/m3等表示。
体积比是指单位体积内臭氧所占的体积含量或百分比含量，卫生行业常用ppm表示臭氧浓度，即每立方臭氧混合气体中臭氧占该体积的百万分之一为1ppm。
臭氧浓度是衡量臭氧发生器技术含量和性能的重要指标。
同等的工况条件下臭氧输出浓度越高其品质度就越高。
2、产品分类臭氧发生器分类方式有很多种，通常情况下有以下几种情况：1）按单位时间臭氧产量分类时，分大型、中型和小型。
大型臭氧发生器是指每小时臭氧产生量在1Kg以上的臭氧发生器，其主要应用范围是废水废气处理、城市供水、化工深度氧化等场所。
中型臭氧发生器是指每小时臭氧产量在100g-1000g范围内的臭氧发生器，其应用范围是食品加工、精细化工、制药行业。
小型臭氧是指每小时臭氧产量在10g-100g范围内的臭氧发生器，其主要应用范围是实验室、房间除味、瓜果蔬菜除农药残留等。
当然还有产量在1g以下的微型臭氧发生器，主要是家用。
2）按工作原理分类，臭氧发生器主要有三种：高压放电式、紫外线照射式、电解纯水式。
高压放电式臭氧发生器是利用交流高压电产生高压电场，使电场内或电场周围的氧分子发生电离，完成臭氧分子的合成过程。
臭氧气体检测仪安全操作及保养规程臭氧气体检测仪是一种用于检测空气中臭氧浓度的仪器。
由于臭氧是一种对人体有害的气体，因此使用臭氧气体检测仪需要注意安全操作和规范保养。
本文将介绍臭氧气体检测仪的安全操作及保养规程，以便使用者正确操作并延长仪器寿命。
安全操作规程1. 确认检测环境在对检测环境进行测试前，应先确认环境的安全性。
确保使用环境不会对人体和仪器造成伤害，如有疑虑应立即终止操作。
2. 使用个人防护装备在使用臭氧气体检测仪时，应戴上个人防护装备，如手套、口罩、防护衣等。
这样可以有效避免仪器使用过程中产生的有害物质对人身造成伤害。
3. 保持仪器与环境干燥臭氧气体检测仪严禁长时间浸泡在液体中或长时间处于潮湿环境中。
保持仪器干燥的同时，也应保持使用环境的相对湿度适宜。
湿度过高或过低都会影响臭氧气体检测仪的准确性。
4. 禁止拆卸维修在使用臭氧气体检测仪时，切勿私自拆卸并进行维修。
一旦发现仪器出现损坏或故障，应立即向生产厂家或售后服务机构寻求帮助。
5. 注意检测状态在使用臭氧气体检测仪时，需注意检测状态是否正常。
如检测数据不稳定、测量范围异常等情况，应及时处理或更换待检测环境再进行测试。
6. 注意存储臭氧气体检测仪在长期不使用前，应存放在干燥且通风良好的环境中。
长时间存储前应充满电，并开启电源开关锁定功能。
保养规程1. 务必定期校准为保证臭氧气体检测仪的准确性，建议用户定期对仪器进行校准。
一般建议每年校准1次，或在经过重大维修后再进行校准。
2. 清洁仪器使用过程中，臭氧气体检测仪上的灰尘和油腻会影响测量的准确性，因此需定期清洗仪器。
擦拭时应使用柔软湿布，勿使用刷子等硬质物品，以免刮花环境气体检测仪。
3. 适当充电长时间未使用臭氧气体检测仪时，电池应充至30%~70%的电量。
已存放超过3个月的电池，需要通过一次完全充电（满电）重新激活电池。
4. 防止过度放电当臭氧气体检测仪电池电量低于15%时，应停止使用。
如继续使用，可能会影响电池寿命，甚至损坏电池。

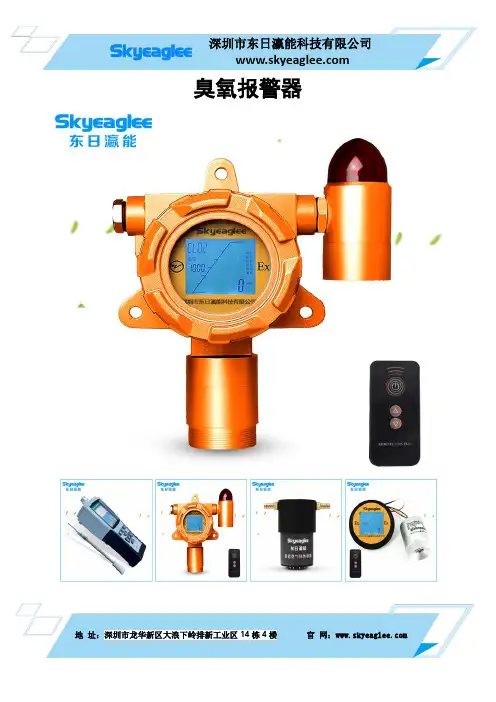

地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：臭氧报警器地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：量程选择公司简介：深圳市东日瀛能科技有限公司是专业研发、生产、销售工业可燃气体及有害气体检测设备的高新科技企业，是专业从事国际传感器应用硬件、软件及相关系统的应用设计、服务和销售服务的专业系统配套方案提供商。
深圳市东日瀛能科技有限公司的产品现已广泛应用于矿用安全、汽车电子、航海航空、动力机车、医疗器械、通信设备、电力控制、石油化工、大气环保、水质监测等行业，已成为多家国际知名品牌公司在中国的优秀合作伙伴。
在科学技术飞速发展的时代、用先进的技术实力来武装自己。
提高企业竞争实力，为用户带去稳定、可靠、安全的数字化智能产品。
帮助客户提高实现安全生产、时时保障用户利益。
公司用先进的技术和先进的生产工艺，通过现代化生产加工设备，提供给用户高质量，高可靠、功能强，安装调试使用方便的优质产品。
深圳市东日瀛能科技有限公司与其它公司的气体监测设备相比具有应用广泛、使用寿命长、灵敏度高、稳定性好、适合气体多、性价比高、维护成本低、可在线分析等等一系列优点。
电子自动化产业的迅速发展与进步促使气体监测技术、特别是集成智能气体监测技术日地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：趋活跃发展，近年来随着半导体技术的迅猛发展，深圳市东日瀛能科技有限公司正和高等院校在大力开展有关集成智能气体监测设备的研制，国内一些著名的高校和研究所以及公司也积极跟进，集成数字化气体监测设备技术取得了令人瞩目的发展。
“让客户第二次购买”是我们的经营理念！带着这种意志，我们将竭诚为您服务！我们有团结创新的精神、精湛严谨的技术、物廉价美的产品、热情周到的服务。
我们注重每一个细节，珍惜每一个机会。
不辜负广大客户的信赖和支持。
我司真诚希望能与您携手合作、共创辉煌！产品简介：本产品是一款采用模块化设计，具有智能化传感器检测技术，固定安装方式的可燃有害气体报警器，仪器采用世界知名品牌的传感器，传感器性能稳定、准确度高、线性好；仪器抗干扰能力强，使用寿命长。
深圳东日瀛能科技有限公司有毒有害智能气体变送器产品说明书深圳东日瀛能科技有限公司目录1、概况-------------------------------------------------------------------------------22、技术特点-------------------------------------------------------------------------23、技术参数-------------------------------------------------------------------------34、外形尺寸及安装方式----------------------------------------------------------44.1安装位置--------------------------------------------------------------------54.2安装方法--------------------------------------------------------------------55、电气连接-------------------------------------------------------------------------66、负载特性--------------------------------------------------------------------------77、操作说明--------------------------------------------------------------------------87.1LCD显示说明---------------------------------------------------------------87.2按键操作说明---------------------------------------------------------------817.3变送器设置------------------------------------------------------------------98、设备维护--------------------------------------------------------------------------159、注意事项--------------------------------------------------------------------------1510、检测气体一览表----------------------------------------------------------------161．概述固定式气体变送器通过对大气中氧气、可燃气体、有毒有害气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。
仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。
仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。
2．技术特点采用高速、高精度处理电路，实现仪器测量的快速和准确三线制4-20mA信号和RS485数字信号输出，可实时与计算机进行通讯2深圳东日瀛能科技有限公司即插即用国际标准智能化传感器，现场维护非常方便独特的LCD带背光设计技术，现场设备的观察、维护不再受光线变化的困扰全量程范围的温度数字补偿软件或按键实现变送器在现场自由组态，如查看、设定、校准本安电路及防爆外壳设计，现场维护安全、方便、快捷3．技术参数壳体材料：铝合金隔爆外壳外型尺寸：125X94X199隔爆等级：Ex d IIC T6防护等级：IP66整机重量：1.8Kg精度：±3%F.S.LCD显示内容：5位8段数码显示测量值,8位16段米字型信息提示LCD显示模式：ppm、%VOL，%LEL工作环境温度：-20~50℃工作环境湿度：10~95%RH非凝露3模拟信号输出：三线制4-20mA线性输出数字信号输出：标准RS485信号输出，配合Moden及通讯软件可与计算机进行通讯工作电压：24VDC（12~30VDC）基本工作电流：11mA@24V（毒气和氧气），33mA@24V（催化燃烧、红外传感器）本安等级：Exd II CT64．外型尺寸及安装方式4深圳东日瀛能科技有限公司单位：mm4.1安装位置根据气体的比重及风向，变送器应安装在离气体可能泄漏地点处一米范围内，这样变送器的实际反应速度比较快，否则，有可能出现变送器安装处可燃气体或有毒有害气体浓度不超标，而泄漏点处局部气体已经超标，变送器和主机却不能报警的现象。
变送器安装距地面高度应大于30厘米以防有水溅入。
一般情况下，检测比重小于空气的有害气体，探头应安装于房屋或设备的上方；比重大于空气的有害气体，探头应装于贴近地面处。
变送器安装探头应朝下，如在户外安装应在变送器上方加装遮雨板。
5注意：开放区域每一探头的检测范围为100平方米，同时还要考虑气体扩散、风向、温度、湿度及区域封闭性等因素。
安装时还应考虑防尘防水和防高温等保护措施。
4.2安装方法用户可以自行设计固定方式。
但是要注意保持探头的传感器面和地面垂直。
探头固定后，将壳体上盖螺钉卸下，把屏蔽（三芯3×1.5mm）传输电缆从过线通道插入。
建议使用屏蔽软芯（三芯3×1.5mm）电缆，将电缆接于端子位置。
检查接线牢固后，固定电缆和壳体上盖。
5．电气连接电气定义如图5.1所示。
6深圳东日瀛能科技有限公司图5.1仪器输入：24V（供电电源功率2.4W以上）仪器输出：RS485，4-20mA，继电器（声光报警可选）接线方式及定义见电气连接图6．负载特性7输出信号：4-20mA负载阻抗R与电源V的关系为：R≤50(V-12)7．操作说明8深圳东日瀛能科技有限公司变送器一旦接通电源（12~30VDC）开始工作，LCD显示屏背光被点亮，信号强制输出4mA。
变送器显示测量量程。
如右图所示。
图7.17.1LCD显示说明LCD显示按照操作需求分为两部分：测量信息设置信息测量信息显示仪器检测对象，当前浓度，显示单位。
如右图7.2所示。
当前检测气体为一氧化碳（CO），0.0ppm。
图7.2设置信息显示仪器量程、零点漂移等信息；具体详见7.2；7.2按键操作说明仪器总共3个按键，分别为M(设置键)、+（增加键）、—（减少键）；位置如下图7.3所示。
9图7.3进入菜单：测量状态下，按下M键5S以上，进入设置状态菜单定义：CAL、LSE、CSE、HSE、ALE、AHE、AHAL、SAVE 按键加速：长按+、—按键具有加速功能7.3变送器设置显示变送器量程功能：显示变送器测量量程显示：CAL菜单、仪器满量程；如右图7.4所示。
图7.410深圳东日瀛能科技有限公司操作方法：在测量状态,按下‘M’键5秒以上,则进入设置状态,显示变送器的设定量程,再次按下设置键,则进入变送器调零功能。
变送器调零功能：变送器调零显示：LSE菜单、当前零点漂移值；如右图7.5所示。
图7.5操作方法：将变送器放在空气中（注意：如果有被测气体存在，则调零后会将目前的浓度定为零点）。
同时按住+、—按键3秒以上，此时LCD背光灯闪烁，则调零完成,并退出设定状态。
进入下一菜单CSE。
标定气体浓度设置功能：设定校准气体的浓度值。
显示：CSE菜单，设定校准气体浓度值；如右图7.6所示图7.6操作方法：使用‘+’与‘—’按键，使LCD显示为当前标定气体的浓度值,同时按下‘+’和‘—’按键，则完成标定气体浓度设定,进入11下校准功能。
如果不需要修改标准气体浓度值时,按下M键,则可进入标定设置。
变送器标定功能：变送器标定显示：HSE菜单，当前测量值；如右图7.7所示操作方法：给变送器通入标准气图7.7体（如：350PPM），待显示稳定后，同时按下‘+’与‘—’按键3秒以上，此时LCD背光闪烁，则标定完成。
如需退出标定状态，需按下‘M’按键。
图7.8为变送器标定示意图，操作方法如下：标定说明：将已知的标准气体，通过流量计控制在200—300ml／min，再通过导管与标气罩连接，将标气罩罩在变送器探头上通气，输出稳定后，依照“变送器标定方法”操作使主机的显示值与标准气体标称值相同，然后关掉气体。
观察能否回到零点（在纯净空气环境中）或起始点，然后再重复一次，两次数值相差较小（在基本误差范围内）标定即可结束。
相差很大（3%以上）则需重复以上12深圳东日瀛能科技有限公司方法标定直至符合要求。
图7.8恢复出厂设置（误操作下使用）功能：恢复出厂设置显示：CSE菜单，恢复数据密码。
如图7.9所示图7.9操作方法：使用‘+’与‘—’按键，使LCD显示恢复设置代码1101。
13按住‘M’键10秒以上，此时LCD背光闪烁，并进入HSE菜单。
仪器恢复出厂设置。
仪器满量程修改功能：修改仪器满量程，即20mA对应浓度值。
显示：CAL菜单，仪器满量程。
操作方法：在CSE菜单下，使用‘+’与‘—’按键，使LCD显示代码1104。
按下‘M’按键，显示画面图7.10跳至CAL菜单画面，如图7.4所示。
使用‘+’与‘—’按键，将量程示值调至目标值，按‘M’按键，画面跳至密码输入页面，如图7.10所示，输入保存密码“158“，长按‘M’按键直至背光闪烁，满量程修改完成。
报警点设置功能：修改仪器报警点显示：ALE、AHE、AHAL菜单，报警点。
操作方法：图7.1114深圳东日瀛能科技有限公司1）修改第一报警点在测量状态下，同时按下‘+’与‘-’按键，此时屏幕提示AL，即进入第一报警点设置。
如图7.11所示。
使用‘+’‘-’按键调节第一报警点，此数值即为继电器动作点。
2）修改第二报警点第一报警点设置完毕，按‘M’按键一次，进入第二报警点设置，如图7.12所示。
该报警点高于下限报警点。
（该功能不对继电图7.12器进行动作，为预留功能）3）设定报警回差在AH画面，按‘M’按键一次，LCD显示画面跳进AHAL界面。
如图7.13所示。
用户可根据需求输入适当数值，也可输入0。
图7.134）报警点保存输入回差值后，按住‘M’按键。
15屏幕左下方会显示SAVE，输入密码‘3’之后，如图7.14。
持续按‘M’按键，直至背光闪烁，系统自动退图7.14出到工作状态，报警点保存完成。
