下载文档原格式
热固性热固性塑料第一次加热时可以软化流动，加热到一定温度，产生化学反应一交链固化而变硬，这种变化是不可逆的，此后，再次加热时，已不能再变软流动了。
正是借助这种特性进行成型加工，利用第一次加热时的塑化流动，在压力下充满型腔，进而固化成为确定形状和尺寸的制品。
这种材料称为热固性塑料。
热固性塑料的树脂固化前是线型或带支链的，固化后分子链之间形成化学键，成为三度的网状结构，不仅不能再熔触，在溶剂中也不能溶解。
主要用于隔热、耐磨、绝缘、耐高压电等在恶劣环境中使用的塑料，大部分是热固性塑料，最常用的应该是炒锅锅把手和高低压电器。
常用的热固性塑料品种有酚醛树脂、脲醛树脂、三聚氰胺树脂、不饱和聚酯树脂、环氧树脂、有机硅树脂、聚氨酯等。
热塑性thermoplasticity物质在加热时能发生流动变形，冷却后可以保持一定形状的性质。
大多数线型聚合物均表现出热塑性，很容易进行挤出、注射或吹塑等成型加工。
在一定温度范围内，能反复加热软化和冷却硬化的性能，线形或支链型聚合物具有这种性能。
日常生活中，像塑料袋、塑料衣挂等物都具有热塑性。
因此，它们可以通过加热熔化来进行封口、粘合等操作。
最大的区别在于热塑性是线性（梳形）高分子结构，分子间以分子间作用力相结合，另热固性是网状高分子结构，以化学键相结合，表现最明显的是一个可熔（熔化）可溶（溶解），另一个不熔。
只能溶胀不能溶解。
这是有本质区别的。
热固性材料就是thermal set，加工过程中小分子聚合形成网状交联结构，因此在成形后无法再次加工，比如原来的泡沫塑料饭盒。
热塑性材料叫thermal plastic, 加工过程中材料维持在原有的大分子结构下，只是加热熔融后加入粘流态而可以加工。
在冷却进入玻璃态后形状固定。
但是如果需要再次加工，可以通过再次加热熔融本质区别是热塑性塑料在受热成型过程中是不发生化学反应的，热固性塑料在受热或固化剂的作用下发生交联反应，当然是化学反应啦一、热塑性塑料加热时变软以至流动，冷却变硬，这种过程是可逆的，可以反复进行。
热固性和热塑性塑料的区别（一）热固性和热塑性塑料的区别引言概述：热固性塑料和热塑性塑料是常见的两类塑料材料，它们在结构、性质和应用领域上存在显著差异。
本文将从五个大点阐述热固性和热塑性塑料的区别，包括原料特性、加工方式、化学结构、热稳定性和应用范围。
正文内容：1. 原料特性- 热固性塑料：由交联的分子网络构成，分子间的化学键非常强，不易熔融。
- 热塑性塑料：由线性或支化的高聚合度聚合物构成，分子间的化学键较弱，易于加热和熔融。
2. 加工方式- 热固性塑料：通常采用压缩模压或热模压的方式进行加工，一旦固化则不能再进行改变。
- 热塑性塑料：可以通过注塑、挤出、吹塑等多种方式进行加工，加热后可塑性增强，冷却后保持形状。
3. 化学结构- 热固性塑料：通常具有三维交联结构，分子链间有大量的化学交联，形成网状结构。
- 热塑性塑料：通常具有线性或支化结构，分子链间仅有少量的物理交联，形成线性或无规则结构。
4. 热稳定性- 热固性塑料：具有较高的热稳定性，能够耐受较高温度，不易变形或分解。
- 热塑性塑料：受热易变形，温度升高会使其软化，甚至分解。
5. 应用范围- 热固性塑料：广泛应用于制造电器、汽车零部件和模具等领域，需要耐高温和耐化学腐蚀性能的产品。
- 热塑性塑料：被广泛用于包装材料、管道、电线电缆等领域，易于加工成各种形状且成本较低。
总结：热固性塑料和热塑性塑料在原料特性、加工方式、化学结构、热稳定性和应用范围等方面存在明显差异。
热固性塑料通常具有强交联结构和较高的热稳定性，用于高温和耐腐蚀领域；而热塑性塑料具有较弱物理交联和较低热稳定性，用于需要可塑性和低成本的应用。
深入理解这些区别有助于正确选择适合的塑料材料以满足特定应用的需求。

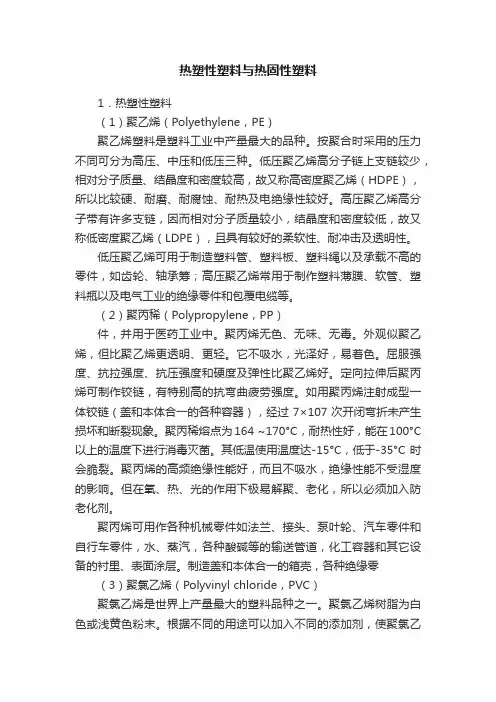

热塑性塑料与热固性塑料1．热塑性塑料（1）聚乙烯（Polyethylene，PE）聚乙烯塑料是塑料工业中产量最大的品种。
按聚合时采用的压力不同可分为高压、中压和低压三种。
低压聚乙烯高分子链上支链较少，相对分子质量、结晶度和密度较高，故又称高密度聚乙烯（HDPE），所以比较硬、耐磨、耐腐蚀、耐热及电绝缘性较好。
高压聚乙烯高分子带有许多支链，因而相对分子质量较小，结晶度和密度较低，故又称低密度聚乙烯（LDPE），且具有较好的柔软性、耐冲击及透明性。
低压聚乙烯可用于制造塑料管、塑料板、塑料绳以及承载不高的零件，如齿轮、轴承筹；高压聚乙烯常用于制作塑料薄膜、软管、塑料瓶以及电气工业的绝缘零件和包覆电缆等。
（2）聚丙稀（Polypropylene，PP）件，并用于医药工业中。
聚丙烯无色、无味、无毒。
外观似聚乙烯，但比聚乙烯更透明、更轻。
它不吸水，光泽好，易着色。
屈服强度、抗拉强度、抗压强度和硬度及弹性比聚乙烯好。
定向拉伸后聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度。
如用聚丙烯注射成型一体铰链（盖和本体合一的各种容器），经过7×107次开闭弯折未产生损坏和断裂现象。
聚丙稀熔点为164 ~170°C，耐热性好，能在100°C 以上的温度下进行消毒灭菌。
其低温使用温度达-15°C，低于-35°C时会脆裂。
聚丙烯的高频绝缘性能好，而且不吸水，绝缘性能不受湿度的影响。
但在氧、热、光的作用下极易解聚、老化，所以必须加入防老化剂。
聚丙烯可用作各种机械零件如法兰、接头、泵叶轮、汽车零件和自行车零件，水、蒸汽，各种酸碱等的输送管道，化工容器和其它设备的衬里、表面涂层。
制造盖和本体合一的箱壳，各种绝缘零（3）聚氯乙烯（Polyvinyl chloride，PVC）聚氯乙烯是世界上产量最大的塑料品种之一。
聚氯乙烯树脂为白色或浅黄色粉末。
根据不同的用途可以加入不同的添加剂，使聚氯乙烯塑件呈现不同的物理性能和力学性能。
塑料是以高分子量合成树脂为主要成分，在一定条件下〔如温度、压力等〕可塑制成一定形状且在常温下保持形状不变的材料。
塑料按受热后外表的性能，可分为热固性塑料与热塑性塑料两大类。
前者的特点是在一定温度下，经一定时间加热、加压或加入硬化剂后，发生化学反应而硬化。
硬化后的塑料化学结构发生变化、质地坚硬、不溶于溶剂、加热也不再软化，如果温度过高则就分解。
后者的特点为受热后发生物态变化，由固体软化或熔化成粘流体状态，但冷却后又可变硬而成固体，且过程可多次反复，塑料本身的分子结构则不发生变化。
塑料都以合成树脂为基本原料，并加入填料、增塑剂、染料、稳定剂等各种辅助料而组成。
因此，不同品种牌号的塑料，由于选用树脂及辅助料的性能、成分、配比及塑料生产工艺不同，则其使用及工艺特性也各不相同。
为此模具设计时必须了解所用塑料的工艺特性。
第一节热固性塑料常用热固性塑料有酚醛、氨基〔三聚氰胺、脲醛〕聚酯、聚邻苯二甲酸二丙烯酯等。
主要用于压塑、挤塑、注射成形。
硅酮、环氧树脂等塑料，目前主要作为低压挤塑封装电子元件及浇注成形等用。
一、工艺特性〔一〕收缩率塑件自模具中取出冷却到室温后，发生尺寸收缩这种性能称为收缩性。
由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成形后塑件的收缩应称为成形收缩。
1．成形收缩的形式成形收缩主要表现在以下几方面：〔1〕塑件的线尺寸收缩由于热胀冷缩，塑件脱模时的弹性恢复、塑性变形等原因导致塑件脱模冷却到室温后其尺寸缩小，为此型腔设计时必须考虑予以补偿。
〔2〕收缩方向性成形时分子按方向排列，使塑件呈现各向异性，沿料流方向〔即平行方向〕则收缩大、强度高，与料流直角方向〔即垂直方向〕则收缩小、强度低。
另外，成形时由于塑件各部位密度及填料分布不匀，故使收缩也不匀。
产生收缩差使塑件易发生翘曲、变形、裂纹，尤其在挤塑及注射成形时则方向性更为明显。
因此，模具设计时应考虑收缩方向性按塑件形状、流料方向选取收缩率为宜。
