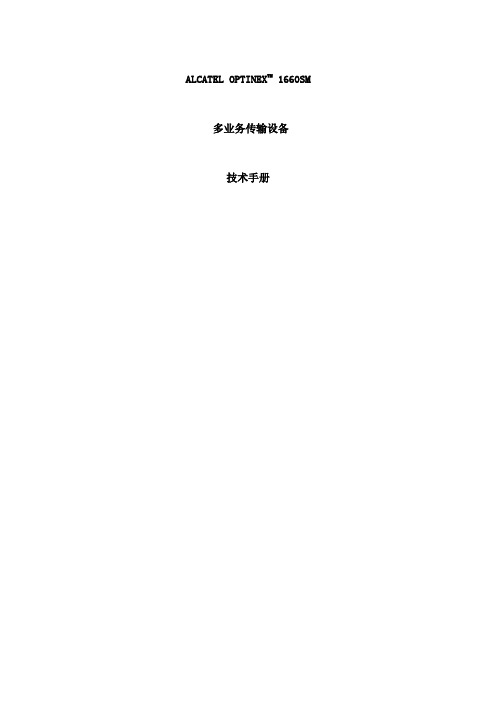

ALCATEL OPTINEX TM 1660SM 多业务传输设备技术手册目录1. 简介 ..................................... 错误!未定义书签。
2. 1660SM的优点............................. 错误!未定义书签。
3. 1660SM应用............................... 错误!未定义书签。
4. 总体描述 ................................. 错误!未定义书签。
5. 功能描述 ................................. 错误!未定义书签。
. SDH交叉连接子系统..................... 错误!未定义书签。
. 时钟基准子系统........................ 错误!未定义书签。
. 控制子系统............................ 错误!未定义书签。
. 业务端口子系统........................ 错误!未定义书签。
63x2Mb/s单元 ...................... 错误!未定义书签。
3x34Mb/s/45Mb/s单元 ............... 错误!未定义书签。
4x140Mb/s/STM-1单元 ............... 错误!未定义书签。
4xSTM-1电单元 ..................... 错误!未定义书签。
4xSTM-1电/光单元 .................. 错误!未定义书签。
1xSTM-4光单元 ..................... 错误!未定义书签。
1xSTM-16光单元 .................... 错误!未定义书签。
. 扩展子架.............................. 错误!未定义书签。

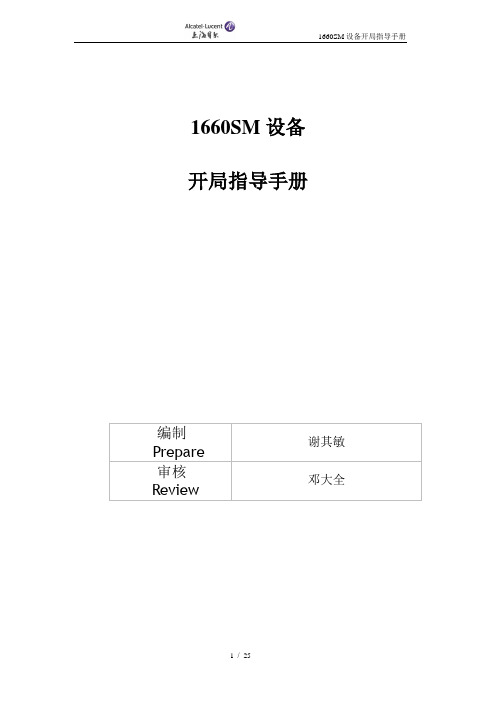

1660SM设备开局指导手册编制Prepare 谢其敏审核Review 邓大全重要说明：本手册适用于现场工程开局指导之用，现场人员可以根据具体情况进行内容的删除和增加。
由于时间仓促和编者水平，书中难免有不当甚至错误之处，敬请各方面专家批评指正。
Any document printed from the Document Control System is an uncontrolled copy.更改历史Revision History版本ED 日期DATE更改条号CHANGE ITEM作者AUTHOR审核REVIEW012009-5 Create 谢其敏邓大全0203目录一、第一部分硬件安装 (5)1、RACK部分 (5)2、1660SM子架安装 (7)3、风扇子架的供电 (9)4、设备子架的供电 (10)5、风扇子架的告警连接 (10)二、软件下载 (12)三、设备配置 (16)1、首次登录设备 (16)2、修改SLOT23槽位矩阵类型 (16)3、重起设备或配置NE A DDRESSES (16)4、再次登录设备 (17)5、加载设备软件 (17)6、激活软件 (17)7、配置所有机盘 (18)8、LAPD配置 (19)9、ＯＳ配置 (21)10、配置时钟同步 (21)11、设置激光器强发光 (24)一、第一部分硬件安装1、RACK部分1660SM 设备常见安装于C5 机架内。
机架安装较为简单。
主要应注意TRU的安装。
图一C5 Rack 2.2m机架在安装TRU单元时，注意TRU的接地线安装。
接地线是TRU 发货时就自带的，如下图中所示。
图2T.R.U. protection ground connection图3、Extension Alarm Board fastening to the rack2、1660SM 子架安装1660SM子架安装方法如下图所示，XX+20X+28217FOR OPTINEX RACK ONLYFOR S9 RACK ONLYUnion optical fiber duct orientation when the optical cable direction is from the "top"DETAIL "C"Union optical fiber duct orientation whenthe optical cable direction is from the "bottom"DETAIL "D"DETAIL "A"DETAIL "B"DETAIL "A"DETAIL "B "SeeSee910781111111077889111111FIBER DUCTFIBER DUCT1081678Free holes for handlingHoles for Fan Shelf 19"Free holes for air circulations78必须注意的是：子架安装适配条的安装孔位！只有正确的安装孔位，才能使设备子架与风扇子架紧贴在一起。

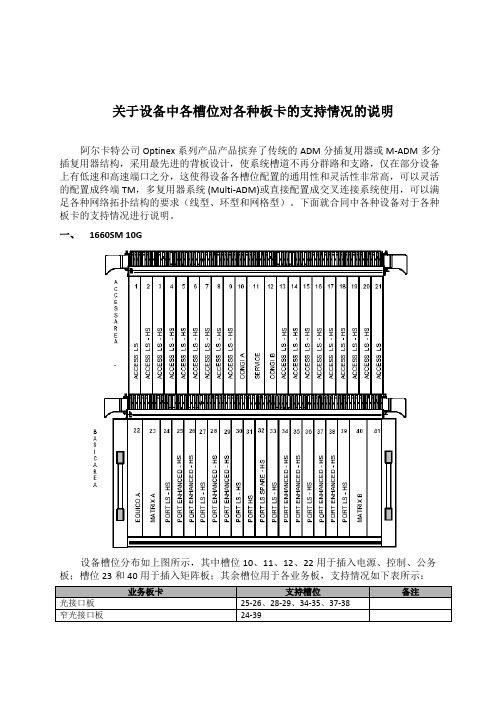

关于设备中各槽位对各种板卡的支持情况的说明阿尔卡特公司Optinex系列产品产品摈弃了传统的ADM分插复用器或M-ADM多分插复用器结构，采用最先进的背板设计，使系统槽道不再分群路和支路，仅在部分设备上有低速和高速端口之分，这使得设备各槽位配置的通用性和灵活性非常高，可以灵活的配置成终端TM，多复用器系统 (Multi-ADM)或直接配置成交叉连接系统使用，可以满足各种网络拓扑结构的要求（线型、环型和网格型）。
下面就合同中各种设备对于各种板卡的支持情况进行说明。
一、1660SM 10G设备槽位分布如上图所示，其中槽位10、11、12、22用于插入电源、控制、公务板；槽位23和40用于插入矩阵板；其余槽位用于各业务板，支持情况如下表所示：业务板卡支持槽位备注光接口板25-26、28-29、34-35、37-38窄光接口板24-39业务板卡支持槽位备注4×STM-4 主板25, 26, 28, 29, 34, 35, 37,384×STM-1光/电单元板24-39千兆以太网业务板24-39增强型以太网板 8x光接口24-39增强型以太网板 8x电接口24-39二、1660SM设备槽位分布如上图所示，其中槽位10、11、12、22用于插入电源、控制、公务板；槽位23和40用于插入矩阵板；其余槽位用于各业务板，支持情况如下表所示：业务板卡支持槽位备注光接口板25-26、28-29、34-35、37-38光接口板25-26、28-29、34-35、37-38STM-4 光端口24-394×STM-1光/电单元板24-3963x2M 工作板24、27、30、32、33、36、39增强型以太网板 8x光接口24-39增强型以太网板 8x电接口24-39三、1662SMC设备槽位分布如上图所示，其中槽位1－5，16－20用于插入电源、公务、控制模块、PDH电接口和STM-1光接口接入模块；槽位6和15用于插入COMPACT ADM 16主控板；其余槽位用于各业务板，支持情况如下表所示：业务板卡支持槽位备注STM-4光接口板7－144xSTM-1接口板7－1463x2M接口板7－14增强型以太网板 8x光接口7－14增强型以太网板 8x电接口7－14四、1642EM设备槽位分布如上图所示，其中槽位6、7、8用于插入电源模块、风扇模块和尘土过滤网，槽位1用于插入主控板，其余槽位用于各业务板，支持情况如下表所示：备注：由于1642EM中“增强型以太网板 1x光接口+2x电接口”为专门针对北京通信的需求新开发的单板，在设备满配的情况下，其耗电量接近原子框所支持最大耗电量的临界值。

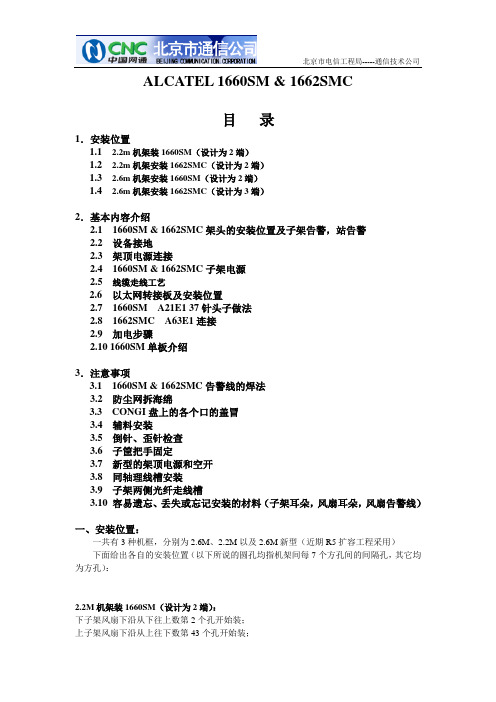

ALCATEL 1660SM & 1662SMC目录1．安装位置1.12.2m机架装1660SM（设计为2端）1.22.2m机架安装1662SMC（设计为2端）1.32.6m机架安装1660SM（设计为2端）1.42.6m机架安装1662SMC（设计为3端）2．基本内容介绍2.1 1660SM & 1662SMC架头的安装位置及子架告警，站告警2.2 设备接地2.3 架顶电源连接2.4 1660SM & 1662SMC子架电源2.5 线缆走线工艺2.6 以太网转接板及安装位置2.7 1660SM A21E1 37针头子做法2.8 1662SMC A63E1连接2.9 加电步骤2.10 1660SM单板介绍3．注意事项3.1 1660SM & 1662SMC告警线的焊法3.2 防尘网拆海绵3.3 CONGI盘上的各个口的盖冒3.4 辅料安装3.5 倒针、歪针检查3.6 子筐把手固定3.7 新型的架顶电源和空开3.8 同轴理线槽安装3.9 子架两侧光纤走线槽3.10 容易遗忘、丢失或忘记安装的材料（子架耳朵，风扇耳朵，风扇告警线）一、安装位置：一共有3种机框，分别为2.6M、2.2M以及2.6M新型（近期R5扩容工程采用）下面给出各自的安装位置（以下所说的圆孔均指机架间每7个方孔间的间隔孔，其它均为方孔）：2.2M机架装1660SM（设计为2端）：下子架风扇下沿从下往上数第2个孔开始装；上子架风扇下沿从上往下数第43个孔开始装；架顶电源从上面第1个孔开始装（会出一点头）；转接板从上往下数第6个孔开始装（因为2.2M机架装2端60只能装下一个转接板，所以不考虑第2个转接板）2.2M机架安装1662SMC（设计为2端）：下子架风扇下沿从下往上数第5个孔开始装；上子架风扇下沿从上往下数第46个孔开始装；架顶电源从上面第1个孔开始装（会出一点头）；下子架转接板从上往下数第14个孔开始装；（对应关系：上子架对应上转接板，下子架对应下转接板）上子架转接板从上往下数第8个孔开始装；2.6M机架安装1660SM（设计为2端）下子架风扇下沿从下往上数第5个孔开始装；架顶电源上沿从上往下数第2个孔开始装；上子架转接板上沿，从第2个圆孔下数第1个孔开始装（丛上往下数总第9个）下子架转接板上沿，从第3个圆孔下数第一个孔开始装（从上往下数总第15个）上子架风扇下沿，从第9个圆孔上数第3个孔开始装（从上往下数总第52个）2.6M机架安装1662SMC（设计为3端）上子架风扇下沿从上往下数第7个圆孔上数第4个孔开始装；中子架风扇下沿从上往下数第11个圆孔上数第4个孔开始装；下子架风扇下沿从下往上数第5个孔开始装；下转接板上沿从上往下数第3个圆孔上数第4个孔开始装；上转接板上沿从上往下数第2个圆孔上数第1个孔开始装；光纤走线槽从子架耳朵上数第5个孔开始装；架顶从上往下数第2个孔开始装；二、基本内容介绍1660设备线路测最大容量为2.5Gbit/s(SC/PC)，R5.0版本后可以升为10Gbit/s。
阿尔卡特1660smSDH产品介绍目录1．1；1660SM同步分插复用设备的特点1．2；1660SM同步分插复用设备的应用1．3；1660SM同步分插复用设备各单元的功能1．4；1660SM设备子架的物理结构1．；1660SM同步分插复用设备的特点1660SM是一种同步多节点分插复用设备，设备的接入端口有；PDH和SDH端口，这些端口的信号都汇集到一交叉连接矩阵，完成各端口之间的交叉连接。
可兼容接入PDH端口有，2M，34M/45M，140M（暂不支持该端口），其中，2M的端口一个1660SM的子架最多可有378个，34M/45M的端口一个1660SM的子架最多可有48个。
SDH端口有，STM-1的电端口，有STM-1，STM-4，STM-16的光端口，其中，STM-1的同步端口一个1660SM的子架最多可有64个，，STM-4的同步端口一个1660SM的子架最多可有16个，STM-16的同步端口一个1660SM的子架最多可有4个。
这些端口可混合的接插在同一个1660SM的子架内，每一个STM-N的同步端口都可作为一个传输终端，因此，1660SM可配置成多个线路终端设备或多个分插复用设备。
2M IN/OUT 34/45M IN/OUT STM-1 IN/OUT图11．1．2：在1660SM设备内部，用一个独立的交叉连接矩阵单元盘完成任意端口之间（STM-1/4/16光电端口与STM-1/4/16光电端口之间，STM-1/4/16光电端口与PDH端口之间，PDH端口与PDH端口之间）的VC4/VC3/VC12通道的交叉连接，各端口之间呈对称形式，无支路与群路之分，连接有如下的方式；-单向POINT TO POINT 无保护-单向POINT TO POINT 有保护-双向POINT TO POINT无保护- 双向POINT TO POINT有保护- 单向POINT TO MULTIPOINT- DROP AND CONTINUE1660SM各端口之间可实现的交叉连接等级有；-2M PORT 与2M PORT 之间VC12等级的交叉连接。
-2M PORT与STN-1/4/16 PORT 之间VC12-TU12的交叉连接。
-34M PORT 与34M PORT 之间VC3的交叉连接。
-34M PORT与STN-1/4/16 PORT 之间VC3-TU3的交叉连接。
-45M PORT与STN-1/4/16 PORT 之间VC3-TU3的交叉连接。
-45M PORT 与45M PORT 之间VC3等级的交叉连接。
-STM-1 PORT与STN-1/4/16 PORT 之间AU4-AU4，TU3-TU3，TU12-TU12的交叉连接。
-STM-4 PORT与STN-4/16 PORT 之间AU4-AU4，TU3-TU3，TU12-TU12的交叉连接。
-STM –16 PORT与STN-16 PORT 之间AU4-AU4，TU3-TU3，TU12-TU12的交叉连接。
1．1．3：1660SM设备采用的SDH复用帧结构如如图4所示；图4-对SDH端口的信号处理过程如下；Side B（high bit rate signal）TO Side A (low bit rate signal).Side A（low bit rate signal）TO Side B (hige bit rate signal).-对PDH端口的信号处理过程如下；Side B（low bit rate signal）TO Side A (high bit rate signal).Side A（high bit rate signal）TO Side B (low bit rate signal).1．1. 3：为增强设备的可靠性，设备采用了如下保护方式；1：EPS设备保护方式；当主用单元盘有硬件损坏，则用备用单元盘完全取代主用单元盘的保护方式，具有EPS保护功能的单元盘有如下品种：1）MATRIX单元盘，1+1保护方式，NOT-REVERTIVE模式SLOT23：主用插槽，SLOT40：备用插槽2）P63E1单元盘N+1保护方式, REVERTIVE模式SLOT 24,27,30,33,36,37：主用插槽, SLOT32：备用插槽（倒换优先权，从左到右，优先权依次递减）2：在网络应用中，具有如下保护功能1660SM设备在环网应用中，具有SNCP/I方式的VC4/VC3/VC12各等级的通道保护的功能，每一个工作通道都可任指定一个反向的保护通道，一个1660SM的设备内任两个STM-N同步端口都可构成一SNCP的保护环（最多可达32个STM-1的SNCP的保护环，8个STM-4的SNCP的保护环，2个STM-16的SNCP的保护环）。
3：MS复用段保护1660SM支架中，任两个相同等级的STM-1/4/16同步端口都可构成一对1+1 的MSP 复用段保护，且STM-1电与光端口之间也可构成MSP复用段保护方式。
倒换的判据是复用段发生如下故障；LOS，LOF，MS-AIS，EXCE-BER，SINGAL-DEGRADE，保护模式有‘SINGLE-ENDED’和‘DUAL- ENDED’两种‘SINGLE –ENDED’；只在复用段接收侧发生保护倒换（不需要K1/K2字节传递倒换命令，模式是NOT-REVERTIVE或REVERTIVE，由软件设置）。
‘DUAL- ENDED’；复用段接收侧和发送侧都发生保护倒换（需要K1/K2字节传递倒换命令，模式是NOT-REVERTIVE或REVERTIVE，由软件设置）。
1．1．6：1660SM设备利用各STM-N同步端口的SOH开销提供的F1，F2，E1，E2…等字节及大量的未定义开销字节，为用户提供了如下的一些辅助业务通道及维护联络用的一路公务电话通道，这些辅助业务通道及维护联络用的一路公务电话通道通过一个业务单元SERVICE连接到各个STM-N同步端口（只连接到STM-N同步端口，且所有的物理接口都在SERVICE业务单元盘的前面板上）；在SERVICE业务单元盘上，有一个无阻塞OH交叉连接矩阵，通过该OH矩阵交叉连接，完成将外接如的各AUX数据通道连接到选中的各STM-N的端口，并将来自EQUICO 监控单元的DCC-A（暂不支持）连接到各选中的STM-N的端口，此外，还可完成各STM-N 的端口之间SOH通道的中继转接。
1660SM设备的SERVICE业务单元盘提供的数据通道主要有；四路接口为V11/9600baud的数据通道。
四路接口为G703/64KB同向的数据通道物理端口。
四路接口为RS232的数据通道物理端口。
两路接口为G703/2MB/S的数据通道物理端口（32个未定义的SOH开销字节提供的通道）。
提供的一路公务电话具有如下功能；-可以点对点的选呼-呼叫第三方通话-小型的会议电话1．1．7：1660SM设备具有一个SETG同步设备定时源，该单元位于MATRIX矩阵单元盘内（由于MA TRIX矩阵单元是1+1保护方式，因此，SETG同步设备定时源也是1+1保护方式，倒换时时钟相位不受影响），用以向1660SM设备内其它各单元盘提供工作时钟，该SETG同步设备定时源有如下三种工作方式；- LOCKED 锁定方式（当SETG同步设备定时源工作于从时钟方式下，及利用一个PLL锁相环将设备时钟锁定于某一个输入设备的定时基准时钟.- HOLDOVER 保持方式（当输入设备的定时基准时钟丢失，而又无备用基准时钟可切换，此时，SETG同步设备定时源的PLL锁相环将设备时钟锁定于基准时钟丢失前储存的定时精度信息，使设备的工作时钟精度在一段时间内保持不变0.37ppm/day。
- FREERUNING 自由振荡（当没有输入的定时基准时钟，SETG同步设备定时源的PLL锁相环将设备时钟锁定于设备自备的一个精度为G813频率为10M的时钟）SETG同步设备定时源锁定的基准时钟有；T1- 从STM-N同步信号中再生出的时钟。
T2 - 从PDH 2.048mbit/s信号中再生出的时钟。
T3- 从设备外定时源输入的两路2.048mHz的时钟（物理接口在SERVICE单元盘上）。
设备只能锁定于某一个基准时钟，对上述各基准时钟的选择切换，原则是依据每一个基准时钟的SSM（同步质量信息）和优先等级值，PLL首先选同步质量最好的基准时钟作参考时钟，对同步质量相同的基准时钟则选择优先等级高的作参考时钟，A，B两个选择器各自只能最多选择6个基准时钟。
图15SETG同步设备定时源提供的设备用工作时钟有；T0 –该系统时钟可锁定于T1，T2，T3中的任一个基准时钟，其频率为622M，该时钟送入所有的单元盘作工作时钟。
CK38.88M--该时钟由T0转换而来，送入所有的单元盘作工作时钟。
MFSY-- -该时钟由CK38M转换而来，作为复帧同步，其频率为500H，该时钟也送入所有的单元盘作工作时钟。
T4 - 1660SM设备的输出时钟，用以网络外其它设备的同步基准时钟，该时钟可锁定于T1中的任一个基准时钟，其频率为2.048mHz，该时钟经SERGI盘面板上的物理接口输出，该时钟的输出有关闭功能，可选择输出的模式（T0/T4，T1/T4）和输出的门限（G811。
G812T，G812L，G81S，当T4的SSM值一旦低于设置的门限，则输出关闭）。
1．1. 8：1660SM设备内的监控系统基于两层监控单元；-EQUIPMENT-CONTROLLER 由EQUICO单元盘完成。
-SHELF-CONTROLLER 由置于MA TRIX矩阵单元盘内的SC控制功能块完成。
EQUICO单元盘主要管理各种设备监控与控制终端（1320NX，1353SH）与各监控网元之间的数据通信，并管理设备的各网管接口及网管通道（F接口，Q3/Q2接口，内置的DCC通道接口），此外，还管理各种告警开关量的输出输入（RM，RA，HK）。
且F接口的物理接口直接在EQUICO单元盘的前面板上，其它的监控物理接口及各种告警开关量的输出输入物理接口放置在一个专用的CONGI接口盘上。
EQUICO在软件上提供管理各监控接口与控制终端（OS，CT，DCC）的通信协议，软件的下载管理，设备配置数据的管理，与设备控制和管理有关的信息模型的处理。
EQUICO通过一设备内的管理总线ISSB BUS与SC交换各种管理数据。
SC单元直接控制和管理本地1660SM内的各单元盘，执行各种操作，如故障的实时查询，端口的环回操作，各个TP点的实时PM性能监测，执行各种对设备的配置，各种保护倒换，因此，SC由于重要而具有1+1的保护。
