ATLAS空压机原理流程及结构

空压机工作原理及结构介绍一、工作原理：当启动装置开启后，电动机进入正常运转，通过三角皮带轮带动压缩机曲轴，再通过连杆和十字头，使活塞在气缸内作往复直线运动。

当活塞由外止点向内止点开始移动时，气缸内侧活塞外侧处于低压状态，气体通过近期阀进入汽缸，当活塞由内止点向外止点移动时，进气阀关闭，气缸内的气体则被压缩而提高压力。

当压力超过排气阀外气体压力时，排气阀打开，开始排出压缩气体，当活塞到达外止点时排气完毕。

气体经过一级气缸压缩再经中间冷却器冷却后，进入二级缸，同样被压缩后进入储气罐，以备使用。

二、空压机的主要结构：1、压缩机构部分：由气缸、活塞、进排气阀等部件组成。

气缸体、气缸盖上各有四个气阀孔，两进两派。

2、传动机构部分：由皮带轮、曲轴、连杆、十字头等部分组成，通过传动机构将电动机传来的旋转运动变成往复直线运动。

3、密封部分：一、二级气缸密封各用一组填料组成，借助拉伸弹簧的预紧力和气体压力将密封圈和活塞杆抱合密封。

4、润滑系统部分：传动机构润滑系统包括油泵、过滤器、滤油器、压力表组成。

5、冷却部分：由冷却水管、中间冷却器、后冷却器组成。

冷却水由进水总管进入中间冷却器冷却，排出后冷却水分别进入一、二级气缸水腔内。

6、减荷阀和压力控制系统：减荷阀和压力控制系统控制压缩机排气压力在预先规定的范围内运转。

当储气罐中压力超过规定值时，压缩机就停止进气，使压缩机进入无负荷运转，以减少功率的消耗。

减荷阀为平衡式，借阀的启闭控制进气或停止进气，下部有一小活塞，小活塞腔与电磁阀、过虑减压阀连通，小活塞腔内为常压，当储气罐压力超过额定值时，压力控制系统动作(电磁阀进气接通)，气体进入小活塞腔，推动活塞上升压缩阀上之弹簧，将阀关闭，进气停止，当气压降低后压力控制系统动作（电磁阀进气断开），减荷阀自动打开，压缩机进入正常运转。

7、安全保护部分：分别有安全阀和电器保护组成。

安全阀是当排气压力超过规定值时自动打开将气体排出。

阿特拉斯空压机操作说明阿特拉斯空压机操作说明一.安全注意事项1. 在操作空压机之前，请确保已经仔细阅读并理解本操作说明书中的所有安全说明和警示标志。

2. 在进行任何维护或保养操作之前，务必切断电源，并等待空压机冷却后再进行操作。

3. 遵守相关安全法规和标准，确保个人安全和设备的正常运行。

4. 请确保设备周围的工作区域干净、整洁，并远离危险物品。

二.空压机的基本结构和工作原理1. 空压机由压缩机、电机、冷却系统、控制系统和配气系统等组成，各部分之间相互配合，完成压缩空气的生产和供应。

2. 压缩机是空压机的核心部件，通过旋转运动将空气压缩到需要的压力范围。

3. 电机提供压缩机所需的动力，同时控制系统对电机的启停、转速、运行状态等进行监控和控制。

4. 冷却系统用于冷却压缩机和电机，保证设备的正常运行并延长使用寿命。

5. 配气系统对压缩空气进行处理，包括除水、除尘、调节压力等操作。

三.空压机的操作步骤1. 确保空压机周围没有杂物和障碍物，确保设备安全运行。

2. 检查电源接线是否正常，确保电机能够正常启动。

3. 打开空压机主电源开关，并根据实际需求设置所需的压力和流量。

4. 启动压缩机，并观察压缩机运行状态，确保其正常工作。

5. 在使用过程中，定期检查压力表和温度表的读数，确保设备在正常工作范围内。

6. 在停止使用空压机之前，先关闭压缩机，然后再关闭主电源开关，并切断电源。

四.空压机的维护保养1. 定期检查和更换空压机的滤清器和空气滤芯，确保供气的干净和无杂质。

2. 定期检查和清洁压缩机外壳和进气口，避免灰尘和污垢对设备的影响。

3. 定期检查电机的运行状态和温度，确保设备正常运行。

4. 随时检查设备的管路和接头，确保无泄漏现象。

5. 定期检查压力表和温度表的准确性，必要时进行校验或更换。

附件：本文档涉及的附件包括：1. 空压机的基本图纸和尺寸图。

2. 空压机的配件清单和维修手册。

法律名词及注释：1. 安全法规和标准：指国家或地区对设备和工人安全使用的相关法律法规和标准要求。

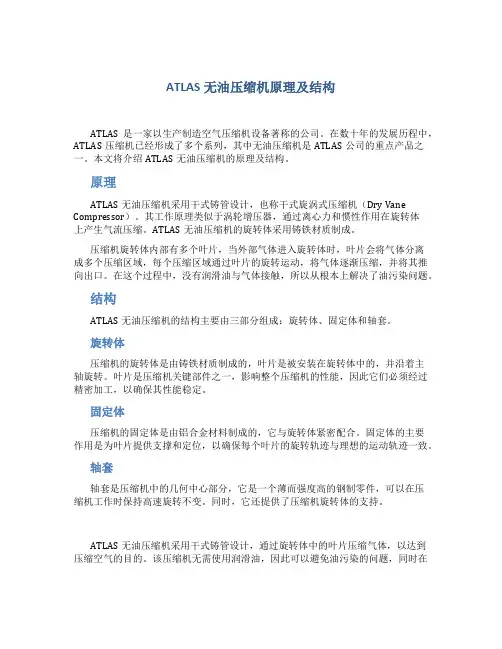

ATLAS无油压缩机原理及结构ATLAS是一家以生产制造空气压缩机设备著称的公司。

在数十年的发展历程中，ATLAS压缩机已经形成了多个系列，其中无油压缩机是ATLAS公司的重点产品之一。

本文将介绍ATLAS无油压缩机的原理及结构。

原理ATLAS无油压缩机采用干式铸管设计，也称干式旋涡式压缩机（Dry Vane Compressor）。

其工作原理类似于涡轮增压器，通过离心力和惯性作用在旋转体上产生气流压缩。

ATLAS无油压缩机的旋转体采用铸铁材质制成。

压缩机旋转体内部有多个叶片，当外部气体进入旋转体时，叶片会将气体分离成多个压缩区域，每个压缩区域通过叶片的旋转运动，将气体逐渐压缩，并将其推向出口。

在这个过程中，没有润滑油与气体接触，所以从根本上解决了油污染问题。

结构ATLAS无油压缩机的结构主要由三部分组成：旋转体、固定体和轴套。

旋转体压缩机的旋转体是由铸铁材质制成的，叶片是被安装在旋转体中的，并沿着主轴旋转。

叶片是压缩机关键部件之一，影响整个压缩机的性能，因此它们必须经过精密加工，以确保其性能稳定。

固定体压缩机的固定体是由铝合金材料制成的，它与旋转体紧密配合。

固定体的主要作用是为叶片提供支撑和定位，以确保每个叶片的旋转轨迹与理想的运动轨迹一致。

轴套轴套是压缩机中的几何中心部分，它是一个薄而强度高的钢制零件，可以在压缩机工作时保持高速旋转不变。

同时，它还提供了压缩机旋转体的支持。

ATLAS无油压缩机采用干式铸管设计，通过旋转体中的叶片压缩气体，以达到压缩空气的目的。

该压缩机无需使用润滑油，因此可以避免油污染的问题，同时在清洁和保养方面也相对简单。

其主要结构由旋转体、固定体和轴套组成，三个部分协同工作，以确保整个压缩机的正常工作。

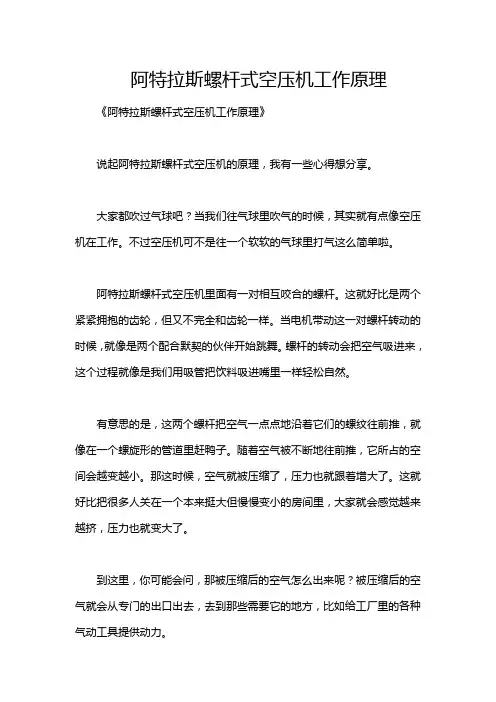

阿特拉斯螺杆式空压机工作原理《阿特拉斯螺杆式空压机工作原理》说起阿特拉斯螺杆式空压机的原理，我有一些心得想分享。

大家都吹过气球吧？当我们往气球里吹气的时候，其实就有点像空压机在工作。

不过空压机可不是往一个软软的气球里打气这么简单啦。

阿特拉斯螺杆式空压机里面有一对相互咬合的螺杆。

这就好比是两个紧紧拥抱的齿轮，但又不完全和齿轮一样。

当电机带动这一对螺杆转动的时候，就像是两个配合默契的伙伴开始跳舞。

螺杆的转动会把空气吸进来，这个过程就像是我们用吸管把饮料吸进嘴里一样轻松自然。

有意思的是，这两个螺杆把空气一点点地沿着它们的螺纹往前推，就像在一个螺旋形的管道里赶鸭子。

随着空气被不断地往前推，它所占的空间会越变越小。

那这时候，空气就被压缩了，压力也就跟着增大了。

这就好比把很多人关在一个本来挺大但慢慢变小的房间里，大家就会感觉越来越挤，压力也就变大了。

到这里，你可能会问，那被压缩后的空气怎么出来呢？被压缩后的空气就会从专门的出口出去，去到那些需要它的地方，比如给工厂里的各种气动工具提供动力。

老实说，我一开始也不明白这两个螺杆怎么就能把空气压缩得那么好呢？后来我了解到一些相关的机械原理。

这螺杆的设计可是相当精密的，它们的螺纹、转速、啮合的紧密程度等都是经过精心计算的。

实际应用案例可太多了。

在汽车的维修车间里，那些用来拆卸汽车轮胎和零部件的气动扳手就是靠空压机提供强而有力的压缩空气才能工作的。

如果空压机不给力，这些气动工具就只能变成毫无用途的铁疙瘩。

延伸思考一下，螺杆式空压机虽然好用，但是也需要我们注意保养。

就像我们自己的身体也需要定期保养一样。

阿特拉斯螺杆式空压机要定期检查螺杆的磨损情况、润滑油的状况等。

如果忽略了这些，就像我们拼了命工作却不好好吃饭休息一样，终有一天会垮掉的。

我还在继续探究阿特拉斯螺杆式空压机其他方面的知识，我觉得这里面还有很多有趣的东西等待我去发现，也欢迎大家来讨论，看看你们有没有什么新的发现或者遇到过什么相关的问题。

阿特拉斯空压机原理
阿特拉斯空压机是一种常用的空气压缩设备，通过压缩空气来储存能量，然后将压缩空气释放出来，实现各种工业和商业应用。

阿特拉斯空压机的工作原理如下：
1. 吸气：阿特拉斯空压机通常通过一个或多个气缸进行工作。

当活塞向下移动时，气缸内的气体被压缩，并在气缸中创建真空。

这时，空气会通过一个进气阀从外部环境被吸入气缸内。

2. 压缩：当活塞向上运动时，进气阀关闭，气缸内的空气被压缩。

通过连续的运动，空气被不断地压缩，直到达到所需的压力。

3. 放气：一旦达到所需的压力，出气阀会打开，压缩空气会被释放出来。

释放的空气可通过管道输送到需要使用空气的设备或工艺过程中。

4. 储存：阿特拉斯空压机中常配备一个储气罐，用于储存压缩空气。

储气罐能够平衡气流的波动，并提供额外的储存容量，以便在需要时向系统提供额外的气体。

由于阿特拉斯空压机的工作原理是通过不断地压缩空气来储存能量，所以其广泛应用于许多工业和商业领域，如工厂生产线、建筑工地、汽车修理厂等。

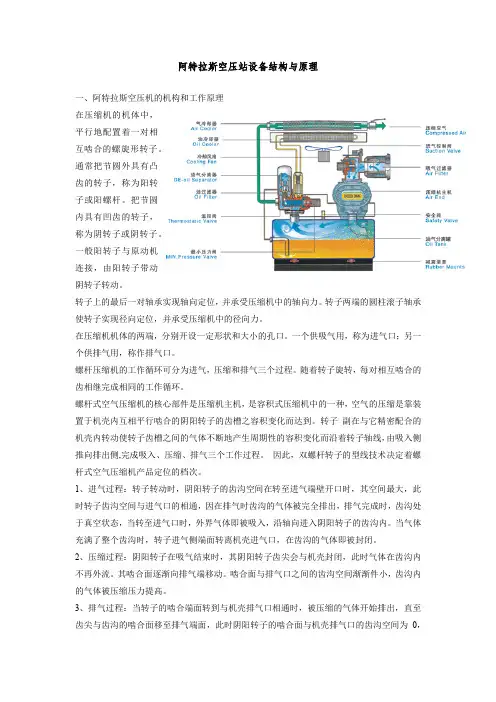

阿特拉斯空压站设备结构与原理一、阿特拉斯空压机的机构和工作原理在压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子。

通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。

把节圆内具有凹齿的转子，称为阴转子或阴转子。

一般阳转子与原动机连接，由阳转子带动阴转子转动。

转子上的最后一对轴承实现轴向定位，并承受压缩机中的轴向力。

转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中的径向力。

在压缩机机体的两端，分别开设一定形状和大小的孔口。

一个供吸气用，称为进气口；另一个供排气用，称作排气口。

螺杆压缩机的工作循环可分为进气，压缩和排气三个过程。

随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

螺杆式空气压缩机的核心部件是压缩机主机，是容积式压缩机中的一种，空气的压缩是靠装置于机壳内互相平行啮合的阴阳转子的齿槽之容积变化而达到。

转子副在与它精密配合的机壳内转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧,完成吸入、压缩、排气三个工作过程。

因此，双螺杆转子的型线技术决定着螺杆式空气压缩机产品定位的档次。

1、进气过程：转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。

当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。

2、压缩过程：阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟内不再外流。

其啮合面逐渐向排气端移动。

啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。

3、排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。

阿特拉斯无油空压机原理
阿特拉斯无油空压机是一种高效、环保、可靠的空气压缩机，广泛应用于工业、医疗、气动工具等领域。

其工作原理如下：
1.阿特拉斯无油空压机主要由电机、齿轮箱、转子、活塞、气缸、冷却系统、控制系统等组成。

其中，电机是空压机的动力源，齿轮箱则是将电机的转速转化为适合空压机工作的转速。

转子和活塞组成了空压机的压缩机构，将空气压缩成高压空气。

气缸是储存压缩空气的地方，冷却系统则对压缩空气进行降温，控制系统则对整个空压机进行控制和调节。

2.阿特拉斯无油空压机采用活塞式压缩机构，其工作原理是电机通过齿轮箱带动转子旋转，转子又带动活塞运动，将空气吸入气缸，然后通过高压将空气压缩成高压空气，高压空气可以通过管道输送到需要用气的设备。

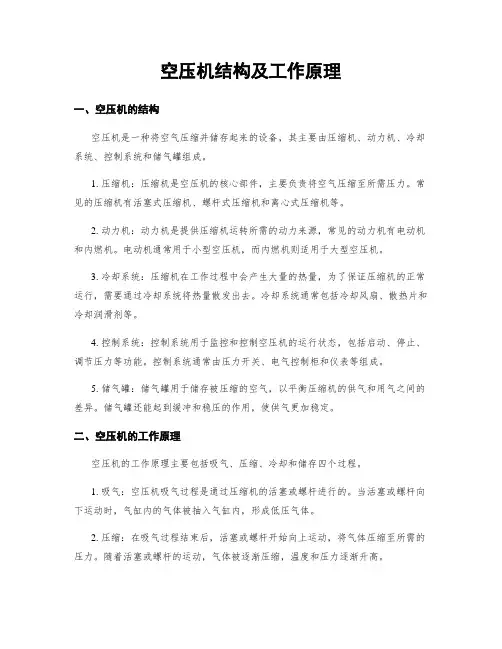

空压机结构及工作原理一、空压机的结构空压机是一种将空气压缩并储存起来的设备，其主要由压缩机、动力机、冷却系统、控制系统和储气罐组成。

1. 压缩机：压缩机是空压机的核心部件，主要负责将空气压缩至所需压力。

常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机等。

2. 动力机：动力机是提供压缩机运转所需的动力来源，常见的动力机有电动机和内燃机。

电动机通常用于小型空压机，而内燃机则适用于大型空压机。

3. 冷却系统：压缩机在工作过程中会产生大量的热量，为了保证压缩机的正常运行，需要通过冷却系统将热量散发出去。

冷却系统通常包括冷却风扇、散热片和冷却润滑剂等。

4. 控制系统：控制系统用于监控和控制空压机的运行状态，包括启动、停止、调节压力等功能。

控制系统通常由压力开关、电气控制柜和仪表等组成。

5. 储气罐：储气罐用于储存被压缩的空气，以平衡压缩机的供气和用气之间的差异。

储气罐还能起到缓冲和稳压的作用，使供气更加稳定。

二、空压机的工作原理空压机的工作原理主要包括吸气、压缩、冷却和储存四个过程。

1. 吸气：空压机吸气过程是通过压缩机的活塞或螺杆进行的。

当活塞或螺杆向下运动时，气缸内的气体被抽入气缸内，形成低压气体。

2. 压缩：在吸气过程结束后，活塞或螺杆开始向上运动，将气体压缩至所需的压力。

随着活塞或螺杆的运动，气体被逐渐压缩，温度和压力逐渐升高。

3. 冷却：由于压缩过程会产生大量的热量，为了保证压缩机的正常运行，需要通过冷却系统将热量散发出去。

冷却系统会将热气体冷却成液态，然后再通过冷却风扇或散热片将热量散发出去。

4. 储存：经过冷却后的气体进入储气罐，被储存起来以备后续使用。

储气罐能够平衡供气和用气之间的差异，使供气更加稳定。

通过以上四个过程，空压机能够将空气压缩成高压气体，并储存起来供后续使用。

压缩机的结构和工作原理对于空压机的性能和效率具有重要影响，不同类型的压缩机适用于不同的工况和需求。

ATLAS无油压缩机原理及结构ATLAS无油压缩机是一种采用无油压缩技术的压缩机，其原理和结构相比传统的有油压缩机有所不同。

在无油压缩机中，不使用任何润滑油来润滑和密封压缩机的部件，使其更加环保和节能。

下面将详细介绍ATLAS无油压缩机的原理和结构。

一、原理：1.气体吸入：当压缩机启动时，活塞在气动驱动下开始向下移动，从而导致压缩室中的气体被吸入到压缩机中。

2.气体压缩：一旦气体被吸入到压缩机中，活塞开始向上移动，将气体压缩。

在活塞上下移动的同时，气体被压缩并且从排气口排出。

该过程中，气体不会与润滑油接触，确保了无油压缩的效果。

3.气体排出：当气体被压缩并从排气口排出后，压缩机继续循环运行，实现连续的压缩工作。

通过该原理，ATLAS无油压缩机能够无油压缩各种气体，减少了环境污染和维护成本。

二、结构：1.压缩室：压缩室是压缩机中进行气体压缩的空间。

它通常由两个活塞和气缸组成，通过活塞上下移动来实现气体的压缩。

2.气动部件：气动部件包括活塞、气缸和气动控制阀等。

活塞和气缸组成了压缩室，气动控制阀则用于控制压缩机的工作过程。

4.排气系统：排气系统是将经过压缩的气体从压缩室中排出的通道。

它通常由排气阀、排气管和消音器等组成，以确保气体排放时的安全和噪音的降低。

5.控制系统：控制系统用于控制和监测压缩机的工作状态。

它通常由电子控制器、传感器和自动化设备等组成，实现压缩机的自动化控制。

综上所述，ATLAS无油压缩机采用了气动力密封技术，实现了无油压缩的效果。

其结构包括压缩室、气动部件、驱动装置、排气系统和控制系统等，通过这些部件的协同工作，实现了无油压缩机的高效、环保和可靠的运行。

阿特拉斯空压机流程图流程图GA 90-160 空气/油流程图 - 单转子设计1 - 空气进入2 - 压缩转子3 - 后冷却器4 - 空气输出5 - 油气分离器6 - 油槽7 - 油冷却器GA 200-500 空气/油流程图 - 双转子设计空气流量A：进气口过滤器B1-2：进气口阀门C1-2：压缩转子D1-2：单向阀E：油气分离器F：最小压力阀G：后冷却器H：带自动疏水阀的水分离器I：冷却风扇油流量J：油槽K ：恒温旁通阀 LL ：油冷却器M ：油过滤器N ：油收集管O1-2：断油阀压缩原理该原理非常简单。

一个有四个凸肋另外一个有六个凹槽的两个螺旋转子，彼此啮合。

第一个转子的转速比第二个快 50%。

吸入的空气在转子和气室之间进行压缩。

喷入的油会密封转子的空隙，并具有润滑作用，从而将磨损降低到最小。

1- 转子的尾端打开进口，空气进入压缩腔。

2- 空气被引入由凸肋和凹槽构成的“空腔”。

3- 转子旋转时，空腔越来越小，被引入的空气受到压缩。

4- 压缩空气通过排出口释放转子设计单转子设计电动机和压缩机永久对中：与皮带传动压缩机不同，GA 压缩机集成了法兰对接电动机/联轴器外壳 -齿轮箱/转子，在设备运输、安装和运行时始终对中。

高效、全封闭的风冷电动机（IP55，F 类）。

双转子设计提高了效率和可靠性双转子组合由安装在一个齿轮箱上的两个单级转子组合而成：效率远远高于使用一个大转子或两级转子的设计由于减轻了轴承、转子和齿轮上的负荷，从而延长了设备的使用寿命这种组合经济实用。

阿特拉斯空压机知识
阿特拉斯空压机是全球领先的空气压缩技术制造商之一，主要生
产销售各种类型的空气压缩机，如活塞式压缩机、螺杆式压缩机、离
心式压缩机等等。

以下是阿特拉斯空压机的一些基础知识：
1. 活塞式压缩机
活塞式压缩机是一种通过活塞的上下运动将气体压缩的压缩机。

它主要由气缸、活塞、连杆、曲轴等部件组成。

活塞向下时，气缸内
的气体被压缩；活塞向上时，气缸内部产生负压，从外部吸入新鲜空气。

阿特拉斯空压机的活塞式压缩机具有结构简单、维护方便等优点，适用于小型空气压缩系统。

2. 螺杆式压缩机
螺杆式压缩机是一种通过两个螺杆运动将气体压缩的压缩机。

它
主要由主轴、从轴、壳体、螺杆等部件组成。

两个螺杆在转动时，气
体被吸入，通过螺杆齿轮的挤压和旋转，达到压缩的效果。

阿特拉斯
空压机的螺杆式压缩机具有结构简单、噪音小、高效节能等优点，适
用于大型空气压缩系统。

3. 离心式压缩机
离心式压缩机是一种通过离心力将气体压缩的压缩机。

它主要由
进气口、离心叶轮、漏气环、排气室等部分组成。

离心叶轮高速旋转时，气体被吸入并通过离心力被压缩，最终排出压缩空气。

阿特拉斯
空压机的离心式压缩机具有高效节能、维护方便等优点，适用于大型
空气压缩系统。

阿特拉斯空压机广泛应用于各种领域，如汽车、石油、化工、建筑、电子制造等。

在使用空气压缩机时，需要注意压缩机的安装、维护、保养等方面，以确保压缩机的正常运行和使用寿命。

atlas blt120a空压机说明书一、工作原理atlas blt120a空压机是由电机（马达）经三角带，驱动压缩机主机皮带轮带动曲轴，作旋转运动，空气进入空气滤清器通过进气阀进入气缸，通过连杆使活塞在气缸内作往复运动压缩空气，引起气缸容积变化，在压缩行程中，由于气缸容积的缩小，气缸内的空气压缩到额定排气压力后，通过排气阀的作业，经过排气管、单向阀进入储气罐。

atlas blt120a式两级压缩机简言之：是由一级压缩空气通过连接管再进入另一只气缸，将气缸内空气压缩到额定排气压力后，通过排气阀的作用，经过排气管、单向阀进入储气罐，压缩机装有自动压力开关控制电机，当储气罐的空气压力达到所调整的排气压力时（出厂前已调整好，请勿自行调整），空压机自动停机，当储气罐的空气压力降低0.4MPa－0.5MPa（低压）或0.6MPa－0.8MPa（高压）时，压缩机会重新启动，从而使储气罐里的压缩空气的压力保持在一定的范围内，达到自动控制的目的。

二、安装及准备1、使用本机前务必检查机头，皮带轮螺丝及各部件螺丝是否松动，并锁紧之。

2、使用本机前，务必详细阅读本机使用说明书。

3、空压机必须放置于清洁、干燥、通风的地方。

皮带轮传动方向的一侧靠墙或其它物品时，最小距离应大于30cm以上，[wiki]环境[/wiki]温度-20℃－40℃为宜。

4、启动前必须检查空压机油量是否足够，标准油位应在油镜中红圈（或红线）的中线位置，油位不得过高或过低。

5、外接电源时请参照本说明书中（空压机外接电源配线标准）配电源线。

在接线前，务必按空压机出厂时的引出线连接，禁止的空压机所配电机接线盒，内外接电源。

6、确认电源电压及频率是否符合本机产品合格证所规定的电压及频率，安装空压机时，必须安装塑料外壳式断路器（空气开关），禁止使用闸刀控制空压机。

7、确认所购空压机是否符合您所需要的额定排气量和额定排气压力。

三、使用、维护和保养1、使用前应检查压缩机皮带轮转动方向，是否符合压缩机防护罩所粘贴的箭头方向。
