第二节《欧姆定律及其应用》同步练习(人教版初二下) (5)

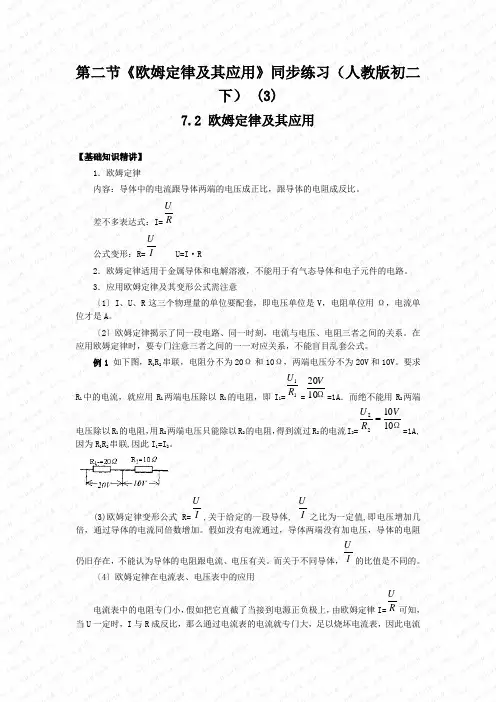

第二节《欧姆定律及其应用》同步练习（人教版初二下） (3)7.2 欧姆定律及其应用【基础知识精讲】1．欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

差不多表达式：I=R U 公式变形：R=I UU=I·R 2．欧姆定律适用于金属导体和电解溶液，不能用于有气态导体和电子元件的电路。

3．应用欧姆定律及其变形公式需注意 〔1〕I 、U 、R 这三个物理量的单位要配套，即电压单位是V ，电阻单位用Ω，电流单位才是A 。

〔2〕欧姆定律揭示了同一段电路、同一时刻，电流与电压、电阻三者之间的关系。

在应用欧姆定律时，要专门注意三者之间的一一对应关系，不能盲目乱套公式。

例1 如下图，R 1R 2串联，电阻分不为20Ω和10Ω，两端电压分不为20V 和10V 。

要求R 1中的电流，就应用R 1两端电压除以R 1的电阻，即I 1=11R U =Ω1020V=1A ．而绝不能用R 2两端电压除以R 1的电阻，用R 2两端电压只能除以R 2的电阻，得到流过R 2的电流I 2=Ω101022V R U =1A,因为R 1R 2串联,因此I 1=I 2。

(3)欧姆定律变形公式R=I U ,关于给定的一段导体, I U之比为一定值,即电压增加几倍，通过导体的电流同倍数增加。

假如没有电流通过，导体两端没有加电压，导体的电阻仍旧存在，不能认为导体的电阻跟电流、电压有关。

而关于不同导体，I U的比值是不同的。

〔4〕欧姆定律在电流表、电压表中的应用电流表中的电阻专门小，假如把它直截了当接到电源正负极上，由欧姆定律I=R U可知，当U 一定时，I 与R 成反比，那么通过电流表的电流就专门大，足以烧坏电流表，因此电流表绝不能够直截了当接到电源上。

同理，因为电压表中的电阻专门大，假如把它直截了当接到电源上，通过电压表的电流就专门小，没有烧坏电压表的危险，因此使用时能够将电压表直截了当接到电源上。

在理想情形下，将电压表近似看成断路，电流表近似看作短路〔即可当作一根导线〕如下左图所示，电流表与滑动变阻器Pb段并联时，相当于用一根导线将Pb段电阻短路，那么滑动变阻器连入电路中的有效阻值为aP段。

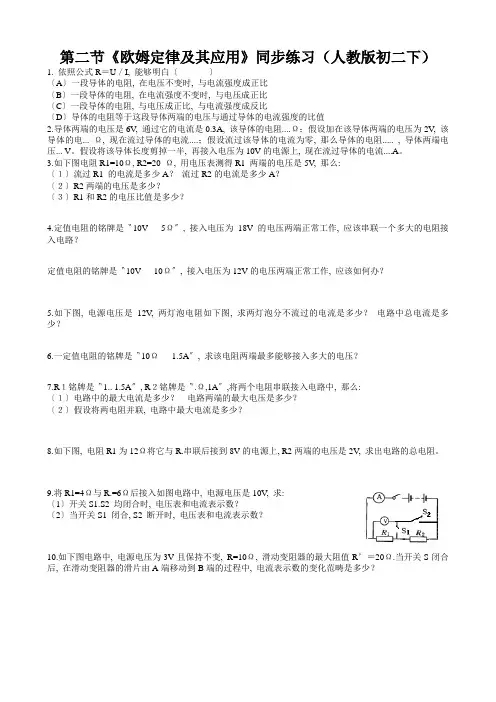

第二节《欧姆定律及其应用》同步练习（人教版初二下）1. 依照公式R＝U／I, 能够明白〔〕〔A〕一段导体的电阻, 在电压不变时, 与电流强度成正比〔B〕一段导体的电阻, 在电流强度不变时, 与电压成正比〔C〕一段导体的电阻, 与电压成正比, 与电流强度成反比〔D〕导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值2.导体两端的电压是6V, 通过它的电流是0.3A, 该导体的电阻....Ω；假设加在该导体两端的电压为2V, 该导体的电... Ω, 现在流过导体的电流....；假设流过该导体的电流为零, 那么导体的电阻..... , 导体两端电压... V。

假设将该导体长度剪掉一半, 再接入电压为10V的电源上, 现在流过导体的电流....A。

3.如下图电阻R1=10Ω, R2=20 Ω, 用电压表测得R1 两端的电压是5V, 那么:〔１〕流过R1 的电流是多少A？流过R2的电流是多少A？〔２〕R2两端的电压是多少？〔３〕R1和R2的电压比值是多少？4.定值电阻的铭牌是〝10V 5Ω〞, 接入电压为18V的电压两端正常工作, 应该串联一个多大的电阻接入电路？定值电阻的铭牌是〝10V 10Ω〞, 接入电压为12V的电压两端正常工作, 应该如何办？5.如下图, 电源电压是12V, 两灯泡电阻如下图, 求两灯泡分不流过的电流是多少？电路中总电流是多少？6.一定值电阻的铭牌是〝10Ω 1.5A〞, 求该电阻两端最多能够接入多大的电压？7.R１铭牌是〝1.. 1.5A〞, R２铭牌是〝.Ω,1A〞,将两个电阻串联接入电路中, 那么:〔１〕电路中的最大电流是多少？电路两端的最大电压是多少？〔２〕假设将两电阻并联, 电路中最大电流是多少？8.如下图, 电阻R1为12Ω将它与R.串联后接到8V的电源上, R2两端的电压是2V, 求出电路的总电阻。

9.将R1=4Ω与R.=6Ω后接入如图电路中, 电源电压是10V, 求:〔1〕开关S1.S2 均闭合时, 电压表和电流表示数？〔2〕当开关S1 闭合, S2 断开时, 电压表和电流表示数？10.如下图电路中, 电源电压为3V且保持不变, R=10Ω, 滑动变阻器的最大阻值R’＝20Ω.当开关S闭合后, 在滑动变阻器的滑片由A端移动到B端的过程中, 电流表示数的变化范畴是多少？10题11题12题13题11.如下图电路, 闭合开关后, 将滑动变阻器滑片P由a端向端滑动过程中, 图中电压表和电流表的示数变化正确的选项是: 〔〕A. 电压表示数不变, 电流表示数变大B. 电压表示数变小, 电流表示数变大C. 电压表示数不变, 电流表示数变小D. 电压表示数变大, 电流表示数变小12.如图, R1是=6Ω, 电源电压是6V, 电流表量程0.6A, 电压表量程3V, 为了保证电路的变阻器的安全, 电路中滑动取值范畴多少Ω？13.如图, R1是=10Ω, 电源电压是18V, 电流表量程0.6A, 电压表量程3V, 为了保证电路的变阻器的安全, 电路中滑动取值范畴多少Ω？14.如图, 电路中电源电压不变, 电流表的量程是3A, 电阻R2为12Ω。

最大最全最精的教育资源网四．欧姆定律和安全用电课标引领1．人体的安全电压．2．雷电现象的本质和危害原由。

3．防雷小卫士-——避雷针．基础运用1．在家庭电路中，有两种状况易造成触电：（1）“单线触电”，即当人站在地上，人接触到绝缘层损坏的线时，有电流经过人体，发生触电事故．（2）“双线触电”，即人固然站在绝缘体上未与大地直接接通，但人的两手同时分别接触到绝缘层损坏或线头裸露的线和线，也会有电流经过人体，发生触电事故．2．假如人体的电阻按1KΩ计算，那么经过人体的安全电流应不大于mA．两手同时接触家庭电路的火线和零线时，经过人体的电流是mA,因此,这是十分危险的．3．我国家庭电路的电压是V ，大批事实表示，不高于v 的电压才是安全的。

为防备因电流过大而破坏电路，往常在电路中安装有。

高压输电线路的电压高达甚至，大概是人体安全电压的倍到倍，所以，即便不直接接触也可能令人致命．4．水在往常状况下是体．假如用湿手插拔插销、开关电灯时，不当心水流进了插销或开关里，就会令人体和相连，造成危险，所以千万不要用湿手触摸电器．5．发生雷电时，在云层和大地之间雷电的路径上有强盛的电流经过，会给人们带来危害，雷电的路径常常经过地面上崛起的部分，如树木、高大建筑物、室外天线等等．为了防备雷电对一些高大建筑物造成破坏，要在这些建筑物上安装．高压输电铁塔最上边的两条导线也是用来的；我国古代建筑上的龙角形铁制装修物听说也有的作用．图 7-196 ．有金属外壳的家用电器，外壳必定要接________．在图 7-19中，使用测电笔正确的方法是______图．（填：“甲”或“乙”）7．对于安全用电，以下说法不正确的是：（）．．．A．室外天线要装置避雷装置B．只需不接触高压带电体，就不会触电C．用电器的金属外壳接上地线D．检查电路时，人体可能成为电流的通路8．小刚发现他家里用的白炽灯泡的灯丝都制成了螺旋状，这样做的目的是：（）A ．便于灯丝散热，防备灯丝熔断B ．尽量减少灯丝的电阻C．减少灯丝散热，提升灯丝温度D．减少灯丝在高温时的升华9．一个风和日丽的周末，小明和她的同学一起去效游，在野外他们看到小鸟停在高压线上高兴的歌唱，他们感觉很奇异，老师不是才讲了的吗，人接触高压线时，会触电的，那么小鸟为何不会触电呢？针对这个问题，她们议论了以下四种结论，你以为有道理的是（）A ．小鸟的电阻很大，经过导体的电流很小B．小鸟的脚是绝缘体C．小鸟只停在一根电线上，两脚之间的电压很小 D ．小鸟的本性不会触电10．当发现有人触电时，以下举措中绝对不可以够第一实行的是（）A ．立刻切断电源B ．紧迫呼喊、求助C．用干燥的木棒扒开电线 D ．快速用手将人拉开，或用剪刀剪断电线11．电工站在干燥的木凳上检修照明电路，以下状况中安全的是（）A ．一手握火线，一手握零线B ．一手握火线，一手握地线C．只有一只手接触火线 D ．一手接触火线，另一只手扶着水泥墙壁12．小华家厨房里的电线绝缘层老化了，她妈妈再用电饭锅做饭和用电炒锅炒菜时，小华忽然发现厨房里的电线冒烟了，他应当第一采纳的举措是()A ．立刻打电话119 报警B ．立刻到客堂中把自己家的总开关断开C．连忙用水把火泼灭D．在最短的时间内跑到楼下把整栋楼的总开关断开13．小明同学家里的几盏灯都不亮了，检查保险丝没有熔断，用测电笔测室内各处电路时，氖管均发光。

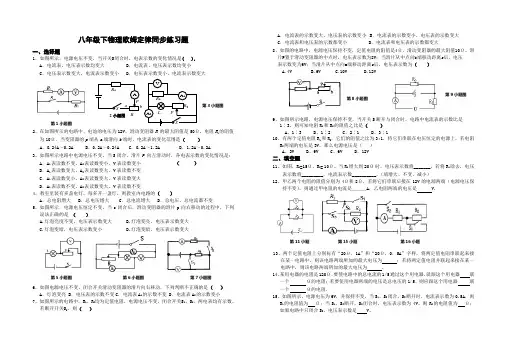

八年级下物理欧姆定律同步练习题一、选择题1、如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是( ).A．电流表、电压表示数均变大 B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大2、在如图所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是（）A．0.24A～0.2A B．0.2A～0.24A C．0.2A～1.2A D．1.2A～0.2A3、如图所示电路中电源电压不变，当S闭合，滑片P向左滑动时，各电表示数的变化情况是：A．A1表读数不变、A2表读数变小、V表读数变小（）B．A1表读数变大、A2表读数变大、V表读数不变C．A1表读数变小、A2表读数变大、V表读数变大D．A1表读数不变、A2表读数变大、V表读数不变4、教室里装有多盏电灯，每多开一盏灯，则教室内电路的（）A．总电阻增大 B．总电压增大 C．总电流增大 D．总电压、总电流都不变5、如图所示，电源电压恒定不变，当s闭合后，滑动变阻器的滑片p向右移动的过程中，下列说法正确的是（）A.灯泡亮度不变，电压表示数变大B.灯泡变亮，电压表示数变大C.灯泡变暗，电压表示数变小D.灯泡变暗，电压表示数变大6、如图电源电压不变，闭合开关滑动变阻器的滑片向右移动，下列判断不正确的是（）A．灯泡变亮 B．电压表的示数不变C．电流表A1的示数不变 D．电流表A2的示数变小7、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。

若断开开关S2，则（）A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小 D．电流表和电压表的示数都变大8、如图的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω。

滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为（）A.4VB.6VC.10VD.12V9、如图所示电路，电源电压保持不变，当开关S断开与闭合时，电路中电流表的示数比是1∶3，则可知电阻R1和R2的阻值之比是（）A、1∶3B、1∶2C、2∶1D、3∶110、有两个定值电阻R1和R2，它们的阻值之比为3:1，将它们串联在电压恒定的电源上，若电阻R2两端的电压是3V，那么电源电压是（）A、3VB、9VC、6VD、12V二、填空题11、如图，R1=15Ω、R2= 10Ω。

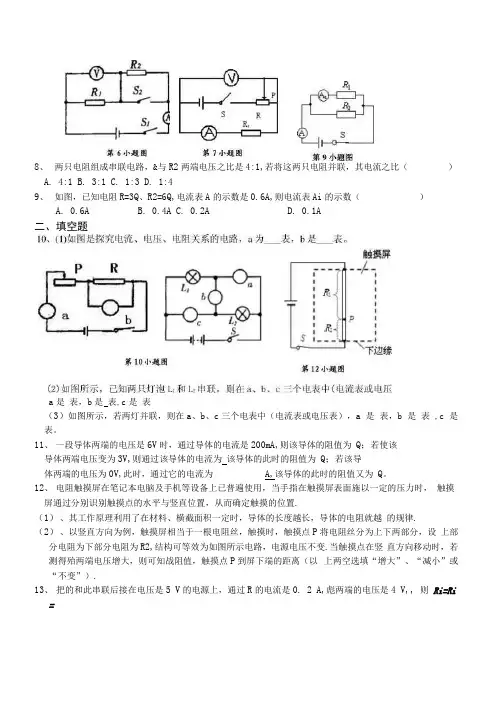

8、两只电阻组成串联电路，&与R2两端电压之比是4:1,若将这两只电阻并联，其电流之比（）A. 4:1B. 3:1C. 1:3D. 1:49、如图，已知电阻R=3Q、R2=6Q,电流表A的示数是0.6A,则电流表Ai的示数（）A. 0.6AB. 0.4AC. 0.2AD. 0.1A二、填空题a是表，b是表,c是表（3）如图所示，若两灯并联，则在a、b、c三个电表中（电流表或电压表），a 是表，b 是表 ,c 是表。

11、一段导体两端的电压是6V时，通过导体的电流是200mA,则该导体的阻值为Q；若使该导体两端电压变为3V,则通过该导体的电流为该导体的此时的阻值为Q；若该导体两端的电压为0V,此时，通过它的电流为A,该导体的此时的阻值又为Q。

12、电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置.（1）、其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越的规律.（2）、以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为下部分电阻为R2,结构可等效为如图所示电路，电源电压不变.当触摸点在竖直方向移动时，若测得殆两端电压增大，则可知战阻值，触摸点P到屏下端的距离（以上两空选填“增大”、“减小”或“不变”）.13、把的和此串联后接在电压是5 V的电源上，通过R的电流是0. 2 A,彪两端的电压是4 V,, 则Ri=Ri=八年级下物理欧姆定律同步练习题一、选择题1、有一条电阻线，在其两端加1 V电压时，测得电阻值为5 Q,如果在其两端加10 V的电压, 它的电阻为（）oA. 5 QB. 5 0QC. 0. 5 QD. 10 Q2、某同学做实验时，错将电流表和电压表的位置对调了，如下图所示，闭合开关S,将会出现的现象是（）。

A.电灯将烧坏B.电流表将烧坏C.电压表将烧坏D,电流表指针几乎不动，电灯不亮3、某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻。

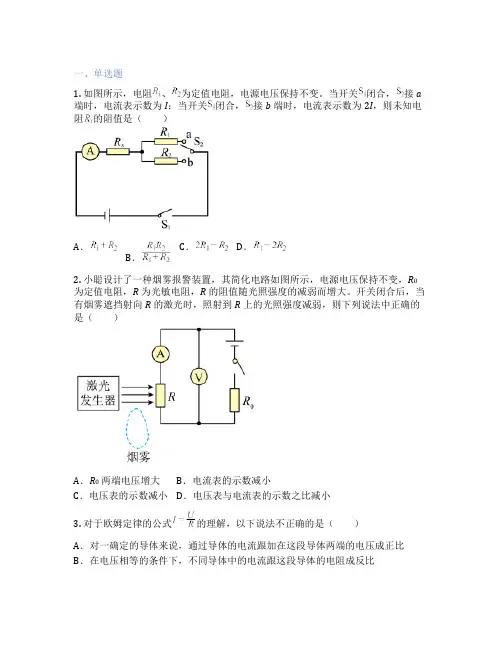

一、单选题1. 如图所示，电阻、为定值电阻，电源电压保持不变。

当开关闭合，接a 端时，电流表示数为I；当开关闭合，接b端时，电流表示数为2I，则未知电阻的阻值是（）A．C．D．B．2. 小聪设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。

开关闭合后，当有烟雾遮挡射向R的激光时，照射到R上的光照强度减弱，则下列说法中正确的是（）A．R0两端电压增大B．电流表的示数减小C．电压表的示数减小D．电压表与电流表的示数之比减小3. 对于欧姆定律的公式的理解，以下说法不正确的是（）A．对一确定的导体来说，通过导体的电流跟加在这段导体两端的电压成正比B．在电压相等的条件下，不同导体中的电流跟这段导体的电阻成反比C．由可知U＝IR，故加大接在某一电路中的电阻值，电压会增大D．导体中的电流是由加在它两端的电压和它的电阻来决定的4. 如图甲所示，是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响，阻值随压力的增大而减小)，与一电压表和两个合适阻值的电阻、电源组成电路，如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响)，则电压表的示数变化是（）A．变大B．变小C．先变小后变大D．先变大后变小5. 如图的电路中，电路元件及连接均完好，电源电压恒为6V，小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A，下列说法正确的是（）A．开关S1和S2断开，电压表的示数为6V，再闭合S2，电压表示数变小B．开关S1和S2断开，电流表A1测L2的电流，再闭合S2，A1仍测L2的电流C．先闭合开关S2，再闭合开关S1，电流表A1示数不变，A2示数变大D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，电流表A1的示数为1.5A6. 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（）A．B．C．D．7. 在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。

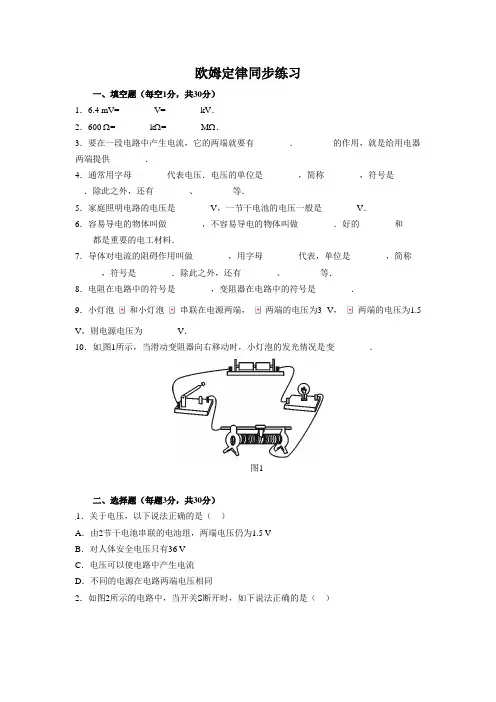

欧姆定律同步练习一、填空题（每空1分，共30分）1．6.4 mV=________V=________kV．2．600 Ω=________kΩ=________MΩ．3．要在一段电路中产生电流，它的两端就要有________．________的作用，就是给用电器两端提供________．4．通常用字母________代表电压．电压的单位是________，简称________，符号是______ __．除此之外，还有________、________等．5．家庭照明电路的电压是________V，一节干电池的电压一般是________V．6．容易导电的物体叫做________，不容易导电的物体叫做________．好的________和____ ____都是重要的电工材料．7．导体对电流的阻碍作用叫做________，用字母________代表，单位是________，简称__ ______，符号是________．除此之外，还有________、________等．8．电阻在电路中的符号是________，变阻器在电路中的符号是________．9．小灯泡和小灯泡串联在电源两端，两端的电压为3 V，两端的电压为1.5 V，则电源电压为________V．10．如图1所示，当滑动变阻器向右移动时，小灯泡的发光情况是变________．图1二、选择题（每题3分，共30分）1．关于电压，以下说法正确的是（）A．由2节干电池串联的电池组，两端电压仍为1.5 VB．对人体安全电压只有36 VC．电压可以使电路中产生电流D．不同的电源在电路两端电压相同2．如图2所示的电路中，当开关S断开时，如下说法正确的是（）图2A．电池两端的电压为零B．电灯两端的电压为零C．开关两端的电压为零D．以上说法都正确3．如图3所示，在用电压表测量电路中灯泡L两端的电压时，电压表接在（）图3A．a、b之间，a与电压表的“+”接线柱相连接B．a、b之间，b与电压表的“+”接线柱相连接C．c、d之间，d与电压表的“+”接线柱相连接D．c、d之间，c与电压表的“+”接线柱相连接4．如图4所示，在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，已知、V2、V3三个电压表测出的电压值分别是U1、U2、U3，则它们的大小关系，下列正确的是（）图4A．U1=U2 B．U1=U2=U3C．U1+U2=U3 D．U1+U2＞U35．若用电压表测出三节电池的电压是1.35 V、1.4 V、1.3 V，则这三节干电池串联后，电池组的电压是（）A．1.5 V B．1.4 V。

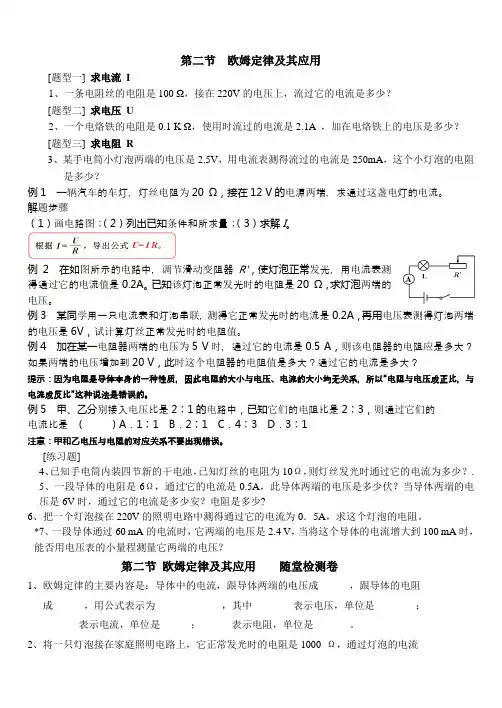

第二节欧姆定律及其应用[题型一] 求电流I1、一条电阻丝的电阻是100 Ω，接在220V的电压上，流过它的电流是多少？[题型二] 求电压U2、一个电烙铁的电阻是0.1 K Ω，使用时流过的电流是2.1A ，加在电烙铁上的电压是多少？[题型三] 求电阻R3、某手电筒小灯泡两端的电压是2.5V，用电流表测得流过的电流是250mA，这个小灯泡的电阻是多少？例1 一辆汽车的车灯，灯丝电阻为20 Ω，接在12 V的电源两端，求通过这盏电灯的电流。

解题步骤（1）画电路图；（2）列出已知条件和所求量；（3）求解I。

例2 在如图所示的电路中，调节滑动变阻器R'，使灯泡正常发光，用电流表测得通过它的电流值是0.2A。

已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。

例3 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.2A，再用电压表测得灯泡两端的电压是6V，试计算灯丝正常发光时的电阻值。

例4 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。

例5 甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是( )A．1∶1 B．2∶1 C．4∶3 D．3∶1注意：甲和乙电压与电阻的对应关系不要出现错误。

[练习题]4、已知手电筒内装四节新的干电池，已知灯丝的电阻为10Ω，则灯丝发光时通过它的电流为多少？.5、一段导体的电阻是6Ω，通过它的电流是0.5A，此导体两端的电压是多少伏？当导体两端的电压是6V时，通过它的电流是多少安？电阻是多少?6、把一个灯泡接在220V的照明电路中测得通过它的电流为0．5A，求这个灯泡的电阻。

【2019最新】【人教版】八年级物理下册《欧姆定律及其应用》同步练习（附答案）word版
1．一段导体两端的电压是3V时，通过它的电流是0.5A，当导体两端的电压是6V时，通过它的电流是多少安？
答案：以上解法“张冠李戴”，忽略了欧姆定律在应用时应注意的“同一性”和“同时性”
，没有注意到电压和电流的对应关系．因此在利用欧姆定律解题时，要把每一组电压、电流和电阻的对应关系要搞清，只有这样才能正确地解答出此题．
解：由得，
2．一只电阻两端的电压从2V增加到2.8V，通过该电阻的电流增加了0.1A，求该电阻的阻值．
答案：8
可以根据“同一导体中的电流跟这段导体两端的电压成正比”建立方程求解．
即：
解得：．
3．如图所示电路中，断开时，电流表的读数是0.2A，S闭合后电流表的读数是0.5A．求的阻值．
答案：20
S断开时，电路中只有，此时电流表的示数为0.2A，则电源电压
．S闭合后两电阻并联，电流表的示数为0.5A，所以通过
的电流，所以．。

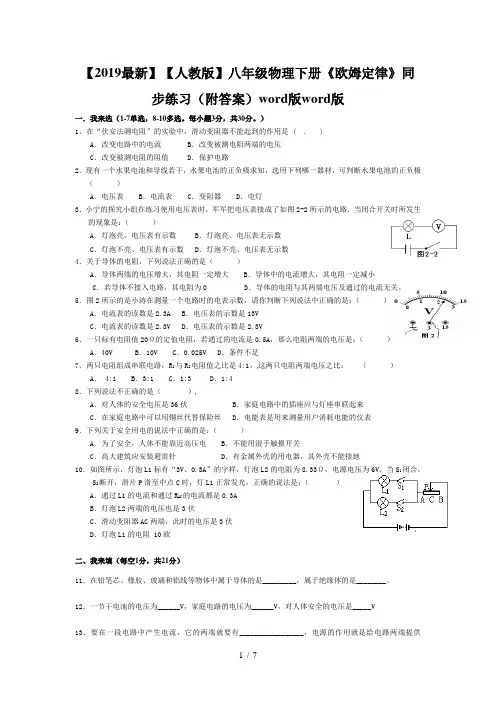

【2019最新】【人教版】八年级物理下册《欧姆定律》同步练习（附答案）word版word版一．我来选（1-7单选，8-10多选。

每小题3分，共30分。

）1、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( )A．改变电路中的电流 B．改变被测电阻两端的电压C．改变被测电阻的阻值 D．保护电路2．现有一个水果电池和导线若干，水果电池的正负极求知，选用下列哪一器材，可判断水果电池的正负极（）A．电压表 B．电流表 C．变阻器 D．电灯3．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是：（）A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数 D．灯泡不亮、电压表无示数4．关于导体的电阻，下列说法正确的是（）A．导体两端的电压增大，其电阻一定增大 B．导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关。

5．图2所示的是小涛在测量一个电路时的电表示数，请你判断下列说法中正确的是：（）A．电流表的读数是2.3A B．电压表的示数是13VC．电流表的读数是2.3V D．电压表的示数是2.3V6．一只标有电阻值20Ω的定值电阻，若通过的电流是0.5A，那么电阻两端的电压是：（）A．40V B．10V C．0.025V D．条件不足7．两只电阻组成串联电路，R1与R2电阻值之比是4:1，这两只电阻两端电压之比：（）A． 4:1 B．3:1 C．1:3 D．1:48．下列说法不正确的是（）A．对人体的安全电压是36伏 B．家庭电路中的插座应与灯座串联起来C．在家庭电路中可以用铜丝代替保险丝 D．电能表是用来测量用户消耗电能的仪表9．下列关于安全用电的说法中正确的是：（）A．为了安全，人体不能靠近高压电 B．不能用湿手触摸开关C．高大建筑应安装避雷针 D．有金属外壳的用电器，其外壳不能接地10．如图所示，灯泡L1标有“3V、0.3A”的字样，灯泡L2的电阻为8.33Ω，电源电压为6V。

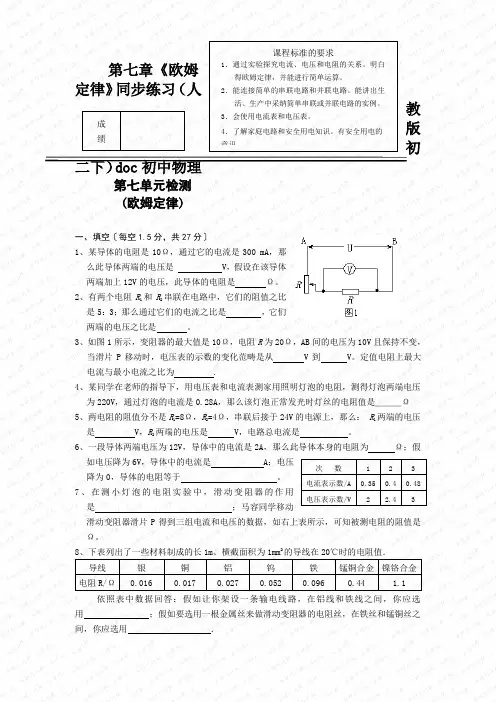

第七章《欧姆定律》同步练习（人教版初二下）doc 初中物理第七单元检测 (欧姆定律)一、填空〔每空1.5分，共27分〕1、某导体的电阻是10Ω，通过它的电流是300 mA ，那么此导体两端的电压是 V ，假设在该导体两端加上12V 的电压，此导体的电阻是 Ω。

2、有两个电阻R 1和R 2串联在电路中，它们的阻值之比是5：3；那么通过它们的电流之比是 ，它们两端的电压之比是 。

3、如图1所示，变阻器的最大值是10Ω，电阻R 为20Ω，AB 间的电压为10V 且保持不变，当滑片P 移动时，电压表的示数的变化范畴是从 V 到 V 。

定值电阻上最大电流与最小电流之比为 .4、某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220V ，通过灯泡的电流是0.28A ，那么该灯泡正常发光时灯丝的电阻值是＿＿＿Ω5、两电阻的阻值分不是R 1=8Ω，R 2=4Ω，串联后接于24V 的电源上，那么： R 1两端的电压是 V ，R 2两端的电压是 V ，电路总电流是 。

6、一段导体两端电压为12V ，导体中的电流是2A ，那么此导体本身的电阻为 Ω；假如电压降为6V ，导体中的电流是 A ；电压降为0，导体的电阻等于 。

7、在测小灯泡的电阻实验中，滑动变阻器的作用是 ；马容同学移动滑动变阻器滑片P 得到三组电流和电压的数据，如右上表所示，可知被测电阻的阻值是 Ω。

8、下表列出了一些材料制成的长1m 、横截面积为1mm 2的导线在20℃时的电阻值．导线 银 铜 铝 钨 铁 锰铜合金 镍铬合金 电阻R/Ω0.0160.0170.0270.0520.0960.441.1依照表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在铁丝和锰铜丝之间，你应选用 ．成 绩次 数 1 2 3电流表示数/A 0.35 0.4 0.48 电压表示数/V22.43课程标准的要求1．通过实验探究电流、电压和电阻的关系。

欧姆定律及其应用同步练习
1．一段导体两端 的电压是3V 时，通过它的电流是0.5A ，当导体两端的电压是6V 时，通过它的电流是多少安？
答案：以上解法“张冠李戴”，忽略了欧姆定律在应用时应注意的“同一性”和“同时性”，没有注意到电压和电流的对应关系．因此在利用欧姆定律解题时，要把每一组电压、电流和电阻的对应关系要搞清，只有这样才能正确地解答出此题． 解：由R
U I =得，6Ω0.5A 3V 11===I U R .1A 6Ω6V 22===R U I 2．一只电阻两端的电压从2V 增加到2.8V ，通过该电阻的电流增加了0.1A ，求该电阻的阻值．
答案：8Ω 可以根据“同一导体中的电流跟这段导体两端的电压成正比”建立方程求解． 即：A
1.0V 8.2V 2 112211+==I I I U I U 解得：8Ω0.25A 2V A 25.0111===
=I U R I ．
3．如图所示电路中，S R ,301Ω=断开时，电流表的读数是0.2A ，S 闭合后电流表的读数是0.5A ．求2R 的阻值．
答案：20Ω
S 断开时，电路中只有1R ，此时电流表的示数为0.2A ，则电源电压6V 30ΩA 2.011=⨯==R I U ．S 闭合后两电阻并联，电流表的示数为0.5A ，所以通过2R 的电流0.3A A 3.0A 5.012=-=-=I I I ，所以Ω200.3A 6V 22===
I U R ．。

A B C D 图2 S V 1 V 2 R 2 R 1 S 图3 L 1 L 2 图4 S R 欧姆定律练习题姓名----------------一．选择题1、我国家庭电路的电压值是A .B . 36VC . 220VD , 380V2、如图所示电路,电压U 不变,当闭合开关S ，滑片向右移动时,下列判断正确的是：( )(A)电压示数增大,电流表示数减小 (B)电压表示数增大,电流表示数增大(C)电压表示数减小,电流表示数减小 (D)电压表示数减小,电流表示数增大3、某同学连接电路如图2所示，闭合开关S ，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U AD =3V ，U AB =3V ，U BC =0，U CD =0。

此电路故障可能是( )A 、开关S 接触不良B 、电灯L 灯丝断了C 、电灯L 短路D 、电阻R 短路4、在如图3所示的电路中，电源电压为6V 。

闭合开关后，电压表V 1的示数为0，电压表V 2的示数为6V 。

此电路的故障可能是 (双选) ( )：A 、电阻R 1短路B 、电阻R 1开C 、电阻R 2短路D 、电阻R 2开路5、如图4所示电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光。

此电路的故障可能是（单选）：( )A 、开关S 接触不良B 、电灯L 1灯丝断了C 、电灯L 1短路D 、电灯L 2短路6、把一根长1米、粗细均匀的电阻丝接在电压不变的电源两极上，通过电阻丝的电流强度是1安培，若将此电阻丝对折起来后再接到这电源的两极上，通过电阻丝的总电流强度是( )(A)4安培 (B)2安培(C)安培 (D)安培7、如右图所示，R 1=4欧姆，R 2=R 3=8欧姆，电源电压为6伏特，干路中的电流为I 3，支路中的电流分别为I 1、I 2，则I 1、I 2、的大小关系正确的是( )(A)I 1＞I 2＞I 3； (B)I 1＜I 2＜I 3；(C)I 1=I 2=I 3 (D)I 1=I 2＞I 38、如右图所示，电源电压不变，R 1∶R 2=4∶1。
