串、并联电路中电压的规律串、并联电路中电压的规律【学习目标】1.会正确使用电压表接入串、并联电路，并能画出相应的电路图；2.会分析实验数据，归纳总结串、并联电路各自电压的规律；3.会利用串、并联电路的电压规律解决简单问题。
【要点梳理】要点一、串联电路中电压的规律(1)提出问题：串联电路中各部分电路两端电压与总电压有什么关系呢？(2)猜想与假设：①串联电路中各部分电路两端的电压相等；②串联电路中各部分电路两端的电压之和等于总电压。
(3)实验设计：实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
要点诠释：实验探究过程中的注意事项(1)连接实验电路时，开关应断开；电压表应并联在被测电路中；(2)应从电源正极(或负极)起按电路图将元件逐个连接起来；(3)连接好电路后，要先用开关试触，观察电压表的指针偏转情况，确认无误后，再闭合开关，观察示数；(4)读数时，要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器；(5)电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确；一般来说，选择的量程，应使指针偏转到刻度盘的之间。
知识点二、并联电路中电压规律：（1）提出问题：并联电路两端的总电压跟各个支路两端电压有什么关系？（2）猜想假设：①并联电路各条支路两端的电压都相等；②并联电路的总电压等于各条电路两端的电压之和。
（3）设计实验：实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：①别把电压表并联在如图所示的电路中A、B两点，C、D两点，E、F两点间测量电压，看看它们之间有什么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。

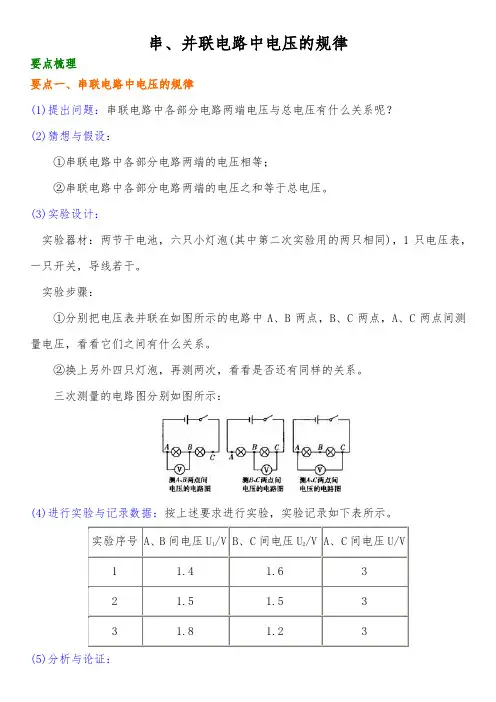

串、并联电路中电压的规律要点梳理要点一、串联电路中电压的规律(1)提出问题：串联电路中各部分电路两端电压与总电压有什么关系呢？(2)猜想与假设：①串联电路中各部分电路两端的电压相等；②串联电路中各部分电路两端的电压之和等于总电压。
(3)实验设计：实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
三次测量的电路图分别如图所示：(4)进行实验与记录数据：按上述要求进行实验，实验记录如下表所示。
(5)分析与论证：从实验过程和实验记录中可以看出，两灯泡的规格相同时，U1=U2；当两灯泡的规格不相同时，U1≠U2，但都满足U1+U2=U。
(6)得出结论：串联电路两端的总电压等于各部分电路两端的电压之和，即U=U1+U2。
(7)评估与交流：回顾以上操作，看看是否存在不妥的地方：读数时是否实事求是?更换灯泡时是否换用了不同规格的?如果这些因素在实验中都作了充分的考虑，实验的结果应该是可靠的，各小组把实验结果写成实验报告，并在班上进行交流和讨论。
要点诠释：实验探究过程中的注意事项(1)连接实验电路时，开关应断开；电压表应并联在被测电路中；(2)应从电源正极(或负极)起按电路图将元件逐个连接起来；(3)连接好电路后，要先用开关试触，观察电压表的指针偏转情况，确认无误后，再闭合开关，观察示数；(4)读数时，要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器；(5)电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确；一般来说，选择的量程，应使指针偏转到刻度盘的之间。
知识点二、并联电路中电压规律：（1）提出问题：并联电路两端的总电压跟各个支路两端电压有什么关系？（2）猜想假设：①并联电路各条支路两端的电压都相等；②并联电路的总电压等于各条电路两端的电压之和。

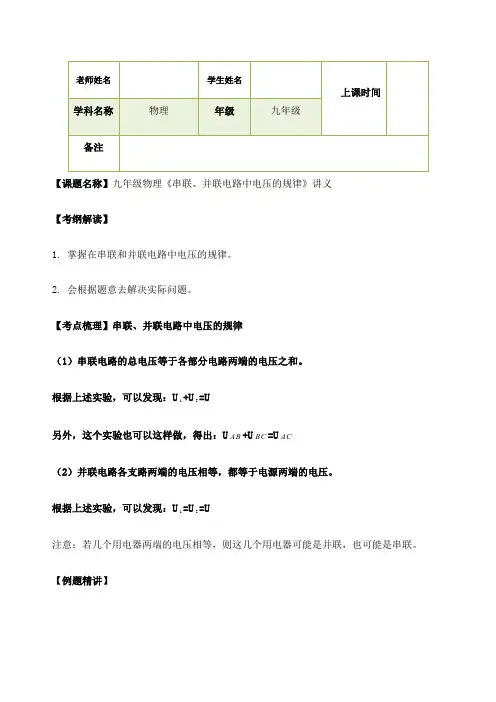

【课题名称】九年级物理《串联、并联电路中电压的规律》讲义【考纲解读】1.掌握在串联和并联电路中电压的规律。
2.会根据题意去解决实际问题。
【考点梳理】串联、并联电路中电压的规律（1）串联电路的总电压等于各部分电路两端的电压之和。
根据上述实验，可以发现：U1+U2=U另外，这个实验也可以这样做，得出：U AB+U BC=U AC（2）并联电路各支路两端的电压相等，都等于电源两端的电压。
根据上述实验，可以发现：U1=U2=U注意：若几个用电器两端的电压相等，则这几个用电器可能是并联，也可能是串联。
【例题精讲】例1:如图所示，小阳在“探究串联电路的电压规律”实验时，闭合开关S，用电压表分别测出AB、BC、AC两端的电压分别为UAB =，UBC=，UAC=4V，在表格中记录数据后，接下来的实验步骤是（）A．整理器材，结束实验 B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论 D．换用电压表的另一量程，再测出一组电压值例2：如图所示，电源电压恒定．当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（）A． B．C．D．例3：小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示．下列说法正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯的电功率一定相等C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等例4：下列说法正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好例5：在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（）A．在连接电路过程中，开关要保持断开状态B．在不确定待测电压时，应该先采用大量程试触C．测量时，应该尽量选取相同规格的灯泡进行实验D．电压表应该与待测用电器并联【课堂训练】1．如图所示电路，电源电压为6V，开关闭合后电压表的示数为，则灯L1两端的电压为V，灯L2两端的电压为V．2．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为V、V．3．如图所示电路中，闭合开关S后，电压表Vl 的示数为，则电压表V2的示数是，电源电压是．4．如图所示电路中，电源保持不变，闭合开关S1、S2，两灯都发光，电流表示数为；当把开关S2断开时，灯泡L1的亮度（填“变亮”、“不变”、“变暗”），电流表示数为；当闭合开关S1、S2时，通过L1的电流为，通过L2的电流为．5．如图所示，是家用电冰箱的部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门控开关控制．冰箱门关闭后，门控开关应该处于（断开/闭合）状态，当冰箱里的温度升高到一定程度时，温控开关会自动（断开/闭合），压缩机工作，此时压缩机两端的电压是V．电冰箱的电灯和压缩机是联的，1天连续工作24h消耗电能比相同功率的电风扇少很多，这是因为电冰箱工作具有特点．6．“探究串联电路的电压关系”的实验电路如图1所示．（1）小明根据如图1所示连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该．（2）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确．答：．（3）测量完成后，进行小组交流讨论，如表选录了三个小组的数据，你认为这些数据是否合理，请说明理由．答：．实验小组L1两端电压/VL2两端电压/V串联总电压/V123（4）小虎经实验后得出结论：“串联电路中各用电器两端的电压相等”，（5）他的结论是，原因是．7．小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须．（2）实验中最好选择规格（填“相同”或“不相同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C亮点间的电压为UAB 、UBC、UAC．经过多次实验，得到的数据记录在图表中．分析实验数据，你可得到串联电路的电压特点是（用公式表示）．实验次数UAB/V UBC/V UAC/V123（4）小希进行多次实验的主要目的是（填序号）①寻找普遍规律②减小实验误差．【课堂作业】1.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．，B．6V，C．，6V D．，2.如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（）A．3V B．6V C． D．9V3.如图所示电路，当S闭合时，电压表V1示数为，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为V和V．（）A．3， B．3，5 C．3，4 D．4，4.教室如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．9V、B．、9V C．、D．、5.如图所示是玩具汽车的电路图，下列关于玩具汽车电路的说法中正确的是（）A．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡工作时通过它们的电流可能不相等D．电动机与灯泡工作时两端的电压可能不相等6.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数7.如图所示的电路，闭合开关S，不同规格的两个小灯泡L1和L2均发光，则下列说法中正确的是（）A．灯L1一定比灯L2亮B．灯L1和灯L2两端的电压一定相等C．通过灯L1和灯L2的电流一定相等D．若L1的灯丝断了，灯L2一定熄灭8.把两个灯泡并联后接到电源上，闭合开关S后，会发现L1比L2亮，则（）A．L2两端的电压大 B．L1两端的电压大C．两灯两端的电压一样大 D．L1两端的电压大于电源电压，L2的电压小于电源电压9.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为、、．下一步的操作应该是（）A．整理器材，结束实验 B．换用不同规格的小灯泡，多次实验C．分析数据，得出结论 D．换用电压表的另一量程，再测出一组电压值10.小宇同学把两只灯泡接在一个电路中，用电流表正确测出流过L1的电流是，流过L2的电流是，由此可以判断L1和L2是联关系；若用电压表正确测出L2两端电压时3V，这时L1两端的电压是V．11.在研究串联电路电压特点时，小林设计了如图所示电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好．（1）操作：闭合开关，测得一组数据后，能否得出实验结论？如果不能，接下来小林应该怎么操作？ ．（2）应用：某次实验中测得V 的示数为6伏，V 1的示数为4伏，则V 2的示数为 伏．12.（1）如图（甲）是一位同学在做“探究串联电路电压规律”时所接的电路，闭合开关后，发现电压表示数如图（乙）所示其读数为 ．（2）他想测量小灯泡L 2两端的电压，请你修改一根导线，在不要的导线上画“×”并用笔重新画一根正确连接导线．（3）如图两个小灯泡的规格完全相同，灯泡L 1两端的电压应该为V ．13.如图所示，用电压表分别测量L 1两端的电压U 1、L 2两端的电压U 2以及L 1、L 2串联的总电压U ，请根据表盘读数（1）L 1两端的电压U 1= V ；（2）L 2两端的电压U 2= V ；（3）L 1、L 2串联的总电压U= V ．。
串、并联电路中电压的规律（基础）责编：武霞【学习目标】1.会正确使用电压表接入串、并联电路，并能画出相应的电路图；2.会分析实验数据，归纳总结串、并联电路各自电压的规律；3.会利用串、并联电路的电压规律解决简单问题。
【要点梳理】要点一、串联电路中电压的规律(1)提出问题：串联电路中各部分电路两端电压与总电压有什么关系呢？(2)猜想与假设：①串联电路中各部分电路两端的电压相等；②串联电路中各部分电路两端的电压之和等于总电压。
(3)实验设计：实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
三次测量的电路图分别如图所示：(4)进行实验与记录数据：按上述要求进行实验，实验记录如下表所示。
实验序号A、B间电压U1/V B、C间电压U2/V A、C间电压U/V1 1.4 1.6 32 1.5 1.5 33 1.8 1.2 3(5)分析与论证：从实验过程和实验记录中可以看出，两灯泡的规格相同时，U1=U2；当两灯泡的规格不相同时，U1≠U2，但都满足U1+U2=U。
(6)得出结论：串联电路两端的总电压等于各部分电路两端的电压之和，即U=U1+U2。
(7)评估与交流：回顾以上操作，看看是否存在不妥的地方：读数时是否实事求是?更换灯泡时是否换用了不同规格的?如果这些因素在实验中都作了充分的考虑，实验的结果应该是可靠的，各小组把实验结果写成实验报告，并在班上进行交流和讨论。
要点诠释：实验探究过程中的注意事项(1)连接实验电路时，开关应断开；电压表应并联在被测电路中；(2)应从电源正极(或负极)起按电路图将元件逐个连接起来；(3)连接好电路后，要先用开关试触，观察电压表的指针偏转情况，确认无误后，再闭合开关，观察示数；(4)读数时，要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器；(5)电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确；一般来说，选择的量程，应使指针偏转到刻度盘的之间。
