HC-6000C 智能粘结强度检测仪-海创高科

ZQS6-2000A高精度粘结强度检测仪ZQS6-2000A高精度粘结强度检测仪一、产品简介该产品依行业标准《外墙饰面砖工程施工及验收规程》设计，可连续均匀加荷，手动泵与专用千斤顶连为一体，结构紧凑，经久耐用，采用液晶显示粘结力值，自动准确的记录粘结力值并给予峰值保持，该产品采用高效镍-氢充电电池，小巧轻便，总重约3千克，便于现场携带和使用，完全符合《建筑工程饰面砖粘结强度检验标准JGJ110-97的要求，使用标准块的规格为95mm×45mm×8mm和40mm×40mm×8mm，保温材料标准试块的规格为100mm×100mm×8mm，在满足合格要求时的最小拉力为0.64kN，最大拉力为2.56kN，针对饰面砖粘结强度低和粘结力小的特点，专将最大拉力设计6.00kN，以确保仪器的检测精度。

ZQS6-2000A型饰面砖粘结强度检测仪是原有体积大、结构繁杂、操作不便型检测仪的理想替代产品，该检测仪已在全国许多施工单位、工程质量检测站（中心）、试验室、科研院所及监理单位等得到广泛应用，深受广大工程技术人员的欢迎。

二、技术指标★高精度：0.001kN★测量范围：0～6.000kN★高效加压装置：有★峰值保持：有三、产品特点★高精度：最小可测得0.001kN的力值；智能背光技术,即使在暗处检测,也清晰可见★大容量，该检测仪最大可存储带编号的1２00个测量值（测点编号自动生成）★大屏幕液晶显示，全中文菜单，四行汉化功能显示，可实现检测数据的保持＼存储＼查询（上下翻滚查询）＼删除★RS232接口,软件功能强大,可将检测数据传输至计算机,智能统计最大值\最小值\平均值\合格率,自动生成标准检测报告首创细分标定技术，使检测精度更高＼数值更稳＼操作更简单★高效率：该检测仪的加压方式与传统的加压方式相比，加压速度可提高近10倍,彻底减轻因加压结构不妥而带来的检测疲劳；★采用高效镍-氢充电电池和智能提示充电系统，实现电源供给的智能化。

HC-2000A智能粘结强度检测仪一、HC-2000A智能粘结强度检测仪概述HC-2000A智能粘结强度检测仪适用于外墙饰面砖、外墙保温材料、马赛克、各种板材和油漆等材料的粘结强度的检测。

二、HC-2000A智能粘结强度检测仪主要参数1、仪器结构：分体式2、缸行程：10mm3、显示模式：力值、强度可调4、测量范围：0-6.000KN/0-6mpa5、分辨率：0.001KN6、峰值保持7、数据存储：500条8、数值修正：10段折线数值修正，提高精度9、主体材质：精钢材料10、主体重量：4.5kg11、标准块规格：95*45mm、40*40mm的标准块各一组，每组三个12、外墙保温需另配：100*100mm五块（一组）三、HC-2000A智能粘结强度检测仪特点1、精钢主体，内置微型液压系统；2、配备便携式数字压力仪表；3、中文设置菜单，数据可记录、查询、删除操作；4、数值10 段折线修正，提高仪器精度；5、超低功耗设计，6 小时无操作自动关机，连续工作时间可超过200小时；6、强度和力值两种测量模式；7、压力表配有防尘防震仪器皮包。

四、HC-2000A智能粘结强度检测仪符合标准1、JGJ110-2008《建筑工程饰面砖粘结强度检验标准》2、JGJ126-2000《外墙饰面砖工程施工及验收规程》3、JGJ144-2004《外墙外保温工程技术规程》4、JG158-2004《胶粉聚苯颗粒外墙外保温系统》5、JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》五、粘结强度计算单个饰面砖试件粘结强度应按下列公式计算：R=X/S式中R——为粘结强度（MPa），精确至0.01MPaX——为粘结力读数（1N）S——为试样受拉面积（mm2）平均粘结强度应按下列公式计算：Rm=1/3∑ R1式中Rm——为粘结强度（MPa），精确至0.01MPaR1——为单个试件粘结强度值（MPa）试样受拉面积应按实际的切割面积计算，测量精度为0.1mm六、粘结强度的评定1、在建筑物外墙上镶贴的同类饰面砖，其粘结强度同时符合以下两项指标时可定为合格；1）每组试样平均粘结强度不应小于0.4MPA；2）每组可有一个试样的粘结强度小于0.4MPA但不应小于0.3MPA.当两项指标均不合要求时，其粘结强度为不合格。

PT1cn-1092指示警报单元RM-6000系列使用说明书邮编：174-8744东京都板桥区小豆泽2-7-6主页：https://www.rikenkeiki.co.jp/目录1．产品概要 (2)1-1．前言 (2)1-2．使用目的 (2)1-3．危险、警告、注意、注记的定义 (2)1-4．CE标志认证的确认方法 (3)2．安全上的重要事项 (4)2-1．危险事项 (4)2-2．警告事项 (4)2-3．注意事项 (5)3．产品组成 (6)3-1．主机及附件 (6)3-2．外形图 (7)3-3．各部名称与作用 (8)3-4．框图 (11)4．使用方法 (12)4-1．使用时 (12)4-2．关于安装场所的注意事项 (12)4-3．系统设计上的注意事项 (13)4-4．安装方法 (15)4-5．配线方法 (17)5．操作方法 (25)5-1．启动准备 (25)5-2．基本动作流程 (25)5-3．启动方法 (25)5-4．关于各种模式 (26)5-5．检测模式 (28)5-6．警报测试模式 (30)5-7．用户模式 (31)5-8．结束方法 (35)6．各种动作和功能 (36)6-1．气体警报动作 (36)6-2．故障警报动作 (39)6-3．外部输出动作 (40)6-4．关于各种功能 (42)7．保养检查 (44)7-1．检查频率和检查项目 (44)7-2．定期检查模式 (45)7-3．气体校正方法 (60)7-4．清扫方法 (63)7-5．保险丝的更换方法 (63)8．关于储存、移机和报废 (64)8-1．储存或长期不使用时的处理 (64)8-2．移机或重新使用时的处理 (64)8-3．产品的报废 (64)9．故障排除 (65)10．产品规格 (67)10-1．规格一览 (67)10-2．附件一览 (68)11．术语的定义 (69)1．产品概要1-1．前言感谢您购买气体检测警报器用RM-6000系列指示警报单元。

计量标准考核（复查）申请书计量标准名称：数字压力计标准装置计量标准代码：申请考核单位：组织机构代码：单位地址：邮政编码：联系人：联系电话：说明1. 根据《中华人民共和国计量法》的有关规定，凡建立社会公用计量标准或部门、企、事业单位最高计量标准，需经有关质量技术监督部门主持考核合格后方可使用。

2. 《计量标准考核（复查）申请书》一般使用A4复印纸，采用计算机打印，如果用墨水笔填写，要求字迹工整清晰。

3. 申请新建计量标准考核，申请考核单位应当提供以下资料：1）《计量标准考核（复查）申请书》原件和电子版各一份；2）《计量标准技术报告》原件一份；3）计量标准器及主要配套设备有效的检定或校准证书复印件一套；4）开展检定或校准项目的原始记录及相应的模拟检定或校准证书复印件两套；5）检定或校准人员资格证明复印件一套；6）可以证明计量标准具有相应测量能力的其他技术资料。

7）如采用计量检定规程或国家计量校准规范以外的技术规范，应当提供技术规范和相应的证明文件复印件一套。

4. 申请计量标准复查考核，申请考核单位应当提供以下技术资料：1）《计量标准考核（复查）申请书》原件和电子版各一份；2）《计量标准考核证书》原件一份；3）《计量标准技术报告》原件一份；4）《计量标准考核证书》有效期内计量标准器及主要配套设备的连续、有效的检定或校准证书复印件一套；5）随即抽取的该计量标准近期开展检定或校准工作的原始记录及相应的检定或校准证书复印件两套；6）《计量标准考核证书》有效期内连续的《计量标准重复性试验记录》复印件一套；7）《计量标准考核证书》有效期内连续的《计量标准稳定性考核记录》复印件一套；8）检定或校准人员资格证明复印件一套；9）计量标准更换申报表（如果适用）复印件一份；10）计量标准封存（或撤销）申报表（如果适用）复印件一份；11）可以证明计量标准具有相应测量能力的其他技术资料。

注：只有申请复查考核时才填写计量标准考核证书号、复查时间和方式。

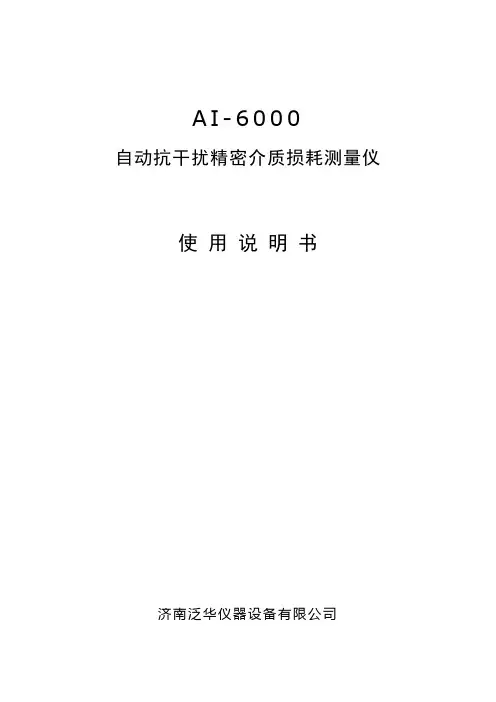

A I-6000自动抗干扰精密介质损耗测量仪使用说明书济南泛华仪器设备有限公司为了安全和正确操作请仔细阅读说明书本公司对仪器本身以外的任何损坏或损失不承担责任本仪器专利权、软件著作权属本公司所有，任何侵权行为将受到追究目录1. 用途特点及性能 02. 面板说明 (8)3. AI-6000A、B和C型使用说明 (15)4. AI-6000D、E和F型使用说明 (26)5. 现场试验注意事项 (45)6. 出错信息及处理 (47)7. 仪器检定 (51)8. 仪器工作原理简介 (53)9. 变频测量讨论 (55)AI-6000自动抗干扰精密介质损耗测量仪说明书 2011年6月版1. 用途特点及性能AI-6000自动抗干扰精密介质损耗测量仪用于现场抗干扰介损测量，或试验室精密介损测量。

仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。

采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。

测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

1.1主要技术指标准确度：Cx: ±（读数×1%+1pF）tgδ:±（读数×1%+）抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度电容量范围：内施高压：3pF～60000pF/10kV 60pF～μF/外施高压：3pF～μF/10kV60pF～30μF/分辨率：最高，4位有效数字tgδ范围：不限，分辨率%，电容、电感、电阻三种试品自动识别试验电流范围：10μA～5A试验频率：45、50、55、60、65Hz单频45/55Hz、55/65Hz、自动双变频频率精度：±内施高压：设定电压范围：～10kV最大输出电流：200mA升降压方式：连续平滑调节电压精度：±%×读数+10V)电压分辨率：1V外施高压：正接线时最大试验电流5A / 40~70Hz反接线时最大试验电流5A / 40~70Hz / 10kV CVT自激法低压输出：输出电压3～50V，输出电流3～30A 测量时间：约30s，与测量方式有关输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电计算机接口：标准RS232接口打印机：M150型微型打印机环境温度：-10℃～50℃相对湿度：<90%上述为AI-6000E型主要技术指标。

6000C智能粘结强度检测仪操作注意要点6000C智能粘结强度检测仪适用于检测饰面砖和外墙外保温材料的粘结强度。

检测仪接受机电一体化设计，全套仪器为一个整体。

同时将测量显示电路嵌入到仪器内，可以直接观测数据。

检测仪具有重量轻、手柄操作省力、使用便利等特点。

一、技术标准JGJ110—2023《建筑工程饰面砖粘结强度检验标准JGJ126—2023《外墙饰面砖工程施工及验收规程》JGJ144—2023《外墙外保温工程技术规程》JG158—2023《胶粉聚苯颗粒外墙外保温系统》JG149—2023《膨胀聚苯板薄抹灰外墙外保温系统》GB50550—2023《建筑结构加固工程施工质量验收规范》二、基本规定6000C智能型一体式高精度粘结（抗拉）强度检测仪在出厂前均已进行检定并合格。

在进行粘结强度检测时，检测仪应在检定有效期内，否则应重新进行检定。

1．取样规定①现场镶贴的外墙饰面砖工程：每300m2同类墙体取1组试样，每组3个，每一楼层不得少于1组；不足300m2同类墙体，每两楼层取1组试样，每组3个。

②带饰面砖的预制墙板，每生产100块预制墙板取1组试样，每组在3块板中各取1个试样。

预制墙板不足100块按100块计。

③试样规格为95mm×45mm或40mm×40mm。

试样应由专业人员随机抽取。

但取样间距不得小于500mm。

2．龄期要求接受水泥砂浆或水泥粘结时，应在水泥砂浆或水泥浆龄期达到28d时进行检验。

当在7d或14d进行检验时，应通过对比试验确定其粘结强度的修正系数。

三、检验要求1．饰面砖粘结力检验的一般操作程序为：仪器准备→饰面砖准备→粘贴标准块→安装仪器→粘结力试验2．检测仪器、工具及材料应符合下列要求：①标准块尺寸应与试样规格相同；②游标卡尺的精度为0.02mm；③手持切割锯接受树脂安全锯片，锯片的尺寸应为150×2.7×1.9（mm）；④环氧系粘结剂，宜接受型号为914的快速粘结剂，粘结强度宜大于3.0kPa；⑤胶带。

武汉天宸伟业物探科技有限公司执行标准：JGJT182-2009锚杆锚固质量无损检测技术规程DLT5424-2009水电水利工程锚杆无损检测规程TS-ABC602锚杆索无损检测仪使用说明书（Version1.0）武汉天宸伟业物探科技有限公司目录目录 (1)第一章前言 (2)第二章仪器特性 (4)2.1检测原理 (4)2.2产品特点 (5)2.3主要特性参数 (5)2.4主要用途及适用范围 (6)2.5产品规格 (6)2.6型号 (6)2.7使用工作环境 (6)2.8对环境及能源的影响 (6)2.9安全 (6)第三章仪器操作使用方法 (8)3.1主机面板简介 (8)3.2主机充电 (9)3.3主机使用 (10)第四章数据管理、分析与建模 (16)4.1文件管理栏 (16)4.2文件菜单 (19)4.3编辑菜单 (21)4.4查看菜单 (21)4.5分析菜单 (22)4.6锚杆建模 (24)4.7数据打印与电子文档输出 (25)第五章仪器保养 (27)第一章前言锚固锚杆技术于1910年在美国开始使用，1912年，艾尔费维·布希在阿伯施莱的费里登斯煤矿开始使用锚杆支护顶板。

1915~1920年，美国的金属矿山开始使用锚杆，并有所发展和推广。

我国岩土锚杆起始于50年代后期，当时有京西矿务局安滩煤矿等单位使用楔缝式锚杆支护矿山巷道，进入60年代，我国开始在矿山巷道、铁路隧道及边坡整治工程中大量应用普通砂浆锚杆与喷射混凝土支护。

1964年，梅山水库的坝基加固采用了预应力锚索。

70年代，北京国际信托大厦等基坑工程采用土层锚杆支护。

1996年锚杆支护率己达29.1%。

近10年来，北京王府饭店、京城大厦、上海太平洋饭店等一大批深基坑工程以及云南温湾电站边坡整治、吉林丰满电站大坝加固和上海龙华污水处理厂沉淀池抗浮工程等相继大规模地采用预应力锚杆。

举世瞩目的三峡工程双线五级永久船闸的高边坡及薄衬砌墙稳定加固中，预应力锚索和全长粘结锚杆起了主要作用。

碳纤维粘接强度检测仪使用说明书地址：北京市房山区石楼镇双孝房琉路东（102400）电话：1 3 5 8 1 9 3 8 6 8 6 网址：目录1 概述 (3)2 主要技术参数 (3)3 工作原理 (4)3.1 机械原理 (4)3.2 测量电路原理 (4)4 操作说明 (5)4.1 检测操作 (5)4.2 按键功能 (5)4.3 使用方法 (6)4.4数据查询 (7)5.功能与参数设置 (7)6.仪器校准 (8)7.注意事项 (9)1 概述碳纤维粘结强度检测仪（简称检测仪）是检测仪器，是为土木建筑结构中检测碳纤维片材与混凝土之间正拉粘结强度而研制的仪器。

根据粘结强度与拉伸时的破坏形式，可立即得出试验结果。

该仪器是粘贴碳纤维片材加固修复混凝土结构设计、施工和验收的理想检测设备。

检测仪采用机电一体化设计，全套仪器为一个整体。

包括手柄、传感器、丝杠、反力支座等机械部分构成一个“门”型结构。

同时将测量显示电路嵌入到仪器内，可以直接观测数据。

检测仪具有重量轻、手柄操作省力、使用方便等特点。

检测仪主要功能：功能选择：适用于碳纤维布粘结强度的检测。

测量选择：标准块检测。

自动清零：通电后自动消除偏差值使输出显示为零值。

峰值保持：在峰值保持状态，始终显示最大拉力值。

数据存储：可存储检测值，并可随时调出和清除。

自动关断：具有延时断电功能，延长电池使用寿命。

线性校正：可设置5个校正点，对数据线性进行修正，提高检测精度。

强度值测量：可直接显示MPa值。

2 主要技术参数检测仪最大拉力值 10kN张拉行程 65 mm重量 2.8 kg精度等级≤±2.0 F.S电源 4.2V可充电电池关断电流≤ 2 μA工作电流≤ 10 mA3 工作原理3.1 机械原理检测仪基本结构如图１所示。

顺时针转动手柄时，手柄带动丝杠产生位移，丝杠通过万向节带动连接螺母对标准块施加向上拉力。

传感器把压力信号变为电信号，电子电路对该信号进行处理。
