直放站工作原理直放站(Direct Broadcast Satellite,DBS)是一种通过卫星直接向用户提供电视信号的技术。
它的工作原理是通过卫星向地面接收器发送电视信号,然后接收器将信号转换成可供电视机显示的格式。
直放站的工作原理可以分为卫星传输、地面接收和信号处理三个主要部分。
首先,卫星传输是直放站的核心部分。
卫星传输通过地面站向卫星发送电视信号,然后卫星再将信号转发给地面接收器。
卫星传输的关键技术包括频率调制、信号编码和功率控制等。
频率调制是指将电视信号转换成适合在卫星传输的频率范围内传输的信号。
信号编码是指将电视信号进行数字化处理,以便在卫星传输中能够更高效地传输。
功率控制是指卫星在接收到地面站发送的信号后,根据地面接收器的位置和信号强度调整自身的发射功率,以确保信号能够在地面上良好地接收到。
其次,地面接收是直放站的另一个重要部分。
地面接收器通过接收卫星传输的信号,然后将信号转换成电视机可以显示的格式。
地面接收器的关键技术包括天线接收、信号解调和解码等。
天线接收是指地面接收器通过天线接收卫星传输的信号。
信号解调是指地面接收器将接收到的信号进行解调处理,以便后续的解码处理。
解码是指地面接收器将解调后的信号进行解码处理,以便将信号转换成电视机可以显示的格式。
最后,信号处理是直放站的最后一个部分。
信号处理包括信号解码、解密和解压缩等。
信号解码是指地面接收器将接收到的信号进行解码处理,以便将信号转换成电视机可以显示的格式。
解密是指地面接收器将接收到的加密信号进行解密处理,以便将信号转换成电视机可以显示的格式。
解压缩是指地面接收器将接收到的压缩信号进行解压缩处理,以便将信号转换成电视机可以显示的格式。
总之,直放站的工作原理是通过卫星传输、地面接收和信号处理三个主要部分来实现的。
通过这些技术的协同作用,直放站可以向用户提供高质量的电视信号,为用户带来更好的观看体验。
一、 光纤直放站组成及工作原理
该产品采用光波分复用方式,利用单根光纤直接传送射频信号。
车站电台发出的下行信号被耦合到光纤直放站近端机,近端机通过电/光转换将信号发射到光纤中传播至远端机,远端机再通过光/电转换将信号通过天线或泄漏电缆辐射至空间覆盖弱场强区域。
机车电台发出的上行信号被光纤直放站远端机接收,远端机通过电/光转换将信号发射到光纤中传播至近端机,近端机再通过光/电转换将信号耦合至车站电台。
光收发单元实现信号的电光转换和光电转换,其内置了光波分复用器。
车站电台
双工器
射频开关
458M
468M
上行低噪声放大器
光模块
光模块
光纤直放站近端机下行功率放大器(带备份)
上行低噪声放大器双工器
光纤直放站远端机
光纤
天线
468M
458M
耦合器
天线
监控单元
电源单元监控单元
电源单元发射
接收
发射
接收
射频开关
图1 光纤直放站系统框图
光发射功率:
近端机正向光输出:(4±2)dBm (光功率)
远端机反向光输出:(4±2)dBm(光功率)二、光路参数
光路参数1 光波长1550nm 1310nm 2
出纤光功率(+3±2)dBm
3 最低光接收功率门限(-15±2)dBm
4 WDM 内置
5 光纤连接器FC/APC
三、光纤直放站配套程式
项目
数量
光纤一拖一光纤一拖N
光纤直放站近端机一台一台
光纤直放站远端机一台N台
光纤跳线(APC-PC)两根(可选)N+1根(可选)光分路器无N-1个。
光纤直放站的原理图如图4-1所示,主要有光近端机、光纤、光远端机(覆盖单元)几个部分组成。
光近端机和光远端机都包括射频单元(RF单元)和光单元。
无线信号从基站中耦合出来后,进入光近端机,通过电光转换,电信号转变为光信号,从光近端机输入至光纤,经过光纤传输到光远端机,光远端机把光信号转为电信号,进入RF单元进行放大,信号经过放大后送入发射天线,覆盖目标区域。
上行链路的工作原理一样,手机发射的信号通过接收天线至光远端机,再到近端机,回到基站。
图4-1 光纤直放站的原理图
光纤直放站的原理结构框图如图4-2所示。
图4-2 光纤直放站原理结构框图
光纤直放站近端机的定向天线收到基站的下行信号(935MHz-960MHz)送至近端主机,放大后送到光端机内进行电/光转换,发射1.55&1.31μm波长的光信号,再送到光波复用器,同原传输链路的光信号(波长1. 31μm)合在一起经光缆传到远端;远端光波波分器将1.31μm和1.55μm波长的光信号分开后,让1.55μm 波长的光信号输入光端机进行光/电转换,还原成下行信号(935MHz-960MHz),再经远端主机内部功放放大,由全向天线发射出去送给移动台。
移动台的上行信号(890MHz-915MHz)逆向送到基站,这样就完成了基站与移动台的信号联系,建立通话。

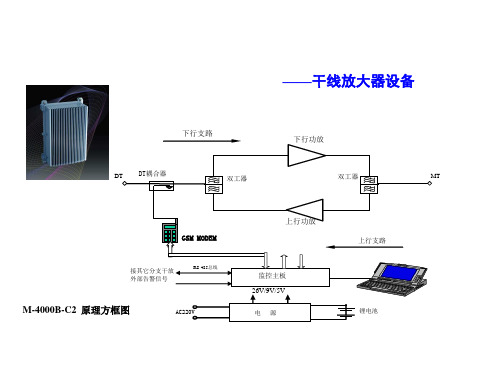

一、直放站组成原理1、直放站方面:a、直放站增益、功率、噪声系数、天线的隔离度直放站的基本原理下行上行上图为直放站的基本组成A、双工器:由一个环行器和两个滤波器组成,如下图:其中环行器起信号分路的作用,一共为三个口,1口入信号从2口出,2口入信号从3口出,3口入信号从1口出,如下图:滤波器为带通滤波器,分别为上行滤波器及下行滤波器,起滤除通带外信号的作用,要求对通带内信号衰减小而通带外衰减大,一般来说,通带内衰减在0.5到1.0dB之间,通带外衰减随距中心不同而不同,通带外衰减曲线越陡峭则带外衰减特性越好B、滤波器为带通单工滤波器,分上、下行,一般用于低噪放与功放之间,起滤波及匹配作用,其特性同双工器中的滤波器C、低噪放是一种低噪声放大器,其主要指标有噪声系数、增益、放大带宽及平坦度,其噪声系数一般在0.5到1.5dB之间,直放站噪声系数主要由其决定,且直放站增益一般其上面调节;主要用于直放站上、下行链路的前级放大器,干放的上行放大器1、增益及其调节方法:A、增益:线性工作范围内对输入信号的最大放大倍数,其调节调节范围为最大增益与最小增益的的差值B、数字衰减方法:此方法增益可调值一般为31dB,步长为1dB,由5位数码开关控制,其衰减值分别为1dB、2dB、4dB、8dB、16dB,共31dB,用此方法进行衰减调节的直放站增益误差较小10dB之内为±1dB,10到31dB之内为±1.5dBC、模拟电压调节方法:此方法增益可调值不定,主要采用模拟电压调节其内部的PIN二极管的衰减量,其衰减量一般不准确,对直放站进行调节难度较大,工程上主要调节方法有:(1)用一字螺丝刀调节电位器来控制PIN二极管的衰减量(2)用键盘或笔记本电脑来调节其内部的数控电位器的电阻来控制PIN二极管的衰减量(3)采用多个电位器,用单刀多挚开关来调节衰减量2、噪声系数及衰减量与直放站噪声系数的关系A、噪声系数:在工作频带范围内,正常工作时输入信噪比与输出信噪比的差值。
光纤直放站工作原理
光纤直放站是一种用于加强和扩展光纤通信信号的设备。
它的工作原理是将输入的光信号进行放大和重新启发,以增加光信号在光纤中的传输距离。
光纤直放站由三个主要部分组成:光接收部分、光放大部分和光发送部分。
首先,光接收部分接收来自光纤的光信号,并将其转换成电信号。
然后,电信号经过一系列的处理和放大,以增加其强度和质量。
接下来,光放大部分对电信号进行光纤放大器的作用,这是一种将电信号转换为高增益光信号的装置。
光放大器工作在光纤的特定波长范围内,可以将低功率的光信号放大到较高的功率。
最后,光发送部分将通过光放大过的光信号重新注入到光纤中。
这些光信号会在光纤中传输,直到传输距离超过光纤本身的极限。
在传输过程中,光纤直放站可以增强和修复信号质量,减少光信号的衰减和失真。
总的来说,光纤直放站通过接收、放大和发送光信号,可以扩展光纤通信的传输距离和提高信号质量,从而促进更快速、稳定和可靠的光纤通信。
直放站工作原理及特点
直放站的工作原理主要是通过前向天线(施主天线)接收基站的下行信号,然后通过低噪声放大器将有用信号放大,同时抑制信号中的噪声信号,以提高信噪比(S/N)。
接着,这些信号经过下变频至中频信号,经过滤波器滤波后,再进行中频放大。
之后,信号会被移频上变频至射频,并由功率放大器进一步放大,最后由后向天线(重发天线)发射到移动台。
同时,直放站还会利用后向天线接收移动台上行信号,并沿相反的路径处理这些信号。
直放站的特点包括:
1、扩大覆盖范围:直放站能够有效地扩大网络覆盖范围,使远离基站的用户也能够享受到高质量的网络服务。
2、提高信号质量:通过信号放大和处理,直放站能够提高网络信号的质量,让用户在信号弱的地区也能获得稳定的网络连接。
3、智能优化:具备智能优化功能,能够自动识别并优先处理重要数据,保障关键业务的畅通。
4、工作稳定,覆盖效果好:光纤直放站通过光纤传输信号,不受地理环境、天气变化或施主基站覆盖范围调整的影响,因此工作稳定,覆盖效果好。
5、具有本地监控和远程监控功能,通过故障信息主动上报,适应室内外工作环境。
直放站设备原理1 直放站简介移动通信直放站是对移动通信信号直接放大的一种同频中继站。
它不改变原信号的频率,也不对信号所携带的信息作任何处理。
当然它会引起一些波形畸变和相位偏移。
在正常情况下这对通信没有明显得影响,但这也正是直放站要避免的问题,尽量使波形畸变更小和相位偏移更小。
我们知道GSM通信由上行信号和下行信号组成,又因为上行信号和下行信号的频段与方向不同,所要求的信号强度也不同,因此直放机必须具备对上下行信号分别进行处理的能力。
1.1 直放站系统直放站系统分为三个部分,两个接口。
图9-1 直放站系统第一部分是基站(微蜂窝)。
它的功能是提供下行信号接受上行信号,并对信号作一定处理。
第二部分是直放站。
它是直放站系统的核心设备。
它的功能是对上下行信号作放大处理。
第三部分是目标覆盖区域。
在系统未开通前,目标覆盖区域为移动通信盲区,或目标覆盖区域通话效果很差。
第一个接口是基站(微蜂窝)与直放机的接口。
该接口担负基站与直放机之间的通信任务。
基站的下行信号经过该接口到达直放机;手机的上行信号经过该接口传到基站。
根据实际情况,该接口可以是无线接口也可以是有线接口。
无线接口是通过基站收发天线与直放机收发天线之间的通信实现的。
直放机收发天线通常是收发合一的,一般由高增益的定向天线来担任,如八木天线,平板天线,栅格天线等。
有线接口则是通过电缆将微蜂窝与直放机直接相连而成。
第二个接口是直放机与目标覆盖区域的接口。
该接口只能是无线接口。
它通过重发天线将下行信号发射到空间,供手机接收;同时收集手机上行信号送至直放站。
1.1.1 直放站的工作原理施主天线(或通过电缆)接收基站下行信号,然后通过环形双工器送入下行滤波器,下行滤波器将滤除下行信号中的部分带外噪声。
之后下行信号进入下行低噪放,下行低噪放具有抑制带内噪声,提升有用信号电平的功能。
低噪放具有60dB的增益。
低噪放的输出再通过下行滤波器滤除带外噪声后由下行功放放大。
直放站工作原理直放站,又称为直立式光伏发电系统,是一种利用太阳能发电的设备。
它的工作原理主要是利用光伏电池将太阳能转化为电能,从而实现发电的过程。
首先,光伏电池是直放站发电系统的核心部件。
光伏电池是利用光生电效应将太阳能转化为电能的装置,其主要材料是硅。
当太阳光照射到光伏电池上时,光子激发了硅中的电子,使其跃迁到导带中,从而产生电流。
这种电流经过连接在一起的光伏电池板后,就可以输出为直流电。
其次,直流电需要经过逆变器转换为交流电。
由于光伏电池产生的是直流电,而我们日常使用的电器都是交流电,因此需要通过逆变器将直流电转换为交流电。
逆变器是直放站发电系统中的另一个重要部件,它可以将直流电转换为符合国家电网标准的交流电,以便于接入电网并供给家庭和企业使用。
最后,经过逆变器转换后的交流电被输送到电网中。
直放站发电系统通常会连接到电网中,这样可以将多余的电能输送到电网中,同时在需要时也可以从电网中获取电能。
这种双向输送的方式使得直放站发电系统能够实现自给自足,同时也可以为周围的用户提供电能。
总的来说,直放站工作原理是利用光伏电池将太阳能转化为直流电,经过逆变器转换为交流电,最终输送到电网中。
这种发电方式具有环保、可再生、分布式等优点,因此在当今的能源领域得到了广泛的应用和推广。
直放站发电系统的工作原理简单易懂,但在实际应用中需要考虑到诸多因素,如光照条件、安装角度、电网接入等,才能够发挥最大的发电效率。
因此,在实际应用中需要结合具体的情况进行设计和施工,以确保直放站发电系统的正常运行和发电效率。
总之,直放站发电系统通过光伏电池将太阳能转化为电能,并通过逆变器将直流电转换为交流电,最终输送到电网中。
这种工作原理使得直放站发电系统成为一种环保、可再生的发电方式,对于推动清洁能源的发展具有重要的意义。
一、直放站概括1. 直放站的定义直放站(中继器)属于同频放大设备,是指在无线通讯传输过程中起到信号加强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率加强器。
直放站在下行链路中,由施主天线现有的覆盖地区中拾守信号,经过带通滤波器对带通外的信号进行极好的隔绝,将滤波的信号经功放放大后再次发射到待覆盖地区。
在上行链接路径中,覆盖地区内的挪动台手机的信号以相同的工作方式由上行放大链路办理后发射到相应基站,进而达到基地站与手机的信号传达。
直放站是一种中继产品,权衡直放站利害的指标主要有,智能化程度(如远程监控等)、低IP3(无委规定小于-36dBm)、低噪声系数(NF)、整机靠谱性、优秀的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必需手段之一,主若是因为使用直放站一是在不增添基站数目的前提下保证网络覆盖,二是其造价远远低于有相同成效的微蜂窝系统。
直放站是解决通讯网络延长覆盖能力的一种精选方案。
它与基站对比有构造简单、投资较少和安装方便等长处,可宽泛用于难于覆盖的盲区和弱区,如商场、旅馆、机场、码头、车站、体育馆、娱乐厅、地铁、地道、高速公路、海岛等各样场所,提升通讯质量,解决掉话等问题。
2.直放站的种类与种类(1) 挪动通讯直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频(选信道)直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
(2) 挪动通讯直放站的种类GSM挪动通讯直放站GSM挪动通讯直放站是解决基站覆盖而存在信号盲区的一种方式。
经过架设直放站不只好改良覆盖成效,同时能大大减少投资基站之成本。
GSM直放站是为除去GSM900MHz/1800MHz频段挪动通讯网的小范围信号盲区或弱信号区而设计生产的通讯设备。
被宽泛应用于地下商场、泊车场、地铁、地道、高层建筑的办公室、娱乐场所、电梯或个人住所等基站信号所没法抵达的信号盲区,同时对于除去城市因受高楼大厦影响而产生的室外局部信号暗影区或边郊外区个别村镇的弱信号区也拥有相当好的覆盖成效。
基础知识模块直放站原理目录第1章系统概述........................................................................................................................................ 1-11.1 概述 ................................................................................................................................................. 1-11.2 直放站类型 ..................................................................................................................................... 1-21.3 直放站工作原理 ............................................................................................................................. 1-21.4 CDMA直放站特点 ......................................................................................................................... 1-31.5 CDMA直放站的应用场合 ............................................................................................................. 1-41.6 直放站应用注意事项 ..................................................................................................................... 1-41.7 三种主流直放站应用情况对比 ..................................................................................................... 1-5 第2章CDMA直放站混合组网技术 ...................................................................................................... 2-62.1 概述 ................................................................................................................................................. 2-62.2 直放站混合组网规划 ..................................................................................................................... 2-72.2.1 直放站混合组网规划的特点 ............................................................................................... 2-72.2.2 直放站混合组网中的特别考虑 ........................................................................................... 2-82.2.3 直放站引入的噪声分析 ....................................................................................................... 2-8 第3章系统参数优化.............................................................................................................................. 3-203.1 导频混淆和导频污染 ................................................................................................................... 3-203.2 邻区列表 ....................................................................................................................................... 3-213.3 搜索窗口参数 ............................................................................................................................... 3-213.3.1 施主基站接入信道搜索窗口宽度 ..................................................................................... 3-213.3.2 施主基站反向业务信道搜索窗口 ..................................................................................... 3-223.3.3 激活导引信道集搜索窗口 ................................................................................................. 3-223.3.4 邻区导引信道集搜索窗口 ................................................................................................. 3-23-i-第1章系统概述1.1 概述随着通讯技术的发展,移动通讯技术逐渐成为“亮点”,从2G到3G,从TDMA到CDMA,移动通讯不断发展的先进技术为我们描绘出一幅前景灿烂的个人通讯方式。
模拟直放站简介
目前成熟的采用模拟方式处理的直放站框图如图1所示(以宽带直放站为例),其中,下行链路是直放站通过天线接收基站发来的信号,经过低噪声放大器(LNA)、射频滤波器(RF Filter)、混频器(下变频)、中频声表滤波器(IF Filter)、混频器(上变频)、射频滤波器(RF Filter)、功率放大器驱动模块(Amp)和功率放大器(PA),再通过天线发射出去;上行链路是直放站通过天线接收移动台(通常是手机或车载电话),经过与下行链路类似的处理后,通过天线发射给基站。
图1 模拟直放站系统框图
目前的直放站为了满足不同的体制与标准,必须更换其中的中频滤波单元(IF Filter)模块,致使不同体制标准的直放站具有不同的硬件配置,大大增加研发、生产和维护成本。
数字直放站设计
● 数字中频框图
随着A/D、D/A及数字信号处理技术的发展,现在软件无线电技术已经可以用于直放站的中频滤波单元,如图2所示。
采用图2所示的一个数字中频单元模块直接替换图1中的模拟中频滤波单元(IF Filter)模块(包括上行和下行两个模块),就基本可以满足目前所有体制标准的直放站硬件需求。
这样,直放站的硬件平台基本达到了统一,只要采用不同的数字滤波配置代码,就可以实现不同标准的直放站功能。
其中的数字滤波功能可以采用高速DSP 芯片、FPGA或专用ASIC实现
图2 数字中频单元框。
