电力系统复习题

  • 格式：doc
  • 大小：1.24 MB
  • 文档页数：12

一、单项选择题1. 用于支持导线并且使带电和不带电体保持安全距离的器件是【c 】A. 杆塔B. 金具C. 绝缘子D. 避雷器2. 下列变量中属于电能质量指标的是【b 】A. 电流B. 频率C. 功率D. 阻抗3. 以下三绕组变压器关于短路电压百分数计算的公式哪个是正确的【b 】(1-2)%=1/2(Uk1%+Uk2%)3%=1/2［Uk(3-1)%+Uk(2-3)%-Uk(1-2)%］ (2-3)%=Uk2%-Uk3%3%=1/3［Uk(3-1)%+Uk(2-3)%-Uk(1-2)%］4. 10kV 电压等级对应的平均额定电压为【c】A. 10kVB. 10.25kVC. 10.5kVD. 11kV5. 使用分裂导线的主要目的是【a 】A. 提高输电能力B. 增加线路电抗C. 减少线路导纳D. 提高电晕临界电压6. 普通型钢芯铝绞线型号表示为【a 】A. LGJB. LGJJC. LGJQD. LJ7. 当电力系统正常运行时，发电机的机械功率与电磁功率相比【 c 】A．机械功率远大于电磁功率B．机械功率远小于电磁功率C．机械功率与电磁功率基本相等D．无法确定8. 分析简单系统的暂态稳定性可以应用【b 】A.等耗量微增率准则B.等面积定则C.小干扰法D.对称分量法9. 冲击电流主要用于检验电气设备和载流导体的【b 】A．热稳定B．动稳定C．绝缘强度D．电压水平10. 三相系统对称情况下中性点电压为【a 】A.0 B线路电压 C.线路额定电压 D.线路平均额定电压11. 电力系统短路故障中，最严重的故障是【 d 】A. 二相接地B. 单相接地C. 二相短路D. 三相短路12. 根据对称分量法，a、b、c三相零序分量相位是【 d 】A．a相超前b相120°B．b相超前a相120°C．c相滞后b相120°D．相同13. 变压器的正序、负序和零序等值电路之间的关系是【 c 】A. 各不相同B. 相同C. 正、负序相同D. 正序、零序相同14. 在系统运行中，调频厂最好由( )担任。

【 c 】A. 核电厂B. 热电厂C. 非洪水季节水电厂D. 高效率机组火电厂15. 计算初步功率分布的目的主要是为了【a】A.寻找无功功率分点B.寻找有功功率分点C.寻找平衡节点D.寻找PV 节点16. 电力系统中PQ节点的数量【b 】A.全都是B.大量的C.少量的D.必有且一般只设一个17. 简单系统静态稳定判据为【 a 】A.dP E/dδ>0B. .dP E /dδ<0C. dP E/dδ=0D.都不对18.δ－t曲线被称为【c 】A．负荷曲线B．摇摆曲线C．功角曲线D．耗量特性曲线19. 减小发电机组的原动机出力将使系统静态稳定性【 a 】A.提高B.降低C.不变D.以上都不对20. 电力系统暂态稳定主要是指系统【a 】A．大扰动时稳定性问题B．小扰动时稳定性问题C．没有扰动时稳定性问题D．微小扰动时稳定性问题21. 电能质量指标是：【c 】A. 功率、电压、波形B. 功率、电流、波形C. 电压、频率、波形D. 电压、电流、波形22. 下列那种接地方式属于大电流接地方式【A 】A.直接接地B.不接地C.经消弧线圈接地D.经高阻抗接地23. 在标么制中，只需选定两个基准，常选的是【B】A电压、电流B电压、功率C电压、电路D电流、阻抗24. 电力系统运行稳定性主要是指下列哪个元件的运行稳定性【D 】A.电动机B.变压器C.输电线路D.发电机25. 计算机潮流算法中的牛顿法属于【C】A.差分法B.积分法C.迭代法D.解析法26. 环网潮流的自然分布是按照线路的【C 】A.电压分布的B.导纳分布的C.阻抗分布的D.功率分布的27. 无功功率平衡与电压之间的关系【A 】A无功不足，电压低B无功不足，电压高C无功充足，电压低D不确定28. 电力系统短路故障中，发生概率最高的故障是【A 】A.单相接地B.二相接地C.二相短路D.三相短路29. 使用分裂导线的主要目的是【A】A. 提高输电能力B. 增加线路电抗C. 减少线路导纳D. 提高电晕临界电压30. 有功功率最优分配的准则是【A 】A按等耗量微增率分配B按等比耗量C按效率相同D按消耗量31.在供电线路较长、负荷变化范围较大的场合，调压方式拟采用中枢点【B 】A.顺调压B.逆调压C.常调压D.任何一种32. 电力系统中性点指的是【C 】A.电压为零点B三相线路的连接点C.发电机或变压器三相绕组星型接线的公共连接点D.接地点33. 电力系统的频率主要决定于【A 】A.有功功率的平衡B.无功功率的平衡C.电压质量D. 电流的大小34. 同步调相机可以向系统中【D 】A发出感性无功B吸收感性无功C只能发出感性无功D既可为1，也可为2 35.同步调相机可以向系统中【d 】A发出感性无功B吸收感性无功C只能发出感性无功D既可为1，也可为236. 无功功率经济分配是调整各个无功电源之间的负荷分配，使( )网损最小。

【C 】A.无功B.无功和有功C.有功D.无功或有功37. 无限大功率电源供电系统三相短路，短路电流的非周期分量的衰减速度【A】A.ABC 三相相同B.BC 两相相同C.A和B两相相同D.AC两相相同38. 运算曲线用于计算三相短路后任意时刻的短路电流【C 】A.最大值B.有效值C.周期分量有效值D.任意值39.变压器的正序、负序和零序等值电路之间的关系是【 C 】A. 各不相同B. 相同C. 正、负序相同D. 正序、零序相同40. 潮流计算常用的计算方法是【B】A.解析法B.牛顿法C.积分法D.差分法41. 我国规定的平均额定电压等级为【A 】A.10.5，37，115，230，345，525kVB.11，38，121，242，363，550kVC.10，35，110，220，330，500kVD.10，38.5，121，220，330，500kV42. 中性点经消弧线圈接地系统中一般采用【B 】A.欠补偿形式B.过补偿形式C.全补偿形式D.补偿形式不变43. 下列变量中属于电能质量指标的是【B】A. 电流B. 频率C. 功率D. 阻抗44. 计算初步功率分布的目的主要是为了【A 】A寻找无功功率分点B寻找有功功率分点C寻找平衡节点D寻找PV 节点45. 电力系统分析中，所用的无功功率的单位取【D】A.kVB.MWC.MVAD.MVAR46. 无限大功率电源的内部电抗为【D 】A. ∝B. 1.0～10C. 0.3～1.0D. 0.047. 关于顺调压电压调整方式的描述，错误的是【B】A.高峰负荷时允许中枢点电压略低B.低谷负荷时允许中枢点电压略低C.适用于用户对电压要求不高的场合D.适用于供电线路不长的场合48. 架空输电线路，其正、负、零序电抗分别为x1、x2和x0，它们的一般关系是【C 】A. x1≠x2≠x0B.x1≠x2=x0C. x1=x2≠x0D. x1=x2=x049. 对于电力网络的平衡节点，已知的变量是【A】A. V和δB. P和QC. P和VD. Q和V50. 潮流方程是【C】A.代数方程B.微分方程C.代数方程组D.微分方程组51. 下列那种接地方式属于大电流接地方式【A 】A. 直接接地B. 不接地C. 经消弧线圈接地D. 经高阻抗接地52. 频率的二次调整是【C】A发电机组的调速系统完成的B负荷的频率特性来完成的C发电机组的调频系统完成的D功率确定的53. 无功功率通过线路电阻时【D】A.产生有功功率损耗B.产生无功功率损耗C.不产生有功功率损耗D.既不产生有功功率损耗也不产生无功功率损耗54. 等面积定则主要用于分析简单系统的【D】A.潮流计算B.故障计算C.调压计算D.暂态稳定分析55. 电力系统要保持频率水平的必要条件是系统的【C 】A.无功平衡B.有功平衡C.电压恒定D.电流不变56. 电压中枢点是指【B】A反映系统电压水平的主要发电厂母线B反映系统电压水平的主要变电所母线C 1 或2 D都不是57. 以下措施中，哪一种不是用于提高电力系统暂态稳定性的【B】A.快速切除故障B.串联电容器补偿C.自动重合闸D.电器制动58．减小发电机组的原动机出力将使系统静态稳定性【A】A.提高B.降低C.不变D.以上都不对59. 应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是【C 】A.整步功率系数大于零B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积60. δ－t曲线被称为【C】A.负荷曲线B.摇摆曲线C.功角曲线D.耗量特性曲线61. 对电力系统的基本要求是【A 】A. 电量满足、可靠性、电能质量和经济性。

B. 同时性，过渡过程的短暂性和与国民经济密切相关性。

C. 电量满足、可靠性、同时性，过渡过程的短暂性。

D. 可靠性、电能质量和经济性。

62. 作为判断.dPE /dδ>0主要应用于分析简单系统的【C 】A.暂态稳定B.故障计算C.静态稳定D.调压计算63. 一般要求线路首端电压比其额定电压高【A】A. 5%B.4%C. 10%D.15%64. 在标么制中，功率的表达式为【D 】A.S=1.732×U×IB.S=U×I×cosC.S=3×U×ID.S=U×I65. 电压等级中10kV，35kV…等是指电压的【B 】A.线电压幅值B.线电压有效值C.相电压有效值D.相电压幅值66. 三相导线相间距离分别为3、4、4.5m，线路的几何均距为【D 】A. 3mB. 4mC. 4.5mD. 3.78m67. 若ac两相发生短路，则基准相选择为【B 】A. a相B. b相C. c相D.a相和c相68. 潮流计算时，下列节点中，哪一类节点一般只有一个，且必需有一个【C 】A.PQ 节点B.PV 节点C.平衡节点D.QV 节点69. 可以发出和吸收无功功率的设备是【D 】A.发电机、并联电容器B.并联电抗器、调相机C.静止补偿器、并联电容器D.调相机、静止补偿器70. 在枯水季节，电力系统调频厂常选择【D】A.中温中压火电厂B.小水电站C.高温高压火电厂D.大中型水电厂71. 中性点不接地系统，当B相发生金属性单相接地时，C相的电压大小为【A 】A. 1.732U NB. 0.577U NC. U ND. 0.5U N72. 一般情况下，无功功率分点是闭式网络中的【A】A．电压最低点B．电压最高点C．功率最低点D．功率最高点二、填空题1. 简单环网潮流计算时，无功功率分点通常是系统中的电压最低点。

2. 有功功率负荷最优分配的目的是：在满足一定约束条件的情况下，尽可能节约一次能源。

合集下载

电力系统分析复习题(包括答案)

电力系统分析复习题(包括答案)

电力系统分析复习题2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。

供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

2.电压降落、电压损耗、电压偏移的定义有所不同答：网络元件电压降落是指元件首末端两点电压的相量差，即12()V V R jX I -=+；把两点间电压绝对值之差称为电压损耗，用V ∆表示，12V V V ∆=-；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV 表示，也可以用额定电压的百分数表示。

若某点的实际电压为V ，该处的额定电压为N V ，则用百分数表示的电压偏移为电压偏移（%）100N N V V V -=⨯5.输电线路何时作为无功电源、何时作为无功负荷答：35KV 及以下的架空线路的充电功率甚小，一般说，这种线路都是消耗无功功率的；110KV 及以上的架空线路当传输功率较大时，电抗中消耗的无功功率将大于电纳中产生的无功功率，线路成为无功负载，当传输功率较小（小于自然功率）时，电纳中生产的无功功率，除了抵偿电抗中的损耗以外，还有多余，这时线路就成为无功电源。

（0180δ<：无功电源；0180δ>，无功负荷）1.两端供电网络功率分布的计算公式﹝掌握假设的条件和两个功率分量 式11-7﹞答：*****12212211,******22112112*****11112222,******22112112()()()()b b a b N a a LD cir b b a a a a a b N a a LD cir b b a a Z Z S Z S V V V S S S Z Z Z Z Z Z Z S Z Z S V V V S S S Z Z Z Z Z Z ⎧++-⎪=+=+⎪++++⎪⎨⎪++-=-=-⎪⎪++++⎩① 第一部分由负荷功率和网络参数确定，阻抗共轭值成反比的关系分配②第二部分与负荷无关，它可以在网络中负荷切除的情况下，由两个供电点的电压差和网络参数确定。

电力系统复习题

电力系统复习题

第一章1 电力系统主要由哪几部分组成？其作用是什么？2 什么是输电网？什么是配电网？它们是如何分类的？3 对电力系统的基本要求是什么？4 什么是额定电压？我国的额定电压分哪几类？5 什么是综合用电负荷？什么是发电负荷？6 架空线路由哪几部分组成，其各部分的作用是什么？7 为什么架空线路多采用钢芯铝绞线？电缆由哪几部分组成？如何分类？8 试标出图示所示电力系统中个变压器的额定电压。

（1-17）9 电能的生产、输送、分配和使用为什么是同时进行的？第二章1、 输电线路中采用分裂导线和扩径导线的目的是什么？2、 什么是电晕？电晕是如何产生的？如何防止电晕？3、 画出长、短输电线路的等值电路？为什么短线路可以忽略电纳的影响？4、 SFL1-31500/110，变比110/11KV ，计算其参数归算到110KV 侧的参数。

5、 在上题中S B =100MV A ，U B =110kV ，计算其标幺值。

6、 标么值、基准值和有名值三者的关系是什么？7、有名值、标幺值等值电路的计算。

第三章1 某额定电压为10kV 的线路，首端电压为10.5∠5°kV ，末端电压为10kV ，则线路的电压损耗为________、电压降落________、末端电压偏移________。

2 右图所示是 等值电路。

计算首端功率、末端电压。

3 SFL1-31500/110，变比110/11KV ，其归算到110KV 侧的参数：R T =2.32Ω，X T =40.3Ω，G T =2.57×10-6S ，B T =18,。

2×10-6S 。

已知始端电压108KV ，输入功率20＋15MV A ，求输出功率，变压器末端电压和低压侧的实际电压4 判断下列图中功率的流动方向5 图示电网的功率分点为610+6MVA-j0.8MVar -j0.8MVar U 1=115kvU =1 kV U ︒∠=1511527 何谓经济电流密度？它与哪些因素有关？8 试就图示系统分析（a ）、（b ）两种情况下线路的电能损耗∆A ，你的结论是什么？ 9 什么是最大功率损耗时间。

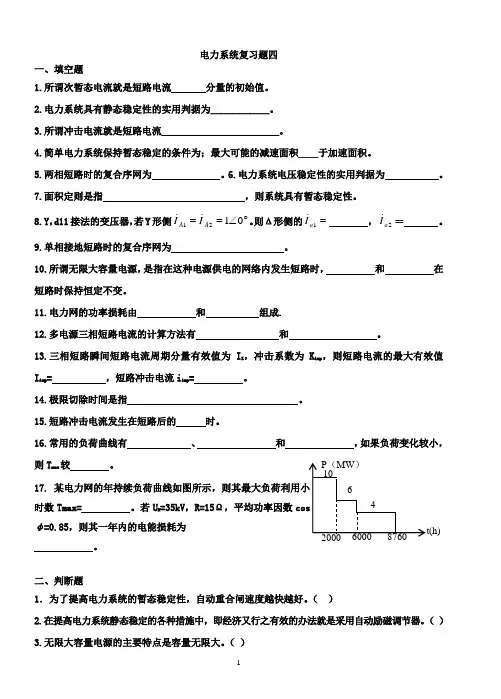

电力系统复习题4

电力系统复习题4

电力系统复习题四一、填空题1.所谓次暂态电流就是短路电流 分量的初始值。

2.电力系统具有静态稳定性的实用判据为＿＿＿＿＿＿。

3.所谓冲击电流就是短路电流＿＿＿＿＿＿＿＿＿＿＿＿。

4.简单电力系统保持暂态稳定的条件为；最大可能的减速面积＿＿于加速面积。

5.两相短路时的复合序网为 。

6.电力系统电压稳定性的实用判据为 。

7.面积定则是指 ，则系统具有暂态稳定性。

8.Y ，d11接法的变压器，若Y 形侧︒∠==0121A A I I 。

则Δ形侧的=1a I ， 2a I ＝ 。

9.单相接地短路时的复合序网为 。

10.所谓无限大容量电源，是指在这种电源供电的网络内发生短路时， 和 在短路时保持恒定不变。

11.电力网的功率损耗由 和 组成.12.多电源三相短路电流的计算方法有 和 。

13.三相短路瞬间短路电流周期分量有效值为I Z ，冲击系数为K imp ，则短路电流的最大有效值I imp = ，短路冲击电流i imp = 。

14.极限切除时间是指 。

15.短路冲击电流发生在短路后的 时。

16.常用的负荷曲线有 、 和 ，如果负荷变化较小，则T max 较 。

17.时数Tmax= 。

若U N =35kV ，R=15Ω，平均功率因数φ=0.85，则其一年内的电能损耗为。

二、判断题1．为了提高电力系统的暂态稳定性，自动重合闸速度越快越好。

（ ）2.在提高电力系统静态稳定的各种措施中，即经济又行之有效的办法就是采用自动励磁调节器。

（ ）3.无限大容量电源的主要特点是容量无限大。

（ ）4.当采用比例式自动调节励磁装置时，可认为暂态电势Eˊ不变。

（）5．当采用微分式自动调节励磁装置时，可认为暂态电势Eˊ不变。

( )6.离短路点越远，节点的负序和零序电压越高。

( )7.运算曲线的函数关系式为I*t=f(X js*，t)。

（）8.短路冲击电流是指短路电流可能达到的最大周期分量瞬时值。

（）9.变压器零序电抗X0和正序电抗X1的关系为X0>X1。

电力系统知识复习资料题库汇总

电力系统知识复习资料题库汇总

1．什么是电力系统日负荷曲线？日负荷曲线有什么特点？电力系统日负荷曲线是描述一天 24 小时有功负荷的变化情况的曲线。

特点是：由于企业生产情况及作息制度不一样，不同行业用户的日负荷曲线形状可能有很大的差异。

2 ，何谓负荷率和最小负荷系数？日平均负荷：24012424d av W P Pdt ==⎰ （GW ，kW ） （9-2） 负荷率： maxav m P k P = （无量纲） （9-3） 最小负荷系数：min maxP P α= （无量纲） （9-4） 3．什么是年最大负荷曲线？年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，主要用来安排发电设备的检修计划，同时为制订发电机组或发电厂的扩建或新建计划提供依据。

4．什么是年持续负荷曲线？年持续负荷曲线：按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成的曲线。

5．什么是年最大负荷利用小时数？你知道各类用户年最大负荷利用小时数的数值范围吗？ 根据年持续负荷曲线可以确定系统负荷的全年耗电量为87600W Pdt =⎰ （9-3）若P=Pmax ，经过Tmax 小时后所消耗的电能恰好等于全年的实际耗电量W ，则称Tmax 为最大负荷利用小时数，即8760max 0max max 1W T Pdt P P ==⎰ （9-4）各类用户年最大负荷利用小时数的数值范围：见表9-2。

6．各类负荷曲线在电力系统运行中有什么用处。

日负荷曲线是电力系统安排发电计划和确定运行方式的重要依据。

年最大负荷曲线主要用来安排发电设备的检修计划，也为制订发电机组或发电厂的扩建或新建计划提供依据。

7．什么是负荷的电压静态特性？频率维持额定值不变，负荷功率与电压的关系称为负荷的电压静态特性。

8．什么是负荷的频率静态特性？负荷端电压维持额定值不变时，负荷功率与频率的关系称为负荷的频率静态特性。

9．电力系统计算中综合负荷常采用哪儿种等值电路？最常采用的综合负荷等值电路有：含源等值阻抗（或导纳）支路，恒定阻抗（或导纳）支路，异步电动机等值电路（阻抗值随转差而变的阻抗支路）以及这些电路的不同组合。
