电力系统试题(配答案)

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

电力系统分析测试题及答案一、单选题（共40题，每题1分，共40分）1、冲击电流主要用于检验电气设备和载流导体的（一）。

A、热稳定性B、耐压等级C、动稳定性D、载流量正确答案：C2、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为（一）。

A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、低压绕组D、高压绕组正确答案：B3、对于两相短路接地，其复合序网的连接是（—）。

A、负序和正序并联在和零序串联B、正序和负序并联C、正序负序零序并联D、正序负序零序串联正确答案：C4、高压输电线路空载运行时，其首端电压比末端电压（一）。

A、相等B、高C、低D、以上情况都有可能正确答案：C5、对于两相短路，其复合序网的连接是（—）。

A、正序负序零序串联B、负序正序并联在和零序串联C、正序负序零序并联D、正序和负序并联正确答案：D6、电压稳定需要保持（）。

A、频率恒定B、无功功率平衡C、发电机组的装机容量大D、有功功率平衡正确答案：B7、供电支路首末两端电压的相量差称为（一）。

A、电压偏移B、电压损耗C、电压降落D、电压调整正确答案：C8、一般说，在我国，高压电网的电压等级是（一）。

A、1-35kV之间B、35-220kVC、IkV以下D、330-1000kV正确答案：B9、对于单相短路，其复合序网的连接是（—）。

A、负序正序并联再和零序串联B、正序负序零序串联C、正序和负序并联D、正序负序零序并联正确答案：B10、消弧线圈如果采用全补偿，可能会使系统（一）。

A、产生谐振B、保护误动C、失去稳定D、接地电流增加正确答案：A11、有功功率的单位是（一）。

A、kVB、kWC、kVAD、kVar正确答案：B12、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(一)。

A、改变有载调压变压器变比B、减小发电机无功出力C、增加无功补偿装置D、改变无载调压变压器变比正确答案：C13、三相架空线导线换位的目的是(__)。

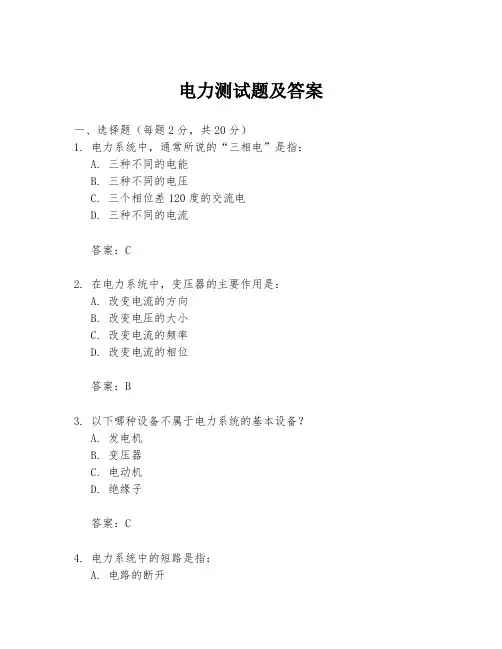

电力测试题及答案一、选择题（每题2分，共20分）1. 电力系统中，通常所说的“三相电”是指：A. 三种不同的电能B. 三种不同的电压C. 三个相位差120度的交流电D. 三种不同的电流答案：C2. 在电力系统中，变压器的主要作用是：A. 改变电流的方向B. 改变电压的大小C. 改变电流的频率D. 改变电流的相位答案：B3. 以下哪种设备不属于电力系统的基本设备？A. 发电机B. 变压器C. 电动机D. 绝缘子答案：C4. 电力系统中的短路是指：A. 电路的断开B. 电路的接地C. 电路的过载D. 电路的导体间的直接连接答案：D5. 电力系统中，保护装置的主要作用是：A. 提供能量B. 传输能量C. 保护设备D. 控制设备答案：C6. 电力系统中，以下哪种情况下需要进行无功补偿？A. 系统过载B. 系统短路C. 系统电压不稳定D. 系统功率因数低答案：D7. 电力系统中，电能表的作用是：A. 测量电压B. 测量电流C. 测量电能D. 测量功率答案：C8. 以下哪种设备可以用于电力系统的过电压保护？A. 断路器B. 熔断器C. 避雷器D. 继电器答案：C9. 电力系统中，同步发电机的工作原理是：A. 利用电磁感应原理B. 利用静电感应原理C. 利用磁感应原理D. 利用热电效应原理答案：A10. 电力系统中，以下哪种设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 频率表答案：B二、填空题（每空1分，共10分）1. 电力系统中，电能的传输通常采用_________制。

答案：交流2. 电力系统中，电能的计量单位是_________。

答案：千瓦时（kWh）3. 电力系统中，功率因数是指有功功率与_________的比值。

答案：视在功率4. 电力系统中，三相电的相电压是指_________之间的电压。

答案：一相与中性点5. 电力系统中，过载保护装置的作用是在_________超过额定值时自动切断电路。

电力系统分析基础试卷1一、简答题（15分） 电网互联的优缺点是什么 影响系统电压的因素有哪些在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么 电力系统的调压措施和调压方式有哪些什么是短路冲击电流产生冲击电流最恶劣的条件有哪些二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L 1G 1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

四、（15分）在如图所示的两机系统中，负荷为700MW 时，频率为50Hz ，若切除100MW 负荷后，系统的频率和发电机的出力各为多少五、（15分）设由电站1向用户2供电线路如图，为了使用户2能维持额定电压运行，问在用户处应装电容器的容量是多少（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f 点发生BC 相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA ，UB=Uav ）故障点A 相各序电流和电压的有名值、A 相各序电流向量图。

中性点电位Un 是多少KVXn 是否流过正、负序电流 Xn 的大小是否对正、负序电流有影响P GN =500MW σ%=4P GN =450MW σ%=5负荷的单位调节功率K L*=1.5七、（15分）电力系统接线如图所示，元件参数标于图中，当f 点发生三相短路时， 若要使短路后的短路功率Sf 不大于250MVA ，试求(SB=100MVA ，UB= Uav) 线路允许的电抗有名值XL发电机G1、G2的计算电抗电力系统分析基础试卷2一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压 什么是电压损耗、电压降落、电压偏移电力系统采用分裂导线有何作用简要解释基本原理。

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

电力系统考试试题及答案第一部分：选择题1. 电力系统中，下面哪项不是常用的输电线路类型？A. 输电线B. 配电线C. 环网线D. 支线2. 电力系统中，常用的变电设备包括以下哪几种？A. 输电塔B. 输电线路C. 变电站D. 变压器3. 电力系统中，以下哪一项不是电力系统的主要组成部分？A. 发电系统B. 输电系统C. 供电系统D. 配电系统4. 电力系统中，常用的输电线路材料有哪些？A. 铜B. 铝C. 钢D. 银5. 电力系统中，直流输电与交流输电相比，优点是：A. 损耗小B. 传输距离长C. 维护成本低D. 适用于大规模电力传输答案：1. B2. C 和 D3. C4. A 和 B5. D第二部分：填空题1. 电力系统中，主要采用（交流/直流）输电方式。

2. 发电系统的主要设备是（发电机/变压器）。

3. 输电站是用来将高压电能转换为（低压/高压）电能的设施。

4. 变压器主要用途是将（高压/低压）电能转换为（高压/低压）电能。

答案：1. 交流2. 发电机3. 低压4. 高压、低压第三部分：简答题1. 请简要介绍电力系统的组成部分。

答：电力系统主要由发电系统、输电系统、配电系统组成。

发电系统负责将各种能源转化为电能，包括发电机、发电厂等设备。

输电系统将发电厂产生的电能以高压形式传输至变电站，主要包括输电线路和输电塔。

配电系统将输电线路传输的高压电能转变为低压电能，供给用户使用，主要包括变电站、配电线路等设备。

2. 请简要介绍直流输电和交流输电的优缺点。

答：直流输电的优点是可以实现大规模电力传输，适用于长距离传输，损耗较小。

而交流输电的优点是适用于短距离和城市供电，成熟的技术和设备更广泛，维护成本较低。

直流输电与交流输电相比，缺点是设备成本较高、维护困难，需要转换设备来适应不同电压等级。

第四部分：计算题1. 一条输电线路，电压为220kV，电流为1000A，线路电阻为0.1Ω。

根据欧姆定律，计算线路的功率损耗。

单项选择题：1．通常所说的交流电压220V或380V，是指它的() ( d )( A ) 平均值( B ) 最大值( C ) 瞬时值( D ) 有效值2．我国现行电力网中，交流电压额定频率值定为()。

( a )( A ) 50Hz ( B ) 60Hz ( C ) 80Hz ( D ) 25Hz3．DD862型电能表是()。

( a )( A ) 单相有功电能表( B ) 三相三线有功电能表( C ) 三相四线有功电能表( D ) 单相复费率电能表4．对于单相供电的家庭照明用户，应该安装( a )( A ) 单相长寿命技术电能表( B ) 三相三线电能表( C ) 三相四线电能表( D ) 三相复费率电能表5．某一单相用户使用电流为5A，若将单相两根导线均放入钳形表表钳之内，则读数为()。

( d )( A ) 5A ( B ) 10A ( C ) 5A ( D ) 0A6．在串联电路中各个电阻通过的()都是相同的。

( a )( A ) 电流( B ) 电压( C ) 电量( D ) 功率7．下述单位中，目前不允许使用的是（）。

( A )( A ) KV ( B ) V•A ( C ) var ( D ) kW•h8．有两个正弦量，其瞬时值的表达式分别为u＝220sin(ωt－10°)V，i＝5sin(ωt－40°)A。

那么()。

( b )( A ) 电流滞后电压40°( B ) 电流滞后电压30°( C ) 电压滞后电流50°( D ) 电压滞后电流30°9．我国的长寿命技术单相电能表一般采用()。

( c )( A ) 单宝石轴承( B ) 双宝石轴承( C ) 磁推轴承( D ) 电动轴承10. 若正弦交流电压的有效值是220V，则它的最大值是() ( b )( A ) 380 ( B ) 311 ( C ) 440 ( D ) 24211．电容器在电路中的作用是()。

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力系统基础试题及答案试题一1. 电力系统是由哪些基本组成部分构成的？答案：- 发电机组- 输电线路- 变电站- 配电网2. 什么是电力系统的传输和分配？答案：传输指电能从发电厂输送到不同地区的过程，而分配指将电能分配给最终用户的过程。

3. 什么是电力负荷？答案：电力负荷是指电力系统上设备、机械和消费者所使用的电能。

4. 请列出电力系统的三种主要电网类型。

答案：- 交流电网（AC）- 直流电网（DC）- 混合电网（Hybrid）试题二1. 请解释电力系统中的三相交流电是如何工作的。

答案：三相交流电是由三根相位相差120度的交流电线组成的系统。

在这个系统中，电流和电压沿着三条线相互交叉流动，这种交替的流动产生了稳定的电力供应。

2. 请解释电力系统中的发电机组。

答案：发电机组是将机械能转化为电能的设备。

它通常由发电机和发动机组成，发动机提供机械能，而发电机则将机械能转化为电能。

3. 当电力负荷增加时，电力系统的哪个组成部分会自动调节以满足需求？答案：变电站是电力系统中能自动调节电力输出以满足负荷需求的组成部分。

当电力负荷增加，变电站会增加输出电压和电流，以满足负荷需求。

试题三1. 什么是电力系统的黑启动？答案：电力系统的黑启动指在整个系统发生大面积停电后，重新启动电力系统的过程。

2. 什么是电力系统的故障？答案：电力系统的故障指电力系统中出现的电力供应中断、电气设备损坏或其他异常情况。

3. 请解释电力系统中的保护装置的作用。

答案：保护装置在电力系统中起到监测、检测和隔离故障的作用。

当电力系统中出现过载、短路或其他异常情况时，保护装置会自动切断电力供应，以保护设备和人员的安全。

以上是电力系统基础试题及答案。

请根据需要进行学习和复习。

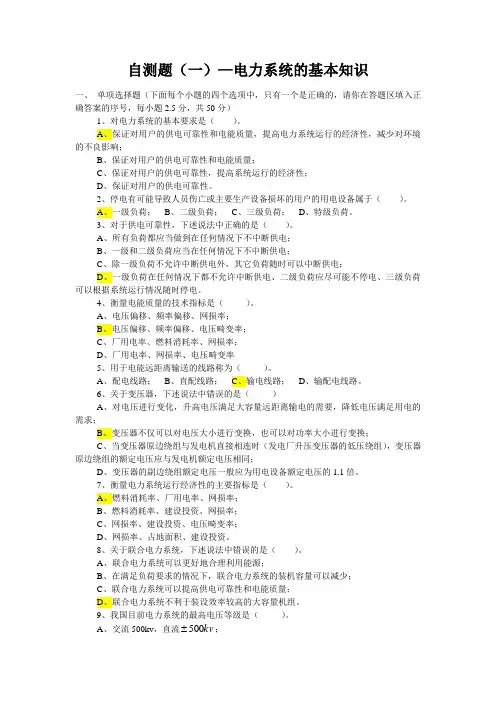

自测题（一）—电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性，下述说法中正确的是（ ）。

A 、所有负荷都应当做到在任何情况下不中断供电；B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；C 、厂用电率、燃料消耗率、网损率；D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率；B 、燃料消耗率、建设投资、网损率；C 、网损率、建设投资、电压畸变率；D 、网损率、占地面积、建设投资。

电力系统基础试题及答案一、选择题1. 电力系统的三大基本组成是什么？A. 发电机、变压器、输电线路B. 发电机、电动机、变压器C. 发电机、变电站、用电设备D. 发电机、输电线路、用电设备答案：D2. 电力系统中的一次设备主要包括哪些？A. 断路器、隔离开关、接地开关B. 保护装置、自动装置、控制装置C. 继电器、测量仪表、指示装置D. 以上都是答案：A3. 电力系统中的二次设备主要功能是什么？A. 直接参与电能的生产、传输和分配B. 监测、控制、保护一次设备C. 转换电能的电压和电流D. 储存电能答案：B二、填空题4. 电力系统中的_____是连接发电厂和用电设备的媒介。

答案：输电线路5. 电力系统的负荷可以分为_____、_____和_____三类。

答案：基本负荷、次要负荷、峰荷6. 电力系统中的无功功率主要用来维持_____的磁场。

答案：发电机和变压器三、简答题7. 简述电力系统稳定运行的基本条件。

答案：电力系统稳定运行的基本条件包括：1) 有足够的发电能力以满足负荷需求；2) 发电机和负荷之间的功率平衡；3) 系统有足够的调节能力以适应负荷变化；4) 系统有足够的备用容量以应对突发事件；5) 系统具有足够的传输能力以保证电能的有效分配。

8. 什么是电力系统的频率调整？为什么它很重要？答案：电力系统的频率调整是指通过控制发电机的输出功率来维持系统频率在规定范围内的过程。

它很重要，因为频率的稳定直接关系到电力系统的安全和经济运行，频率过高或过低都可能导致设备损坏或系统崩溃。

四、计算题9. 假设一个电力系统中有一台发电机，其额定功率为100MW，额定电压为20kV，通过一台变压器升压至500kV后输送到用电区域。

如果输电线路的总电阻为2Ω，求输电线路的损耗功率。

答案：首先计算输电线路的电流：\[ I = \frac{P}{V} =\frac{100 \times 10^6}{500 \times 10^3} = 200A \]。

电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。

A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。

A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。

A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。

A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。

A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。

一、简答题1简述电力系统、电力网和动力系统这几个概念的联系及区别。

2 电力系统运行的特点和要求分别是什么？ 3 什么是短路故障？不对称故障有哪些种类？ 4短路故障的后果是什么？5 什么情况下可认为电源为无限大功率电源？它的特点是什么？6 电压偏移的定义是什么？7 当变压器带有一定负荷时，在其中要产生哪些功率损耗？空载时有无损耗？为什么？ 8 电力线路的正序电抗及负序电抗是否相等？二、计算题1 有一回电压等级为110kV ，长为100km 的输电线路，电阻r 1=0.21Ω/km ，电抗x 1=0.415Ω/km ，电纳b 1=2.84×10-6S/km ，末端接一台容量为31.5MVA 的降压变压器，变比为110/11kV 。

如图1所示。

变压器参数为P k ＝190kW ，U k %=10.5，P 0＝31.05kW ，I 0％＝0.7。

当A 点实际电压为115kV 时，求A 、C 二点间的电压损耗及B 点和C 点的实际电压。

图12如图2所示网络，求短路冲击电流、短路电流最大有效值及短路功率。

图23系统如图3所示。

d 点发生三相短路，变压器T 2空载。

求：（1）求用标幺值表示的等值网络；（2）短路处起始次暂态电流和短路容量；（3）计算短路冲击电流；（4）若电源容量为无一、简答题1 在220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、110/11kV A115/38.5kV U k %=10.5x 1=0.4O /km 35/10.5kVU k %=7d(3)线路并联电容会增大还是变小？2 电力系统等值网络中，有名制和标么制分别表示什么含义？采用标么值计算有什么优点？3 不对称短路有哪些短路形式？4 试画出双绕组变压器等值电路。

5试画出电力线路等值电路。

6 电力系统中性点接地方式有哪些？各有什么特点？7 我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。

电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。

中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。

在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。

电力系统工作可靠性考试题库及答案一、选择题（每题5分，共25分）1. 以下哪一项不是提高电力系统工作可靠性的主要措施？A. 增加备用容量B. 采用高效设备C. 定期维修和检查D. 电力市场交易答案：D2. 电力系统可靠性评估主要包括哪两个方面？A. 设备可靠性和系统可靠性B. 硬件可靠性和软件可靠性C. 定期评估和突发事件评估D. 电力市场和电力系统可靠性答案：A3. 以下哪种设备故障对电力系统的影响最小？A. 500kV输电线路B. 220kV变压器C. 110kV电缆D. 35kV线路答案：D4. 在电力系统可靠性评估中，哪种模型常用于描述系统可靠性？A. 故障树模型B. 故障模式和影响分析C. 概率论模型D. 神经网络模型答案：C5. 以下哪种措施能够有效提高电力系统的稳定性？A. 增加输电线路长度B. 提高变压器容量C. 增加发电机组的调节速度D. 减少电力系统的负荷答案：C二、判断题（每题5分，共25分）1. 电力系统工作可靠性仅与设备性能有关，与运行维护无关。

（错误）2. 提高电力系统工作可靠性必须增加投资成本。

（错误）3. 电力系统可靠性评估仅需要在正常运行状态下进行。

（错误）4. 电力系统可靠性评估结果可以直接用于指导运行维护。

（正确）5. 故障树分析是一种定性的可靠性评估方法。

（错误）三、简答题（每题10分，共30分）1. 请简述提高电力系统工作可靠性的主要措施。

答案：提高电力系统工作可靠性的主要措施包括：增加备用容量、采用高效设备、定期维修和检查、采用先进的控制和保护技术、提高电力系统的自动化水平等。

2. 请简要介绍电力系统可靠性评估的主要方法。

答案：电力系统可靠性评估的主要方法包括：故障模式和影响分析（FMEA）、故障树分析（FTA）、概率论模型、可靠性数学模型等。

3. 请简述电力系统稳定性的影响因素及提高稳定性的主要措施。

答案：电力系统稳定性的影响因素主要包括：发电机组的调节速度、输电线路的容量和长度、变压器的容量和性能、负荷特性等。

电力系统继电保护试题及答案一、单项选择题（每题2分，共20分）1. 电力系统继电保护的基本原理是什么？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B2. 以下哪种继电器是时间继电器？A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案：D3. 电力系统中的保护装置通常由哪几部分组成？A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案：A4. 差动保护主要用于保护哪种设备？A. 发电机B. 变压器C. 输电线路D. 电动机答案：B5. 电力系统继电保护的最终目的是？A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案：D6. 以下哪种故障属于瞬时性故障？A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案：D7. 电力系统继电保护的灵敏度是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：C8. 继电保护装置的整定值是指什么？A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案：A9. 电力系统中的保护装置通常采用哪种方式进行故障检测？A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案：B10. 电力系统继电保护的速动性是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电力系统继电保护的可靠性？A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案：A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些？A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案：A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素？A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案：A, C4. 电力系统继电保护装置的故障检测方法包括哪些？A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案：A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些？A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案：A, B, C, D三、判断题（每题1分，共10分）1. 电力系统继电保护装置的灵敏度越高越好。

电力系统自动化考试题库及答案一、选择题1.1 单选题1. 电力系统自动化的主要目的是（）。

A. 提高电力系统的可靠性B. 降低电力系统的运行成本C. 提高电力系统的供电质量D. 所有以上选项1. 以下哪个不属于电力系统自动化的组成部分（）。

A. 保护装置B. 监控系统C. 电力市场D. 控制系统1. 在电力系统中，自动电压调节器的主要作用是（）。

A. 调节线路的电压B. 调节发电机的电压C. 调节变压器的电压D. 所有以上选项1.2 多选题1. 电力系统自动化的主要任务包括（）。

A. 发电控制B. 输电控制C. 配电控制D. 所有以上选项1. 以下哪些设备属于电力系统自动化的保护装置（）。

A. 断路器B. 继电器C. 隔离开关D. 接地开关二、判断题1. 电力系统自动化的实现可以完全消除人为操作的影响。

（）1. 保护装置是电力系统自动化的唯一组成部分。

（）1. 电力市场与电力系统自动化无关。

（）三、填空题1. 电力系统自动化的目标是实现电力系统的安全、可靠、经济和环境友好地运行，主要包括______、______、______和______四个方面。

1. 保护装置的主要作用是______，以保证电力系统的安全运行。

四、简答题1. 请简述电力系统自动化的主要组成部分及其作用。

1. 请解释电力系统自动化的意义。

五、计算题1. 一台发电机的额定容量为100MW，额定电压为220kV，当发电机的电压降低到180kV时，请计算发电机的实际输出功率。

答案选择题答案单选题1. D2. C3. D多选题1. D2. ABD判断题答案1. ×2. ×填空题答案1. 发电控制、输电控制、配电控制、电力市场2. 保护电力系统免受故障影响简答题答案1. 电力系统自动化主要包括保护装置、监控系统、控制系统和电力市场四个部分。

保护装置用于保护电力系统免受故障影响；监控系统用于实时监测电力系统的运行状态；控制系统用于对电力系统的运行进行调节和控制；电力市场用于实现电力资源的优化配置。
