触电事故案例ppt课件

触电事故案例ppt课件

1. 工作接地 即将中性点接地。
目的：
(1) 降低触电电
压 (2) 迅速切断故障
R0
在中性点接地的系统中，一相接地后的电流较大，
保护装置迅速动作，断开故障点。
(3) 降低电气设备对地的绝缘水平
2. 保护接地 电气设备外壳未装保护接地时:
Ie
C'
Ib
R'
分布电容
对地绝缘电阻
当电气设备内部绝缘损坏发生一相碰壳时：由 于外壳带电 , 当人触及外壳,接地电流 Ie 将经过人体 入地后, 再经其它两相对地绝缘电阻R 及分布电容C 回到电源。当R 值较低、C 较大时，Ib 将达到或超 过危险值。
因此，把 36 V以下的电压定为安全电压。工厂 进行设备检修使用的手灯及机床照明都采用安全 电压。
(3) 双相触电
这时人体处于线电压下，
通过人体的电流：
IbU Rbl
3800.38A 1000
Ib
3m 8 0A 5 m 0 A 双相触电
触电后果更为严重
2. 接触正常不带电的金属体
(1) 不允许采用保护接地，只能采用保护接零；
(2) 不准保护接地和保护接零同时使用。
保护接地和保护接零同时使用时
A B
当A相绝缘损坏碰壳时，
C
接地电流
N
Ie UP Ro Ro
Ie
式中：R0：保护接地电阻4 R0：工作接地电阻4 Ie 22027.5A 44
R'0
R0
(b)
此电流不足以使大容量的保护装置动作，而使设

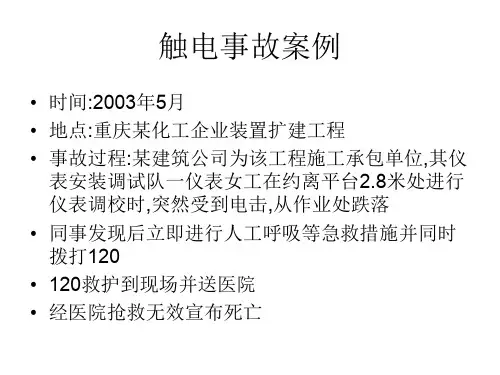

触电事故案例
• 时间:2003年5月 • 地点:重庆某化工企业装置扩建工程 • 事故过程:某建筑公司为该工程施工承包单位,其仪

论述十六起触电事故案例分析.ppt

论述十六起触电事故案例分析.ppt

另一名在场的电工王某开始进行电源接线工作。王某在地坑
上面，唐某在地坑内接电线，唐某在地坑内喊王某投电源试
转，王某确认后就登上工具箱上部投电源，先投熔断器，又
投开关把手，王某从工具箱上面下到地面时，听到地坑内有
人喊“有人触电了”，王某这时又立刻登上工具箱拉开电源
开关，这时唐某已仰卧在地坑内。在场同志立即将其从坑内
❖应该建立事故隐患的报告和处理制度。漏电开关动作，
表明事故隐患存在，操作人应该报告电工，而不应要求 电工将电源线不经漏电开关接到电源上。电工知道漏电， 就应检查原因，消除隐患，而不能贪图方便，随意处理。
最新 文档
五、电工老手触电命归九泉
1、事故经过
1996年8月25日，某厂电工班， 在理化处分变电所变压器室小修 定保，明知6032刀闸带电，班 长却独自架梯登高作业，由于梯 子离6032刀闸过近（小于0.7 米），遭电击从1.2米高处坠落 撞击变压器，终因开放性颅骨骨 折、肋骨排列性骨折、双上肢电 灼伤等，抢救无效死亡。
最新 文档
2、原因分析
❖老电工忽视了人体与10
千伏带电体间的最小安全 距离应不小于0.7米之规 定，而且一人作业，无工 作监护，违章作业葬送了
自己。
❖现场安全管理存在漏洞，
对员工安全教育不够，是 造成这起事故发生的管理 原因。
最新 文档
2、原因分析
❖王某已参加工作10余年，一直从事电气作业并获得高级
维修电工资格证书；在本次作业中王某安全意识淡薄，
工作前未进行安全风险分析，在拆除电焊机电源线中间
接头时，未检查确认电焊机电源是否已断开，在电源线
带电又无绝缘防护的情况下作业，导致触电。王某违章
作业是此次事故的直接原因。

电气火灾事故案例分析和预防ppt课件

电气火灾事故案例分析和预防ppt课件

ppt精选版
7
在八十年代，我国电气火灾约占火灾总数的 15％，在全世界占第三位。近几年随着电能 被广泛的开发与利用，不论是在乡村还是在 城镇，电气火灾都在猛增，占火灾总数的20 ％以上，已上升为世界第一位。在电气火灾 中，电气线路火灾约占60％，而低压电气线 路火灾又占电气线路火灾的90％以上。
ppt精选版
18
5、电气火灾与爆炸的原因很多，除设备缺陷、 安装不当等设计和施工方面的原因外，电流 产生的热量和火花或电弧是直接的原因。
ppt精选版
19
（1）、电气设备过热主要是电流产生的热量 造成的。按照设计和正确施工以及正常运行 的电气设备，其最高温度及温差都不会超过 某一范围的。例如；塑料绝缘线大于70度， 变压器上层油温不大于85度，电力电容器外 壳温度不大于65度等。但当正常运行遭到破 坏时，发热量增加，温度升高，在一定条件 下，可能引起火灾。
ppt精选版
41
(3)保持电气设备正常运行，特别注意线路或 设备连接处的接触保持正常运行状态，以避 免因连接不牢或接触不良，使设备过热。 (4)要定期清扫电气设备，保持设备清洁。 (5)加强对设备的运行管理。要定期检修、 试验，防止绝缘损坏等造成短路。
ppt精选版
35
、4月18日21时10分，甘肃兰州西固商厦 （该商厦建筑面积11000㎡，地上五层地下一 层1100㎡，为酒城和库房。地上一层经营百 货副食烟酒，二层经营电器和文化用品，三 层是办公和宿舍，四、五层为客房）二楼家 电部“容声”冰箱展台处节能灯整流器故障 局部发热引燃塑料外壳发生火灾，烧毁商厦 1~4层建筑及商品，过火面积4700㎡，直接 财产损失469.1万元。
ppt精选版
20
引起电气设备过热的原因大致有；

16起触电事故案例分析PPT课件

16起触电事故案例分析PPT课件
10
宁夏石化公司质检中心成品组安全经验分享
3、防范错施
❖ 紧急缺陷处理时，必须待安全措施完成后 检修人员方可进行作业。并严格执行工作 监护制度。
❖ 对工作场所可能发生的触电危险情况，进 行作业前应开展危险点分析。
❖ 对职工加强应急处理和救援的教育。事故 发生后，应立即采取措施救人，再向上级 汇报。
12
宁夏石化公司质检中心成品组安全经验分享
2、原因分析
❖ 电工在陈某的多次要求下违 章接线，明知故犯，留下严 重的事故隐患，是事故发生 的重要原因。
❖ 操作工陈某由于不懂电气安 全知识，在电工劝阻的情况 下仍要求将潜水泵电源线直 接接到电源上，同时，在明 知漏电的情况下用钢筋挑动 潜水泵，违章作业，是造成 事故的直接原因。
9
宁夏石化公司质检中心成品组安全经验分享
2、原因分析
❖ 运行人员停电操作存在严重的随意性，且仅将 故障的3电场停电，安全措施不全面。
❖ 检修人员违反《电业安全工作规程》的规定， 在没有监护的情况下单人在带电场所作业，且 安全措施不全，造成触电。
❖ 运行班长在检修人员触电后，应急处理和救援 不当。不是立即对所有电场停电救人，而是打 电话逐级汇报，延误了抢救时间 。
宁夏石化公司质检中心成品组安全经验分享
触电事故案例分析
2013.4
1
宁夏石化公司质检中心成品组安全经验入相 关文本内容
点击此处输入 相关文本内容
标题添加
点击此处输入相 关文本内容
点击此处输入 相关文本内容
2
宁夏石化公司质检中心成品组安全经验分享
一、违章作业 触电死亡
6
宁夏石化公司质检中心成品组安全经验分享
2、原因分析
❖ 此次人身死亡事故的直接原因是唐某（死者） 在作业中图省事，怕麻烦，擅自违章蛮干造成 的。

事故案例分析 1 ppt课件

事故案例分析 1 ppt课件

2020/11/29
2
2020/11/29
3
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/11/29
7
警钟长鸣
民医院急救车18时40分许到达现场，将伤者送医院救治。
开关柜正面
开关柜后面
2020/11/29
8
警钟长鸣
三、事故原因及暴露问题 这是一起由于安全措施落实不全、监护不到位、现场工作 人员安全意识淡泊造成的人员伤害责任事故。 1.是工作人员自我防护意识不强，没有认真核对设备名称、 编号就打开柜门进行工作，导致误入带电间隔，是事故的直接 原因； 2.是检修人员擅自改变设备状态，强行打开触头盒挡板， 是事故的主要原因； 3.是工作许可人在本次工作许可前未再次核对检查设备， 未及时发现仙霞343开关已被拉出，误认为设备维持原有冷备用 状态，安全措施不完备；
2020/11/29
4
案例一
2020/11/29
警钟长鸣
5
警钟长鸣
二、事故经过： 2015年3月17日21时28分，宣城公司110kV梅林站35kVⅠ段 母线故障，造成1号主变301开关后备保护跳闸。 3月18日上午，经变电检修人员现场检查测试后，最终确 定35kV狮桥341开关柜A、B相、南极347开关柜C相及Ⅰ母压变C 相共4只上触头盒绝缘损坏，并制定了检修方案。 3月18日16时00分，宁川运维站值班人员洪××许可工作 负责人曹××150318004号变电第一种工作票开工（工作任务为： 在备用345开关柜拆除上触头盒；在35kV狮桥341开关柜、南极 347开关柜、35kV#1压变柜更换上触头盒），许可人向工作负责 人交代了带电部位和注意事项,说明了临近仙霞343线路带电。

高压典型事故案例分析ppt课件

高压典型事故案例分析ppt课件
• 请分析事故原因为？
32
• 工人熊某某的安全带未按《安规》规定的“安全带应系在结实牢 固的构件上”执行，而是系在有伤的导线上，在导线突然断线时， 安全带脱空，从而造成事故发生
33
第十七题
• 2月3日，某厂15t履带起重机在热滨线10号-11号塔附近作业，起 重机在转动吊杆时，起重机的钢丝绳与B相导线相碰，发生放电 现象，造成热滨线两侧保护动作跳闸。
• 值示（1班，2电但03工高）随压时即开，进关当行在时高合12压闸03操状柜作态有，，电首电流先工指停手示2动，#变分电压闸工器，手（之动1后分2摇3闸0出），高，之压当后开时摇关1出2。3高0在压高停开压1关柜#变。已压无器电流指
•
高压电停下以后，值班电工配合消防人员进行灭火。灭火之后，经初步检查发现， 1段3进AA线低开压关盘和损Ⅱ坏段较主严母重线，都其有左不右同相程邻度的的12损AA坏和。14AA 盘也受到了较重的损伤，同时Ⅱ
2
• A.非电工可以进出配电室操作运行设备 • B.触电职工安全意识的缺乏 • C.轴流泵电源线应为三线四芯橡皮护套绝缘移动式电缆，中间不
能有接头 • D.设备缺陷检查力度不足
3
第二题
• 10月5日中午，两个中学生放学回家，途经市城建设计院时，将 手中的玩具掉到了该院配电室房顶上。为了取下玩具，一同学借 助和配电室相连的低矮小平房爬上了配电室房顶，在爬行过程中， 一手抓住了10KV电缆裸露的电缆头，一手抓住了零线，当即全身 僵直，悬挂在高压线上，后经医院全力抢救，虽然保住了生命， 但两手被高位截肢了。经查该配电室周围没有任何防护装置和警 示标志，且高压电缆的裸露与配电室边缘的安全距离不够。本案 中该用户配电室的安全隐患有？
24
• A 电炉取暖应使电炉与易燃物保持足够的距离 • B 使用时必须有人看管 • C 电加热设备在人离开或下班或停电必须拔下电源插头，并清除

电力生产事故典型案例分析-PPT课件

电力生产事故典型案例分析-PPT课件

浙江省电力公司
3、防范措施
1）加强对检修试验人员的安全意识和安全技能的教育及 培训工作； 2）应编制继电保护安全措施票； 3）试验过程中不得随意变更所做的安全措施； 4）试验过程中应加强对危险点的控制； 5）在运行中的二次回路上工作时，必须由一人操作，另 一人作监护； 6）考虑母差保护对系统安全运行的重要性，建议在开关 失灵保护启动母差保护的回路中母差保护屏上增设一块连 接片。
1、事故经过
当日清晨5时10分左右，沪西供电分公司水城中心站带 班兼监护人、操作人到龙柏站进行#2主变和城柏3511停电 操作。当城柏3511线（电缆）改冷备用后，操作人验明城 柏3511线无电，未进行放电即爬上梯子准备挂接地线，监 护人未及时纠正其未经放电就挂接地线这一违章行为。这 时操作人人体碰到城柏3511线路电缆头处，发生了电缆剩 余电荷触电事故。
浙江省电力公司
2、事故原因：
1）当值操作人员安全意识不强，执行“六要七禁八步 一流程”流于形式； 2）当值操作人员技术素质低下，对主变纵差保护的原 理、二次电流回路以及差流的概念模糊不清； 3）安全活动、安全学习敷衍了事，没有吸取以往事故 教训； 4）对变电运行人员的技能培训尚未取得预期效果。
浙江省电力公司
浙江省电力公司
三、高压试验工作中的事故
1、事故经过
1月4日，电试人员根据工作安排进行5053开关试验， 工作由C相、B相、A相按顺序分别进行开关预试工作。当 A相试验结束后（南侧并联电容），电试人员将绝缘棒举 起，准备取下换接回路电阻试验接线时，由于风大棒重 （绝缘棒长约10米左右），突然脚下一闪，绝缘棒向东发 生倾斜，电试人员顺势往东踉跄几步，到围栏边时，绝缘 棒脱手，绝缘棒正好靠近5063开关C相，造成武里线5063 开关C相对地（机构箱）闪络，均压电容损坏掉落，500千 伏II母上的母差保护动作，II母上所有开关跳开。

事故桉例分析PPT课件

事故桉例分析PPT课件

231DL跳闸后，汉阳开闭所助理值班员陈XX未确认就
向电调汇报232DL跳闸重合成功。13：44电调询问汉阳开 闭所231断路器开合状态，回答为合位。当13：45电调再 次询问汉阳开闭所231断路器开合状值班员才发现错误，回 答为分位。此时值班员忙乱中未向电调申请倒闸命令，私自 断开了231、2311并断开了2311电机电源。14：22分在 电调命令下投入232重合闸，合231、2311。
2124 2AT
2FD
8BLF 8BLT FT
三汊埠上行
1FD
7BLF 7BLT FT
三汊埠下行
5BLT 5BLF TF
广水下行
6BLT 6BLF TF
广水上行

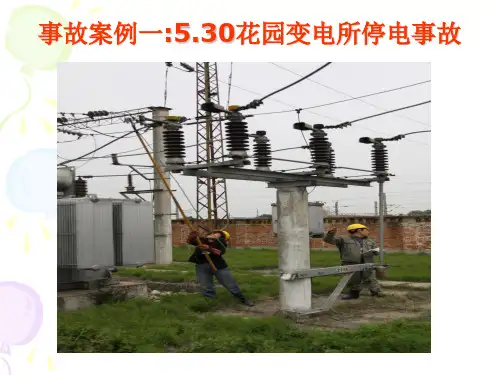

四、现场调查： 1、当日16时安全科检查组何祝新赶到所内，在故
障排查中，发现1011GK分闸接触器仍在受电状 态，直流盘显示电缆绝缘情况不良，怀1011GK 分闸回路绝缘不良，短接后造成1011GK自动分 闸。 2、31日安全科、技术科、检修车间、孝感供电车 间共同在花园变电所召开分析会并对现场进行调 查。经查1011GK分闸脉冲控制回路49＃线无电 压，绝缘摇测为低电阻接地状态，正电源38＃线 有电压，绝缘摇测为低电阻接地状态。
• 五、原因分析： 丁营变电所1YH为瑞典ABB公司1989年生产1995 年5
月投入运营。，车间检修组于 2005年 5月对1YH进年度小 修试验。1YH C相介损微量超标，因该设备为密封免维护产 品，仅要求加强巡视。10月31值班人员夜间巡视时设备运 行正常，事故发生后局供电科领导同供电段技术人员对1YH 与端子排连接电缆对地绝缘进行检测未发现异常，对1YH 内 部检查发现导电棒上、下端分别有电流烧伤的痕迹、有接地 现象。初步断定为1YHC 相内部故障，短路放电，内部压力 增大导致绝缘子爆炸。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导 线 短 接
10
事故原因分析
3、未验电、未装接地线
安规12.1.5进行配电设备停电作业前，应断开可 能送电到待检修设备、配电变压器各侧的所有线 路（包括用户线路）断路器（开关）、隔离开关 （刀闸）和熔断器，并验电、接地后，才能进行 工作。
导 线 短 接
11
事故原因分析
4、管理操作存在问题
管理上，违规短接熔断器，设备缺陷没有实现闭 环管理、及时消缺。 操作上，拉开跌落式熔断器后，取下熔管时未认 真核对设备的实际状况，没有发现临时短接线。
18
启示及教训
4.调度要严格管理，认真 发挥生产调度指挥职能。 5.员工要增强自我保护意 识，成员之间要增强互保 意识。
19
案例四、混乱的电话
20
事故原因分析
1、无票作业 安规5.3.1在电力线路上工作，应按下列方式进 行： a)填用电力线路第一种工作票。 f)填用电力线路事故紧急抢修单。
21
电力事故案例分析
1
培训 提 纲
2
案例一、永远的伤痛
3
事故原因分析
1、严重违规，工作地 段未验电，未装设接 地线
安规6.4.1线路经验明确无电压后，应立即装设 接地线并三相短路。 各工作班工作地段各端和工作地段内有可能反送 电的各分支线（包括用户）都应接地。装、拆接 地线应在监护下进行。
4
事故原因分析
25
启示及教训
1.安全生产必须遵章而行、 循规而进，乱中必然出错， 轻则影响工作质量，重则 造成人身伤亡。 2.要建立健全安全生产制 度，规范生产值班、故障 报修、业务联系、工作组 织等方面管理，杜绝工作 的盲目、随意。
26
启示及教训
3.故障处理应使用工作票， 时间紧急时也要使用事故 应急抢修单，严格落实保 证安全的组织措施和技术 措施。 4.加强员工的教育培训， 提高各级各类人员的业务 技能。
的条件、环境及其他危险点等。
5
事故原因分析
3、验电器电压等级选 择错误
35KV验电器 10KV线路
安规6.3.1在停电线路工作地段接地前，应使用 相应电压等级、合格的接触式验电器验明线路确 无电压。
6
启示及教训
1.现场作业必须严格执行 《安规》中规定的保证安 全的组织措施和技术措施， 停电、验电、装设接地线 等措施，遗漏了哪项都会 带来灾难性的后果。 2.提高施工质量，严把施 工验收关，排查整治装置 性违章是确保安全的重要 前提。 3.必须规范安全工器具管 理，现场人员要正确地使 用安全工器具。
导 线 短 接
12
启示及教训
1.工作中想当然，不遵守 《安规》，而凭经验，这 是安全生产的大敌。 2.必须规范现场安全管理， 严格遵守事故、故障处理 工作流程；事故巡线过程 中，不能随意扩大工作范 围、变更工作任务。 3.应严格执行设备缺陷管 理制度，实现设备缺陷的 闭环管理；故障情况下采 取的临时措施，要及时消 除，并在设备异动记录中 记载。
2、未进行现场勘察
西牙支线C 相接线错误
安规5.2.1进行电力线路施工作业、工作票签发 人或工作负责人认为有必要现场勘察的检修作业， 施工、检修单位均应根据工作任务组织现场勘察， 并填写现场勘察记录。现场勘察由工作票签发人 或工作负责人组织。
安规5.2.2现场勘察应查看现场施工（检修）作
业需要停电的范围、保留的带电部位和作业现场
27
谢 谢
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2020/11/102020/11/10Tuesday, November 10, 2020
事故原因分析
2、未验电、未装接地线 安规6.4.1线路经验明确无电压后，应立即装设 接地线并三相短路。 各工作班工作地段各端和工作地段内有可能反送 电的各分支线（包括用户）都应接地。装、拆接 地线应在监护下进行。
22
事故原因分析
安规12.1.5进行配电设备停电作业前，应断开可 能送电到待检修设备、配电变压器各侧的所有线 路（包括用户线路）断路器（开关）、隔离开关 （刀闸）和熔断器，并验电、接地后，才能进行 工作。
13
案例三、兄弟对不起
14
事故原因分析
1、无票作业 安规5.3.1在电力线路上工作，应按下列方式进 行：a)填用电力线路第一种工作票。
15
事故原因分析
2、违章指挥、冒险作业 安规5.4.1填用第一种工作票进行工作，工作负 责人应在得到全部工作许可人的许可后，方可开 始工作。
16
事故原因分析
3、未停电、未验电、未装接地线 安规6.1在电力线路上工作，保证安全的技术措施。 a)停电。 b)验电。 c)接地。
23
事故原因分析
3、未办理工作终结，盲目送电 安规5.7.4工作许可人在接到所有工作负责人 （包括用户）的完工报告，并确认全部工作已经 完毕，所有作业人员已由线路上撤离，接地线已 经全部拆除，与记录核对无误并做好记录后，方 可下令拆除安全措施，向线路恢复送电。
24
事故原因分析
4、安全生产管理基础薄弱 工作随意性大，在进行线路故障巡线及抢修时， 缺乏统一的组织、协调。从事10KV线路设备故障 处理时，不使用电力线路第一种工作票，安排单 人从事电气作业，指派所内售电员从事值班工作， 业务联系不规范，现场人员汇报工作，不通报姓 名，没有核对汇报的工作内容。
7
案例二、盲目自信的代价
8
事故原因分析
1、违路已停电，亦应认为线路随时有恢复送 电的可能。
导 线 短 接
9
事故原因分析
2、无票作业
安规5.3.2填用第一种工作票的工作为：b）在停 电的配电设备上的工作。 安规12.1.1配电设备[包括高压配电室、箱式变 电站、配电变压器台架、低压配电室（箱）、环 网柜、电缆分支箱]停电检修时，应使用第一种 工作票。
17
启示及教训
1.工作计划的随意、工作 任务的切割、现场组织的 无序、安全监护的缺失， 必将使现场风险处于失控 的状态。 2.一项施工任务，安全措 施必须全部落实到位，在 得到全部工作许可人的许 可后，才能组织开始工作。 3.工作前，工作负责人要 向工作班成员交待清除危 险点、安全措施和技术措 施，并确认每一个工作班 成员都已知晓。
