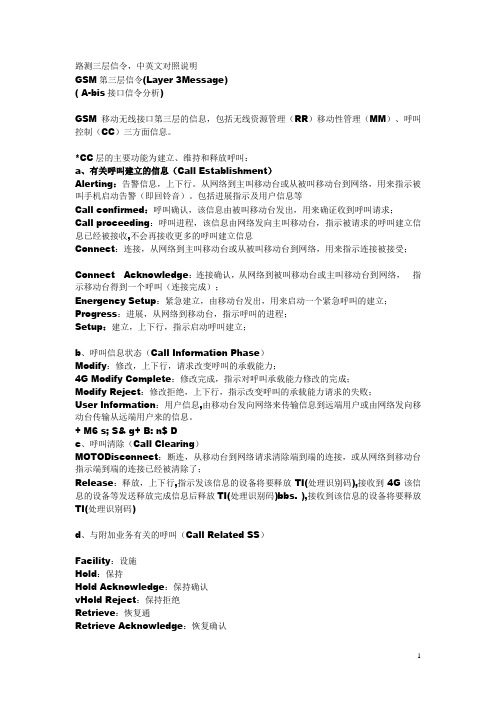

路测三层信令，中英文对照说明GSM第三层信令(Layer 3Message)( A-bis接口信令分析)GSM移动无线接口第三层的信息，包括无线资源管理（RR）移动性管理（MM）、呼叫控制（CC）三方面信息。
*CC层的主要功能为建立、维持和释放呼叫：a、有关呼叫建立的信息（Call Establishment）Alerting：告警信息，上下行。
从网络到主叫移动台或从被叫移动台到网络，用来指示被叫手机启动告警（即回铃音）。
包括进展指示及用户信息等Call confirmed：呼叫确认，该信息由被叫移动台发出，用来确证收到呼叫请求；Call proceeding：呼叫进程，该信息由网络发向主叫移动台，指示被请求的呼叫建立信息已经被接收,不会再接收更多的呼叫建立信息Connect：连接，从网络到主叫移动台或从被叫移动台到网络，用来指示连接被接受；Connect Acknowledge：连接确认，从网络到被叫移动台或主叫移动台到网络，指示移动台得到一个呼叫（连接完成）；Energency Setup：紧急建立，由移动台发出，用来启动一个紧急呼叫的建立；Progress：进展，从网络到移动台，指示呼叫的进程；Setup：建立，上下行，指示启动呼叫建立；b、呼叫信息状态（Call Information Phase）Modify：修改，上下行，请求改变呼叫的承载能力；4G Modify Complete：修改完成，指示对呼叫承载能力修改的完成；Modify Reject：修改拒绝，上下行，指示改变呼叫的承载能力请求的失败；User Information：用户信息,由移动台发向网络来传输信息到远端用户或由网络发向移动台传输从远端用户来的信息。
+ M6 s; S& g+ B: n$ Dc、呼叫清除（Call Clearing）MOTODisconnect：断连，从移动台到网络请求清除端到端的连接，或从网络到移动台指示端到端的连接已经被清除了；Release：释放，上下行,指示发该信息的设备将要释放TI(处理识别码),接收到4G该信息的设备等发送释放完成信息后释放TI(处理识别码)bbs. ),接收到该信息的设备将要释放TI(处理识别码)d、与附加业务有关的呼叫（Call Related SS）Facility：设施Hold：保持Hold Acknowledge：保持确认vHold Reject：保持拒绝Retrieve：恢复通Retrieve Acknowledge：恢复确认Retrieve Reject：恢复拒绝e、其它信息Congestion Control：拥塞控制，上下行，指示在传输用户信息时建立和中止流量控制。
LTE_路测信令详解Detach↑↑DetachRequest（MO）MsgEnter0> 07 00000111 T..no-security-protection-MM-message....msg-body1> 45 01000101 T......detachRequest........ue-originating-detach..........nas-key-set-identifier2> 11 0------- ............tsc:native-security-context (0)-001---- ............nAS-key-set-identifier:nas-KSI1 (1)..........detach-type----0--- ............switch-off:normal-detach (0)：正常分离-----001 ............type-of-detach:ePS-detach (1)：与EPS进⾏分离3> 0B 00001011 L ..........gUTI-or-imsi4> F6 -----110 ............type-of-identity:guti (6)：采⽤GUTI识别----0--- ............odd-or-even-indic:even-number-and-also-when-the-EPS-Mobile-Identity-is-use d (0) 1111---- ............spare:0xf (15)............guti-body5> 64 011001006> F0 111100007> 00 00000000 ..............mcc-mnc:0x64f000 (6615040)8> 04 000001009> 20 00100000 ..............mME-Group-ID:0x420 (1056)10> C0 11000000 ..............mME-Code:0xc0 (192)11> C4 1100010012> 0C 0000110013> 01 0000000114> FD 11111101 ..............mTMSI:0xc40c01fd (3289121277)：以上为GUTI=MCC+MNC+MMEgroupID+MMEID+TMSI ........ue-terminated-detach15> 00 0000---- ..........spare-half-octet:0x0 (0)..........detach-type----0--- ............switch-off:normal-detach (0)-----000 ............type-of-detach: (0)↑↑ULInformationTransfer（NAS）RRC-MSG..msg0> 02 00000010 T....struUL-DCCH-Message......struUL-DCCH-Message........message1> 48 0------- *..........c1-1001--- *............ulInformationTransfer..............criticalExtensions-----0-- *................c1------00 *..................ulInformationTransfer-r82> 02 0------- *....................dedicatedInfoType-00----- *---000103> A4 101001004> F9 111110015> 64 011001006> A9 101010017> EC 111011008> 01 000000019> 62 0110001010> A0 1010000011> 1B 0001101112> 88 1000100013> 8E 1000111014> E1 1110000115> A8 1010100016> 8D 1000110117> FC 1111110018> 44 0100010019> 17 0001011120> 3E 0011111021> E4 1110010022> 8D 1000110123> FF 1111111124> 20 001----- ......................dedicatedInfoNAS:27 CB 25 4F 60 0B 15 00 DC 44 77 0D 44 6F E2 20 B9 F7 24 6F F9 ---00000 *!! Can not explain:25> 00 0000000026> 00 0000000027> 00 00000000↓↓DLInformationTransfer（NAS）RRC-MSG..msg0> 01 00000001 T....struDL-DCCH-Message......struDL-DCCH-Message........message1> 0E 0------- *..........c1-0001--- *............dlInformationTransfer-----11- ..............rrc-TransactionIdentifier:0x3 (3) ..............criticalExtensions-------0 *................c12> 00 00------ *..................dlInformationTransfer-r8--0----- *....................dedicatedInfoType---00--- *-----0003> 41 010000014> 3B 001110115> AD 101011016> FE 111111107> D3 110100118> 10 000100009> 10 0001000010> 52 0101001011> A0 10100--- ......................dedicatedInfoNAS:27 75 BF DA 62 02 0A 54 -----000 *↓↓RRCConnectionReleaseRRC-MSG..msg0> 01 00000001 T....struDL-DCCH-Message......struDL-DCCH-Message........message1> 28 0------- *..........c1-0101--- *............rrcConnectionRelease-----00- ..............rrc-TransactionIdentifier:0x0 (0) ..............criticalExtensions-------0 *................c12> 02 00------ *..................rrcConnectionRelease-r8--000--- *-----01- ....................releaseCause:other (1):释放原因-------0 *!! Can not explain:3> 00 00000000↓↓DetachAccept（MO）MsgEnter0> 07 00000111 T..no-security-protection-MM-message：⽆安全机制的消息....msg-body1> 46 01000110 T......detachAccept!! Can not explain:2> 00 000000003> 00 00000000UE虽然已与EPS分离，但已选择⼩区，以下即在PSS、SSS已完成。
