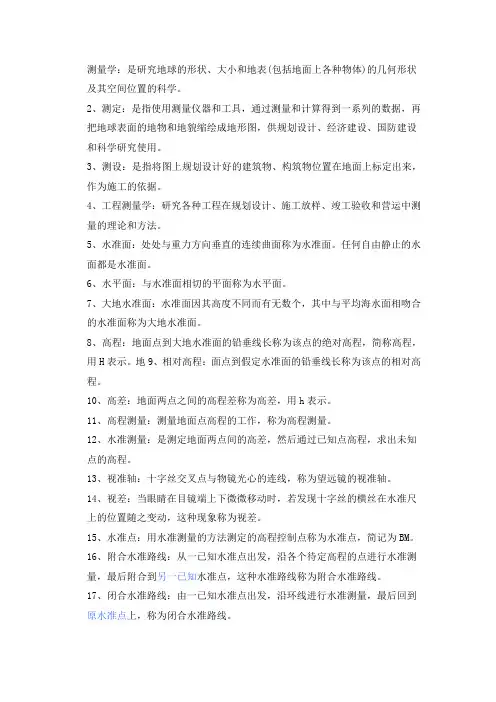

控制测量一：1. 控制测量学2. 控制测量工程控制测量工程控制测量的基本任务测图控制网施工控制网变形监测控制网工程控制测量与大地控制测量的关系工程控制测量的主要研究内容3.铅垂线4. 大地高系统5. 控制网按照用途分6. 独立网7. 水平控制网布设步骤8. 选点完成后提交的资料9. 精密测角误差的影响因素10. 测角误差的减弱措施11. 方向法和全圆方向法观测水平角的步骤12. ①分组方向观测法②全组合测角方法13. 经纬仪的主要系统误差14. 电子测角的分类15. 传统测距方法16. 仪器加常数改正17. 引起测距误差的误差来源有18. 测距频率改正公式19. 相位测量误差20. 光电测距仪的测程21. 水准仪基本分类22. 精密水准测量误差分类23. 观测程序减弱i角影响24. 精密水准测量观测测站观测程序25. 跨河水准测量26. 相位式测距原理公式27. 高斯投影28. 平面控制网平差计算包括1：控制测量学：研究精确测定和描绘地面控制点空间位置及其变化的学科2：控制测量：获得控制网中控制点平面坐标或高程的测量工作。
工程控制测量：所有为工业和工程建设测量而建立的平面控制测量和高程控制测量的总称。
工程控制测量的基本任务：测图控制网：在设计阶段建立用于测绘大比例尺地形图，用于建筑物的设计和区域规划；施工控制网：在施工阶段建立，作为施工测量和放样的依据；变形监测控制网：在工程竣工后的运营阶段建立，以监视建筑物（构筑物、大型设备）变形为目的，精度要求较高。
工程控制测量与大地控制测量的关系：和大地控制测量的理论、方法和技术密切相关；经常需要联测大地控制网；是大地控制测量学的直接应用者，而不能简单理解为其中的一部分；工程控制测量的精度不一定低于大地控制测量；测量范围小于大地控制测量范围，但绝大多数情况并非平面测量，尤其是大型工程的控制测量。
工程控制测量的主要研究内容：研究建立和维持高科技水平的工程水平控制网和精密高程控制网的原理和方法，满足国民经济建设、国防建设和地学科学研究的需要；研究获得高精度测量成果的精仪器和使用方法；研究控制网测量成果的数学投影和变换及有关问题的测量计算；研究高精度的地面网、空间网及其联合网的数学处理的理论和方法、控制测量数据库的建立、管理及应用3：铅垂线：地球上的质点所受的万有引力与离心力的合力称为重力，重力的方向称为铅垂线方向。

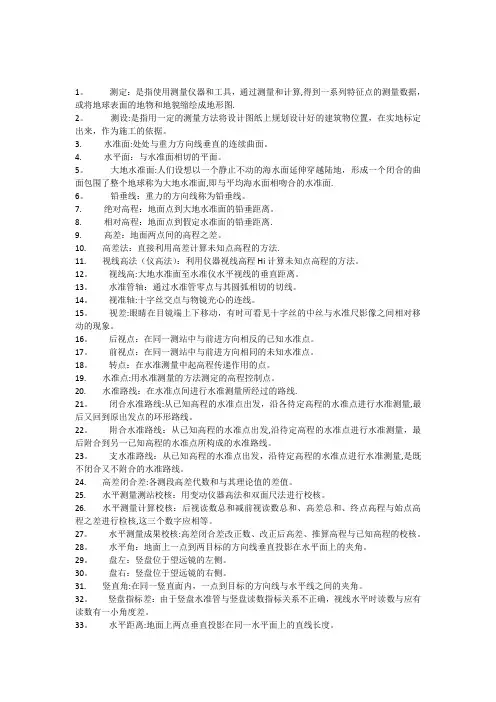

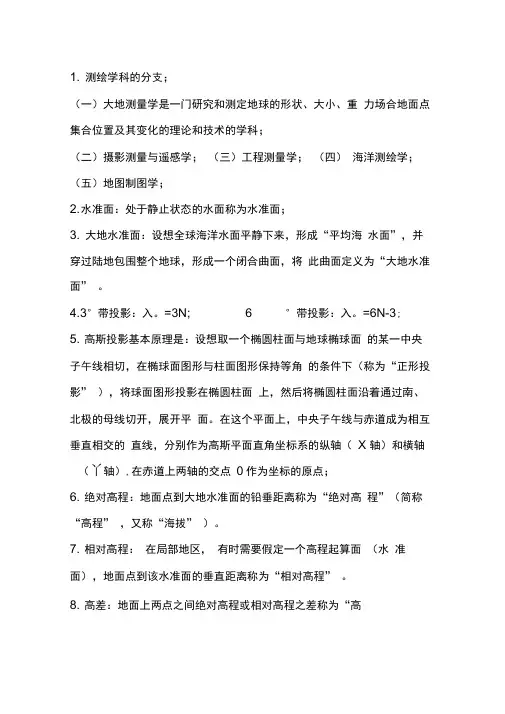

大地水准面：假定海洋水体只受重力作用，处于静止和平衡状态，将海洋表面延伸到大陆下面并处处保持与垂线方向正交所形成的水准面大地水准面是外业测量的基准面，铅垂线是外业基准线；参考椭球面是内业计算的基准面，法线是内业计算的基准线。
大地水准面的性质：地球质量分布不均匀，地壳高低起伏，所以重力方向有局部变化，致使处处与重力方向垂直的大地水准面也就不规则，无法用数学公式准确表达，其形状无法确定，因此不能作为大地测量的计算基准面。
参考椭球：把形状和大小与大地体相近，并且两者之间相对位置确定的旋转椭球称为参考椭球。
总地球椭球：为了使各国测量成果的联系，需要确定一个和整体大地体最为接近的参考椭球，即为总地球椭球或平均地球椭球。
过一点的椭球面法线和铅垂线之间的夹角称为垂线偏差。
大地水准面与椭球面之间的高差称为大地水准面差距。
似大地水准面与椭球面之间的高差称为高程异常。
4：大地高系统：以参考椭球面为基准面，椭球的法线为基准线，地面点沿法线到参考椭球面的距离是该点的大地高。
三角高程测量得到的高程属于大地高。
正高系统：以大地水准面为基准面，地面点沿铅垂线到大地水准面的距离是该点的正高，似大地水准面：①似大地水准面是沿垂线向下量取正常高所得的端点形成的连续曲面，接近于水准面，用于计算的辅助面。
③以似大地水准面为起算基准的高程系统称为正常高系统5：控制网按照用途分：测图控制网、施工测量控制网、变形监测网、安装测量控制网；按网点性质分：一维网、二维网、三维网；按网形分：三角网、导线网、混合网、方格网；按施测方法分：测角网、测边网、边角网、GPS网；按基准分：约束网、自由网；控制网布设原则为：由高级到低级；从整体到局部；逐级控制，逐级加密6：独立网：三角网中若只有必要的一套起算数据时，这种网即为独立网。
非独立网（附和网）:三角网中具有多于必要的一套起算数据时，这种网即为非独立网。
三角网：观测量：全部或部分方向值，并由此确定任意两方向之间的夹角；起算数据：某一点的起算坐标;某一起算边边长;某一边的坐标方位角。
三角网的优点：图形简单、精度高、多余观测量多、便于计算。
缺点：布网困难大；点位精度不均匀，离已知点愈远，误差椭圆愈大；角度观测值对网的横向控制较好，对纵向控制较差导线网：观测量是角度和边长，起算数据是一个点的平面坐标和一个方向的方位角。
导线网的优点：方向数较少，受通视要求的限制较小；导线网图形灵活，选点可以根据具体情况随时变化；网中边长直接观测，边长精度比较均匀，缺点：多余观测量较少，可靠性不高7：水平控制网布设步骤：①收集和分析资料：（测区内的合适的比例尺图；已有的测量成果的收集和现场踏勘；测区的气象、地质、交通等情况；测区所属单位的协调和沟通）②控制网的图纸设计：从技术指标方面考虑；从安全生产方面考虑；从经济指标方面考虑③编写技术设计书：作业的目的及任务范围；测区的自然、地理条件；测区已有测量成果、标志的保存情况；布网依据的规范、最佳方案论证；现场踏勘报告；各种设计图表主管部门的审批意见④选点，造标，埋石⑤野外测量⑥平差8：选点完成后提交的资料：选点图；点之记；三角点一览表测量觇标的类型：寻常标，双锥标，屋顶观测台，微相位差照准圆筒（由上、下两块圆板（木板或薄钢板）及一些辐射形木片组成，圆筒全部涂上无光黑漆）9：精密测角误差的影响因素：（1）外界条件：①大气层密度和透明度对目标成像的稳定性和清晰性影响；②水平折光（观测时视准轴的方向和仪器中心与目标连线之间的夹角称为折光差。
不同性质的地物分界附近，往往有大气水平密度梯度；视线方向与大气密度梯度方向愈接近垂直，折光影响愈大；视线方向距离折光场的地形地物愈近，折光影响也愈大；视线与形成水平折光地物的平行距离愈长,影响愈大；测站愈接近形成折光场的地形地物，折光影响愈大；气象条件显著变化时，容易形成较大的折光；白天和黑夜水平折光的符号可能相反）；③温度变化⑵仪器误差：度盘误差，视准轴误差，水平轴、垂直轴倾斜误差，微动螺旋隙动差，基座位移误差⑶照准和读数误差：①照准目标相位差（相位差定义：望远镜照准线偏离圆筒中心轴线的角距。
相位差产生原因：当背景是明朗的天空时,容易偏向暗的一侧；背景较暗时,容易偏向亮的一侧、②测量员误差③目标的颜色、形状和背景也有一定影响）；10：测角误差的减弱措施：ⅰ：大气层密度和透明度影响减弱措施：①选点时要保证视线距地面有足够的高度。
②选择有利的时间进行观测。
③增大目标对背景的反差。
ⅱ：水平折光的减弱措施：①视线离开障碍物一定范围。
②水平折光严重地区，适当缩短边长，或改变点间连接方向③气象条件变化显著时，应停止观测。
④每个角度的全部测回尽可能在不同时段下完成⑤在有利的观测时间内进行观测。
ⅲ：温度变化对视准轴的影响减弱影响的措施①缩短一测回的观测时间。
②上、下半测回观测目标次序相反③观测过程中必须打伞，使仪器不受阳光曝晒。
温度变化觇标和脚架扭转的影响减弱措施：①上下半测回照准目标次序相反②仪器安装偏扭观察镜,进行读数改正③选择扭转不剧烈的有利时间观测④仪器脚架应存放在干燥阴凉的地方⑤改进觇标结构,提高造标质量ⅳ：照准目标的相位差减弱影响的措施:①采用反射光线较少的微相位差圆筒②上午、下午各测半数测回③要尽可能地分辨出圆筒的整个轮廓进行照准。
ⅴ测量员照准和读数误差减弱措施：①加强测量人员技术培训②采用重复观测平差处理消除11：方向法和全圆方向法观测水平角的步骤：一、观测准备工作：（1）寻找目标（2）选定零方向（3）准备手簿，填写相关项目（4）量取仪器高和觇标高，并记录；二、水平角方向观测法1、目标的照准：单丝照准；双丝照准。
2、安置度盘：消除或减弱度盘分划误差对角度观测的影响。
3、观测步骤：一测回（1）上半测回（2）下半测回；⒋记录与计算。
5对观测结果进行检验是否超出规定的限差。
（方向法优点：①程序简单有规律,一测回中便可计算所有角②测站平差简单,取中数即可③是一组完全方向组,使三角网整体平差简捷。
方向法缺点：①一测回观测时间长,与时间相关误差影响大②要求所有方向都看清,边长过长时较困难③但如果放弃某方向再补测,便成为不完全方向组）。
水平角观测的基本规则：①在通视良好、成像清晰稳定时进行观测。
一、二等观测应遵守规范中时间段的规定。
②观测前调好焦距，消除视差。
观测中不得在一测回内调焦。
③各测回起始方向应均匀分配在度盘和测微器的不同位置上。
④在上下半测回之间纵转望远镜，计算盘左、盘右读数之差以获得二倍视准轴误差。
（视准轴误差，水平轴倾斜误差等）⑤上、下半测回照准目标的次序相反。
（觇标内架和脚架扭转的影响，视准轴单面受热的影响）⑥每半测回观测前,照准部应按将要观测的方向旋转1～2周。
⑦测微螺旋和微动螺旋最后操作一律按压紧弹簧的方向转动⑧观测中应保持视准部水准气泡居中，如超出规定的最大偏移量，应停止观测，整置仪器后再从头进行该测回。
12：①分组方向观测法方向分组原则：组内目标成像情况大致相同；每组的方向数大体相等；组间应联测两个共同的方向。
②全组合测角方法：每次取两个方向构成的单角进行测量；测完所有可组合成的单角。
采用全组合测角的原因：一测回观测时间大大缩短；所有测量角度等权DJ1型仪器一测回流程：将仪器照准左方目标，安置好度盘和测微器；顺（逆）时针旋转照准部一周照准左方目标，调整测微器，重合两次读数两次；顺（逆）时针旋转照准部照准右方目标，读数（同b)；纵转望远镜；照准右方目标，操作同c；顺（逆）时针旋转照准部照准左方目标，读数（同b)（每一观测时段顺、逆转照准部的测回数应大致相同）18：因仪器中心与测站标石中心不一致对所观测的方向加的改正称为测站归心改正；因照准标志中心与照准点标石中心不一致而导致的改正称为照准点归心改正；归心元素的测定--图解法；直接法；归心改正：由于实际观测时仪器中心、照准标志中心和标石中心不一致，必须将仪器中心和照准标志中心归算到标石中心上去，所加的改正；归心元素：仪器中心和照准点中心偏离标石中心的水平距离和方位。
13：经纬仪的主要系统误差：度盘分划误差；测微器误差；视准轴误差；水平轴倾斜误差；垂直轴倾斜误差；照准部偏心差；基座位移。
三轴误差：①视准轴误差定义：视准轴与水平轴不正交而产生的微小夹角，该夹角对测角产生的影响。
产生原因：望远镜的十字丝中心安装和调整不正确；望远镜调焦镜运行时晃动；气温变化引起仪器部件变形。
