碎部测量方法及步骤 The manuscript was revised on the evening of 2021
碎部测量方法及步骤
1、根据控制点坐标将其展绘到图纸上
2、将仪器安置在点上（测站点），确定定向点（可以通视且距离最远的控制点）
3、将图纸上的两点（测站点、定向点）用直线连接，宜淡不宜浓没因为以后要擦掉。
4、左盘精确瞄准定向点并置零
5、将棱镜安置在要测的点位上
6、瞄准棱镜，读取水平盘读数，测出平距、高差，并记录
7、用量角器量取大小为水平盘读数的角值，并做记号点（宜淡不宜浓，看得见就行）
8、从安置点沿方向点量取对应的图上距离，做记号即得所测点图上位置，标注高程
9、重复操作5—8测其他点
10、根据各点关系将地物、地貌及时绘制出来。
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。
中海达动态GPS操作流程一、架好GPS:1、连号GPS连线，将GPS接收机对中、整平。
2、打开GPS主机电源，在GPS主机上双击“F”键，将GPS主机设置成“基准站”模式，单击“F”键切换模式，再长按“F”键出现三种模式○1外挂电台○2UFH（内置电台、实际无）○3GSM（手机卡）按“F”键（单击）将主机切换成外挂电台。
（移动站设置为内置电台）。
二、手本设置GPS（在基站卫星信号锁定即中间灯常亮的情况下才能进行）1键，再按/start下的HD POWER,点击【设置】—>【连接】此时手本上会搜到GPS主机（基站）型号，选中后【连接】连接正常后将弹出“已经与接收机*******建立连接的提示，点OK即可。
2、点击【文件】——>对话框○1月日命名，然后点击OK。
○2用的坐标系统，常规的有WGS84、GJ80、WGS-72如有特定坐标系统也可以，好了点OK。
3（投影参数）对话框中填好中央子午线经度：如114：00：00：000（也可以自定义子午线）点OK.○43、点【设置】——>【基准站】（目的是取基准站当前一个WGS84单点坐标进行发射）○1GPSBLH类型按“ENT”回车键。
○2输入天线高(基站仪高)○3GPS单点定位解作为架设基准站的坐标。
等待GPS平滑采集单点定位解。
GPS平滑采集点位结束后回到设置基准站对话框下的（控制点页面）。
按“ENT○4按“ENT”后解类型出现“固定坐标”且基准电台“收/发”（状态灯每秒闪一次）。
基准站设置成功。
○5断开手薄与基准站GPS主机，点【设置】——>【断开】三、设置移动站：1、连接手本与移动站GPS主机点击【设置】——>【连接】将手本与移动站主机连接，连接正常时弹出—“已与接收机******建立连接”的提示。
2、用菜单【设置】——>【移动站】○1在【设置移动站】对话框中点【高级选项】a 差分电文填RTCAb 数据链填：内部UHF电台c GGA填13、卫星参数：a 卫星高度角：填10b 最大卫星数：填124、点击参数：在弹出的【设置移动站】对话框中△S填0.05（平面精度）△H填0.2（高程精度）设置天线高选“斜高”，天线高输入2.1m，相位中心高输入0.03m（固定）以上填完点击OK即可。

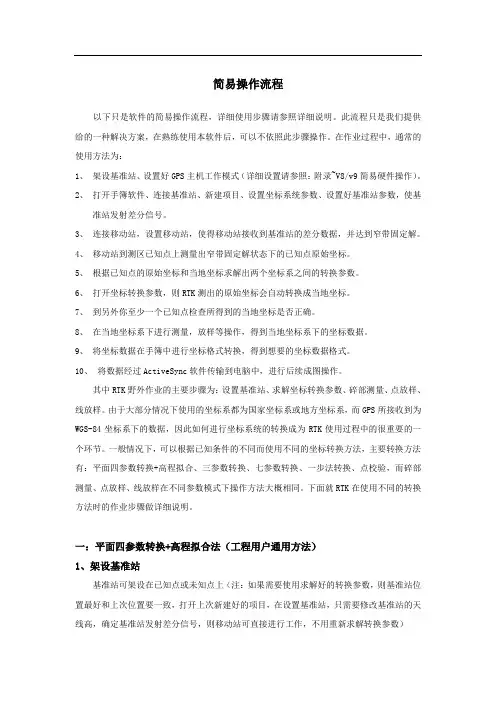

中海达RTK简易操作流程简易操作流程1、架设基准站、设置好GPS主机工作模式、开机。
2、翻开手簿软件、新建工程、设置坐标系统参数、连接基准站、设置好基准站参数，使基准站发射信号。
3、连接移动站，设置移动站，使得移动站接收到基准站的数据，并到达固定解。
4、移动站到点上测量出窄带固定解状态下的点原始坐标。
5、根据点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。
6、翻开坐标转换参数，那么RTK测出的原始坐标会自动转换成当地坐标。
7、到另外你至少一个点检查所得到的当地坐标是否正确。
8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。
9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。
10、将数据经过手薄传输到电脑中，进行后续成图操作。
其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。
由于大局部情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。
一般情况下，可以根据条件的不同而使用不同的坐标转换方法，主要转换方法有：平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验，而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同。
下面就RTK在使用不同的转换方法时的作业步骤做详细说明。
一：平面四参数转换+高程拟合法〔工程用户通用方法〕 1、架设基准站基准站可架设在点或未知点上〔注：如果需要使用求解好的转换参数，那么基准站位置最好和上次位置要一致，翻开上次新建好的工程，在设置基准站，只需要修改基准站的天线高，确定基准站发射差分信号，那么移动站可直接进行工作，不用重新求解转换参数〕基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰〔200米内没有微波站、雷达站、手机信号站等，50米内无高压线〕；c、在用电台作业时，位置比拟高，基准站到移动站之间最好无大型遮挡物，否那么差分传播距离迅速缩短；d、至少两个坐标点〔点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校点的正确性〕；e、不管基站架设在未知点上还是点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
Hi-survey手簿测量软件简要操作步骤中海达分公司技术服务部Hi-survey手簿测量软件简要操作步骤Hi-survey手簿测量简要操作步骤可归纳为1-2-3-1-3（项目-设备-测量-项目-测量）五个步骤，可以理解为新建项目-设站-采集控制点坐标-求转换参数-检核控制点五个步骤。
首先手簿开机后按一下键盘上的APP按钮（APP按键是快捷打开软件的按键）打开测量软件，一、项目设置新建项目只是移动站手簿上进行新建，基准站手簿不需要进行新建。
点击项目信息，在项目名空白处输入项目名，点确定如图：然后点BJ54后面的箭头设置中央子午线和目标椭球（当地）坐标系统中央子午线设置：省除了是121:30，和是120，其他区域一般都是123，个别区域除外。
当地坐标系统的设置：当地的坐标系统以控制点的坐标系统为准。
都设置好之后点击保存，再点确定，如下图：二、 设站设站的目的是使移动站达到固定解，设站分为设置基站和设置移动站两个步骤。
1、 设置基站手动设置基站：点击设备—设备连接--连接—选择基准站的蓝牙号连接，连接完成后按键盘返回键，如图：点击基准站—接收机——采集10次后点击确定，如图：数据链一共有四种模式，置电台，置网络，外部数据链和手簿差分。
iRTK3只能使用手簿差分。
置电台频道1-100任意，空中波特率9600。
手簿差分IP ：202.96.185.34，端口8000，分组号和小组号按图示要求填写。
点击其他，差分模式RTK，电文格式RTCM3.0，下面的默认，然后点击设置，：注：手簿差分模式下基站信号灯红黄绿交替闪说明发射成功2、设置移动站点击连接—选择移动站的蓝牙号连接（方法同上），连接完成后按键盘返回键，点击移动站，数据链和其他选项下的设置与基站保持一致，否则接不到基站的信号。
省CORS模式：数据链：服务器：CORSIp：223.99.212.196/60.208.15.52端口：3024源节点：NET_RTCM3_GG用户名：xxxx密码：xxxx其他：电文格式：RTCM3.0注：移动站的默认上一次的设置，不必每次都进行更改设置。

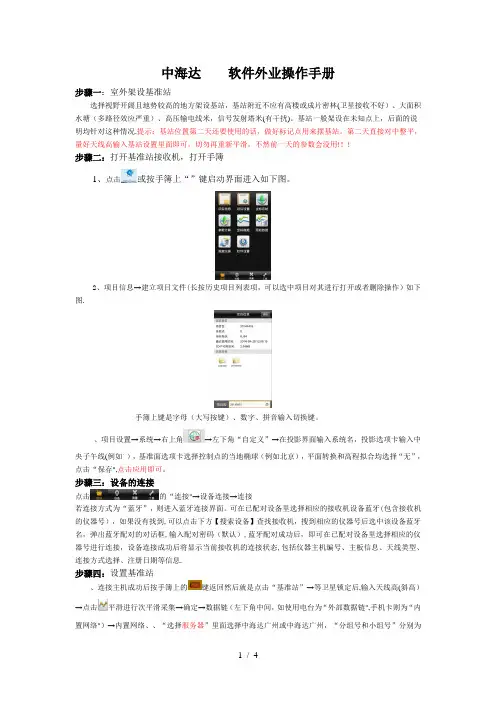

中海达软件外业操作手册步骤一：室外架设基准站选择视野开阔且地势较高的地方架设基站，基站附近不应有高楼或成片密林(卫星接收不好）、大面积水塘（多路径效应严重）、高压输电线米，信号发射塔米(有干扰)。
基站一般架设在未知点上，后面的说明均针对这种情况.提示：基站位置第二天还要使用的话，做好标记点用来摆基站。
第二天直接对中整平，量好天线高输入基站设置里面即可，切勿再重新平滑，不然前一天的参数会没用!！!步骤二：打开基准站接收机，打开手簿1、点击或按手簿上“”键启动界面进入如下图。
2、项目信息→建立项目文件(长按历史项目列表项，可以选中项目对其进行打开或者删除操作）如下图.手簿上键是字母（大写按键）、数字、拼音输入切换键。
、项目设置→系统→右上角→左下角“自定义”→在投影界面输入系统名，投影选项卡输入中央子午线(例如。
），基准面选项卡选择控制点的当地椭球（例如北京），平面转换和高程拟合均选择“无”，点击“保存",点击应用即可。
步骤三：设备的连接点击的“连接"→设备连接→连接若连接方式为“蓝牙”，则进入蓝牙连接界面。
可在已配对设备里选择相应的接收机设备蓝牙(包含接收机的仪器号），如果没有找到,可以点击下方【搜索设备】查找接收机，搜到相应的仪器号后选中该设备蓝牙名，弹出蓝牙配对的对话框,输入配对密码（默认）,蓝牙配对成功后，即可在已配对设备里选择相应的仪器号进行连接，设备连接成功后将显示当前接收机的连接状态,包括仪器主机编号、主板信息、天线类型、连接方式选择、注册日期等信息.步骤四：设置基准站、连接主机成功后按手簿上的键返回然后就是点击“基准站”→等卫星锁定后,输入天线高(斜高）→点击平滑进行次平滑采集→确定→数据链（左下角中间，如使用电台为“外部数据链",手机卡则为“内置网络"）→内置网络、、“选择服务器”里面选择中海达广州或中海达广州，“分组号和小组号”分别为位数和位数，小组号要求小于→其他→差分模式(）→电文格式（三星，双星）→（右上角）,其余默认即可。

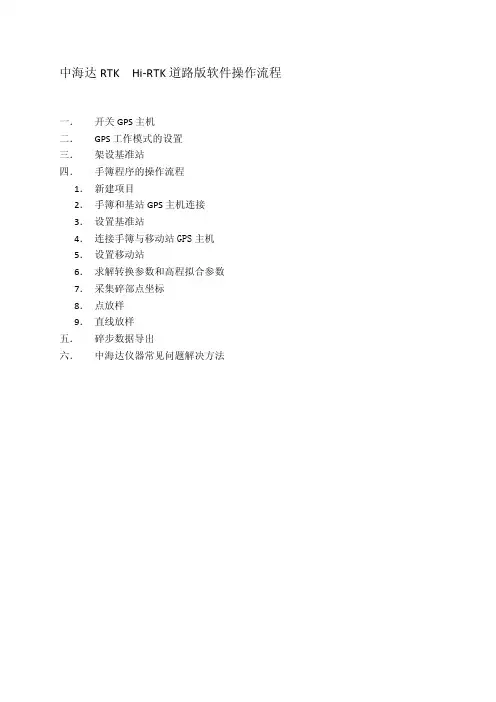

中海达RTK Hi-RTK道路版软件操作流程一．开关GPS主机二．GPS工作模式的设置三．架设基准站四．手簿程序的操作流程1．新建项目2．手簿和基站GPS主机连接3．设置基准站4．连接手簿与移动站GPS主机5．设置移动站6．求解转换参数和高程拟合参数7．采集碎部点坐标8．点放样9．直线放样五．碎步数据导出六．中海达仪器常见问题解决方法一、开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二、控制面板按键图解主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
按键和指示灯的功能和含义分别是：V8系统面板控制和指示说明图2 主机控制面板按键图工作方式: ●亮○灭数据链:控制面板操作说明：1）、功能键操作说明:1、双击 F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次 F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
2）、指示灯操作说明:1、电源灯(红色): “常亮”：正常电压：内电池>7.2V, 外电>11V“慢闪”：欠压: 内电池≤7.2V，外电≤11V“快闪”：指示电量：每分钟快闪 1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、架设基准站对中、整平基座，连接好GPS各连接线。
基准站架设点必须满足以下要求：（1）、高度角在10-15度以上开阔，无大型遮挡物；（2）、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；（3）、位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短。
数字测图原理与方法实验报告
班级 15地理信息科学组长王志明
组员田光绪、张畅、宋召芬、魏振国、魏兵杰日期 2017.5.20
【实验名称】 RTK碎部点测量
【目的与要求】①学会使用全RTK完成某一测区的数字测图任务
②了解并熟练掌握RTK的操作方法与技巧
③学会根据手绘草图与外业采集的数据内业制图
【仪器和工具】 RTK（基准站接收机、移动站接收机、PS236手簿）、对中杆、草图与铅笔
【主要步骤】
（1）启动GeoMaxSurvey程序
（2）新建任务
（3）GeoMaxSurvey界面及其操作
（4）设置基准站
（5）设置移动站
（6）采集已知点并校准，进行坐标系转换
（7）开始地形点数据采集
【测量路线草图】
【观测数据及处理】
【体会及建议】
在此次实验中，我组成员精诚合作，分工明确，以最短的时间，高效率得完成了本次试验。
期间深刻地体会到了测量人员的辛苦，也加深了对RTK测量的认知与了解。
相信以后我们能做得更好。
【教师评分】。
中海达V60操作步骤- -其他GPS可参考一、GPS-RTK 定点测量特点：适用于工作量大（一天搞不定的），基站信号可以覆盖整个测区时采用，省去了重复对点的麻烦。
1、于合适位置做两个控制点，距离不用太远，一个用于架设基站（Y1），一个用做检验点(Y2)；2、新建项目，检查椭球转换、平面转换、高程拟合是否为无；3、于固定点架设仪器，整平对中，3次测量仪器高求平均值；4、基准站设置：输入仪器高，平滑，查看分组号、频道、高度角（10-15）、波特率、电文格式等；5、移动站设置：分组号、高度角、波特率、电文格式等要与基站一致，手簙出现固定解就ok 了。
6、对点并求改正参数，找到两个已知坐标的控制点，测量并参数求解，K 值越接近1越好（1.0000X 或0.9999X ），然后顺便复测下控制点，误差通常小于2cm ，这样就可以开工了。
收工前测量Y2的坐标并记录。
7、第二天测量时，在Y1点架设基站，量取仪器高；手簙连接基站输入新的仪器高（千万不要平滑），设置后测量检验点Y2，满足限差后即可工作，不用再次对点。
可以建立新项目，不过记得先把改正参数导出来，导入到新项目中。
二、GPS-RTK 任意点测量特点：适用于小区域测绘工作，省去了对中整平、量取仪器高等步骤。
1、于合适位置架设基站，无需对中整平，固定即可；2、新建项目，检查椭球转换、平面转换、高程拟合是否为无；3、基准站设置：平滑，查看分组号、频道、高度角（10-15）、波特率、电文格式等；4、移动站设置：分组号、高度角、波特率、电文格式等要与基站一致，手簙出现固定解即可。
5、对点并求改正参数，找到两个已知坐标的控制点，测量并参数求解，K 值越接近1越好（1.0000X 或0.9999X ），然后顺便复测下控制点，误差通常小于2cm ，这样就可以开工了。
6、第二天工作时，重复以上过程。
三、注意事项1、数据导入手簙：A 、放样点表（.csv 文件格式）[mame N E Z]B 、控制点表（.csv 文件格式）[name N E Z ]C 、放样点导入到手簙中：（1）将excel 表格中的数据整理另存为放样点.csv 格式；导入手簿。
