中海达V30RTK使用手机卡内置网操作说明络

中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。

一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。

二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。

如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。

再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。

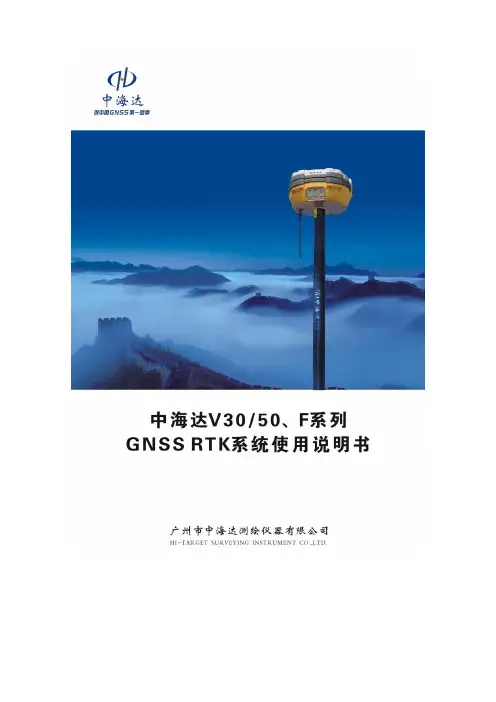

手册修订情况修订日期修订次数说明2010年5月1中海达V30/50、F系列GNSS RTK系统使用说明书版本目录序言本章节介绍：■引言■相关信息■技术支持■您的建议引言欢迎使用中海达V30/50、F 系列GNSS RTK 系统使用说明书，此说明书适用于V30\V50\F61\F62\F66 GNSS RTK 系统。

本说明书是以V30 GNSS RTK 系统为例，对如何安装、设置和使用GNSS RTK 系统进行描述。

即使您使用过其它型号的GNSS RTK 系统，为了您能更好的使用V30 GNSS RTK 系统，中海达建议您仔细阅读本说明书。

如果您对GNSS RTK 系统不了解，请查阅中海达的官方网站：3G3G200m3G3G65摄氏度-40摄氏度控制面板 上下控制面防护螺丝位电池正电池负八芯插喇叭通信模凸五星损突电池通信模块弹针电源连接螺模块连接手机差分天线防护Clo Ope卫星灯状态灯电源灯电源键功能键功能键●64MHD。

您可以使用随机配置的Y型数据线的USB口与计算机连接，使用U盘操作方式将静态数据下载到您的电脑上。

提示：当储存卡空间不足，数据灯（状态红灯）快闪，并将停止记录数据。

现有的数据文件不会被覆盖。

RTK数据存储iHand 10手簿和GIS+手簿都可以通过蓝牙或电缆线连接中海达V30接收机，当设置完成开始工作以后，采集到的RTK数据存储在手簿的存储卡里，可通过随机配置的手簿数据线将RTK数据下载到您的电脑上。

欲了解更多有关手簿的信息，请阅读GIS+和iHand 10手簿说明书。

复位接收机超长按F1，复位主板。

警告：复位主板将使接收机第一次锁星时间变长，并需要重新设置接收机的工作模式。

恢复出厂设置超长按F2，恢复出厂参数设置，各功能模块自动诊断及恢复。

以下是不同工作模式下的出厂设置参数：工作模式出厂设置参数静态卫星高度角：10°采样间隔：5秒数据链模外挂式GSM网络运营商：CMNET 网络模式：ZHD 通信方式：GPRS IP：端口：9000 用户组号：0020001小组号：001警告：确保仪器需要恢复出厂设置时才可进行此操作，否则您当前的设置将丢失。

中海达rtk使用说明一．开关GPS主机二．GPS工作模式的设置三．电台频道设置四．GPS主机面版灯含义五．Dolphin手簿操作说明六．架设基准站七．手簿与GPS主机的连接（蓝牙无线连接）八．手簿程序的操作流程(转换参数配合高程拟合法) 1．新建项目2．设置基准站3．断开手簿与基准站GPS主机4．添加控制点5．连接手簿与移动站GPS主机6．移动站设置7．采集碎部点坐标8．求解转换参数和高程拟合参数9．点放样10．测量成果的导出九．附录1．卫星检验2．接收机复位3．设置高程拟合模式说明4．连接程序的安装5．手簿常用快捷键功能一览表6．求解七参数的操作7．计算两点间距离8．计算校正参数9．直线放样10．HD-POWER操作程序的升级一、开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二、控制面板按键图解主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。

按键和指示灯的功能和含义分别是：V8 CORS RTK 系统面板控制和指示说明图2 主机控制面板按键图工作方式: ●亮○灭方式卫星灯（单绿灯）信号灯（双灯之绿灯）基准站● ○移动站○ ●静态● ●类型卫星灯（单绿灯）信号灯（双灯之绿灯）内置UHF ● ○内置GSM ○ ●外挂● ●电台频道:频道电源灯(单红灯) 卫星灯（单绿灯）信号灯（双灯之绿灯）数据灯（双灯之红灯）0 ○ ○ ○ ○1 ● ○ ○ ○2 ○ ● ○ ○3 ● ● ○ ○4 ○ ○ ● ○5 ● ○● ○6 ○ ● ● ○7 ● ● ● ○8 ○ ○ ○ ●9 ● ○ ○ ●A ○ ● ○ ●B ● ● ○ ●C ○ ○ ● ●D ● ○ ● ●E ○ ● ● ●F ● ● ● ●控制面板操作说明：一、功能键操作说明:1、双击F (间隔>0.2S，小于1S)，进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。

2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。

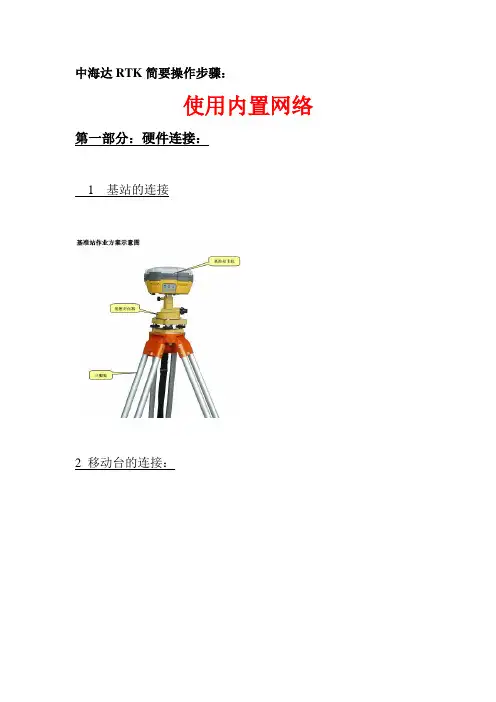

中海达RTK简要操作步骤：使用内置网络第一部分：硬件连接：1 基站的连接2 移动台的连接：第二部分：软件的快速上手第一步：新建项目文件：在手簿中打开Hi-rtk road软件：单机项目，新建一个项目：输入项目名称，再点击左上角项目信息，选坐标系统进去之后在点击椭球，在当地椭球中选中我们需要的坐标系统；再点击投影，在投影方法中选当地的投影方式，一般三度带，在下面的中央子午线中输入当地的中央子午线，还有东向加常数，其他的千万不要改动（比如：大连城建坐标系：中央子午线121：30，东向加常数：30000）；保存。

第二步：连上GPS，设置基站如下面的步骤直接连接就行；到这一步后，点击设置基准站首先在位置中点击平滑，完了在数据链，选择内置网络（此处框诶的参数不变，分组号是有七味数字组成的，前四位随便，后三位小于255，小组号跟分组号的后三位一样就可以了）；最后在其他选项中对应的输入 RTK,CMR ;高度截止角5到15度；点击确定；基站设置成功。

第三步：断开GPS 后再连上移动台：（手簿跟基准站断开）断开后连接后再进行连接GPS步骤，连上移动台后点击设置移动台：这里的参数跟基准站的要完全一致才能收到信号等单点变成固定就可以了。

第四步：校点（求参数）先进入测量界面，采集一个点，记住点号，如下面三张图在进入参数界面：点击参数计算选择三参数再点击添加，在源点中把刚才采集的PT0点调出来，在目标中输入我们已知的该店的当地坐标（也可以事先输入再调出来）。

最后保存。

再点击结算，出现结果后，确定。

就可以正常的进行碎步采集，放样了。

如下图在点名楚输入已有的点名直接放样；或是在下面的坐标框中输入坐标进行放养，或是在右边的123处找出点放养1箭头处表示放养的目标点，2号处表示的是离点的远近，即提示，3是当前GPS的位置，点击4处可以进行采集点。

中海达GPS操作流程中海达GPS操作步骤一：仪器架设与连接：基准站、移动台注意基准站与移动台的模式。

连续按两下F键为更改主机模式，然后按一下进行模式更改。

更改完成按I电源键完成。

注意必须在主机锁定卫星的前提下进行软件操作。

基准站架设点必须满足以下要求：1、高度角在15度以上开阔，无大型遮挡物；2、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；3、在用电台作业时，位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短；4、至少两个已知坐标点（已知点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校已知点的正确性）；5、不管基站架设在未知点上还是已知点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。

二：手簿软件操作1.新建项目：点击【项目】→【新建】→输入项目名→【√】一般以当天日期为项目名，方便数据导出时查找。

2.参数设置：一定要按项逐一进行检查、更改。

源椭球一般为WGS-84，目标椭球和已知点一致，如果目标坐标为自定义坐标系，则可以不更改此项选择，设置为默认值：“北京-54”。

3.连接GPS：通过蓝牙连接GPS基准站。

点击【连接】，点击【搜索】出现机号后，选择机号，点击【连接】,如果连接，成功会在接收机信息窗口显示连接GPS 的机号。

4.设置基准站：点击【平滑】，平滑完成后点击右上角【√】。

（注：基站在换到另外的一个区域作业有些情况下可能会失锁或则假锁定，你看到的卫星灯还是一直在闪，此时你只需要点下设置基准站。

主机就会立：数据链:外部数据链，其他：差分模式：RTK，电文格式：sCMRx，高度截止角，10-15即锁定卫星。

）电台模式。

启用GLONASS。

点击确定。

屏幕会显示已知点。

设置基准站完毕(查看主机差分灯是否每秒闪一次红灯，如果用电台时，电台收发灯每秒闪一次，如果正常，则说明设置成功)。

手机卡（网络模式）：数据链：内置网络。

中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。

一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。

二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。

如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。

再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。

中海达RTK简易操作流程简易操作流程1、架设基准站、设置好GPS主机工作模式、开机。

2、翻开手簿软件、新建工程、设置坐标系统参数、连接基准站、设置好基准站参数，使基准站发射信号。

3、连接移动站，设置移动站，使得移动站接收到基准站的数据，并到达固定解。

4、移动站到点上测量出窄带固定解状态下的点原始坐标。

5、根据点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。

6、翻开坐标转换参数，那么RTK测出的原始坐标会自动转换成当地坐标。

7、到另外你至少一个点检查所得到的当地坐标是否正确。

8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。

9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。

10、将数据经过手薄传输到电脑中，进行后续成图操作。

其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。

由于大局部情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。

一般情况下，可以根据条件的不同而使用不同的坐标转换方法，主要转换方法有：平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验，而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同。

下面就RTK在使用不同的转换方法时的作业步骤做详细说明。

一：平面四参数转换+高程拟合法〔工程用户通用方法〕 1、架设基准站基准站可架设在点或未知点上〔注：如果需要使用求解好的转换参数，那么基准站位置最好和上次位置要一致，翻开上次新建好的工程，在设置基准站，只需要修改基准站的天线高，确定基准站发射差分信号，那么移动站可直接进行工作，不用重新求解转换参数〕基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰〔200米内没有微波站、雷达站、手机信号站等，50米内无高压线〕；c、在用电台作业时，位置比拟高，基准站到移动站之间最好无大型遮挡物，否那么差分传播距离迅速缩短；d、至少两个坐标点〔点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校点的正确性〕；e、不管基站架设在未知点上还是点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。

中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。

一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。

二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。

如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。

再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。

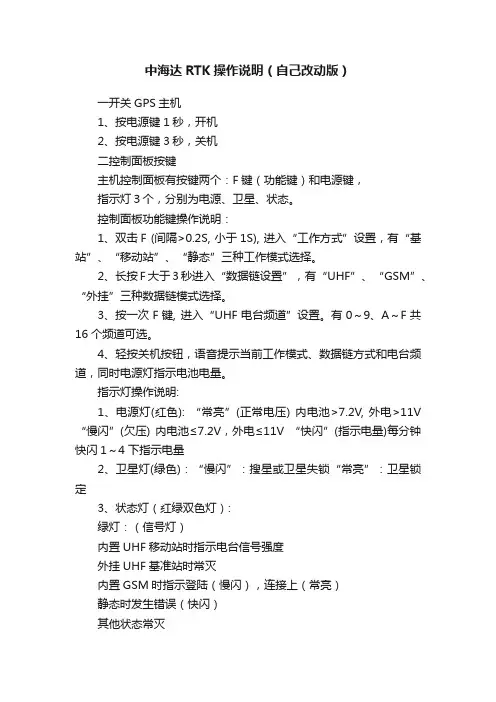

中海达RTK操作说明（自己改动版）一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。

控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。

2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。

3、按一次F键, 进入“UHF电台频道”设置。

有0～9、A～F共16个频道可选。

4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。

指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。

作静态使用，则所有主机均设为静态方式。

作RTK使用，若用常规UHF 电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS 移动站方式。

特性：主机一旦设置好后，以后开机则默认为上次设置。

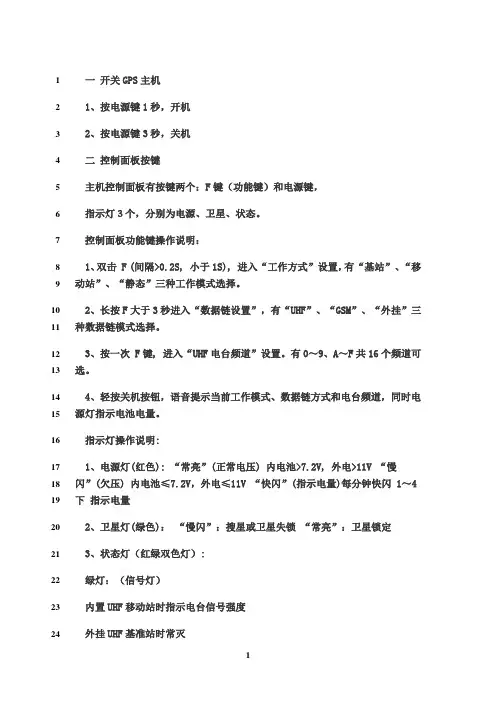

一开关GPS主机11、按电源键1秒，开机22、按电源键3秒，关机3二控制面板按键4主机控制面板有按键两个：F键（功能键）和电源键，5指示灯３个，分别为电源、卫星、状态。

6控制面板功能键操作说明：71、双击 F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移8动站”、“静态”三种工作模式选择。

92、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三10种数据链模式选择。

113、按一次 F键, 进入“UHF电台频道”设置。

有0～9、A～F共16个频道可12选。

134、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电14源灯指示电池电量。

15指示灯操作说明:161、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢17闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪 1～4 18下指示电量192、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定203、状态灯（红绿双色灯）:21绿灯：（信号灯）22内置UHF移动站时指示电台信号强度23外挂UHF基准站时常灭24内置GSM时指示登陆（慢闪），连接上（常亮）25静态时发生错误（快闪）26其他状态常灭27红灯:（数据灯）28数据链收发数据指示（移动站只提示接收，基站只提示发射）29静态采集指示30三、开关机指示说明：31开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方32式的语音提示33关机长按电源键3S所有指示灯灭关机音乐34一、 GPS工作模式的设置35目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、36移动站、静态或GPRS设置。

作静态使用，则所有主机均设为静态方式。

作RTK 37使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内38置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移39动站设为内置GPRS移动站方式。

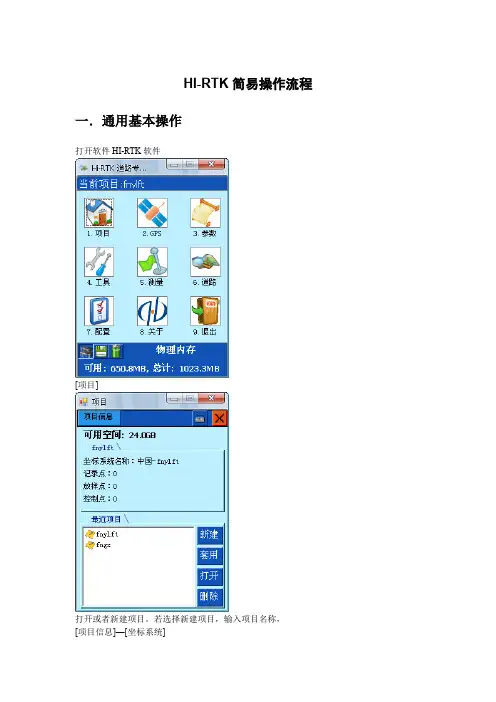

HI-RTK简易操作流程一．通用基本操作打开软件HI-RTK软件[项目]打开或者新建项目。

若选择新建项目，输入项目名称，[项目信息]—[坐标系统]在文件后面可以输入这个坐标系统的名称，“中国-”不动，后面可以输入坐标系统的名称。

1．椭球选项中，源椭球选择WGS-84，当地椭球选择要用的椭球，例如北京54或者国家80，有些地方坐标的系统的参考椭球也是北京54或者国家80，这个要注意！2．投影投影方式选择需要的投影方式，六度带计算中央子午线为6n-3，计算三度带中央子午线为3n，其中n为带号。

如果是自定义投影可以根据所在地输入。

在国内一般使用这几种投影方式，其它投影不常用。

3．椭球转换、平面转换、高程拟合如果第一次架设基准站，没有转换参数的情况下，椭球转换、平面转换、高程拟合都选择无。

说明：椭球转换也就是七参数转换，有布尔莎模型、莫洛登斯基三参数、一步法。

布尔莎模型、莫洛登斯基三参数模型是从WGS84到国家坐标系统之间的转换；一步法模型是从WGS84坐标系统转换到地方坐标系统。

以上设置好之后，点保存，把坐标系统中的所有参数保存下来，最后退出。

点[GPS]选项，弹出下面图形。

[接收机信息]—连接GPS ，在手簿后面选择您手簿的型号，如果使用是GIS+手簿，使用蓝牙连接，端口选择5，波特率选择19200，在GPS类型中选择您的GPS类型。

如果连接方式是用线缆，在连接后面选择串口，端口选择4，其他都一样。

最后点连接。

二．基准站架设架设的未知点上[接收机信息]—[基准站设置]在位置选项卡中。

在点名后输入基准点点名，（如果点库有了这个点，可以调用。

）在天线后面输入基准站的天线高，一般是斜高。

等卫星锁定后，点平滑，仪器采集当前点坐标做为发射坐标。

在数据链选项卡中，数据链如果是外挂电台选择外部数据链；如果内置电台发射，数据链选择内置电台，电台频道设置一个作为发射如果用的是手机卡作业，数据链选择内置网络，使用中海达网络设置如下图所示，IP和端口号都固定，分组号前四位是区号，后面三位不超过255，小组号数值设置不超过255。

中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评,下面以GIS+手簿道路版本为例,简要说明其操作流程;一、软件界面HI-RTK为九宫格菜单,每个菜单都对应一个大功能,界面简洁直观,容易上手,如图1图1其中1、2、3、5项为重点使用项目,基本涵盖了碎部测量和各种放样功能,版本增加了向导功能,该功能可以引导新手从新建项目开始到测量进行设置,由于其他版本并没有此项功能,因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程;二、使用流程1、新建项目点击“项目”图标,进入项目设置界面,如图2图2点击“新建”图标,进入输入界面,如图3图3版本默认了将当天日期作为新建项目名称,如果不想用,也可以自己输入要用的名称,界面上的“向上箭头”为大小写切换,“123”为数字字母切换,输入完毕后点击“√”,新建项目成功,点击“×”,返回九宫格菜单;如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面,界面显示为坐标系统名称,以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置,如图5图5首先设置椭球,源椭球为默认的“WGS84”,当地椭球则要视工程情况来定,我国一般使用的椭球有两种,一为“北京54”,一为“国家80”工程要求用哪个就选哪个,点击框后面的下拉小箭头选择;再设置投影,方法为：点击屏幕上“投影”,界面显示了“投影方法”以及一些投影参数,如图6图6工程一般常用高斯投影,高斯投影又分六度带、三度带、一点五度带等,选什么要视工程情况而定,工程需要三度带就选三度带,需要注意的是如果工程需要一点五度带则要选择“高斯自定义”,选择方法也是点击显示框右边的下拉小箭头选择,选择好投影方法后,我们要修改的是“中央子午线”,修改方法是双击中央子午线的值,再点击右上角“×”旁边的虚拟键盘按钮,调出小键盘修改,注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带,中央子午线经度L=120度此图为有七参数的情况下,坐标系统之间的转换坐标系转换问题对于坐标系的转换,给很多GPS的使用者造成一些迷惑,尤其是对于刚刚接触的人,搞不明白到底是怎么一回事;我对坐标系的转换问题,也是一知半解,对于没学过测量专业的人来说,各种参数的搞来搞去实在让人迷糊;在我有限的理解范围内,我想在这里简单介绍一下,主要是抛砖引玉,希望能引出更多的高手来指点迷津;我们常见的坐标转换问题,多数为WGS84转换成北京54或西安80坐标系;其中WGS84坐标系属于大地坐标,就是我们常说的经纬度坐标,而北京54或者西安80属于平面直角坐标;对于什么是大地坐标,什么是平面直角坐标,以及他们如何建立,我们可以另外讨论;这里不多罗嗦;那么,为什么要做这样的坐标转换呢因为GPS卫星星历是以WGS84坐标系为根据而建立的,我国目前应用的地形图却属于1954年北京坐标系或1980年国家大地坐标系；因为不同坐标系之间存在着平移和旋转关系WGS84坐标系与我国应用的坐标系之间的误差约为80,所以在我国应用GPS进行绝对定位必须进行坐标转换,转换后的绝对定位精度可由80提高到5-10米;简单的来说,就一句话,减小误差,提高精度;下面要说到的,才是我们要讨论的根本问题：如何在WGS84坐标系和北京54坐标系之间进行转换;说到坐标系转换,还要罗嗦两句,就是上面提到过的椭球模型;我们都知道,地球是一个近似的椭球体;因此为了研究方便,科学家们根据各自的理论建立了不同的椭球模型来模拟地球的形状;而且我们刚才讨论了半天的各种坐标系也是建立在这些椭球基准之上的;比如北京54坐标系采用的就是克拉索夫斯基椭球模型;而对应于 WGS84坐标系有一个WGS84椭球,其常数采用 IUGG第17届大会大地测量常数的推荐值;WGS84椭球两个最常用的几何常数：长半轴：6378137±2m；扁率：1：之所以说到半长轴和扁率倒数是因为要在不同的坐标系之间转换,就需要转换不同的椭球基准;这就需要两个很重要的转换参数dA、dF;dA的含义是两个椭球基准之间半长轴的差；dF的含义是两个椭球基准之间扁率倒数的差;在进行坐标转换时,这两个转换参数是固定的,这里,我们给出在进行84—〉54,84—〉80坐标转换时候的这两个参数如下：WGS84>北京54：DA:-108；DF:WGS84>西安80：DA: -3 ；DF: 0椭球的基准转换过来了,那么由于建立椭球的原点还是不一致的,还需要在dXdYdZ这三个空间平移参量,来将两个不同的椭球原点重合,这样一来才能使两个坐标系的椭球完全转换过来;而由于各地的地理位置不同,所以在各个地方的这三个坐标轴平移参量也是不同的,因此需要用当地的已知点来计算这三个参数;具体的计算方法是：第一步：搜集应用区域内GPS“B”级网三个以上网点WGS84坐标系B、L、H值及我国坐标系BJ54或西安80B、L、h、x值注意都是BL值,不同的椭球,同一点BL值也不相同;注：B、L、H分别为大地坐标系中的大地纬度、大地经度及大地高,h、x分别为大地坐标系中的高程及高程异常;各参数可以通过各省级测绘局或测绘院具有“A”级、“B”级网的单位获得;第二步：计算不同坐标系三维直角坐标值;红虚线部分计算公式如下：X=N+HcosBcosLY=N+HcosBsinLZ=N1-e2+HsinB不同坐标系对应椭球的有关常数详见下表：项目 WGS84坐标系 BJ54坐标系西安80坐标系Ae2注：X、Y、Z为大地坐标系中的三维直角坐标；A为大地坐标系对应椭球之长半轴；e2为大地坐标系对应椭球第一偏心率； N为该点的卯酉圈曲率半径,N=A/1-e2sin2B1/2；H=h+x,该处H为BJ54或西安80坐标系中的大地高第三步：求出DX,DY,DZ;即利用WGS84坐标系的X、Y、Z值,减去我国坐标系的对应值,得出实现坐标系统转换的三个参数;有了这三个参数可完成绿虚线部分应算出WGS84与北京和西安坐标系两套参数;将转换得到的三个公共点的北京54空间坐标X,Y,ZBJ54和WGS-84空间坐标X,Y,ZWGS84代入七参数模型中,求解七个参数;第四步：参数验证;参数计算之后必须对其进行验证;验证的方法是在应用区域内选择5个以上水准点进行实测,实测值与测绘部门提供的理论值对比,如果最大误差不大于15米,平均误差不大于10米,则计算出的参数可以使用,否则要重新计算或查找出现问题的原因;对了,还有一个很重要的事情,要在位置格式的地方,选择用户自定义方式,输入如下参数：中央经线：视当地经度确定；投影比例：1；东西偏差：500000；南北偏差：0在这里面中央经线的确定很重要,根据实际所在地不同而有所和差异;至于这些参数的实际意义么,还是另外开题写吧,那也是不少的内容呢;注高斯投影分带方式及中央子午线判断图8、9图8图9设置好投影参数后,将椭球转换、平面转换、高程拟合全设为无,如图10、11、12图10图11图12设置方法都是点击“转换模型”框右边的下拉小箭头进行选择,选择完后,点击界面“保存”按钮,再点击弹出窗口的“OK”,点击界面右上角“×”退出参数设置,回到九宫格界面3、连接GPSGIS+手簿和RTK主机使用蓝牙连接,并在连接后对RTK主机进行设置,操作流程如下:点击九宫格界面“”图标,进入接收机信息界面,图13图13版本连接GPS有两种操作,一为点击屏幕左上角“接收机信息”的按钮,在下拉菜单里选择“连接GPS”,二为直接点击屏幕右下的“连接GPS”按钮,现在在使用的版本中,只有版本有方法二,其余版本右下没有“连接GPS”按钮,操作后,即进入连接参数设置界面,如图14图14图14界面所显示的参数,即为连接GPS的默认参数,检查好参数没有问题了之后,点击屏幕右下角的“连接”按钮,进入蓝牙搜索界面,点击界面“搜索”按钮,直到屏幕上出现将要连接的RTK基站已经架好并已开机的机身码后,点击“停止”,再点选好要连的机身号,让蓝色选择条选到要连的机身号上,再点击“连接”,如图15图15连接上仪器后,画面跳回“接收机信息”界面,此时屏幕中“GPS未连接”的字样变成了连接上的RTK基站的机身号,此时,点击左上角“接收机信息”按钮,在下拉菜单里点选“设置基准站”,进入设置基准站界面,如图16图16我们看到,在界面左下角有“位置、数据链、其他”三个按钮,我们必须一样一样做出设置,首先设置“位置”,在“位置”界面,我们点击“平滑”按钮,画面跳入采集界面,如图17图17当屏幕右下角文字变成“开始”时,点击屏幕右上角的“√”按钮,此时画面跳回图16,从上到下依次为点名、天线、B、L、H,点名默认Base,我们也可修改成自己想要的,一般不必修改,天线默认斜高,可不用修改,BLH则是我们刚才点击平滑时采集的当前点的经纬度坐标,此时我们点击画面上的“数据链”按钮,进入数据链设置界面,如图18图18在图18的界面上,数据链的内容框右边也有一个下拉箭头,点击它就可以选择数据链的模式,有三种模式可选一为内置电台,二为内置网络,三为外部数据链,我们一般使用内置网络或是外部数据链,下面以使用外部数据链为例：点击数据链内容框边的下拉箭头,选择外部数据链;如果我们使用内置网络,如图19图19使用中海达网络前几项设置与图上一致,需要修改的是分组号和小组号,分组号为七位后三位不得大于255,小组号为三位,也不得大于255;设置号数据链后,点击“其他”按钮,进入其他设置界面,如图20图20其他设置时,差分模式选RTK,电文格式常见的有,,CMR等等,一般都可以任选其中一种,高度截止角10到15度之间可任选,设置好后点右下角的“确定”按钮,有弹出窗口显示设置成功,点击弹出窗口的“OK”当看见屏幕最上方的“单点”变成“已知点”,再看基站的收发灯正常闪烁一秒一闪,就表示基准站设置成功了,这时候点击界面的“×”,回到图13界面,点击左上角“接收机信息”,在下拉菜单里选“断开GPS”断开与基准站的蓝牙连接;设置移动站,用手簿连接移动站,连接方法与连接基准站一样,连接成功后,点击左上角的下拉菜单,选择设置移动站,进入移动站设置界面,如图21图21我们可以看到,在设移动站界面,有“数据链”和“其他”两项设置,前面我们说过,设置基准站时我们以外部数据链为例,如果基准站用了外部数据链,则说明使用电台作为数据链,所以移动站的数据链我们要把它设成内置电台,频道呢则设成与发射电台一致的频道;如果基站用内置网络,则移动站的数据链也要用内置网络,并且所有设置都要和基站一样;设好数据链后,点击“其他”按钮,进入“其他”设置界面,如图22图22电文格式我们要选择与基准站一致,高度截止角设在10到15度之间即可,发送GGA不用管,直接默认,设好后点击“确定”,当设置成功的对话框弹出后,点击弹出窗口的OK钮,再点击右上角的“×”,一直退至九宫格菜单;3、碎部测量点击九宫格菜单的“5.测量”图标,进入测量界面,如图23图23在测量界面的上方,我们看到的是解状态图22显示“单点”处、卫星状态图22显示00-00处、电池情况的图标,当我们前面的设置都正确,并且卫星条件可以进行测量时,图22中显示“单点”处应该显示为“固定”,表示解状态为RTK固定解,只有在固定解的状态下,我们才能进行测量工作, 要采集当前点,我们点击屏幕右侧的小红旗或者按F2,即可进入保存界面,如图24图24在本界面,我们可以编辑点名、天线高、注记等信息,编辑完成后点击“√”保存,画面返回测量界面,重复上述操作,即可进行下一个点的保存;4、求解四参数和高程拟合在我们使用RTK时,我们没有启用任何参数所得到的直角坐标往往是不准确的,所以我们还有一个很重要的步骤就是求解参数,参数有几种,工程上常用的一般就是四参数和高程拟合,求解四参数之前,我们必要的条件是：在测区至少要有两个以上的已知点;求解过程如下：首先是外业,用移动站在两个已知点上采集两个没有参数的坐标,其次就是内业的操作,流程如下：退出测量界面,在九宫格菜单中点击“3.参数”,进入参数界面,再点击左上角下拉菜单,选择“参数计算”,画面跳入参数计算界面,如图251、由于GPS所采用的坐标系为WGS-84坐标系,而在我们国家,实际工作中所使用都是BJ-54,国家-80,或地方坐标系,因此存在WGS-84和当地系统之间的转换问题;2、参数转换一般分为两种形式：平面坐标系之间的转换：四参数、校正参数椭球之间的转换：三参数,七参数图25点击“添加”,添加一组坐标,如图26图26界面中“源点”为我们未启用参数时采集回来的已知点坐标,“目标”为真正的已知点坐标,点击“源点”右边的,进入点列表,如图27图27点击点库框右边的下拉箭头,选“记录点”,点击点名框右边下拉箭头选出刚才测的已知点坐标,选好后点“√”如图28图28点击保存,画面跳回坐标点对界面,如图29图29同样的方法添加下一个点,如图30图30点击右下角“解算”,得到结算结果,如图31图31这时,我们可以参考计算结果,缩放值越接近1越好,一般要有或者以上才是合格的,旋转要看已知点的坐标系是什么,如果是标准的54或者80点,则旋转一般只会在几秒内,超过了就是不理想了,如果已知点是任意坐标系,旋转没有参考意义,平面残差小于,高程残差小于基本就可以了,计算结果合格后,我们点击“运用”,启用这个结果,画面跳入坐标系统界面,我们可以查看一下,之前都为“无”的“平面转换”和“高程拟合”是否已启用,如图32、33图32图33检查好后,点击“保存”,跳出对话框问是否覆盖,选是,提示保存成功后点击“×”退出到九宫格界面,再进入“5.测量”界面,即可开始工作,此时得到的坐标就是和已知点相同坐标系的我们需要的直角坐标;5、放样RTK的另一大功能就是方便快捷的放样,放样一般分为点放样和线放样,下面先讲点放样;点放样从架设基站直到求解完参数工作与碎部测量完全相同,完成以上步骤后,我们就可以输入放样点进行放样工作,首先,在测量界面点击左上角下拉菜单,选择“点放样”,进入放样模式,如图34图34点击左下角,进入放样点输入,如图35图35依次输入点名、X、Y、H,打钩,进入放样指示,如图36图36按照界面指示,找到放样点位置,再点击输入下一个放样点;如果事先已在放样点库输入放样点坐标,则可以点击进入列表调出放样点进行放样;如何在放样点库和控制点库输入坐标会在下面讲到;6、放样点库和控制点库的输入在测量界面点击左上角下拉菜单选择“放样点库”或“控制点库”即可进入点库,如图37、38图37图38在点库里点击添加点,如图39图39依次输入点名xyh,里程不用输,打钩即可,然后重复添加下一个,控制点也是同样在控制点库内添加;下面介绍一下线放样,同样,在测量界面点击左上角的下拉菜单,选择“线放样”,如图40图40进入到此界面,点击,选择线的类型,如图41图41以直线为例,点击“直线”按钮,进入直线编辑,如图42图42定义线段有两种,一为两点定线,一为一点加方位角,用两点,则定义起点和终点,我们可以手工输入,也可以点击进点库中选择,定义完成后打钩,用一个点的话,我们点击“一点+方位角”前面的小圆圈选择它,再定义起点和方位角,同样定义完成后打钩,进入放样指示,如图43图43如图,导航界面上的K2149+表示离线路起点有多远,Dist表示偏离线路两侧有多远,负为左偏,正为右偏;6、移动站连接CORS连接CORS,我们不需要自己架设基准站,只需要有移动站即可,移动站设置如下：首先用手簿连接移动站,在移动站设置里,我们要把数据链设成内置网络,然后要把CORS站的IP和端口设对,再设置CORS源节点、用户名、密码,以上这些参数都是要从CORS运营机构得到,下面以广西测绘局CORS为例,如图44、45图44图45设置完数据链,点击“其他”,设置差分电文等,如图46图46差分电文格式要选择与源节点一致,截止角10到15度,GGA前打钩,一般选1,设好后点确定,提示设置成功后,进入测量界面,出现固定解后即可求解参数并开始工作;。

中海达（海星达）V30GPS定位设备、RTK操作流程(一)RTK操作流程一、新建项目:项目----新建----输入项目名----确认----项目信息----坐标系统----椭球----源椭球WGS84，当地椭球----投影----投影方法:高斯自定义----输入中央子午线----保存----关闭界面至主页面二、设置基准站1、点击GPS----连接GPS----连接----选择基准站仪器编号(如没有点搜索，等出现所需仪器编号的时候，一定要先点“停止”再连接)点击连接键----(连接过程中有两个读条显示，第二条读条走完后，基准站会发出“叮咚”响声，说明连接成功)2、点击如图:界面界面界面(1) 界面中，任意输入;输入基准站天线量取位置到基准站正下方地面的距离;然后点击:待右下角按钮变为后，点击右上角(2) 界面中:a) 如使用外挂电台，则选为 b) 如使用内置电台(仅V30/A8/H32豪华版/IRTK 配有内置收发电台)，则选为，任意设置。

c) 如使用SIM手机卡(注:SIM卡最好选用中国移动的全球通或动感地带卡。

神州行卡慎用)，按图设置设置完成后，点击。

(其中分组号为7位数字，一般我们按如下习惯输入:前四位为所在地区区号，区号不够四位的，在前面加0，后三位为1-255之间的任意数字，不够三位的在前面加0，如001,012;小组号一般跟分组号后三位一致。

其它选项按图输入)(3) 界面，如图设置(其中，高度截止角一般为10-15之间。

会根据接收机类型自动勾选)----都设置完成后，点击----点击完成设置并退回主界面。

三、设置移动站一、点击GPS----连接GPS----连接----选择基准站仪器编号(如没有点搜索，等出现所需仪器编号的时候，一定要先点“停止”再连接)点击连接键----(连接过程中有两个读条显示，第二条读条走完后，基准站会发出“叮咚”响声，说明连接成功) 2、点击如图:界面界面 (1) 界面中:a) 当基站使用外挂电台或内置电台时，移动站必须使用内置电台模式，数据链如图设置，频道与基准站一致。

中海达RTK简要操作步骤一、GPS-RTK的简单原理：实时差分定位就是在一个已知点上安置一台GPS接收机（基准站），利用已知坐标和卫星星历计算出观测值的校正值，并通过无线电通讯设备（称之为数据链）将校正值发送给移动中的GPS接收机（移动台），移动台利用校正值对自己的GPS观测值进行矫正，以消除卫星钟差，接收机钟差，大气层电离层和对流层的折射误差，提高观测精度。

GPS-rtk应用此原理，工作需要做的三大部分：第一，把其中一个主机设为基准站，另外的设为移动台；第二，需要设置无线电传输方式（即数据链传输方式），中海达V30是高端设备，提供了三种不同的传输方式：手机卡模式（GSM），内置电台模式（UHF），外挂数据链模式，其中手机卡模式又可选配GPRS,3G等不同的手机卡；第三，调整好基准站和移动台对应的数据链和差分电文格式让其能收发正常，求得参数，进行工作。

二、中海达RTK基本操作步骤：注意：记住这个步骤1-项目；2 GPS；5 测量；3-参数；5-测量；即12535的步骤，下面的操作按照这个步骤来的（打钩的）：如图：3 演示用的是手机卡模式的数据链，其他的在补充中说明（一）在到现场测量之前,我们可以完成的作业：搞清楚当地的中央子午线，东向加常数，当地椭球（北街54还是国家80还是地方坐标系），投影方式（三度带还是六度带或自定义）————这些一般业主会提供。

（二）现场测量（以第一次用rtk为例说明每一步的操作，当我们把参数求完，熟练之后大部分的步骤可省略）1、在手簿中打开Hi-rtk road软件：单机项目，新建一个项目：输入项目名称，再点击左上角项目信息，选坐标系统进去之后在点击椭球，在当地椭球中选中需要的坐标系统；图1-3所示：图一图二图三再点击投影，在投影方法中选当地的投影方式，一般三度带，在下面的中央子午线中输入当地的中央子午线，还有东向加常数，其他的千万不要改动。

点击保存，图4-6所示：图4 图5 图62 退回到ROAD软件主界面单击gps(图7)78 9进去之后是8，点连接GPS，到9界面，依箭头所示设好手簿类型连接方式，端口，波特率，gps类型，点连接；下一个界面是搜索仪器号的界面，这里由于是演示下做的，没这个界面，搜到仪器号后选上所要连接的仪器号，再点击连接，就进入下面的界面8：89 10连上之后8界面显示仪器号（3005145），还有对号所示的区域，包括注册到期，工作模式等，我们先要设置这只基准站，点击到9界面，点击位置，在“天线”中量取基准站仪器高输入，然后点击“平滑”，进入10界面，下面箭头所示的数字表示平滑10次，等变成开始后点对号确定，可以看到在BLH中有坐标进去，再点击数据链；进入下面的界面11：111213在11中按箭头所示的设置成一样的格式跟数据，在大对号所示的分组号中设置一个长度为7位的数字，并且最后三位小于255，小组号跟分组号的后三位相同点击运用，再点“其他”到12，按图所示差分模式选择：RTK，电文格式选择：CMR，高度截止角15以下，点击确定按钮，到13，在13中箭头1所示的“已知点”表示基站设置成功（12中这里是无解），后面的“00-00”在现场操作是会变成“00-15”的字样，后面俩箭头表示的是电量：绿色的表示手簿的电量，左边是基站的电量（当连上移动台后表示的是移动台的电量）。

中海达RTK手簿操作说明书1 新建项目在一个新测区，首先要新建一个项目，存储测量的参数，将其设置均保存到项目文件中（*.prj）。

同时软件自动建立一个和项目名同名的文件夹，包括记录点库、放样点库、控制点库都放到坐标库目录Points文件夹中。

*.stl:记录点库；*.skl:放养点库；*.ctl:控制点库。

Main.Prj:项目文件，项目的名称就是项目文件夹的名称。

CC-PRJ.dam:坐标转换参数的备份。

“可用空间”：显示当前手簿中剩余的空间（单位：兆）。

【新建】：新建一个项目，同时新建一个文件夹，所有和项目有关的文件都存在文件夹中。

【套用】：套用原有项目的参数并新建一个项目。

【打开】：打开项目（*.project）。

【删除】：删除所选择的项目。

2 基准站设置设置基准站主要设定基准站的工作参数，包括基准站坐标、基准站数据链等参数。

1、基准站位置：设定基准站的坐标为WGS-84坐标系下的经纬度坐标(注:基准站坐标中的H是椭球高,由于主板需要的是其内部模型下的水准高,所以我们需要先获得其水准模型在该位置处的高程异常值，这也就要求我们设置基准站的时候需要GPS为可测量状态)。

中误差一般在架设基准站,我们也可以通过【平滑】进行采集,获得一个相对准确的WGS-84坐标进行设站(注:任意位置设站,不意味着任意输入坐标,务必进行平滑多次后进行设站,平滑次数越多,可靠度也越高)。

如果基准站架设在已知点上，也可以通过输入已知点的当地平面坐标，按【应用到BLH】转换成WGS-84经纬度坐标（注：这种做法只适用于BJ-54,GJ-80等国家坐标系，或已经知道对WGS-84转换参数的地方坐标系），当地坐标可通过点击右端【点库】按钮从点库中获取。

【平滑】：即单点定位求平均数，平滑次数默认为10次。

【应用到BLH】：平面坐标和经纬度坐标之间转换。

【计算三参数】：用于计算当地坐标和WGS-84坐标之间的三参数，只有进行过平滑采集，按钮才可用，使用时，在XYH处输入已知点的平面坐标，点击【平滑】按钮，然后点击【计算三参数】按钮，就可以求出当地坐标和WGS-84之间的转换关系。

中海达RTK简要操作步骤一、GPS-RTK的简单原理：实时差分定位就是在一个已知点上安置一台GPS接收机（基准站），利用已知坐标和卫星星历计算出观测值的校正值，并通过无线电通讯设备（称之为数据链）将校正值发送给移动中的GPS接收机（移动台），移动台利用校正值对自己的GPS观测值进行矫正，以消除卫星钟差，接收机钟差，大气层电离层和对流层的折射误差，提高观测精度。

GPS-rtk应用此原理，工作需要做的三大部分：第一，把其中一个主机设为基准站，另外的设为移动台；第二，需要设置无线电传输方式（即数据链传输方式），中海达V30是高端设备，提供了三种不同的传输方式：手机卡模式（GSM），内置电台模式（UHF），外挂数据链模式，其中手机卡模式又可选配GPRS,3G等不同的手机卡；第三，调整好基准站和移动台对应的数据链和差分电文格式让其能收发正常，求得参数，进行工作。

二、中海达RTK基本操作步骤：注意：记住这个步骤1-项目；2 GPS；5 测量；3-参数；5-测量；即12535的步骤，下面的操作按照这个步骤来的（打钩的）：如图：3 演示用的是手机卡模式的数据链，其他的在补充中说明（一）在到现场测量之前,我们可以完成的作业：搞清楚当地的中央子午线，东向加常数，当地椭球（北街54还是国家80还是地方坐标系），投影方式（三度带还是六度带或自定义）————这些一般业主会提供。

（二）现场测量（以第一次用rtk为例说明每一步的操作，当我们把参数求完，熟练之后大部分的步骤可省略）1、在手簿中打开Hi-rtk road软件：单机项目，新建一个项目：输入项目名称，再点击左上角项目信息，选坐标系统进去之后在点击椭球，在当地椭球中选中需要的坐标系统；图1-3所示：图一图二图三再点击投影，在投影方法中选当地的投影方式，一般三度带，在下面的中央子午线中输入当地的中央子午线，还有东向加常数，其他的千万不要改动。

点击保存，图4-6所示：图4 图5 图62 退回到ROAD软件主界面单击gps(图7)78 9进去之后是8，点连接GPS，到9界面，依箭头所示设好手簿类型连接方式，端口，波特率，gps类型，点连接；下一个界面是搜索仪器号的界面，这里由于是演示下做的，没这个界面，搜到仪器号后选上所要连接的仪器号，再点击连接，就进入下面的界面8：89 10连上之后8界面显示仪器号（3005145），还有对号所示的区域，包括注册到期，工作模式等，我们先要设置这只基准站，点击到9界面，点击位置，在“天线”中量取基准站仪器高输入，然后点击“平滑”，进入10界面，下面箭头所示的数字表示平滑10次，等变成开始后点对号确定，可以看到在BLH中有坐标进去，再点击数据链；进入下面的界面11：111213在11中按箭头所示的设置成一样的格式跟数据，在大对号所示的分组号中设置一个长度为7位的数字，并且最后三位小于255，小组号跟分组号的后三位相同点击运用，再点“其他”到12，按图所示差分模式选择：RTK，电文格式选择：CMR，高度截止角15以下，点击确定按钮，到13，在13中箭头1所示的“已知点”表示基站设置成功（12中这里是无解），后面的“00-00”在现场操作是会变成“00-15”的字样，后面俩箭头表示的是电量：绿色的表示手簿的电量，左边是基站的电量（当连上移动台后表示的是移动台的电量）。
