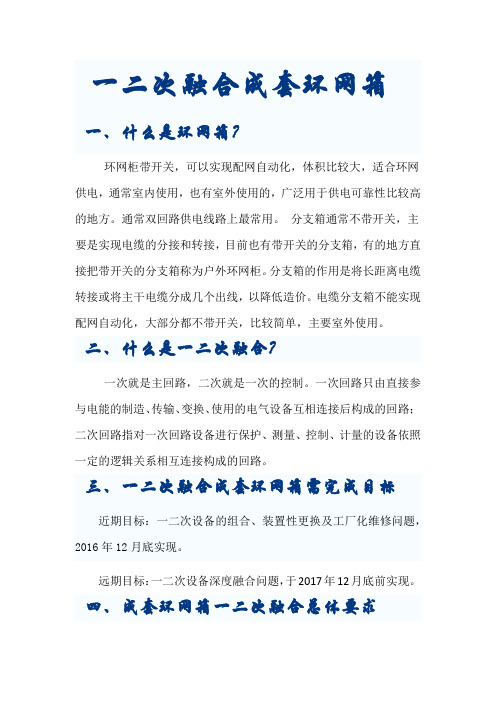

一二次融合成套环网箱 一、什么是环网箱？环网柜带开关，可以实现配网自动化，体积比较大，适合环网供电，通常室内使用，也有室外使用的，广泛用于供电可靠性比较高的地方。
通常双回路供电线路上最常用。
分支箱通常不带开关，主要是实现电缆的分接和转接，目前也有带开关的分支箱，有的地方直接把带开关的分支箱称为户外环网柜。
分支箱的作用是将长距离电缆转接或将主干电缆分成几个出线，以降低造价。
电缆分支箱不能实现配网自动化，大部分都不带开关，比较简单，主要室外使用。
二、什么是一二次融合？一次就是主回路，二次就是一次的控制。
一次回路只由直接参与电能的制造、传输、变换、使用的电气设备互相连接后构成的回路；二次回路指对一次回路设备进行保护、测量、控制、计量的设备依照一定的逻辑关系相互连接构成的回路。
三、一二次融合成套环网箱需完成目标近期目标：一二次设备的组合、装置性更换及工厂化维修问题，2016年12月底实现。
远期目标：一二次设备深度融合问题，于2017年12月底前实现。
四、成套环网箱一二次融合总体要求总体要求：近期，环网单元C+V+母线PT+集中式DTU，DTU单元与环网柜成套供货。
统一环网箱预留DTU安装空间尺寸，统一DTU的面板和指示，采用电子式或电磁式互感器两种方案。
远期：环网单元C+V+母线PT电源（含供电PT、后备电源、通信模块）+分散式DTU 安装在各单元间隔内，采用电子式互感器方案。
五、一二次融合成套环网箱一体化系统环网箱一体化：C+V+母线PT+集中式DTU及其外箱体+航插+电缆及其组成设备一整套；DTU及其组成元件一套。
六、一二次融合成套环网箱案例（环网箱DFW-12内装SF6气体柜HSM6-12）。
HSM6-12环网箱生产工艺流程编写：朱婷婷审核：刘一鸣批准：刘欢金红苏电气科技有限责任公司4.2以图纸尺寸要求或施工单为依据。
4.3装配前准备4.3.1备齐工具、工装及所需的各种零部件（包括外协、外购件）及辅助材料。
4.3.2所需工装、工具应及时反馈车间领导或寻求相关部门协助解决。
4.4施工中，工件不允许任意推拉。
所使用平台或台板应平整、清洁，无利器及杂物。
吊装工件时应注意安全和以不损伤工件为前提。
在当天结束工作或暂时停止装配工作时，对关键件或关键部位应进行防盗、防尘、防碰处理。
确保装配件清洁、整齐，同时对人不构成安全隐患。
4.5装配工在装配前应对所装配零部件进行外观、型号规格等确认、检查。
发现问题应及时通告相关人员，不宜私自处理。
4.6密封零部件的安装:先装好平垫、弹垫后，预紧螺母或螺丝,再用扳手按对角、循环顺序，均匀紧固全部螺母或螺丝，直到弹簧垫圈压平或密封面基本相贴为止。
预紧力矩规定如下：表一螺柱力矩备注(N.m)lbf.ftM66-8 5.5M813-1410M1018-20144.7各工序应自检、互检、巡检和终检。
5装配过程标记处数更改文件号签字日期HSM6-12充气柜装配工艺守则5.1铝型材底架装配5.1.1要求铝型材表面无明显划伤或碰伤，尺寸符合图纸要求；5.1.2要求在平台或水平地面上装配保证其平面度和垂直度；5.1.3装配公差应控制在±0.5之内；5.1.4紧固件紧固程度以弹簧垫圈压平为止，架体不允许变形或松动；5.2铝型材底架与充气箱体组装5.2.1底架上先预装高强度六角螺栓，然后吊装不锈钢箱体使其安装孔对准底架相应螺栓方向，缓慢小心调节使螺栓穿入连接孔；5.2.2调整箱体，使其相对于底架左右对称，每边约缩进5mm,前端面平齐；5.2.3紧固箱体，使其在外力作用下不可移动，然后检查装配位置是否符合要求。
5.3充气箱体装配5.3.1充气箱体装前检查：5.3.1.1螺柱根部焊位要求圆整、无划伤、周边无飞溅毛刺;5.3.1.2螺柱螺牙无损伤且无飞溅物存在；5.3.1.3密封面要求光洁，不能有划伤痕迹或粘附飞溅物等。
一二次融合成套环网箱安全操作规程一、背景介绍一二次融合成套环网箱是一种重要的装备，广泛应用于渔业、水产养殖等领域。
为了确保工作人员的安全和装备的正常运行，制定一套详细的安全操作规程至关重要。
二、操作流程2.1 穿戴防护装备在操作一二次融合成套环网箱之前，务必穿戴好以下防护装备：•安全帽：保护头部，防止物体的直接打击；•护目镜或面罩：保护眼睛，防止颗粒物和飞溅物的伤害；•口罩：呼吸防护，防止吸入有害气体和颗粒物；•防护手套：保护双手，防止受伤或污染；•防护服：避免身体暴露在有害物质中。
2.2 检查设备在进行操作之前，需要对一二次融合成套环网箱进行全面的检查，确保设备完好无损、安全可靠。
主要包括以下方面的检查：•网箱结构：检查网箱的整体结构是否牢固，无松动或破损情况；•网孔状态：检查网孔是否清洁，无大块堵塞物；•附件完整性：检查附件的完整性，如连接器、锁具、拉链等；•环网绳索：检查环网绳索是否完整、牢固，无断裂或脱落情况；•升降装置：检查升降装置的运行是否正常，无异常声音或卡阻现象。
2.3 安全操作步骤1.安装环网绳索：将环网绳索牢固地连接到一二次融合成套环网箱的各个角落，并确保绳索的张力均匀。
2.升降装置调整：将一二次融合成套环网箱通过升降装置升起至适当高度，并通过调整升降装置的高低限位开关来固定箱体的位置。
3.将鱼或水生动物放入网箱：将需要存放或运输的鱼或水生动物轻放入网箱，并确保密封性。
4.网箱附着：确定一二次融合成套环网箱与其他结构物的附着方式，并牢固固定。
5.安全下降：通过升降装置将一二次融合成套环网箱缓慢降下，直至完全静止，并检查箱体是否牢固。
6.完成操作：完成一二次融合成套环网箱的使用后，将其升起并拆除附着物，然后将其妥善存放或移除。
三、安全注意事项•操作人员在操作过程中应集中注意力，严禁分心或参与其他危险行为。
•操作人员应定期维护和保养一二次融合成套环网箱，及时清理污物和修复破损。
•严禁在一二次融合成套环网箱上进行超负载操作，以免损坏设备或对人造成伤害。
一二次融合成套环网箱1、产品介绍
产品背景
国网公司为贯彻国家发改委和能源局相关文件精神，落实国网公司党组工作部署，解决配电网规模化建设改造中增量设备配电自动化覆盖以及一二次设备不匹配
的问题，同时实现线损“四分”（分区、分压、分元件、分台区）同期管理目标，扎实推进10（20/6）千伏同期分线线损管理，不断提高线损管理精益化水平，提升国网公司经营效益，提出配电设备一二次融合技术方案
产品特点
环境适应能力强
——全工业级设计,严酷等级达到户外Ⅳ级
——良好的电磁兼容设计，内部测试满足IV级要求；
——现场安装、调试方便；
——后期维护方便、费用少，提供远程维护。
功能丰富、性能卓越
——多种通讯口，双以太网、4串口、支持光纤、无线路由通信；
——支持目前流行规约，GB101、GB104、CDT、MODBUS等；
——支持通信对时，≦5S，守时精度≦2S/天；
——支持国网通信数据加密（168号文）；
——控制4路、6路、8路开关设备，及隔离开关和接地刀闸；
——支持环境温度湿度监控；
——具备谐波分析功能；支持“三遥”功能、模拟量精度达到0.2/0.5级；——具备多种保护功能，短路过流、单相接地；
——80点故障录波和故障报文上传；
——支持多种电压/功率操作电源，电池活化；
——支持电磁互感器或电子式互感器接入；
2、典型设计
1、一二次融合成套环网箱由环进环出单元、馈线单元、母线设备（TV）单元、集中式DTU单元、外箱体、连接电缆等构成。
2、所有环进环出单元、馈线单元的电源、电流、遥信、遥控等回路采用标准化接口设计，通过二次航空插头汇总于DTU单元的航插室；母线设备单元的电源、电压等回路通过二次航空插头汇总于DTU单元的航插室。
3、DTU单元柜与开关柜的连接采用电缆双端预制，设备支持热插拔，不同厂家航空插头可互换，可实现DTU单元柜、一次开关本体的整体可更换。
4、DTU实现三遥、计量、相间及接地故障处理、通信、二次供电等功能；计量
采用独立模块，DTU核心单元与其通信采集计量数据。
3、结构尺寸
1.站所终端箱柜不含通信箱外形尺寸不大于600*400*1300（宽深高），含通信箱的外尺寸不大于600*400*1700（宽深高），预留通信箱
高度400mm，按需选配通信箱；
2.户外箱体预留站所终端安装空间不小于800mm*600mm*1800mm （宽×深×高），正面开门的高度不低于1750mm。
3.航空插：
PT柜的接口：供电PT（母线取电）输出，1根电缆，1个4芯航空插头；相/零序电压互感器（母线采集）输出，1根电缆，1个10芯航空插头；开关单元的接口：各间隔电流互感器(保护测量、零序电流、计量)输出、
控制输入与信号接点输出，1根电缆，1个26芯航空插头；
4芯航空插座10芯航空插座26芯航空插座
4、红苏电气一角。
