题目第二章发电机好好学习天天向上，每天进步一点点，做终生汽车维修人！Contents Page目录页发电机9.交流发电机的分类（1）按结构分类1）外装电压调节器式交流发电机在载货汽车和大型客车上应用较普遍,如东风EQ1090型载货汽车使用的JF132型交流发电机,解放CA1O91型载货汽车使用的JF1522A型交流发电机等。
2）整体式交流发电机（内装电压调节器式）内装电压调节器式交流发电机多用于轿车,如一汽奥迪、上海桑塔纳等轿车用JFZ1913Z型交流发电机。
3）带泵交流发电机带泵交流发电机多用于柴油车,在发电机后端带有真空制动助力泵,如图2-1所示交流发电机。
（3）按装用的二极管数量分类1）6管交流发电机其整流器由6只硅二极管组成,这种型式应用最为广泛,如东风EQ1090车使用的JF132型、解放CA1O91型车使用的JF1522A、JF152D型交流发电机等。
2）8管交流发电机指具有两个中性点二极管的交流发电机,其整流器总成共有8只二极管,如天津夏利TJ71OO，微型轿车所用的JFZ1542型交流发电机。
3）9管交流发电机指具有三个励磁二极管的交流发电机,其整流器总成共有9只二极管,如北京BJ1022型轻型载货车用的JFZ141型交流发电机。
4）11管交流发电机指具有中性点二极管和励磁二极管的交流发电机,其整流器总成共有11只二极管。
如东风EQ1118载货车用JFW2621型发电机、桑塔纳轿车所用的JFZ1913Z型交流发电机。
5）大众辉腾12管水冷交流发电机，恒定输出190A的电流。
短期峰值输出可达300A。
发电机包含被一个转子绕组激励的6个定子绕组如图2-3、2-4所示。
11.定子总成结构定子总成也称电枢,是由铁芯和三相绕组组成,它的作用是产生和输出三相交流电。
定子槽内置三相对称绕组,每相绕组匝数相等,彼此相差120°相位角度。
三相绕组的一端共同连接在一起,形成发电机的中性点。

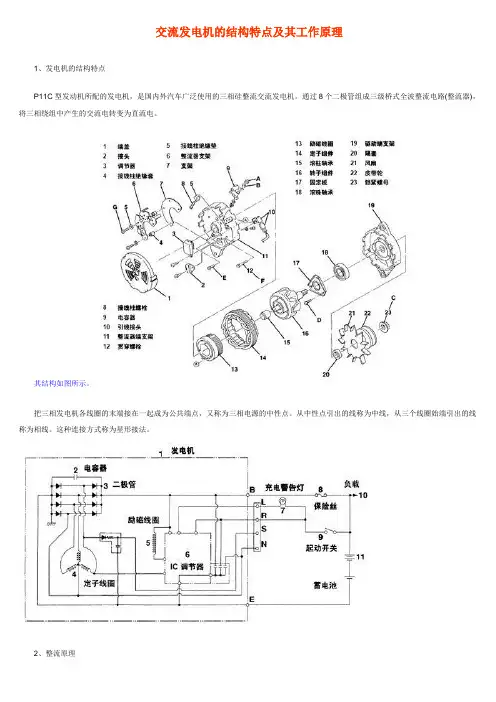

交流发电机的结构特点及其工作原理1、发电机的结构特点P11C型发动机所配的发电机，是国内外汽车广泛使用的三相硅整流交流发电机。
通过8个二极管组成三级桥式全波整流电路(整流器)，将三相绕组中产生的交流电转变为直流电。
其结构如图所示。
把三相发电机各线圈的末端接在一起成为公共端点，又称为三相电源的中性点。
从中性点引出的线称为中线，从三个线圈始端引出的线称为相线。
这种连接方式称为星形接法。
2、整流原理交流发电机发出三相交流电，但汽车上的用电设备和蓄电池都是直流电。
整流器的功能是将交流电转变为直流电。
汽车交流发电机利用硅二极管的单向导电性能，用6只硅二极管组成三相桥式全波整流电路，把交流电转变为直流电。
8管极交流发电机在中性点增加了两个二极管，也称为中性点二极管，这样使发电机的三次谐波在中性点叠加，可将发电机的输出功率提高。
9管极的交流发电机增加了功率较小的激磁管，这样可以用简单的充电指示灯来表示发电机的工作情况，省去了结构相对复杂的继电器。
3、调节器作用发电机的发电量是随着发动机的转速变化而变化的。
当发电机的电压超过恒定值(如28V)时，就需要加以限制。
IC调节器，是将所有元件集成在一个半导体基片(集成电路)上，利用三级管开关电路的作用控制发电机的磁场，在发电机转速变化时保持其输出电压不变。
电压调节器是一负反馈控制，其在某一规定的高压下起作用，若电机电压高于规定值，则减少激磁电流以降低电机输出电压，限制发电机的输出电压不超出某一规定范围。
如：28V的发电机，控制在28±0.30V范围内。
低于上述控制值，调节器不起调节作用，只是磁场线圈通电线路中的一个导体。
集成电路调节器具有体积小、工作可靠、无须维护等特点，故被广泛使用。
4、汽车交流发电机的特性汽车交流发电机的工作特性是以转速为基准，表示发电机输出电流、电压经整流后与转速的关系。
以输出特性曲线来表示发电机的特性。
输出特性是指发电机输出电压保持衡定时（24V发电机规定为28V），发电机转速与输出电流的关系，通过它可以知道发电机在不同转速下输出功率的大小。
