交流发电机的结构及原理发电机是一种将机械能转化为电能的装置。
交流发电机是一种通过电磁感应原理产生交流电的设备。
下面将详细介绍交流发电机的结构和原理。
1.定子：定子是发电机中不动的部分，通常由铁心和定子绕组组成。
铁心是用导磁性材料制成的，它能集中和导向磁感线。
定子绕组是绕在铁心上的一组导线，用于接收磁场的作用力产生电流。
2.转子：转子是发电机中旋转的部分，它通过电机或其他动力源提供机械能来驱动发电机旋转。
转子通常由磁通轴、绕组和集电环组成。
绕组是绕在转子轴上的一组导线，通常采用绝缘材料包裹，以保证电绕组不短路。
3.扇形铁心：扇形铁心是定子的一部分，由一片或数片铁心组合而成，可以集中和引导磁通。
扇形铁心通常用于提高定子的磁通密度和提高发电效率。
4.定子绕组：定子绕组是绕在定子铁心上的一组导线。
定子绕组通常采用三角形或星形连接方式，以提供均匀分布的三相电流。
5.转子绕组：转子绕组是绕在转子轴上的一组导线。
转子绕组通常采用螺旋形或直行形连接方式，以确保转子绕组能顺利与刷子接触。
6.集电环：集电环是固定在转子轴上的一个金属环，作为电流的传导通道，将转子绕组产生的电能传送到外部电路中。
7.轴：轴是连接转子和其他部件的中心支撑部分，它承受着转子的旋转动力，并传输电能到外部。
为了产生交流电流，交流发电机通常采用三相绕组。
三相绕组中的三个绕组分别位于120度的相位差位置，分别与不同的相上的电压变化同步。
当各个相上的绕组接收到不同的感应电动势时，它们的电压和相位差随时间呈正弦变化。
1.当转子旋转时，会在转子绕组中产生感应电动势。
2.扇形铁心把磁场引导到定子绕组上，使其绕组中产生感应电动势。
3.通过定子绕组和转子的相互作用，定子绕组中的电流会产生旋转磁场。
4.旋转磁场使得转子绕组中的电流也产生旋转磁场。
5.转子绕组中的旋转磁场和定子绕组中的旋转磁场相互作用，从而产生电磁感应的力矩，使得转子继续旋转。
6.转子上的集电环通过刷子与电路外部连接，将转子绕组产生的电能传送到外部。

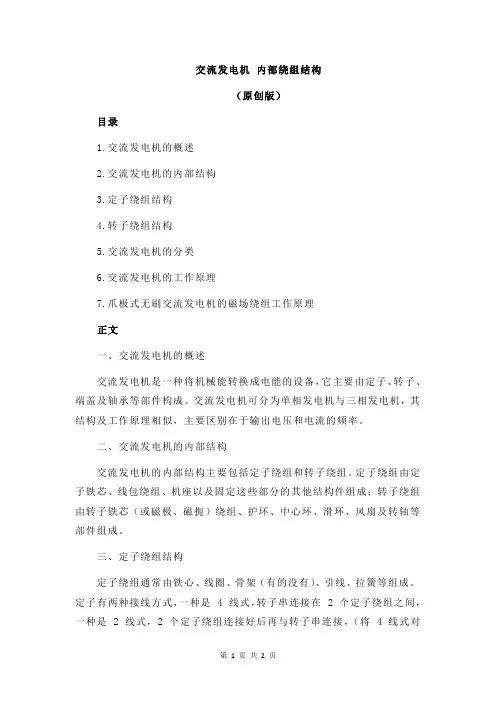

交流发电机内部绕组结构（原创版）目录1.交流发电机的概述2.交流发电机的内部结构3.定子绕组结构4.转子绕组结构5.交流发电机的分类6.交流发电机的工作原理7.爪极式无刷交流发电机的磁场绕组工作原理正文一、交流发电机的概述交流发电机是一种将机械能转换成电能的设备，它主要由定子、转子、端盖及轴承等部件构成。
交流发电机可分为单相发电机与三相发电机，其结构及工作原理相似，主要区别在于输出电压和电流的频率。
二、交流发电机的内部结构交流发电机的内部结构主要包括定子绕组和转子绕组。
定子绕组由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成；转子绕组由转子铁芯（或磁极、磁扼）绕组、护环、中心环、滑环、风扇及转轴等部件组成。
三、定子绕组结构定子绕组通常由铁心、线圈、骨架（有的没有）、引线、拉簧等组成。
定子有两种接线方式，一种是 4 线式，转子串连接在 2 个定子绕组之间，一种是 2 线式，2 个定子绕组连接好后再与转子串连接，（将 4 线式对角的 2 根引线接在一起）。
两种接线方式不同，但可以通用。
四、转子绕组结构转子绕组由转子铁芯（或磁极、磁扼）绕组、护环、中心环、滑环、风扇及转轴等部件组成。
转子的作用是在定子绕组中产生磁场，通过转子绕组的磁场与定子绕组的磁场相互作用，产生感应电势，从而输出电流。
五、交流发电机的分类交流发电机按照总体结构可分为普通型和爪极式无刷型。
普通型交流发电机采用电刷和集电环来完成电流的引出和接续，而爪极式无刷交流发电机则通过磁场绕组产生磁场，无需电刷和集电环。
六、交流发电机的工作原理交流发电机的工作原理是利用定子绕组和转子绕组之间的相对运动产生磁场，当转子在定子绕组内旋转时，转子绕组中的磁场与定子绕组中的磁场相互切割，从而在定子绕组内产生感应电势。
感应电势通过接线端子引出，接在回路中，便产生了电流。
七、爪极式无刷交流发电机的磁场绕组工作原理爪极式无刷交流发电机的磁场绕组是静止的，它通过一个磁轭托架固定在后端盖上，所以，不再需要电刷。
交流发电机的结构及工作原理发电机是一种将机械能转化为电能的设备。
它广泛应用于发电、能量转换和能源供应等领域。
发电机的结构和工作原理是理解发电机运行原理的基础。
本文将详细介绍发电机的结构和工作原理。
一、发电机的结构发电机主要由定子、转子和换向器组成。
1.定子：定子是发电机的静部分，通常由定子心和绕组组成。
定子心是由硅钢片叠压而成的，这种材料可以有效减少磁场损失。
绕组则是环绕在定子心上的导线，通常是由导电材料制成的。
2.转子：转子是发电机的动部分，通常由轴、磁极和励磁线圈组成。
轴是一根连接转子和外部动力设备的旋转轴。
磁极是固定在轴上的永磁体，通常由钢铁或铁磁材料制成，能在旋转时产生磁场。
励磁线圈是绕在磁极上的线圈，用电流激发以增强磁场。
3.换向器：换向器是连接定子和转子的装置，用于交换定子绕组和转子磁极之间的电流和磁场。
换向器的类型有多种，包括复合式、机械式和电子式等。
换向器的作用是确保转子能稳定地旋转，并与定子绕组产生的电流同步。
二、发电机的工作原理发电机的工作原理是基于电磁感应的原理。
当一个闭合电路中的导体在磁场中旋转或磁场在导体中变化时，会在电路中产生电流。
发电机的工作原理可以分为两个阶段：感应阶段和激励阶段。
1.感应阶段：在感应阶段，转子磁极被励磁线圈产生的电流激活，形成一个初始磁场，磁场会弥漫到定子绕组上。
当转子旋转时，转子磁极会与定子绕组的导线相对运动，改变磁场的强度和方向。
由于磁场变化，定子绕组中的电子开始在导线中移动，产生电流。
这个电流被称为感应电流。
2.激励阶段：在激励阶段，感应电流通过换向器传输到定子绕组上，生成一个与转子磁极相对应的磁场。
这个磁场与转子磁极的磁场相互作用，导致转子受到电磁力的作用开始旋转。
同时，由于转子旋转，新的导线将会进入磁场区域，产生新的感应电流，不断增加发电机输出的电流。
总结：发电机的主要结构包括定子、转子和换向器。
其工作原理是基于电磁感应的原理，通过有效地利用磁场变化中的能量来生成电流。
交流发电机的构造与原理一、交流发电机的构造：1.主要构件和部件：-定子：定子是发电机的静子，形状为环形，通常由铁芯和绕组组成。
绕组上绕有若干个分配均匀的线圈。
-转子：转子是发电机的动子，形状为圆柱体，通常由铁芯、线圈和凸极组成。
转子与定子之间的空隙称为气隙。
-集电器：集电器由一个或多个导电环组成，用于将发电机转子电枢绕组的电流引出。
-电磁励磁系统：电磁励磁系统由励磁电源和励磁绕组组成。
励磁电源为发电机提供励磁电流，励磁绕组产生磁场。
-支撑和机壳：支撑系统通常由轴承和机架组成，用于支撑转子和定子，保持其相对位置。
机壳是发电机的外壳，用于保护内部构件和绝缘。
2.工作原理：-励磁：在工作时，励磁电源供电，使励磁绕组电流通过绕组，形成转子绕组上的励磁磁场。
-感应：当交流发电机的转子以一定的转速旋转时，转子绕组将在磁场中切割磁感线，这样就在绕组上感应出交变的电动势。
-引出电流：通过集电器将转子绕组上感应出的电流外接负载，形成电流流动。
-输出电压：根据发电机的设计参数，可以通过改变转子绕组的绕组数、线圈长度和磁场强度等参数来控制输出电压。
二、交流发电机的工作原理：1.动磁定律：根据动磁定律，当一个导体切割磁感线时，将在导体中感应出电动势。
交流发电机中，转子绕组就是切割磁感线的导体，通过转子绕组感应出电动势。
2.洛伦兹力定律：洛伦兹力定律表明，当电流通过导线时，电流将与外磁场相互作用，产生力。
在交流发电机中，当流过转子绕组的电流与励磁磁场相互作用时，将形成一个力矩，使转子绕组旋转。
3.法拉第电磁感应定律：根据法拉第电磁感应定律，当导体中的磁通量发生变化时，将在导体中感应出电动势。
在交流发电机中，由于转子绕组旋转，导致磁场的切割变化，造成在转子绕组上感应出交变的电动势。
4.着磁原理：着磁原理是指在交流发电机中，通过外加的励磁电流在励磁绕组中产生磁场，使转子绕组在磁场中切割，从而感应出电动势。
着磁电流通常通过恒压稳流器调节。
交流发电机的构造一般沟通发电机从整体上看，由一台三相同步沟通发电机和6只硅二极管构成的三相桥式全波整流器所组成。
如图所示：它主要由转子、定子、电刷、整流器、前后端盖、风扇、皮带轮等组成。
(一)转子功用：产生磁场组成：转子由铁心、励磁绕组(又称磁场绕组)爪极和滑环等，如图所示：爪极有两块，每块上有6个鸟嘴型磁极，两块爪极通过细花键压装在转子轴上，爪极间的空腔内装有磁轭。
磁轭有励磁绕组。
(二)定子功用：产生感应电动势组成：定子铁心和定子绕组等，结构如图所示：定子铁心一般由相互绝缘且内圆带槽的环状硅钢片叠成，定子绕组为三相对称绕组，安装在定子铁心的槽内。
三相绕组的连接方法一般采纳星形联结，绕组引线端子共有4个，三相绕组各引一个，中性点引出一个。
为了保证三相定子绕组能够产生频率和幅值相同、相位相差120度电位角的三相沟通电，定子绕组线圈的绕制和在定子铁心槽中的嵌入应符合肯定规律。
(三)整流器作用：将发电机定子绕组产生的三相沟通电变换为直流电。
一般由6只硅整流二极管散热板所组成。
整流二极管的工作电流大、反向耐压值高。
沟通发电机整流二极管有正极管和负极管之分，引出线为正极的二极管称为正极管，引出线为负极的二极管称为负极管。
如图所示。
三个正极管的外壳压装在散热板的三个孔中，这三只正极管的壳体和散热板一起成为发电机的正极，由固定散热板的螺栓(此螺栓与后端盖绝缘)通至外壳外，作为发电机的火线接线柱“B”(“S”、“十”、“A”或“电枢’’)，如图2—5所示。
三个负极管的外壳压装在后端盖的三个孔中，有些发电机装在另外一块散热板上，它们的外壳与发电机外壳一起成为发电机的负极。
硅二极管的安装示意图，如图2—6所示。
(四)端盖和电刷总成沟通发电机的前后端盖均由铝合金压铸或用砂模铸造而成，这是由于铝合金为非导磁性材料，可削减漏磁并具有轻巧、散热性能良好的优点。
为提高轴承孔的机械强度，增加其耐磨性，在发电机端盖的轴承孔内镶有钢套。
交流发电机的结构和工作原理嘿，朋友们！今天咱来聊聊交流发电机这玩意儿。
你可别小瞧它，它就像是一个神奇的小魔法师，能给我们带来源源不断的电能呢！交流发电机啊，它主要是由定子和转子这两个重要部分组成的。
定子呢，就像是一个安静的守护者，稳稳地待在那里；而转子呢，就像个调皮的小孩子，不停地转呀转。
转子里面有磁场，当它转动起来的时候，就会产生变化的磁场，这就好像是一场奇妙的磁场舞会。
这时候定子就发挥作用啦！它上面绕着的线圈就会感受到这个变化的磁场，然后就产生了电流。
你说神奇不神奇？就好像是有人在轻轻拨动着电流的琴弦，奏出了美妙的电能乐章。
咱可以想象一下，交流发电机就像是一个不知疲倦的小工人，一直在那里努力工作着。
它把机械能转化为电能，为我们的生活提供了各种便利。
比如我们家里的电灯能亮起来，电视能播放节目，不都是靠它嘛！你说要是没有交流发电机，那我们的生活得变成啥样啊？那肯定是一片漆黑，啥电器都没法用啦！所以说啊，它可真是我们生活中不可或缺的好帮手呢！而且啊，交流发电机的种类还挺多的。
有小型的，就像个小巧玲珑的宝贝，可以用在一些小设备上；还有大型的，那可真是个大块头，能为工厂、电站等提供强大的电力支持。
在实际使用中，交流发电机也得好好保养和维护呢。
就像我们人一样，也需要关心和爱护呀！要定期检查它的各个部件，看看有没有损坏或者松动的地方。
要是不好好照顾它，它万一“闹脾气”不工作了，那可就麻烦啦！总之呢，交流发电机虽然看起来普普通通，但它的作用可大着呢！它就像是一个默默奉献的幕后英雄，为我们的生活带来了光明和便利。
我们可得好好珍惜它，让它能一直为我们服务下去呀！这就是交流发电机，一个神奇又重要的东西，大家可别小瞧它哦！。

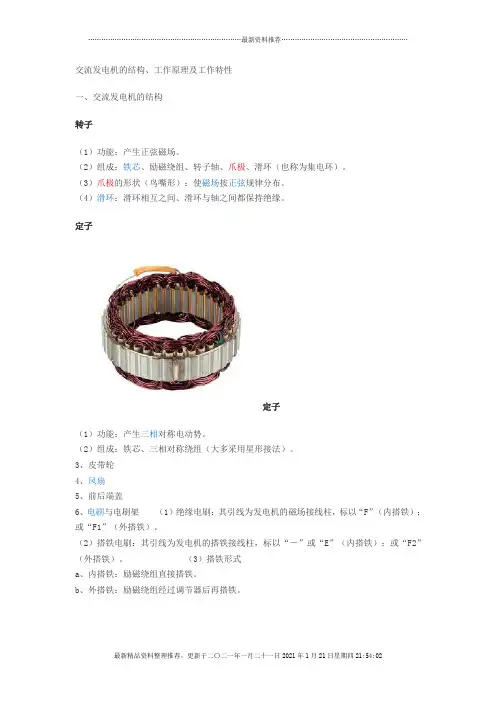

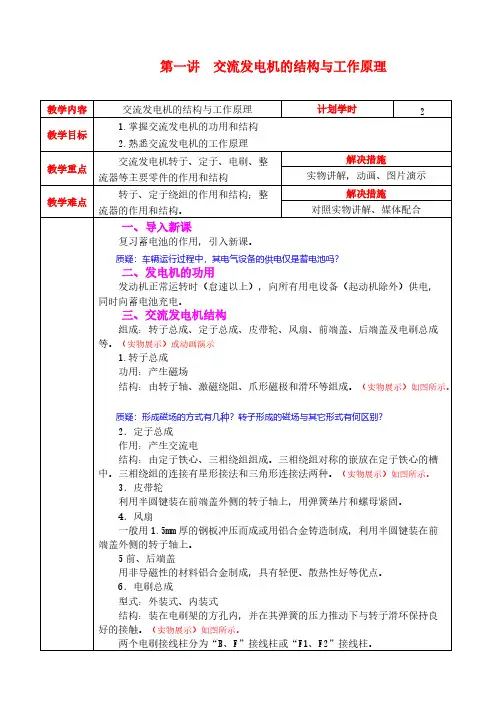

交流发电机的结构、工作原理及工作特性一、交流发电机的结构转子（1）功能：产生正弦磁场。
（2）组成：铁芯、励磁绕组、转子轴、爪极、滑环（也称为集电环）。
（3）爪极的形状（鸟嘴形）：使磁场按正弦规律分布。
（4）滑环：滑环相互之间、滑环与轴之间都保持绝缘。
定子定子（1）功能：产生三相对称电动势。
（2）组成：铁芯、三相对称绕组（大多采用星形接法）。
3、皮带轮4、风扇5、前后端盖6、电刷与电刷架（1）绝缘电刷：其引线为发电机的磁场接线柱，标以“F”（内搭铁）；或“F1”（外搭铁）。
（2）搭铁电刷：其引线为发电机的搭铁接线柱，标以“－”或“E”（内搭铁）；或“F2”（外搭铁）。
（3）搭铁形式a、内搭铁：励磁绕组直接搭铁。
b、外搭铁：励磁绕组经过调节器后再搭铁。
整流桥整流器（1）功能：将定子绕组产生的三相交流电变换为直流电。
（2）组成：六只硅二极管、两个元件板。
（3）特点a、三只正二极管（红色）安装在元件板上，其元件板构成发电机的输出极（正极），即发电机的火线接线柱，标以“B”、“＋”或“A”。
b、三只负二极管（黑色）安装在元件板上，其元件板构成发电机的负极，即发电机的搭铁接线柱，标以“－”或“E”。
（4）八管整流器：所加两管在发电机高速时，可提高发电机的输出功率15％左右。
（5）九管整流器：加装的三个二极管专门用来在自励时供给励磁绕组电流，这三个二极管还可以控制充电指示灯（省去充电指示灯继电器）。
[1]充电指示灯a、作用：既指示发电机及调节器的工作情况，又可以在停车后提醒驾驶员及时关闭点火开关，避免浪费蓄电池电能。
b、状态：励磁绕组他励，充电指示灯亮；励磁绕组自励，充电指示灯灭。
（6）十一管整流器汽车交流发电机 - 工作原理1、发电原理E=Cnφ（E正比于n和φ）2、整流原理（1）任一瞬间，只有一只正二极管和一只负二极管导通，且正、负二极管不会是同一桥中的两只。
（2）发电机中性点接线柱“N”，其中性点电压UN=1/2U（U为发电机输出电压）。
交流发电机的结构与工作原理发电机是一种将机械能转化为电能的设备，广泛应用于各个领域。
其结构和工作原理如下所述。
一、结构发电机的结构包括转子、定子、绕组、滑环、散热器和外壳。
1.转子：转子是发电机的主要部分，由电磁材料或导电材料制成。
转子通常有两种类型：励磁转子和感应转子。
励磁转子由磁铁或电磁线圈构成，提供磁场以激发定子中的电流。
感应转子则通过旋转在磁场中产生感应电流。
2.定子：定子是固定在发电机内部的部件，主要由绕组和铁芯构成。
绕组是由绝缘导线组成的线圈，通过给定绕组电流，产生旋转磁场。
铁芯则提供了绕组的支撑，并增强了磁场的效果。
3.绕组：绕组是发电机中的一个重要部分，由导线制成，承载着产生电能的任务。
绕组根据实际需求，可以包括多个线圈，并连接到外部电源或其他电源，以提供所需的电流。
4.滑环：滑环是连接旋转部分和固定部分的接点，使得转子能够以旋转的方式传达电能。
滑环由导电材料制成，能够有效地传输电流，并保持电路的连续性。
5.散热器：发电机在工作过程中会产生大量的热量，散热器的作用是将这些热量迅速散发出去，确保发电机的正常运行。
散热器通常采用风冷或水冷的方式。
6.外壳：外壳是发电机的外部保护部分，能够保护内部的结构免受外界环境的侵害，并起到美观和防护的作用。
二、工作原理发电机的工作原理基于法拉第电磁感应定律和楞次定律，其工作过程主要包括励磁、感应和输出三个阶段。
1.励磁阶段：通过向励磁转子施加直流电流或交流电流，产生磁场。
这个磁场会传递到定子中，使之处于一个磁场中。
2.感应阶段：当转子开始旋转时，磁场也随之旋转。
由于励磁磁场和转子磁场的互相作用，定子中将产生感应电流。
根据法拉第电磁感应定律，当磁场通过绕组时，导线中就会产生感应电流。
3.输出阶段：定子中产生的感应电流经由绕组导线输出。
通常通过滑环将电流传送到外部电路中。
在外部电路中，感应电流可以用来驱动电动设备或供电给其他设备。
总结起来，发电机的工作原理是:励磁通过给励磁转子通电产生磁场；转子旋转时，磁场也随之旋转，导致定子中产生感应电流；最后，通过滑环将感应电流传输到外部电路，以实现输出电能的功能。
初二物理交流发电机结构与原理分析交流发电机是一种常见的发电设备，广泛应用于各行各业。
它是通过旋转磁场的方式将机械能转化为电能的。
本文将对交流发电机的结构和工作原理进行详细的分析。
一、交流发电机的结构交流发电机主要由定子和转子两部分组成。
1. 定子定子是发电机中不动的部分，它由铁芯和绕组组成。
铁芯通常采用硅钢片制成，以减少磁铁耗散的能量。
绕组由线圈和导线组成，线圈上绕有多个线圈，每个线圈都与一个导线相连。
2. 转子转子是发电机中旋转的部分，它由永磁体或电磁线圈构成。
永磁体通常由稀土磁体或钕铁硼磁体制成，具有较强的磁性。
电磁线圈则通过外部电源供电，产生与定子绕组中的磁场相互作用。
二、交流发电机的工作原理交流发电机的工作原理基于法拉第电磁感应定律，即磁场的变化会产生感应电动势。
1. 电磁感应作用当交流发电机旋转时，转子中的永磁体或电磁线圈产生磁场，并与定子绕组中的磁场相互作用。
这种磁场的变化会在定子绕组中产生感应电动势。
2. 滑环和刷子为了使感应电动势能够顺利传递到外部电路中，交流发电机使用滑环和刷子来连接转子和外部电路。
滑环是一个连续的金属环，固定在转子轴上。
刷子则是与滑环相连的碳刷，用于与滑环接触并传递电流。
3. 原理在交流发电机中，当转子旋转时，磁场的变化引发了定子绕组中的感应电动势，然后通过滑环和刷子传递到外部电路。
外部电路中的负载就会形成电流，从而使发电机能够输出电能。
三、交流发电机的优点和应用交流发电机具有以下优点：1. 输出稳定：由于交流发电机能够通过调整转速和绕组参数来实现输出电压的稳定，因此在各种负载条件下都表现出较好的稳定性。
2. 适应性强：交流发电机可以根据不同的需求调整输出电压和频率，适用于各种不同的应用场景。
3. 造价低廉：与直流发电机相比，交流发电机的制造成本较低，更加经济实惠。
交流发电机广泛应用于各个领域，包括家庭用电、工业生产、交通运输等。
它们为我们的生活和工作提供了可靠的电力支持。
交流发电机的设计与分析交流发电机（Alternating Current Generator，简称AC Generator）是一种将机械能转化为电能的装置。
它采用了电磁感应原理，通过旋转的转子在磁场中产生电动势，从而产生交流电。
本文将从设计和分析两个角度探讨交流发电机的相关内容。
一、设计1. 选材交流发电机的核心部件是转子和定子。
转子通常采用高导磁性和良好导电性的材料，如硅钢片。
定子则需要选择高绝缘性能和良好导电性能的材料，如铜线和绝缘材料。
2. 磁场设计磁场设计是交流发电机设计的重要环节。
一种常见的实现方式是采用永磁体或电磁铁作为磁场源。
在设计中需要考虑磁场的稳定性和均匀性，确保转子旋转时能够产生稳定的电动势。
3. 匹配设计交流发电机的转速和功率输出需要与外部设备匹配。
设计时应根据实际需求确定合适的转速和功率输出，并通过设计转子和定子的参数来实现匹配。
二、分析1. 转子电动势转子在磁场中旋转时会感应出电动势。
电动势的大小与磁场强度、转子的速度、导线圈匝数等因素有关。
可以通过分析这些因素来评估交流发电机的电动势输出。
2. 功率输出交流发电机的功率输出与电动势大小和负载特性有关。
在设计时需要合理评估功率输出的需求，并确保发电机能够稳定输出所需功率。
3. 效率评估发电机的效率是评价其性能的重要指标之一。
一般来说，发电机的效率越高，能够更好地利用输入功率并将其转化为输出电能。
通过对设计方案的分析和优化，可以提高发电机的效率。
总结交流发电机的设计与分析是实现电能转换的关键。
在设计过程中，应注重选材、磁场设计和匹配设计等方面的考虑，以确保发电机的性能和稳定性。
在分析过程中，需要评估电动势、功率输出和效率等指标，从而对发电机的性能进行评估和优化。
通过合理的设计和分析，交流发电机能够更好地满足电能转换的需求。

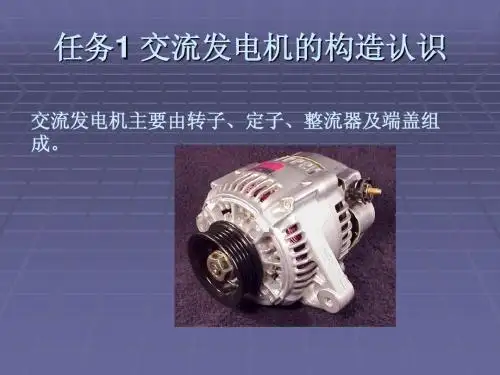

For personal use only in study and research; not for commercial use 交流发电机的结构一、6管交流发电机的结构交流发电机一般由转子、定子、整流器、端盖四部分组成。
J F132型交流发电机组件图见图2-5 aJ F132型交流发电机结构图见图2-5 bJ F132型交流发电机结构图见图2-5 c（一）转子转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图2-6转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。
当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。
当转子转动时，就形成了旋转的磁场。
交流发电机的磁路为：磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。
见图2-7。
2．整流管的安装将正极管安装在一块铝制散热板上，称为正整流板；将负极管安装另一块铝制散热板上，称为负整流板，也可用发电机后盖代替负整流板。
见图2-10。
在正整流板上有一个输出接线柱B（发电机的输出端）。
负整流板上直接搭铁。
负整流板上一定和壳体相联接。
整流板的形状各异，有马蹄形、长方形、半圆形等见图2-11二、8管交流发电机8管交流发电机（如夏利车用）和6管交流发电机的基本机构是相同的，所不同的是整流器有8只硅整流二极管，其中6只组成三相全波桥式整流电路，还有2只是中性点二极管，1只正极管接在中性点和正极之间，1只负极管接在中性点和负极之间。
对中性点电压进行全波整流。
（见图2-14）试验表明：加装中性点二极管的交流发电机在结构不变的情况下可以提高发电机的功率10%～15%。
中性点二极管提高发电机功率的原理：交流发电机中性点电压为三次谐波，随着发电机转速的提高，中性点三次谐波电压也升高。
