华工电力系统自动装置随堂练习总结

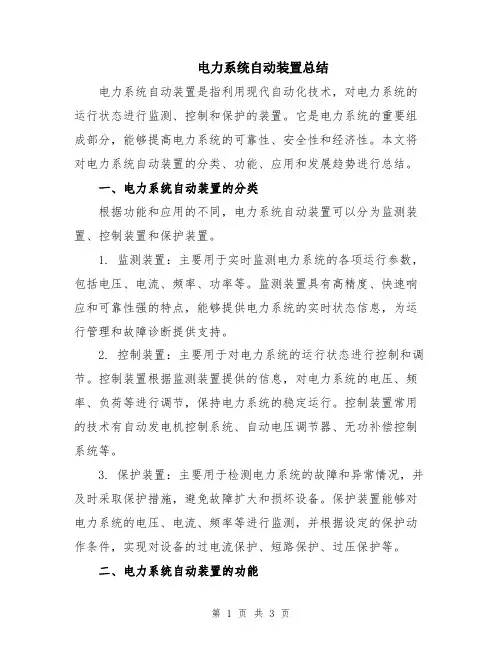

电力系统自动装置总结电力系统自动装置是指利用现代自动化技术，对电力系统的运行状态进行监测、控制和保护的装置。

它是电力系统的重要组成部分，能够提高电力系统的可靠性、安全性和经济性。

本文将对电力系统自动装置的分类、功能、应用和发展趋势进行总结。

一、电力系统自动装置的分类根据功能和应用的不同，电力系统自动装置可以分为监测装置、控制装置和保护装置。

1. 监测装置：主要用于实时监测电力系统的各项运行参数，包括电压、电流、频率、功率等。

监测装置具有高精度、快速响应和可靠性强的特点，能够提供电力系统的实时状态信息，为运行管理和故障诊断提供支持。

2. 控制装置：主要用于对电力系统的运行状态进行控制和调节。

控制装置根据监测装置提供的信息，对电力系统的电压、频率、负荷等进行调节，保持电力系统的稳定运行。

控制装置常用的技术有自动发电机控制系统、自动电压调节器、无功补偿控制系统等。

3. 保护装置：主要用于检测电力系统的故障和异常情况，并及时采取保护措施，避免故障扩大和损坏设备。

保护装置能够对电力系统的电压、电流、频率等进行监测，并根据设定的保护动作条件，实现对设备的过电流保护、短路保护、过压保护等。

二、电力系统自动装置的功能1. 监测功能：实时监测电力系统的运行状态，包括电压、电流、频率、功率等参数，提供数据支持给运行管理和故障诊断。

2. 控制功能：根据监测装置提供的信息，对电力系统的电压、频率、负荷等进行调节和控制，保持电力系统的稳定运行。

3. 保护功能：检测电力系统的故障和异常情况，并采取保护措施，避免故障扩大和损坏设备。

4. 数据采集和分析功能：自动装置可以采集和分析电力系统的运行数据，为运行管理和故障诊断提供支持。

5. 通信功能：自动装置通过通信系统与其他装置进行数据交换和远程控制，实现对电力系统的远程监控和操作。

三、电力系统自动装置的应用1. 发电厂自动装置：对发电机的自动控制和调节，保证发电机的运行稳定和安全。

自动装置这门课虽然是选修，但对于将要进入电力系统工作的同学们来说，这门课对我们以后的工作非常重要。

本课程是实现发电厂、变电站综合自动化的基础。

电力系统自动装置能提高供电的可靠性、保证电能质量、提高系统经济运行水平、减轻运行人员的劳动强度、自动记录故障过程，有利于分析处理事故。

在电力系统中起着非常重要的作用。

通过学习，我对电气工程、电力系统及自动化专业必需的常规自动装置的基础理论知识有了初步的认知，掌握了基本工作原理、特点、操作技能。

第一章 自动装置的构成与数据采集自动装置由硬件和软件组成。

硬件构成形式及特点：微型机系统：控制功能单一、简单；工控机系统：控制功能要求高、软件任务；DCS 和现场总线系统FCS ：分散的多对象的成套监控。

软件包括：信号采集与处理程序、运行参数设置程序、系统管理（主控制）程序、通信程序。

采样是对连续的模拟信号x(t)，按一定的时间间隔Ts ，抽取相应的瞬时值。

采样过程可以看作是脉冲调制过程，采样开关可以看作是调制器。

输入信号与输出信号之间的关系可以表达为••••交流采样不再采用各种以整流为基础的变送器，仅将交流电压、电流信号经过起隔离和降低幅值作用的中间PT 、中间CT 后，仍以交流模拟信号供A/D 进行采样，然后通过计算得到被测量的有效值等需要的参数。

交流采样利用全周波傅立叶算法和FFT 进行计算香农采样定理••()()()()()s s T s x nT x t t x t t nT δδ+∞-∞==-∑max min 212s s T T ϖϖ≥≤即：采样频率必须大于等于原模拟信号频谱中最高频率的两倍。

对输入的信号要先进行前置处理，步骤为：标度变换、有效性校验、线性化处理、数字滤波。

第二章 同步发电机自动并列同步电机并列的基本准则：（1）并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值一般不超过１～２倍的额定电流。

（2）发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

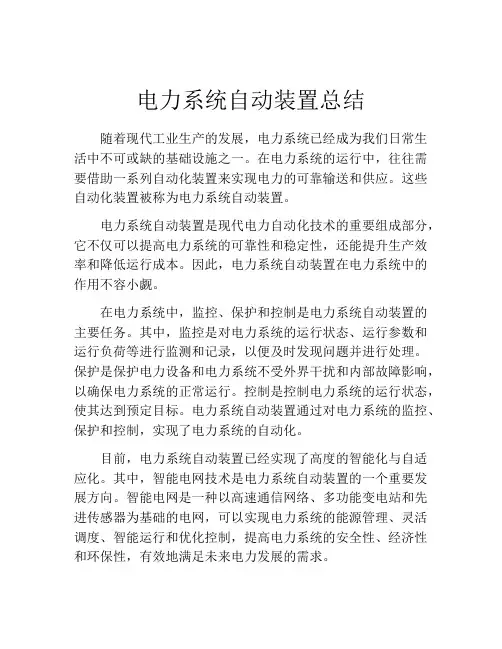

电力系统自动装置总结
随着现代工业生产的发展，电力系统已经成为我们日常生活中不可或缺的基础设施之一。

在电力系统的运行中，往往需要借助一系列自动化装置来实现电力的可靠输送和供应。

这些自动化装置被称为电力系统自动装置。

电力系统自动装置是现代电力自动化技术的重要组成部分，它不仅可以提高电力系统的可靠性和稳定性，还能提升生产效率和降低运行成本。

因此，电力系统自动装置在电力系统中的作用不容小觑。

在电力系统中，监控、保护和控制是电力系统自动装置的主要任务。

其中，监控是对电力系统的运行状态、运行参数和运行负荷等进行监测和记录，以便及时发现问题并进行处理。

保护是保护电力设备和电力系统不受外界干扰和内部故障影响，以确保电力系统的正常运行。

控制是控制电力系统的运行状态，使其达到预定目标。

电力系统自动装置通过对电力系统的监控、保护和控制，实现了电力系统的自动化。

目前，电力系统自动装置已经实现了高度的智能化与自适应化。

其中，智能电网技术是电力系统自动装置的一个重要发展方向。

智能电网是一种以高速通信网络、多功能变电站和先进传感器为基础的电网，可以实现电力系统的能源管理、灵活调度、智能运行和优化控制，提高电力系统的安全性、经济性和环保性，有效地满足未来电力发展的需求。

总之，电力系统自动装置的普及和应用，对于促进电力系统的升级换代和提高电力系统的质量和水平都有着重要的作用。

未来，随着电力技术的不断进步和电力需求的不断增长，电力系统自动装置也将迎来更广阔的发展空间和更灵活的应用模式。

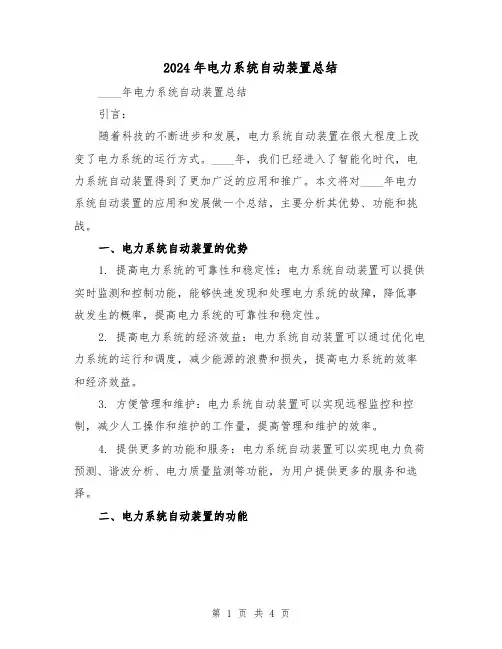

2024年电力系统自动装置总结____年电力系统自动装置总结引言：随着科技的不断进步和发展，电力系统自动装置在很大程度上改变了电力系统的运行方式。

____年，我们已经进入了智能化时代，电力系统自动装置得到了更加广泛的应用和推广。

本文将对____年电力系统自动装置的应用和发展做一个总结，主要分析其优势、功能和挑战。

一、电力系统自动装置的优势1. 提高电力系统的可靠性和稳定性：电力系统自动装置可以提供实时监测和控制功能，能够快速发现和处理电力系统的故障，降低事故发生的概率，提高电力系统的可靠性和稳定性。

2. 提高电力系统的经济效益：电力系统自动装置可以通过优化电力系统的运行和调度，减少能源的浪费和损失，提高电力系统的效率和经济效益。

3. 方便管理和维护：电力系统自动装置可以实现远程监控和控制，减少人工操作和维护的工作量，提高管理和维护的效率。

4. 提供更多的功能和服务：电力系统自动装置可以实现电力负荷预测、谐波分析、电力质量监测等功能，为用户提供更多的服务和选择。

二、电力系统自动装置的功能1. 实时监测和控制：电力系统自动装置可以实时监测电力系统的运行状态和参数，识别和处理电力系统的故障，实现远程控制和调度。

2. 智能调度和优化：电力系统自动装置可以根据电力系统的负荷需求和供应情况，智能地进行电力调度和优化，提高电力系统的效率和可靠性。

3. 预测和分析：电力系统自动装置可以通过数据分析和模型建立，对电力系统的负荷需求和供应状况进行预测和分析，为电力系统的运行和调度提供依据。

4. 安全保护和监测：电力系统自动装置可以实现对电力系统的安全保护和监测，包括对电力系统的电压、电流、功率等参数进行监测和报警，确保电力系统的安全运行。

三、电力系统自动装置的挑战1. 技术难题：电力系统自动装置的应用需要大量的数据和算法支持，对技术水平和人才要求较高，需要不断研发和创新，解决技术难题。

2. 安全隐患：电力系统自动装置的应用需要和其他系统进行联网和通信，存在信息安全和网络攻击的风险，需要加强安全保护和管理。

电力系统自动装置课堂作业（主观题）1、AAT装置有哪两部分组成？各有什么作用？答：AAT装置由低压起动和自动合闸两部分组成。

低压起动部分的作用是：当母线因各种原因失去电压时，断开工作电源。

自动合闸部分的作用是：在工作电源断路器断开后，将备用电源断路器投入。

2、简述AAT装置明备用和暗备用的含义。

(掌握明备用和暗备用的典型一次接线图）答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。

3、什么是重合闸前加速保护？什么是重合闸后加速保护？各具有什么优点？答：重合闸前加速保护仅在靠近电源的线路上装设一套重合闸装置，当线路任一段发生故障时，由靠近电源的线路保护迅速跳闸，而后重合闸装置动作于合闸，如重合于永久故障，再由各线路保护逐段配合跳开故障线路。

优点：重合闸前加速保护切除故障速度快。

重合闸后加速保护是当线路发生故障时，首先按保护的动作时限，有选择的动作跳闸，而后重合闸动作使断路器合闸，同时启动后加速继电器，当重合于永久性故障时，使保护经加速回路迅速跳闸。

优点：重合闸保护有选择性，不会扩大停电范围。

4、双电源线路上采用自动重合闸装置时，需要考虑哪些特殊问题？为什么？答：在双电源线路上采用自动重合闸装置时，必须考虑两个特殊的问题，即故障点断电时间问题和同步问题。

对于故障点断电时间问题，因为当线路发生故障时，线路两侧的继电保护可能以不同的时限跳开两侧的断路器，这种情况下只有两侧的断路器都跳开后，故障点才完全断电，所以重合闸应加较长的延时,即考虑要故障点断电时间问题。

对于同步时间问题，因为当线路发生故障，两侧断路器跳闸后，线路两侧电源之间电动势夹角摆开，甚至有可能失去同步。

所以，后重合侧重合时应考虑是否允许非同步合闸和进行同步检定的问题。

随堂练习提交截止时间：2019-06-15 23:59:59当前页有5题，你已做5题，已提交5题，其中答对4题。

1.(单选题) 电力系统的自动装置的主要作用是（）,保证电网的安全运行、稳定运行和经济运行。

A．对电力系统进行监视。

B．对电力系统进行控制。

C．对电力系统进行保护。

D．对电力系统及其设备进行监视、控制、保护和信息传递。

答题： A. B. C. D. （已提交）参考答案：D问题解析：2.(单选题) 电力系统的自动装置可分为（）两大类。

A．自动操作型和自动调节型B．保护型和控制型C．半自动和全自动D．手动和自动答题： A. B. C. D. （已提交）参考答案：A问题解析：3.(单选题) 电力系统的自动操作型装置可分为（）。

A．半自动操作和全自动操作B．正常操作型和反事故操作型C．保护和控制型D．监视和通信型答题： A. B. C. D. （已提交）参考答案：B问题解析：4.(单选题) 下列装置中，属于正常操作型的自动装置有( )A．备用电源和设备的自动投入装置B．自动重合闸装置C．自动并列装置D．按频率自动减负荷装置答题： A. B. C. D. （已提交）参考答案：C问题解析：5.(单选题) 下列装置中，都属于反事故操作型的自动装置有( )A．自动并列装置、自动重合闸装置B．自动重合闸装置、按频率自动减负荷装置A. B. C.随堂练习提交截止时间：2019-06-15 23:59:59当前页有10题，你已做10题，已提交10题，其中答对10题。

1.(单选题) 自动重合闸装置是将断开的（）重新自动投入的一种自动装置。

A．发电机B．电动机C．变压器D．线路断路器答题： A. B. C. D. （已提交）参考答案：D问题解析：2.(单选题) 输电线路采用自动重合闸，其作用之一是（）。

A．提高输电线路供电的可靠性，减少因瞬时性故障造成的停电；B．提高输电线路供电的可靠性，减少因永久性故障造成的停电；C．提高输电线路供电的电能质量，减少因瞬时性故障造成的电压波动；D．提高输电线路供电的电能质量，减少因永久性故障造成的电压波动。

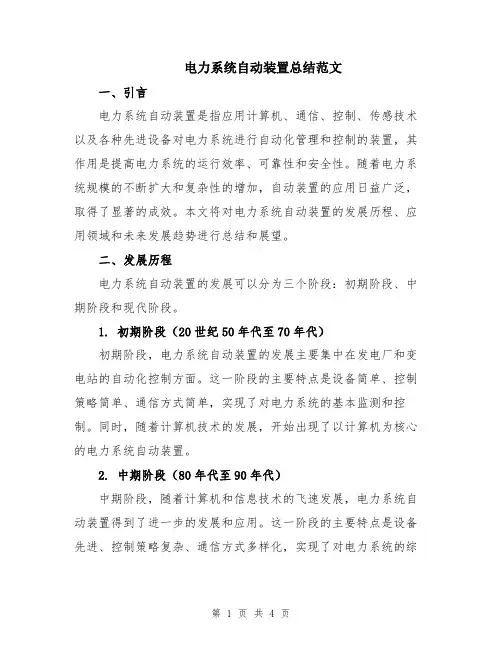

电力系统自动装置总结范文一、引言电力系统自动装置是指应用计算机、通信、控制、传感技术以及各种先进设备对电力系统进行自动化管理和控制的装置，其作用是提高电力系统的运行效率、可靠性和安全性。

随着电力系统规模的不断扩大和复杂性的增加，自动装置的应用日益广泛，取得了显著的成效。

本文将对电力系统自动装置的发展历程、应用领域和未来发展趋势进行总结和展望。

二、发展历程电力系统自动装置的发展可以分为三个阶段：初期阶段、中期阶段和现代阶段。

1. 初期阶段（20世纪50年代至70年代）初期阶段，电力系统自动装置的发展主要集中在发电厂和变电站的自动化控制方面。

这一阶段的主要特点是设备简单、控制策略简单、通信方式简单，实现了对电力系统的基本监测和控制。

同时，随着计算机技术的发展，开始出现了以计算机为核心的电力系统自动装置。

2. 中期阶段（80年代至90年代）中期阶段，随着计算机和信息技术的飞速发展，电力系统自动装置得到了进一步的发展和应用。

这一阶段的主要特点是设备先进、控制策略复杂、通信方式多样化，实现了对电力系统的综合管理和综合控制。

同时，开始涌现出一批在电力系统监测、故障诊断、故障处理等方面具有较高技术水平的装置。

3. 现代阶段（21世纪以来）现代阶段，随着物联网、云计算和大数据技术的快速发展，电力系统自动装置的应用呈现出新的特点。

这一阶段的主要特点是设备智能化、数据化、网络化，实现了对电力系统的远程监控、智能调度和优化运行。

同时，自动装置的应用范围也逐渐扩展到电力市场、电力交易和能源管理等领域。

三、应用领域电力系统自动装置广泛应用于电力系统的各个环节，涵盖了发电、输电、配电和用电等方面。

具体包括以下几个领域：1. 发电调度与控制发电调度与控制是电力系统自动装置的核心应用领域之一。

通过对发电机组的运行状态进行监测和控制，实现对发电机组的自动调度、自动启停、自动负荷分配等功能，提高发电系统的运行效率和可靠性。

2. 输电线路监测与故障诊断输电线路监测与故障诊断是电力系统自动装置的另一个重要应用领域。

《《电力系统自动装置》总结》1.备有电源自动投入装置（aat）：当工作电源或工作设备因故障被断开以后，能自动而迅速地将备用电源或备用设备投人工作，使用户不停电的一种自动装置。

作用：①提高供电的可靠性，节省建设投资②简化继电保护③限制短路电流、提高母线残余电压。

2.明备用：在正常情况下有明显断开的备用电源或备用设备，装设有专用的备用电源或备用设备。

暗备用：在正常情况下没有明显断开的备用电源或备用设备，而分段母线间利用分段断路器取得相互备用。

3.对aat装置的基本要求：①保证在工作电源确实断开后aat装置才动作。

（原因：防止将备用电源或备用设备投入到故障元件上，造成aat装置动作失败，甚至扩大事故，加重设备损坏程度）②无论因何种原因工作母线上的电压消失时，aat装置均应动作。

（解决措施：aat装置在工作母线上应设有独立的低电压启动部分，并设有备用电源电压监视继电器。

）③aat装置应保证只动作一次。

原因：多次投入对系统造成不必要的再次冲击。

④aat装置的动作时间，应使用户的停电时间尽可能短为宜。

原因：当工作母线上装有高压大容量电动机时，工作母线停电后因电动机反送电，使工作母线残压较高，投入备用电源时，如果备用电源电压和电动机残压之间的相角差又较大，将会产生很大的冲击电流而造成电动机的损坏。

⑤低压启动部分电压互感器二次侧熔断器熔断时，aat装置不应动作。

防止其误动作措施是：低电压启动部分采用两个低电压继电器，其触点串联。

⑥应校验aat装置动作时备用电源的过负荷情况及电动机自启动情况。

4.备用变压器自动投入装置原理图5.aat装置的构成及作用：低电压启动部分（工作电源失去电压时，断开断路器）；自动合闸部分（断路器断开后，又能自动合闸）。

第二章1.自动重合闸装置（arc）：定义：将非正常操作而跳开的断路器重新自动投入的一种自动装置。

作用：①提高供电的可靠性，减少因瞬时性故障停电造成的损失，对单侧电源的单回线的作用尤为显著。

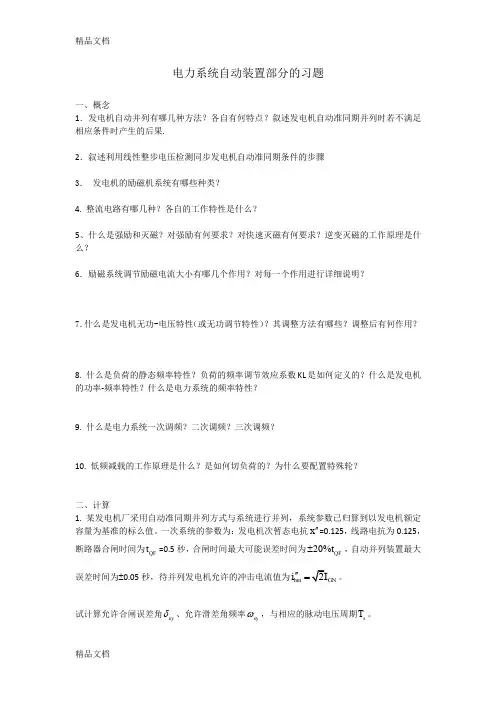

电力系统自动装置部分的习题一、概念1．发电机自动并列有哪几种方法？各自有何特点？叙述发电机自动准同期并列时若不满足相应条件时产生的后果.2．叙述利用线性整步电压检测同步发电机自动准同期条件的步骤3． 发电机的励磁机系统有哪些种类？4. 整流电路有哪几种？各自的工作特性是什么？5、什么是强励和灭磁？对强励有何要求？对快速灭磁有何要求？逆变灭磁的工作原理是什么？6．励磁系统调节励磁电流大小有哪几个作用？对每一个作用进行详细说明？7．什么是发电机无功-电压特性（或无功调节特性）？其调整方法有哪些？调整后有何作用？8. 什么是负荷的静态频率特性？负荷的频率调节效应系数KL 是如何定义的？什么是发电机的功率-频率特性？什么是电力系统的频率特性？9. 什么是电力系统一次调频？二次调频？三次调频？10. 低频减载的工作原理是什么？是如何切负荷的？为什么要配置特殊轮？二、计算1. 某发电机厂采用自动准同期并列方式与系统进行并列，系统参数已归算到以发电机额定容量为基准的标么值。

一次系统的参数为：发电机次暂态电抗x ''=0.125，线路电抗为0.125，断路器合闸时间为QF t =0.5秒，合闸时间最大可能误差时间为20%QF t ±，自动并列装置最大误差时间为±0.05秒，待并列发电机允许的冲击电流值为hmGN i ''。

试计算允许合闸误差角ey δ、允许滑差角频率sy ω，与相应的脉动电压周期s T 。

2．某电厂有两台发电机在公共母线上并联运行，一号机组的额定功率为25MW，二号机组的额定功率为50MW。

两台机组的功率因数都是0.85，励磁调节器的调差系数都是0.05。

若系统无功负荷波动使电厂无功的增量为它们总无功容量的20％，问各机组承担的无功增量是多少？母线上的电压波动是多少？（设母线额定电压为U）。
