合肥工业大学电力系统自动装置复习题

电力系统自动装置复习题一、填空题1．AA T装置的作用是当工作电源或工作设备断开后，能自动迅速地将或投入工作，使用户不致停电的一种自动装置。

2．AA T装置的备用形式可分为和两种。

3．工作母线电压无论因任何原因消失时，AA T装置动作。

但若电力系统内部故障使工作电源和备用电源同时消失时，AA T装置动作。

4．AA T装置的接线特点采用了位置方式起动。

5．自动重合闸装置是将重新自动投入的一种自动装置。

6．当自动重合闸装置动作后断路器又跳闸，这说明输电线路发生的是故障。

7．对于双侧电源的输电线路，采用自动重合闸时应考虑的两个问题是：和。

8．并列操作的方法通常有和。

9．发电机并列操作应遵循的原则：并列瞬间，，不应超过允许值；并列后，，暂态过程要短。

10．准同期并列的三个条件是：，，。

11．在电力系统中正常运行中，电网电压变化的主要是由于系统中的无功负荷不平衡引起的，这时应调节发电机的。

12．在电力系统中正常运行中，电网频率变化的主要是由于系统中的有功负荷不平衡引起的，这时应调节发电机的。

13．按照励磁机的励磁绕组供电方式的不同，其励磁方式有方式和方式。

14．三相全控桥式整流电路可工作于整流和逆变两种工作状态，它们分别用于发电机的励磁和。

15．和衡量电能质量的两个重要指标。

16．按频率自动减负荷装置是按系统频率下降的不同程度，自动断开部分用户负荷，阻止下降，以便使的一种安全自动装置。

17．电力系统发生有功功率缺额时，必然造成系统频率额定频率值。

18．自动按频率减负荷装置的动作级数越多，每级断开的负荷就。

19．故障录波装置是一种在电力系统时才自动工作的装置。

20．电力系统中的各个故障录波装置可以通过来实现时间精确同步。

二、判断题1．电力系统的自动装置的主要作用是（）,保证电网的安全运行、稳定运行和经济运行。

A．对电力系统进行监视。

B．对电力系统进行控制。

C．对电力系统进行保护。

D．对电力系统及其设备进行监视、控制、保护和信息传递。

《电力系统自动装置》复习题参考答案绪论复习思考题1、简述电力系统自动装置的作用。

答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。

2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。

3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。

而自动操作型又可分为正常操作型和反事故操作型。

第一章复习思考题1、装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。

2、对装置有哪些基本要求？答：装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时应能动作；(3)装置应保证只动作一次；(4)发电厂用装置运行方式应灵活；(5)应校验动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)装置动作过程应使负荷中断供电的时间尽可能短。

3、为什么要求装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。

此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，装置只能动作一次。

4、简述明备用和暗备用的含义。

答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。

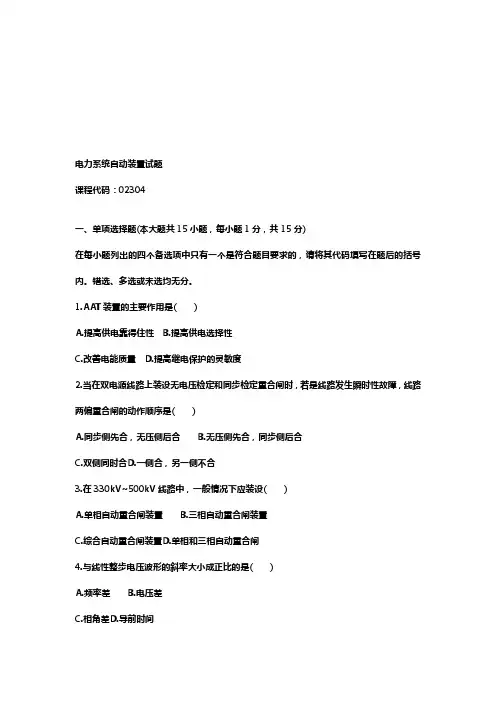

电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.AAT装置的主要作用是( )A.提高供电靠得住性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度2.当在双电源线路上装设无电压检定和同步检定重合闸时，若是线路发生瞬时性故障，线路两偏重合闸的动作顺序是( )A.同步侧先合，无压侧后合B.无压侧先合，同步侧后合C.双侧同时合D.一侧合，另一侧不合3.在330kV~500kV线路中，一般情况下应装设( )A.单相自动重合闸装置B.三相自动重合闸装置C.综合自动重合闸装置D.单相和三相自动重合闸4.与线性整步电压波形的斜率大小成正比的是( )A.频率差B.电压差C.相角差D.导前时间5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( )A.积分电路B.微分电路C.比例+积分电路D.比例+微分电路6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( )A. Pla.max>Pcut.maxB. Pla.max<Pcut.maxC. Pla.max=Pcut.maxD.不相关7.经升压变压器后并联的发电机组，对并联运行点而言，其调差系数( )A.可以为负B.必需为负C.可以为零D.应该为正8.自动重合闸装置的起动原理是( )A.短路电流起动B.断线起动C.低电压起动D.低频起动9.设某台汽轮发电机与无穷大系统并列运行，当调节该汽轮机进汽门大小时，可改变该发电机组输出的( )A.电压B.频率C.有功功率D.无功功率10.在以高温高压火电厂为主的电力系统中，自动低频减负荷装置的末级动作频率一般为( )A.45~45.5HzB. 46~46.5HzC. 47~47.5HzD. 48~48.5Hz11.并列断路器双侧电压矢量的电角速度之差称为( )A.电压相角差B.电压矢量差C.滑差周期D.滑差角频率12.同步发电机励磁系统的控制部份、用以实现正常及事故情况下励磁电流的自动调节的装置称为( )A.复式励磁装置B.自动励磁调节器C.发电机稳定控制器D.发电机自动灭磁装置13.能保证三相半控桥式整流电路输出电压波形持续的触发控制角的范围是( )A.0°~30°B. 0°~60°C. 60°~120°D. 90°~120°14.采用六相桥式整流电路测量交流电压大小，需要整流二极管( )A.3只B.6只C.12只D.18只15.承担电力系统频率二次调整任务的发电厂称为( )A.调频电厂B.调峰电厂C.调相电厂D.补偿电厂二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。

电力系统自动装置复习题一、填空1、电力系统自动装置包括(同步发电机自动并列)装置,(同步发电机励磁自动)装置,(自动低频减载)装置与(控制自动调节)装置等。

2、将一个周期性变化得电压分解为傅里叶级数时,a０表示该电压得(直流)分量,a n表示该电压ｎ次谐波得(实)部,ｂｎ表示该电压n次谐波得(虚)部。

3、同步发电机组并列时应遵循两个原则:一就是并列时(冲击电流)要小,其瞬时最大值不得超过待并发电机额定电流得(1-2 )倍;二就是并列后应迅速进入同步运行状态,其(暂态过程)要短,以减小对电力系统得扰动、４、同步发电机得并列方法可分为(准同期)并列与(自同期)并列两种。

5、发电机并列得理想条件就是(频率)相等、(电压幅值)相等,(相角差)为零。

6、检测并列条件得电压通常称为整步电压、目前常用得整步电压有(线性)整步电压与(正弦)整步电压,线性整步电压又可分为(半波)线性整步电压与(全波)线性整步电压。

7、准同期并列装置发出合闸脉冲得提前量有恒定越前(时间)与恒定越前(相角)两种。

8、自动准同期装置得控制单元有(频率差)控制单元、(电压差)控制单元与(合闸信号)控制单元。

9、同步发电机励磁自动控制系统由(励磁调节器)与(励磁功率单元)两部分组成,它们与(同步发电机)一起组成闭环控制系统。

１０、励磁系统中调差单元得作用就是提高励磁系统得(无功调差)系数,以便调整并联运行发电机得(无功)功率分配。

11、电力系统频率及有功功率调节实质就是调节发电机得输入功率、发电机得输入功率增大时,系统频率及输出得有功功率将(增大);发电机得输入功率减小时,系统频率及输出得有功功率将(减小)。

12、在多台发电机并联系统中,当系统得无功负荷波动时,无功调差系数δ较小得发电机承担得无功波动量得标幺值(较大),无功调差系数δ较大得发电机承担得无功波动量得标幺值(较小)。

１3、在多台发电机并联系统中,当系统得有功负荷波动时,有功调差系数Ｒ*较小得发电机承担得有功波动量得标幺值(较大),有功调差系数Ｒ＊较大得发电机承担得有功波动量得标幺值(较小)。

一、选择题1. 我国电网的额定频率为（B）A. 45HzB. 50 HzC. 55 HzD. 60 Hz2. 电力系统运行中的主要并列方式为( C )A. 自同期B. 非同期C.准同期D.同周期3. 按提前量的不同，准同期并列装置可分为恒定越前相角和( D )A. 恒定越前功率B.恒定越前频率C.恒定越前电压D.恒定越前时间4. 只反映了断路器两端的相角差特性，而与它们的电压幅值无关的整步电压是( B )A. 正弦整步电压B.线性整步电压C.余弦整步电压D.同期整步电压5. 电力系统发生有功功率缺额时，系统频率会( C )A. 升高B.不变C.降低D.无法判断6. 双电源线路配置重合闸装置除满足基本要求外，还应考虑( D )A. 电压幅值B.有功功率匹配C.无功功率匹配D.同步问题7. 励磁功率单元向同步发电机转子提供 ( B )A. 交流电流B.直流电流C.交流电压D.任何电压8. 能够有效地提高系统稳定的功率极限的装置有( D )A. 调速器B.变压器C继保装置 D.励磁调节器9. 励磁顶值电压是励磁功率单元在强励时可能提供的最高电压，该值与额定励磁电压之比称为强励倍数，其值一般为( B )A. 1~1.5B.1.6~2C.2~2.5D.2.6~310. 用于大型发电机组的励磁系统主要是 ( C )A. 直流励磁机B.交流励磁机C.静止励磁D.旋转励磁11. 大型发电机的转子励磁回路通常采用整流方式是( A )A. 三相桥式不可控整流B.三相桥式半控整流C.三相桥式全控整流D.单相桥式不可控整流12. 最简单的励磁调节器的调节方式是( B )A. 微分调节B.比例调节C.比例微分调节D.比例积分调节13. 六相桥式整流电路的整流元件数为( B )A. 6B.12C.18D.2414. 并列断路器两侧电压瞬时值之差称为( A )A. 滑差电压B.瞬时电压C.差分电压D.顺差电压15. 单侧电源线路的自动重合闸的主要特点是 ( C )A. 存在同步问题B.能存在可能不存在同步问题C.不存在同步问题D.以上均不正确16. 在励磁调节器中，综合放大单元的输出电压Uc所控制的是( C )A. 调差单元B.测量比较单元C.移相触发单元D.检测单元17. 我国电力系统220KV线路的故障类型中，有接近90%的故障是( D )A. 三相短路B.两相短路C.两相接地短路D.单相接地短路18. 准同步并列条件规定的允许电压差为不超过额定电压的( B )A. 0％~5％B.5％~10％C.－5％~5％D.－5％~0％19. 与正弦整步电压最小值所对应的相角差一定等于( A )A. 0B.1C.－1D.220. 为防止断路器多次重合于永久性故障，重合闸装置接线中设置的继电器是( D )A. 差动继电器B.阻抗继电器C.方向继电器D.单相继电器二、填空题1. 同步发电机的并列方法可分为自同期、准同期2. 发电机并列的理想条件为频率相等、相角差为零、电压幅值相等3. 自动准同期装置的控制单元有频率差控制单元、电压差控制单元、合闸信号控制单元4. 同步发电机的准同期装置按自动化程度可以分为半自动准同期并列装置、自动准同期并列装置5. 半波线性整步电压的组成电路有相敏电路、积分电路、T型滤波器6. 同步发电机的励磁系统一般包括励磁功率单元、励磁调节单元7. 励磁方式可以分为自励、他励、交流励磁、直流励磁8. 半导体励磁调节器的基本环节包括调差单元、测量比较单元、综合放大单元、移相触发单元9. 远距离输电系统中，励磁控制系统会减弱系统的阻尼能力，引起低频振荡，原因为励磁调节器按电压偏差比例调节、励磁控制系统具有惯性10. 控制调频器的三种信号的基本形式是比例、积分、微分11. 电力系统中实现频率和有功功率自动调节的方法大致有主导发电机法、同步时间法、联合自动调频12. 汽轮发电机组包括锅炉、汽轮机、发电机13. 按工作原理，频率继电器可分为电子式、模拟式、数字式、电磁式14. 对发电机强励的基本要求有强励顶值电压高、励磁系统响应速度快15自动重合闸与继电的配合方式有重合闸前加速、重合闸后加速三、判断题。

电力系统自动装置复习题一、填空1、电力系统自动装置包括(同步发电机自动并列)装置,(同步发电机励磁自动)装置,(自动低频减载)装置与(控制自动调节)装置等。

2.将一个周期性变化的电压分解为傅里叶级数时,a0表示该电压的(直流)分量,a n表示该电压n次谐波的(实)部,b n表示该电压n次谐波的(虚)部。

3、同步发电机组并列时应遵循两个原则:一就是并列时(冲击电流)要小,其瞬时最大值不得超过待并发电机额定电流的(1-2 )倍;二就是并列后应迅速进入同步运行状态,其(暂态过程)要短,以减小对电力系统的扰动。

4、同步发电机的并列方法可分为(准同期)并列与(自同期)并列两种。

5、发电机并列的理想条件就是(频率)相等、(电压幅值)相等,(相角差)为零。

6、检测并列条件的电压通常称为整步电压。

目前常用的整步电压有(线性)整步电压与(正弦)整步电压,线性整步电压又可分为(半波)线性整步电压与(全波)线性整步电压。

7、准同期并列装置发出合闸脉冲的提前量有恒定越前(时间)与恒定越前(相角)两种。

8、自动准同期装置的控制单元有(频率差)控制单元、(电压差)控制单元与(合闸信号)控制单元。

9、同步发电机励磁自动控制系统由(励磁调节器)与(励磁功率单元)两部分组成,它们与(同步发电机)一起组成闭环控制系统。

10、励磁系统中调差单元的作用就是提高励磁系统的(无功调差)系数,以便调整并联运行发电机的(无功)功率分配。

11、电力系统频率及有功功率调节实质就是调节发电机的输入功率。

发电机的输入功率增大时,系统频率及输出的有功功率将(增大);发电机的输入功率减小时,系统频率及输出的有功功率将(减小)。

12、在多台发电机并联系统中,当系统的无功负荷波动时,无功调差系数δ较小的发电机承担的无功波动量的标幺值(较大),无功调差系数δ较大的发电机承担的无功波动量的标幺值(较小)。

13、在多台发电机并联系统中,当系统的有功负荷波动时,有功调差系数R*较小的发电机承担的有功波动量的标幺值(较大),有功调差系数R*较大的发电机承担的有功波动量的标幺值(较小)。

《电力系统自动装置》考试试题一、单项选择题（每题1分，共5分）1. 可以根据线性整步电压周期的大小判别（ A ）A.频率差B.电压差C.相角差D.导前时间2.强励时间不允许超过规定值的原因是（ C ）A 发电机定子绕组发热限制B发电机定子绕组长时间欠励磁C 发电机转子绕组发热限制D发电机转子绕组长时间欠励磁3.对励磁系统进行分析，首先要求写出控制系统各个单元的（ B ）A 饱和函数B传递函数C 换算关系D电压方程4.励磁电压响应比表征的励磁电压上升的平均速率的时间范围是（ C ）A 最初0.2s内B最初0.3s内C最初0.5s内D最初1s内5.发电机并列操作中，当电压幅值不等时，冲击电流主要为（ B ）A 有功电流分量B无功电流分量C 空载电流分量D短路电流分量二、多项选择题。

（每题2分，共10分）6. 在正弦交流电压信号中含有的信息包括（ACD ）A 电压幅值B脉冲值C 相角D 频率E带宽7. 与无限大母线并联运行的机组，调节它的励磁电流，数值改变的是（BD ）A发电机有功功率的数值B发电机无功功率的数值C 功率因数角φD功率角δ E 发电机端电压8. 自动低频减载装置的组成包括：（CDE ）A自动重合闸B低电压启动回路C低频继电器D延时元件E 跳闸执行回路9.衡量电力系统电能质量的指标包括（ADE ）A电压B电感C 电容D频率 E 波形10.电力系统的电压和无功功率调节系统，主要的组成环节包括（ABCD ）A电容器B电抗器C 发电机组D变压器 E 调速器三、填空题（每空1分，共10分）11.发电机转子及其励磁回路都随轴转动，因此不能在转子回路中接入灭磁设备。

12. 为使无功负荷得到合理分配，两直接并联的同步发电机的外特性都应向右下倾，且完全重合。

13.励磁顶值电压是励磁功率单元在强行励磁时可能提供的最高输出电压值。

14.当同步发电机在空载额定电压情况下，发电机电压超调量应不大于阶跃量的50%。

电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.AAT装置的主要作用是( )A.提高供电可靠性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度2.当在双电源线路上装设无电压检定和同步检定重合闸时，如果线路发生瞬时性故障，线路两侧重合闸的动作顺序是( )A.同步侧先合，无压侧后合B.无压侧先合，同步侧后合C.两侧同时合D.一侧合，另一侧不合3.在330kV~500kV线路中，一般情况下应装设( )A.单相自动重合闸装置B.三相自动重合闸装置C.综合自动重合闸装置D.单相和三相自动重合闸4.与线性整步电压波形的斜率大小成正比的是( )A.频率差B.电压差C.相角差D.导前时间5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( )A.积分电路B.微分电路C.比例+积分电路D.比例+微分电路6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( )A. Pla.max>Pcut.maxB. Pla.max<Pcut.maxC. Pla.max=Pcut.maxD.不相关7.经升压变压器后并联的发电机组，对并联运行点而言，其调差系数( )A.可以为负B.必须为负C.可以为零D.应该为正8.自动重合闸装置的起动原理是( )A.短路电流起动B.断线起动C.低电压起动D.低频起动9.设某台汽轮发电机与无穷大系统并列运行，当调节该汽轮机进汽门大小时，可改变该发电机组输出的( )A.电压B.频率C.有功功率D.无功功率10.在以高温高压火电厂为主的电力系统中，自动低频减负荷装置的末级动作频率一般为( )A.45~45.5HzB. 46~46.5HzC. 47~47.5HzD. 48~48.5Hz11.并列断路器两侧电压矢量的电角速度之差称为( )A.电压相角差B.电压矢量差C.滑差周期D.滑差角频率12.同步发电机励磁系统的控制部分、用以实现正常及事故情况下励磁电流的自动调节的装置称为( )A.复式励磁装置B.自动励磁调节器C.发电机稳定控制器D.发电机自动灭磁装置13.能保证三相半控桥式整流电路输出电压波形连续的触发控制角的范围是( )A.0°~30°B. 0°~60°C. 60°~120°D. 90°~120°14.采用六相桥式整流电路测量交流电压大小，需要整流二极管( )A.3只B.6只C.12只D.18只15.承担电力系统频率二次调整任务的发电厂称为( )A.调频电厂B.调峰电厂C.调相电厂D.补偿电厂二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。

合肥工业大学电力系统自动装置原理题库1.发电机组并入电网后，应能迅速进入状态，其暂态过程要，以减小对电力系统的扰动。

（ C ）A 异步运行，短B异步运行，长C 同步运行，短D同步运行，长2.最大励磁限制是为而采取的安全措施。

（ D ）A 防止发电机定子绕组长时间欠励磁B防止发电机定子绕组长时间过励磁C 防止发电机转子绕组长时间欠励磁D防止发电机转子绕组长时间过励磁3. 当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机。

（ C ）A 发出功率，发电机减速B发出功率，发电机增速C 吸收功率，发电机减速D吸收功率，发电机增速4.同步发电机的运行特性与它的值的大小有关。

（ D ）A 转子电流B定子电流C 转速D空载电动势5.自动并列装置检测并列条件的电压人们通常成为。

（ A ）A 整步电压B脉动电压C 线性电压D并列电压6只能在10万千瓦以下小容量机组中采用的励磁系统是。

（ B ）A 静止励磁机系统B直流励磁机系统C 交流励磁机系统D发电机自并励系统7. 自动低频减载装置是用来解决事故的重要措施之一。

（ C ）A 少量有功功率缺额B 少量无功功率缺额C 严重有功功率缺额D严重无功功率缺额8. 并列点两侧仅有电压幅值差存在时仍会导致主要为的冲击电流，其值与电压差成。

（ B ）A有功电流分量，正比 B 无功电流分量，正比C有功电流分量，反比D无功电流分量，反比9.由于励磁控制系统具有惯性，在远距离输电系统中会引起。

（ D ）A 进相运行B高频振荡C 欠励状态D 低频振荡10.容量为的同步发电机组都普遍采用交流励磁机系统。

（ D ）A 50MW以下B 10万千瓦以下C 10万兆瓦以上D 100MW以上11电网中发电机组在调速器的工作情况下是电网的特性。

（ B ）A 功率特性B一次调频频率特性C 二次调频频率特性D 调节特性12.调差系数δ〉0时为调差系数，调节特性为。

（ A ）A 正，下倾B负，下倾C 正，上翘D 负，上翘13.发电机并列操作中，当相角差较小时，冲击电流主要为。

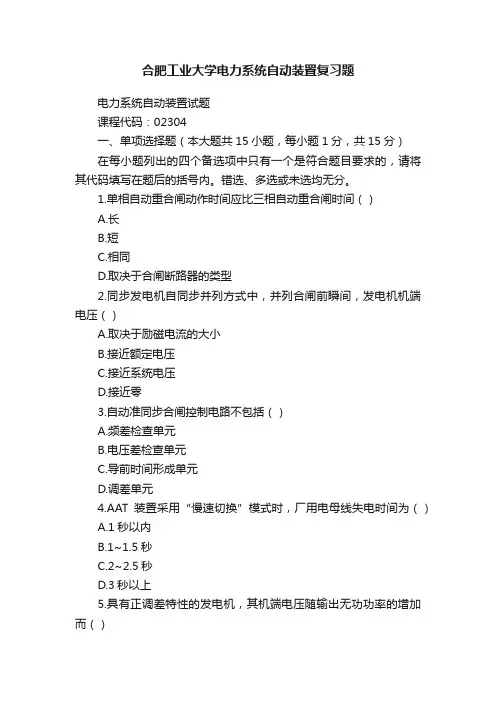

合肥工业大学电力系统自动装置复习题电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.单相自动重合闸动作时间应比三相自动重合闸时间（）A.长B.短C.相同D.取决于合闸断路器的类型2.同步发电机自同步并列方式中，并列合闸前瞬间，发电机机端电压（）A.取决于励磁电流的大小B.接近额定电压C.接近系统电压D.接近零3.自动准同步合闸控制电路不包括（）A.频差检查单元B.电压差检查单元C.导前时间形成单元D.调差单元4.AAT装置采用“慢速切换”模式时，厂用电母线失电时间为（）A.1秒以内B.1~1.5秒C.2~2.5秒D.3秒以上5.具有正调差特性的发电机，其机端电压随输出无功功率的增加而（）A.增加B.降低C.不变D.不确定6.欲平移同步发电机外特性曲线，需要改变（）A.励磁调节器的基准电压B.励磁调节器的放大倍数C.励磁调节器调差系数D.系统电压7.三相半控整流桥励磁电路中，整流二极管的个数至少是（）A.3B.4C.5D.68.单机运行的同步发电机，若增加励磁电流则会使（）A.输出无功功率增大B.输出有功功率增大C.机端电压升高D.发电机频率升高9.AAT装置应保证只动作一次，是为了防止（）A.工作电源或设备无法断开B.备用电源或设备提前投入C.工作电源或设备多次受故障冲击D.备用电源或设备多次受故障冲击10.以高温高压火电厂为主的电力系统的自动低频减载装置的末级动作频率一般为（）A.45~45.5HzB.46~46.5HzC.47~47.5HzD.48~48.5Hz11.不满足重合闸动作条件的是（）A.保护跳闸B.误碰断路器跳闸C.用控制开关跳闸D.控制开关与断路器位置不对应12.当电力系统出现较小功率缺额时，负荷调节效应（）A.可以使系统频率恢复到额定值B.可以使系统频率稳定到高于额定值C.可以使系统频率稳定到低于额定值D.不起作用13.当电力系统出现大量功率缺额时，为了及时有效地阻止系统频率的异常下降，需要（）A.大量投入负荷B.大量切除发电机C.借助低频减负荷装置切除负荷D.依赖负荷调节效应稳定频率14.发电厂厂用电系统与电力系统解列的目的是（）A.保证电厂的安全运行B.解决系统功率缺额C.防止系统频率下降D.防止电力系统振荡15.下列电力系统自动装置中属于电力系统安控装置的是（）A.自动重合闸装置B.自动准同步装置C.励磁调节器D.故障录波装置二、名词解释题（本大题共5小题，每小题3分，共15分）16.三机容错系统17.负荷频率调节效应18.无压检定和同步检定自动重合闸19.滑差周期20.暗备用三、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

电力系统自动装置复习题一、填空1、电力系统自动装置包括（同步发电机自动并列）装置，（同步发电机励磁自动）装置，（自动低频减载）装置和（控制自动调节）装置等。

2．将一个周期性变化的电压分解为傅里叶级数时，a0表示该电压的（直流）分量，表示该电压n次谐波的（实）部，表示该电压n 次谐波的（虚）部。

3、同步发电机组并列时应遵循两个原则：一是并列时（冲击电流）要小，其瞬时最大值不得超过待并发电机额定电流的（1-2 ）倍；二是并列后应迅速进入同步运行状态，其（暂态过程）要短，以减小对电力系统的扰动。

4、同步发电机的并列方法可分为（准同期）并列和（自同期）并列两种。

5、发电机并列的理想条件是（频率）相等、（电压幅值）相等，（相角差）为零。

6、检测并列条件的电压通常称为整步电压。

目前常用的整步电压有（线性）整步电压和（正弦）整步电压，线性整步电压又可分为（半波）线性整步电压和（全波）线性整步电压。

7、准同期并列装置发出合闸脉冲的提前量有恒定越前（时间）和恒定越前（相角）两种。

8、自动准同期装置的控制单元有（频率差）控制单元、（电压差）控制单元和（合闸信号）控制单元。

9、同步发电机励磁自动控制系统由（励磁调节器）和（励磁功率单元）两部分组成，它们与（同步发电机）一起组成闭环控制系统。

10、励磁系统中调差单元的作用是提高励磁系统的（无功调差）系数，以便调整并联运行发电机的（无功）功率分配。

11、电力系统频率及有功功率调节实质是调节发电机的输入功率。

发电机的输入功率增大时，系统频率及输出的有功功率将（增大）；发电机的输入功率减小时，系统频率及输出的有功功率将（减小）。

12、在多台发电机并联系统中，当系统的无功负荷波动时，无功调差系数δ较小的发电机承担的无功波动量的标幺值（较大），无功调差系数δ较大的发电机承担的无功波动量的标幺值（较小）。

13、在多台发电机并联系统中，当系统的有功负荷波动时，有功调差系数R*较小的发电机承担的有功波动量的标幺值（较大），有功调差系数R*较大的发电机承担的有功波动量的标幺值（较小）。

自动装置复习提纲一、概念1、电力系统自动控制大致可以划分为以下几个不同内容的控制系统：电力系统自动监视和控制、电厂动力机械自动控制、电力系统自动装置和电力安全装置。

2、电力系统自动装置有两种类型：自动调节装置和自动操作装置。

3、电力系统自动装置的结构形式：微型计算机系统、工业控制机系统和集散控制系统和现场总线系统。

4、微型计算机系统的硬件组成一般包括：传感器、采样保持器、模拟多路开关、A/D转换器、存储器、通信单元、中央处理器单元和外部设备等。

5、工业控制计算机系统一般由稳压电压、机箱、总线模板和键盘等外部设备接口组成。

6、电力系统自动装置的软件组成有：信号采集与处理程序、运行参数设置程序、系统管理（主控制）程序和通信程序等。

7、采样过程是对连续的信号按照一定的采样间隔，抽取相应的瞬时值。

8、同步发电机并列时应遵循的原则：（1）冲击电流尽可能的小；（2）暂态过程要短9、准同期并列装置的控制单元主要包括：频率差控制单元、电压差控制单元和合闸信号控制单元。

10、同步发电机励磁控制系统的主要任务：电压控制、控制无功功率的分配和提高同步发电机并联运行的稳定性。

11、励磁系统可以分为：直流励磁机励磁系统、交流励磁机励磁系统和静止励磁系统。

12、调速器可以分为机械液压调速器和电气液压调速器，按照控制规律划分，又可以分为比例积分调速器和比例-积分-微分调速器。

13、功率-频率电液调速系统主要由转速测量、功率测量、转速和功率给定环节、电液转换和液压系统构成。

14、电力系统和有功功率自动调节的方法有主导发电机法、同步时间法和联合自动调频法。

15、联合电力系统调频方式包括：恒定频率控制、恒定交换功率控制和频率联络线功率偏差控制。

16、电力系统频率降低较大时会对系统造成的影响：汽轮机叶片产生裂纹；发生频率崩溃现象；发生电压崩溃现象。

二、问答题1、请画出集散控制系统（DCS）和现场总线系统（FCS）的结构框图，并叙述二者各自的特点。

电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号。

错选、多选或未选均无分。

1.单相自动重合闸动作时间应比三相自动重合闸时间（）A.长B.短C.相同D.取决于合闸断路器的类型2.同步发电机自同步并列方式中，并列合闸前瞬间，发电机机端电压（）A.取决于励磁电流的大小B.接近额定电压C.接近系统电压D.接近零3.自动准同步合闸控制电路不包括（）A.频差检查单元B.电压差检查单元C.导前时间形成单元D.调差单元4.AAT装置采用“慢速切换”模式时，厂用电母线失电时间为（）A.1秒以B.1~1.5秒C.2~2.5秒D.3秒以上5.具有正调差特性的发电机，其机端电压随输出无功功率的增加而（）A.增加B.降低C.不变D.不确定6.欲平移同步发电机外特性曲线，需要改变（）A.励磁调节器的基准电压B.励磁调节器的放大倍数C.励磁调节器调差系数D.系统电压7.三相半控整流桥励磁电路中，整流二极管的个数至少是（）A.3B.4C.5D.68.单机运行的同步发电机，若增加励磁电流则会使（）A.输出无功功率增大B.输出有功功率增大C.机端电压升高D.发电机频率升高9.AAT装置应保证只动作一次，是为了防止（）A.工作电源或设备无法断开B.备用电源或设备提前投入C.工作电源或设备多次受故障冲击D.备用电源或设备多次受故障冲击10.以高温高压火电厂为主的电力系统的自动低频减载装置的末级动作频率一般为（）A.45~45.5HzB.46~46.5HzC.47~47.5HzD.48~48.5Hz11.不满足重合闸动作条件的是（）A.保护跳闸B.误碰断路器跳闸C.用控制开关跳闸D.控制开关与断路器位置不对应12.当电力系统出现较小功率缺额时，负荷调节效应（）A.可以使系统频率恢复到额定值B.可以使系统频率稳定到高于额定值C.可以使系统频率稳定到低于额定值D.不起作用13.当电力系统出现大量功率缺额时，为了及时有效地阻止系统频率的异常下降，需要（）A.大量投入负荷B.大量切除发电机C.借助低频减负荷装置切除负荷D.依赖负荷调节效应稳定频率14.发电厂厂用电系统与电力系统解列的目的是（）A.保证电厂的安全运行B.解决系统功率缺额C.防止系统频率下降D.防止电力系统振荡15.下列电力系统自动装置中属于电力系统安控装置的是（）A.自动重合闸装置B.自动准同步装置C.励磁调节器D.故障录波装置二、名词解释题（本大题共5小题，每小题3分，共15分）16.三机容错系统17.负荷频率调节效应18.无压检定和同步检定自动重合闸19.滑差周期20.暗备用三、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

电力系统自动装置复习题一、填空题1、电力系统自动化技术包括两方面内容：一是（电力系统自动装置），二是电力系统调度自动化，也就是（电力系统实时调度）。

2、ARD主要用于（架空）线路。

3、三相一次自动重合闸装置由（重合闸启动回路）、（重合闸时间元件）、（一次合闸脉冲元件）、（执行元件）四部分组成。

4、电气式三相一次自动重合闸接线展开图中起自保持作用的是KM的（电流）线圈，KCF 的（电压）线圈。

5、双端均有电源的输电线路，采用自动重合闸装置时，还应考虑的两个特殊问题是（时间的配合问题）和（同期问题）。

6、ATS装置由（低电压启动部分）和（自动重合闸部分）组成。

7、备用变压器ATS装置原理接线图中的低电压启动部分由（KV1，KV2，KT，KM1，KM3 ）等组成;自动重合闸部分由（KL，KM2）组成。

8、AFL装置包括快速动作的（基本级）和带延时的（附加级）。

9、（当工作部分和备用部分由同一电源供电）时，ATS低电压启动部分可以省去。

二、选择题1、单侧电源三相一次自动重合闸装置复归时间的整定值为（B ）（A）10~15s（B）15~25s（C）0.8~1s（D）1~1.5s2、三相非同期自动重合闸应用在（B ）线路上。

（A）220kv以上（B）110kv以上（C）35kv以上（D）电缆3、不是ATS装置有点的是（D ）（A）结构简单、造价低、可靠性高（B）提高供电可靠性（C）简化继电保护（D）限制短路电流、降低母线残余电压4、ATS装置的动作时间以（B ）为宜（A）1.5~２ｓ（B）１~1.5ｓ（C）10~15ｓ（D）5~9ｓ5、电网频率在事故情况下不能较长时间停留在（C ）以下（A）49~49.5Hz（B）47~48Hz（C）47Hz（D）45Hz6、AFL装置第一级的启动频率ｆ１一般整定为（C ）（Ａ）48～49Ｈｚ（Ｂ）45.5～47Ｈｚ（C）48.5~49Hz（D）46~46.5Hz三、判断题1、三项快速自动重合闸只须在线路一侧装设能瞬时切除全线故障的继电保护装置，如低频保护。

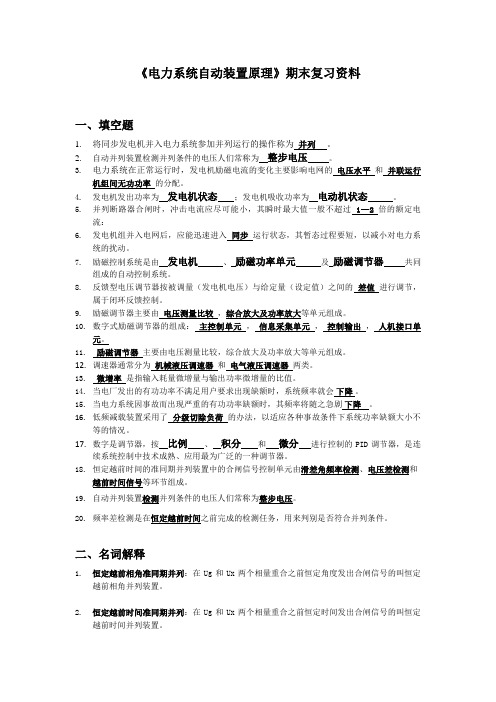

《电力系统自动装置原理》期末复习资料一、填空题1.将同步发电机并入电力系统参加并列运行的操作称为并列。

2.自动并列装置检测并列条件的电压人们常称为整步电压。

3.电力系统在正常运行时，发电机励磁电流的变化主要影响电网的电压水平和并联运行机组间无功功率的分配。

4.发电机发出功率为发电机状态；发电机吸收功率为电动机状态。

5.并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过 1—2 倍的额定电流：6.发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减小对电力系统的扰动。

7.励磁控制系统是由发电机、励磁功率单元及励磁调节器共同组成的自动控制系统。

8.反馈型电压调节器按被调量（发电机电压）与给定量（设定值）之间的差值进行调节，属于闭环反馈控制。

9.励磁调节器主要由电压测量比较，综合放大及功率放大等单元组成。

10.数字式励磁调节器的组成：主控制单元，信息采集单元，控制输出，人机接口单元。

11.励磁调节器主要由电压测量比较，综合放大及功率放大等单元组成。

12.调速器通常分为机械液压调速器和电气液压调速器两类。

13.微增率是指输入耗量微增量与输出功率微增量的比值。

14.当电厂发出的有功功率不满足用户要求出现缺额时，系统频率就会下降。

15.当电力系统因事故而出现严重的有功功率缺额时，其频率将随之急剧下降。

16.低频减载装置采用了分级切除负荷的办法，以适应各种事故条件下系统功率缺额大小不等的情况。

17.数字是调节器，按比例、积分和微分进行控制的PID调节器，是连续系统控制中技术成熟、应用最为广泛的一种调节器。

18.恒定越前时间的准同期并列装置中的合闸信号控制单元由滑差角频率检测、电压差检测和越前时间信号等环节组成。

19.自动并列装置检测并列条件的电压人们常称为整步电压。

20.频率差检测是在恒定越前时间之前完成的检测任务，用来判别是否符合并列条件。

二、名词解释1.恒定越前相角准同期并列：在Ug和Ux两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装置。

电力系统自动装置试题第一部分选择题一、单项选择题(本大题共10小题，每小题1.5分，共15分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.衡量电能质量的重要指标是( c )A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度2.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( c )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器3.我国电力系统220KV线路的故障类型中，有接近90%的故障是( c )A.三相短路B.两相短路C.单相接地短路D.两相接地短路4.准同步并列条件规定的允许电压差为不超过额定电压的( b )A. 3%～5%B. 5%～10%C. 10%～15%D. 15%～20%5.与正弦整步电压最小值所对应的相角差一定等于( a )A. 0度B. 90度C. 180度D. 270度6.具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压( d )A.不变B.增大C.以上两条都有可能D.减小7.励磁绕组上的瞬时过电压，会( c )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D.以上三项都有8.自动励磁调节器的强励倍数一般取( d )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.09.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( d )HzA. 50B. 300C. 600D. 120010.机端并联运行的各发电机组的调差特性( d )A.可以为负B.可以为零C.必须为零D.必须为正第二部分非选择题二、名词解释(本大题共7小题，每小题2分，共14分)11.瞬时性故障12.准同步并列13.正弦整步电压14.自并励15.强励倍数16.自动低频减负载装置17.电力系统经济运行三、填空题(本大题共11小题，每小题1分，共11分)18.备用电源和备用设备自动投入装置的动作时间的确定，是以使负荷的停电时间尽可能短为原则，以减少电动机的_______时间。

Kadj1=0.03和Kadj2=0.05。

当母线输出无功功率增加，使母线电压下降了2%，求无功功率增量△QG1和△QG2。

37．某电力系统在额定情况下运行，负荷调节效应系数K=2，总负荷为12000MW，突然切除600MW发电机功率，如果不考虑调速器作用，〔1〕计算电力系统的稳态频率；〔2〕此时切除200MW非重要负荷，计算电力系统的稳态频率。

电力系统自动装置试题一、单项选择题(在每题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每题1.5分，共24分)1.AAT装置自动合闸局部是按切换开关处于______位置和工作电源受电侧断路器处于______位置的原那么来构成。

()A.投入，投入B.投入，跳闸C.跳闸，投入D.跳闸，跳闸2.系统正常运行状态下，AAT装置中触点翻开的继电器是()。

A.低电压继电器B.过电压继电器C.闭锁继电器D.备用母线电压监视中间继电器3.电容式三相一次自动重合闸装置的动作次数是()。

A.一次B.二次C.三次D.屡次4.在双侧电源线路上装有无电压检定和同步检定自动重合闸，无电压检定连接片应()投入。

A.无压侧连接，同步侧不连接B.无压侧不连接，同步侧不连接C.无压侧连接，同步侧连接D.无压侧不连接，同步侧连接5.同步发电机准同步并列的条件是()。

A.UG=Usys、fG=fsysB.UG=UsysC.UG=Usys、δ=0D.G=sys6.ZZQ—5型自动准同步装置电源投入时，由于内部电容充电等原因，会引起合闸继电器触点抖动，为防止这种现象，设置了()电路。

A.防跳继电器B.电源闭锁C.防跳电源D.继电器闭锁7.自动准同步装置中压差方向鉴别时，如果UG>Usys，但压差小于允许值，那么()。

A.电平检测电路1动作B.电平检测电路1、2均动作C.电平检测电路2动作D.电平检测电路1、2均不动作8.外特性的调差系数Kadj>0时，意味着随着无功电流的增加，发电机端电压()。

电力系统自动装置复习资料一、单项选择题1、可以根据线性整步电压周期的大小判别（）A、频率差B、电压差C、相角差D、导前时间2、强励时间不允许超过规定值的原因是（）A、发电机定子绕组发热限制B、发电机定子绕组长时间欠励磁C、发电机转子绕组发热限制D、发电机转子绕组长时间欠励磁3、对励磁系统进行分析，首先要求写出控制系统各个单元的（）A、饱和函数B、传递函数C、换算关系D、电压方程4、励磁电压响应比表征的励磁电压上升的平均速率的时间范围是（）A、最初0、2s内B、最初0.3s内C、最初0.5s内D、最初1s内5、发电机并列操作中，当电压幅值不等时，冲击电流主要为（）A、有功电流分量B、无功电流分量C、空载电流分量D、短路电流分量二、填空题1、电力系统自动化技术包括两个方面的内容：电力系统；电力系统，也就是电力系统实时调度。
