电力系统自动装置复习题及答案汇编

电力系统自动装置试卷及答案电力系统自动装置一、单项选择题(每小题2分，共20分)1.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( C )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器2.衡量电能质量的重要指标是( C )A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度3.准同步并列条件规定的允许电压差为不超过额定电压的( B )A. 3%～5%B. 5%～10%C. 10%～15%D. 15%～20%4.与正弦整步电压最小值所对应的相角差一定等于( A )A. 0度B. 90度C. 180度D. 270度5.我国电力系统220KV线路的故障类型中，有接近90%的故障是( C )A.三相短路B.两相短路C.单相接地短路D.两相接地短路6.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( D )HzA. 50  B. 300C. 600D. 12007.机端并联运行的各发电机组的调差特性( D )A.可以为负B.可以为零C.必须为零D.必须为正8.具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压( D )A.不变B.增大C.以上两条都有可能D.减小9.励磁绕组上的瞬时过电压，会( C )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D.以上三项都有10.自动励磁调节器的强励倍数一般取( D )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.0二、填空题(每空1分，共12分)11.备用电源和备用设备自动投入装置的动作时间的确定，是以使负荷的停电时间尽可能短为原则，以减少电动机的___自起动____时间。

12.自动重合闸与继电保护的配合方式有两种，即___重合闸前加速____和___重合闸后加速____。

13.将同步发电机并入电力系统参加并列运行的操作称为___并列____。

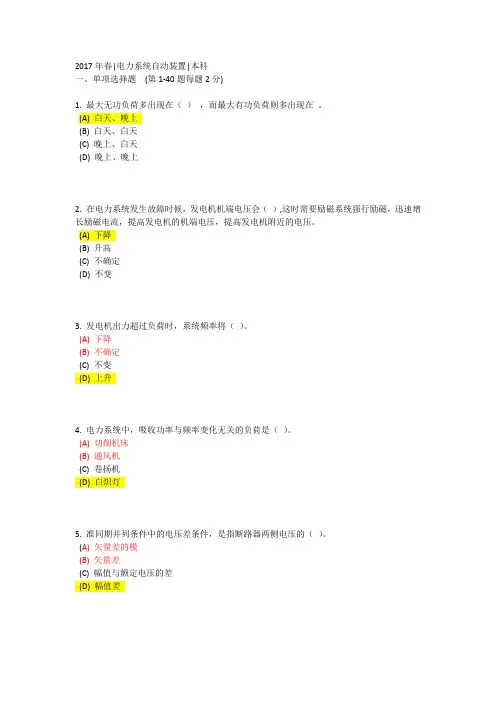

2017年春|电力系统自动装置|本科一、单项选择题(第1-40题每题2分)1. 最大无功负荷多出现在（），而最大有功负荷则多出现在。

(A) 白天、晚上(B) 白天、白天(C) 晚上、白天(D) 晚上、晚上2. 在电力系统发生故障时候，发电机机端电压会（）,这时需要励磁系统强行励磁，迅速增长励磁电流，提高发电机的机端电压，提高发电机附近的电压。

(A) 下降(B) 升高(C) 不确定(D) 不变3. 发电机出力超过负荷时，系统频率将（）。

(A) 下降(B) 不确定(C) 不变(D) 上升4. 电力系统中，吸收功率与频率变化无关的负荷是（）。

(A) 切削机床(B) 通风机(C) 卷扬机(D) 白炽灯5. 准同期并列条件中的电压差条件，是指断路器两侧电压的（）。

(A) 矢量差的模(B) 矢量差(C) 幅值与额定电压的差(D) 幅值差6. 对于与系统并网运行的同步发电机，励磁调节的作用是（）。

(A) 保持机端电压恒定(B) 调节发电机发出的无功功率(C) 调节发电机发出的有功电流(D) 保持机端电压恒定和调节发电机发出的无功功率7. 当同步发电机的励磁电流一定时，发电机端电压UG随无功负荷（）而下降。

(A) 增大(B) 减小(C) 不确定(D) 不变8. 在正弦交流电压信号中含有的信息包括（）。

(A) 电压幅值、频率和相角(B) 电压幅值和频率(C) 频率和相角(D) 相角和电压幅值9. 电力系统的综合最大负荷常（）各个发电厂单独供电时各最大负荷的总和。

(A) 不确定(B) 小于(C) 大于(D) 等于10. 具有无差特性的同步发电机，当输出的无功电流增大时，机端电压（）。

(A) 减小(B) 增大(C) 不变(D) 不确定11. 从限制冲击电流的角度出发，应限制并列瞬间的（）。

(A) 电压差和频率差(B)频率差和相角差(C) 相角差和电压差(D) 电压差、频率差和相角差12. 整流电路的整流相数越多，整流电压中所含纹波的最低频率，且其幅值，越有利于滤波。

电力系统自动装置复习题一、填空1、电力系统自动装置包括(同步发电机自动并列)装置,（同步发电机励磁自动)装置，（自动低频减载)装置和（控制自动调节）装置等。

2．将一个周期性变化的电压分解为傅里叶级数时，a0表示该电压的(直流）分量，a n表示该电压n次谐波的（实）部，b n表示该电压n次谐波的（虚）部.3、同步发电机组并列时应遵循两个原则：一是并列时(冲击电流）要小,其瞬时最大值不得超过待并发电机额定电流的（1-2 ）倍；二是并列后应迅速进入同步运行状态，其（暂态过程)要短，以减小对电力系统的扰动。

4、同步发电机的并列方法可分为(准同期）并列和（自同期）并列两种。

5、发电机并列的理想条件是(频率）相等、（电压幅值)相等，(相角差）为零。

6、检测并列条件的电压通常称为整步电压.目前常用的整步电压有(线性)整步电压和(正弦）整步电压，线性整步电压又可分为(半波）线性整步电压和（全波)线性整步电压。

7、准同期并列装置发出合闸脉冲的提前量有恒定越前(时间)和恒定越前（相角）两种。

8、自动准同期装置的控制单元有（频率差）控制单元、（电压差)控制单元和（合闸信号）控制单元。

9、同步发电机励磁自动控制系统由(励磁调节器)和(励磁功率单元）两部分组成，它们与(同步发电机）一起组成闭环控制系统。

10、励磁系统中调差单元的作用是提高励磁系统的（无功调差）系数,以便调整并联运行发电机的（无功）功率分配。

11、电力系统频率及有功功率调节实质是调节发电机的输入功率.发电机的输入功率增大时，系统频率及输出的有功功率将（增大）；发电机的输入功率减小时，系统频率及输出的有功功率将(减小）。

12、在多台发电机并联系统中，当系统的无功负荷波动时，无功调差系数δ较小的发电机承担的无功波动量的标幺值（较大）,无功调差系数δ较大的发电机承担的无功波动量的标幺值（较小）。

13、在多台发电机并联系统中,当系统的有功负荷波动时，有功调差系数R*较小的发电机承担的有功波动量的标幺值（较大），有功调差系数R*较大的发电机承担的有功波动量的标幺值（较小）。

《电力系统自动装置》复习题参考答案绪论复习思考题1、简述电力系统自动装置的作用。

答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。

2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。

3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。

而自动操作型又可分为正常操作型和反事故操作型。

第一章复习思考题1、AA T装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。

2、对AAT装置有哪些基本要求？答：AA T装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时AA T应能动作；(3)AAT装置应保证只动作一次；(4)发电厂用AA T装置运行方式应灵活；(5)应校验AAT动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)AAT装置动作过程应使负荷中断供电的时间尽可能短。

3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。

此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AA T 装置只能动作一次。

4、简述明备用和暗备用的含义。

答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。

一、选择题（100题)1.下列选项中不属于配电自动化的管理子系统。

（ B ）（A）信息管理子系统（B) 电流管理子系统（C）负荷管理子系统（D) 可靠性管理子系统2.电力线路的结构分为电缆线路结构和（ A ）结构两类。

(A) 架空线路(B）光纤线路（C) 高分子材料线路（D) 杆塔线路3.重合器的动作特性一般可整定为“一快二慢”.“二快二慢” ( B ）。

(A）一快四慢（B）一快三慢(C）二快三慢(D) 三快三慢4.根据判断故障方式的不同，分段器可分为电压—时间型分段器和( D ）两类。

（A）过压脉冲计数型分段器（B) 电压—功率型分段器(C）电流—时间型分段器（D）过流脉冲计数型分段器5.配电SCADA主要由三部分组成,分别为：（A ）。

通信系统和远方终端装置。

（A) 控制主站(B) 监控显示（C）外设部分(D) 服务器6.下列变压器中效率最高的是( D )（A) S9 （B) S11 （C) S7 (D）S137.下列选项中( D ）不属于FTU的性能要求。

（A) 统计功能(B) 事故记录（C) 远程通信功能(D) 优化功能8.自动发电控制AGC功能可保证电网的（ B )（A）.电压 (B).频率 (C)。

电流（D）.功率因数9.电力系统自动化中的无功调节可保证电网的（ A )（A）.电压 (B）。

频率 (C).电流 (D).功率因数10.异步通信方式的特点之一是（ B )(A）。

设备复杂（B).设备简单（C）。

传输效率高 (D)。

时钟要求高11.电力系统状态估计的量测量主要来自( C )（A).调度人员（B)。

值班人员 (C）。

SCADA系统（D）。

主机12.配电系统少人值守变电站应具有的基本功能是（ B )（A).自动重合闸功能 (B）。

变电站综合自动化功能（C).遥控功能（D).遥信功能13.馈电线自动化系统应有（ C ）（A).无功调节功能 (B)。

有功调节功能（C)。

故障定位功能 (D）.电容器投切功能14.对频率f=50Hz的交流信号采样时，欲使采样间隔的电角度为30°,采样速率fs应为( D )(A).5f0 (B)。

在电力系统通信中，由主站轮流询问各RTU，RTU接到询问后回答的方式属于_______ 。

A.循环式通信规约B.被动式通信规约C.主动式通信规约D.问答式通信规约回答错误!正确答案： D自同期并列操作的合闸条件是_______ 。

A.发电机未加励磁，任意转速B.发电机未加励磁，接近同步转速C.发电机已加励磁，任意转速D.发电机已加励磁，接近同步转速回答错误!正确答案： B励磁调节器接入负调差单元后，发电机的外特性呈_______ 。

A.水平B.下倾C.水平或上翘D.上翘回答错误!正确答案： C“备用电源自动投入装置应保证只动作一次”是为了防止_______ 。

A.工作电源或设备无法断开B.备用电源或设备提前投入C.备用电源或设备多次遭受故障冲击D.工作电源或设备多次遭受故障冲击回答错误!正确答案： C若三相一次重合闸不成功，则其断路器_______ 。

A.跳2次合1次B.跳1次合1次C.跳3次合2次D.跳2次合2次回答错误!正确答案： A担负电力系统频率调节任务的是_______ 。

A.调速系统B.励磁系统C.无功补偿设备AVR回答错误!正确答案： A当AAT装置动作时，如果备用电源或设备投于故障，应使其继电保护____ ___ 。

A.延时0.5s动作B.延时1.0s动作C.不动作D.加速动作回答错误!正确答案： D并列断路器两侧电压矢量的电角速度之差称为_______ 。

A.滑差周期B.滑差角频率电压矢量差D.电压相角差回答错误!正确答案： B电力系统运行中的主要并列方式为_______ 。

A.同步B.准同期C.非同期D.自同期回答错误!正确答案： B以下不属于综合重合闸装置可以实现重合闸方式是_______ 。

A.单相重合闸方式B.综合重合闸方式C.重合闸前加速保护D.停用方式回答错误!正确答案： C调频器改变发电机组调速系统的给定值，即改变机组的空载运行频率时，使静态特性_______ 。

《电力系统自动装置》课程考试试卷参考答案(A 卷)一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、DCS 系统是计算机网络技术在工业控制系统发展的产物，整个系统的组成不包括【 B 】A 、上位机B 、工控机C 、数据采集测控站D 、通信线路2、电力系统运行中的主要并列方式为 【 C 】 A 、自同期 B 、非同期 C 、准同期 D 、同周期3、准同步并列条件规定的允许频率差为不超过额定频率的 【 C 】A 、0％—1％B 、0％—5％C 、 0.2％—0.5％D 、2％—5％ 4、滑差角频率s 小于某一值，相当于 【 B 】A 、脉动电压周期s T 小于某一值B 、脉动电压周期s T 大于某一值C 、频率差s f 大于某一值D 、频率差s f 等于某一值5、励磁功率单元向同步发电机转子提供 【 B 】A 、交流电流B 、直流电流C 、交流电压D 、任何电压6、最简单的励磁调节器的调节方式是 【 A 】A 、比例调节B 、微分调节C 、比例微分调节D 、比例积分调节7、最大励磁限制是为 而采取的安全措施。

【 D 】A 、防止发电机定子绕组长时间欠励磁B 、防止发电机定子绕组长时间过励磁C 、防止发电机转子绕组长时间欠励磁D 、防止发电机转子绕组长时间过励磁8、电网中发电机组在调速器的工作情况下是电网的 【 B 】 A 、功率特性 B 、一次调频频率特性C 、二次调频频率特性D 、调节特性9、电力系统的频率和有功功率调节系统，主要的组成环节不包括 【 A 】A 、电容器B 、调速器C 、发电机组D 、电网10、自动低频减载装置是用来解决 事故的重要措施之一。

【 D 】A 、少量无功功率缺额B 、少量有功功率缺额C 、严重无功功率缺额D 、严重有功功率缺额二、填空题（本大题共10小题，每小题 2 分，共 20 分）请在每小题的空白处写出正确答案。

一、单项选择题（本大题共10小题，每小题1.5分，共15分）。

1．为防止断路器多次重合于永久性故障，在重合闸装置接线设置了( C )A. 跳闸位置继电器B. 加速继电器C. 防跳继电器D. 时间继电器2．单侧电源线路的自动重合闸，不存在 B 问题。

A. 重合闸动作时间的整定B. 非同期合闸C. 与继电保护的配合D. 两次切除短路电流3．三相自动重合闸采用了不对应原理起动，其中“不对应”是指（ B ）A. 断路器实际在合闸位置而控制开关在跳闸位置B. 断路器实际在断开位置而控制开关在合闸后位置C. 断路器实际在合闸位置而控制开关在合闸后位置D. 断路器实际在断开位置而控制开关在合闸位置4．准同步并列装置整定的允许电压差一般不超过额定电压的（ D ）A. 20-25%B. 15-20%C. 10-15%D. 5-10%5．由线性整步电压波形的斜率可反映出（ B ）A. 电压幅值差的大小B. 频率差的大小C. 相角差的大小D. 导向时间的大小6．某台发电机通过升压变压器与电力系统并列运行，如果发电机的无功增加了，则是由于（ D ）A. 励磁调节器的电压基准值降低B. 发电机有的功率增加C. 变压器高压侧电压升高D. 变压器高压侧电压降低7．当同步发电机与无穷大系统并列支行，且保持发电机输出有功δsin ==d G G G X U E P 为常数，但励磁电流调节时，应用 等于常数。

（ B ）A. δsin G UB. δsin G EC. δsin 1d XD. δsin8．机端直接并联的几台发电机组的调差系数( A )A. 都应该为正值B. 都应该为负值C.一半机组的为正值，另一半机组为负值D. 无特殊要求9．下列负荷中，吸收有功率的大小与频率无关的负荷是（ C ）A. 水泵B. 通风机C.白炽灯D. 异步电动机10．两台容相等的发电机组并列运行，其调速系统的速度变动率分别为1δ和2δ。

系统负荷增加后，如果机组1增加的有功功率比机组2的要大，则( A )A. 21δδ<B. 21δδ>C. 21δδ=D. 0,021=>δδ二、名词解释题（本大题共7小题，每小题2分，共14分）11．重合闸后加速答：当线路中发生故障时，继电保护首先有选择性动作跳闸，然后进行自动重合闸，如遇永久性故障，则通过加速继电保护装置瞬时切除故障。

《电力系统自动装置》复习思考题答案（第一、二章）绪论复习思考题1、简述电力系统自动装置的作用。

答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。

2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。

3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。

而自动操作型又可分为正常操作型和反事故操作型。

第一章复习思考题1、AA T装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。

2、对AAT装置有哪些基本要求？答：AA T装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时AA T应能动作；(3)AAT装置应保证只动作一次；(4)发电厂用AA T装置运行方式应灵活；(5)应校验AA T动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)AAT装置动作过程应使负荷中断供电的时间尽可能短。

3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。

此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AA T 装置只能动作一次。

4、简述明备用和暗备用的含义。

答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。
