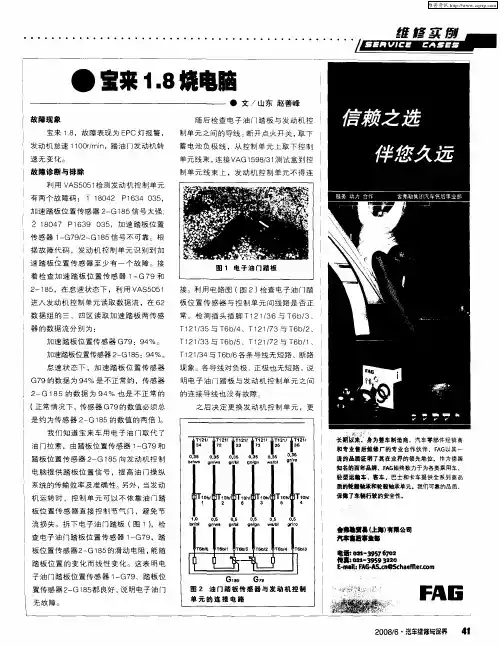

故 障 诊 断 与 排 除
利 用 Ｖ Ｓ ０ １ 测 发 动 机 控 制 单 元 Ａ ５５检
有 两 个故 障码 ： Ｔ １ ０ ２ Ｐ ６ ４ ０ ５ ８ ４ １３ ３ ， 加 速 踏板 位 置 传感 器 ２ Ｇ１ ５信 号 太 强 ： 一 ８ ２１０７ ８ ４ Ｐ１ ３ ０ ５ ６ ９ ３ ，加 速 踏 板 位 置 传 感 器 １ Ｇ７ ／一 ５信 号 不 可 靠 。 根 一 ９２ Ｇ１ ８ 据 故 障 代 码 ，发 动 机 控 制 单 元 识 别 到 加 速 踏 板 位 置 传 感 器 至 少 有 一 个 故 障 。 接 着检查 加速踏 板位置 传感器 １ 一Ｇ７ ９和
无故 障 。
ＥＩ ｉ － Ｉ 舀－ Ｓ，ｎ Ｒ ￣秘 Ａ ｃ ＱＳｃ ａｅ ｈ Ｉ
图 ２ 油 门 踏 板传 感 器 与发 动机 控 制 单 元 的 连 接 电路
巍
。
嚣
ｊ Ｆ ｌ ＡＥ
２ ０ ／ 污车维修与傈养 ０ ８６・ ４ ｌ
维普资讯
进 入 发 动 机 控 制 单 元 读 取 数 据 流 ，在 ６ ２ 数 据 组 的 三 、四 区读 取 加 速 踏 板 两 传 感 器的数据流分别 为： 加 速 踏 板 位 置传 感器 Ｇ７ ：９ ％。 ９ ４ 加 速踏板 位置传 感器 ２ Ｇ１５ ４ 一 ８ ：９ ％。 怠速 状 态 下 ，加 速 踏 板 位 置 传 感 器 Ｇ７ ９的 数 据 为 ９ ％ 是 不 正 常 的 ，传 感 器 ４ ２ ８ ～Ｇ１ ５的 数 据 为 ９ ％ 也 是 不 正 常 的 ４ （ 常 情 况 下 ， 感 器 Ｇ７ 正 传 ９的 数值 必 须 总 是 约 为传 感 器 ２ Ｇ１ ５的 数 值 的两 倍 ） 一 ８ 。
板 位 置 传 感 器 ２ Ｇ１ ５ 滑 动 电 阻 ， 随 一 ８ 的 能

宝来轿车行驶熄火故障分析本文介绍一辆宝来1.8T轿车电控发动机系统在行驶过程中熄火之后发动机便不能起动的故障诊断与维修。

标签：电动汽油泵;点火系统;点火线圈一、故障现象本人在维修站时期中,有一辆宝来1.8T轿车来到我们的维修站来检修。

经驾驶员反映,该车在行驶过程中,突然间熄火之后不久再次起动发动机便不能起动。

反复几次都是不行,用人力推也推不着。

二、故障原因分析对于发动机突然熄火这一类故障,追究其故障原因无非是:电动汽油泵、点火系统、点火线圈三者工作不正常都会导致在行驶过程中熄火后发动机不能起动的故障现象。

三、发动机控制系统的工作原理1、电动汽油泵的作用与控制原理电控燃油喷射系统均采作电动汽油泵,其功能是向喷油器提供油压高于进气歧管压力250~300Pa的燃油。

当发动机工作时,电动汽油泵将燃油从油箱里泵出,经燃油分配管分配到各缸喷油器。

当喷油器接受到ECU发出的喷油指令时,再将燃油喷射在进气门附近,并与空气供给系统提供的空气混合形成雾化良好的可燃混合气。

电动汽油泵工作不正常线路、短路、线路老化都会出行驶过程中熄火现象出现。

2、点火系统控制原理宝来1.8T轿车的微机控制点火系统主要由曲轮轴(上止点位置)传感器、曲轴位置(曲轴转速与转角)传感器、空气流量传感器、节气门位置传感器、冷却液温度传感器、进气温度传感器、车速传感器、宝震传感器、各种控制开关、ECU 等组成。

在ECU的只读存储器中,它不断接收各种传感器和开关发送的信号,并按预先编制的程序进行计算和判断后,向点火控制器发出控制信号,实现最佳点火提前角和点火时刻的最佳控制。

当发动机工作时,ECU根据凸轮轴位置传感器信号判定哪一缸即将到达压缩上止点,根据反映发动机工况的转速信号、负荷信号以及与点火提前角有关的传感器确定相应工况下的最佳点火提前角,向点火控制发出控制指令,使功率三极管截止,点火线圈一次电流切断,二次绕组产生高压电,并按发动机点火顺序分配到各缸火花塞跳火点燃混合气。

如何进行设定、匹配、编程、调整一般的电脑诊断仪都有上述功能，比如大众车，更换节气门体、清洗节气门体或更换发动机ECU后，就需要对节气门基本设定：首先打开点火开关，不启动发动机，选择发动机系统，选择自适应调整，输入相应通道号。

（1）098通道，时代超人1.8GSi、PassatB51.8GSi或1.8T、捷达（5阀）、Audi1.8T 等。

（2）060通道，捷达前卫（2阀）、POLO、宝来等。

（3）001通道，红旗、PassatB4、Audi100、Audi200等。

按确认后进入设定过程。

在安静的环境下，设定时，可以听到节气门体处有“咔哒”声响，电控单元会把最大、最小及中间位置记录下来，识别节气门体的特性。

屏幕显示“OK”，退出，基本设定完成。

另外，捷达前卫等车系，输入“060”通道之前，首先进入“自适应调整”功能，选择“00”通道，确认清除原电脑怠速记忆后，方可继续上述步骤。

有些车，如别克、赛欧、欧宝、大宇等，打开关闭点火开关就完成自我校验，所以根本不需进行基本设定。

防盗系统钥匙匹配1、捷达、时代超人、奥迪V6第二代防盗系统钥匙匹配：①连接电脑诊断仪；②选择“防盗系统”；③选择“调整及匹配”进入匹配汽车钥匙，输入4位数密码，密码一般位于杂物箱内，刮开黑漆后可查到或通过制造厂查询，密码不足五位的首位前加0输入确认，再输入要匹配的钥匙数。

例如按3键，表示总共匹配3把钥匙，再按确认，在3s内，屏幕会显示：“第一把钥匙已匹配完成！”关闭点火开关，拔出钥匙，然后插入下一把钥匙，将点火开关转至ON位置，停留1～2s。

钥匙会自动设置、匹配，以此重复，全部操作必须30s内完成。

2、第二代防盗电脑与发动机电脑匹配，如时代超人、捷达更换防盗电脑或发动机电脑：①连接电脑诊断仪；②选择“防盗系统”；③选择“发动机控制单元匹配”，按确认后即可。

3、第三代防盗系统钥匙匹配：如AudiA6、宝来、PassatB5等：①连接电脑诊断仪；②选择“仪表板系统”；③选择“调整及匹配”；④输入“21”通道号；⑤确认，输入0加四位防盗密码，⑥确认、输钥匙数，在30s内匹配所有钥匙（1～8把）。

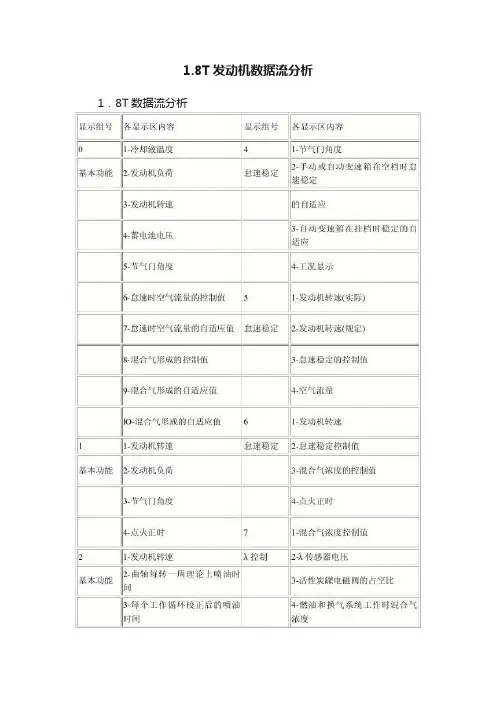

1.8T发动机数据流分析1．8T数据流分析下面是各显示小组测量值的正常范围及异常数值的原因分析：显示组00显示组1(怠速时基本参数)显示区1：在关闭空调等用电器时，如果发动机怠速转速超差，应检查：节气门是否太(从显示区3的节气门开度可看出)；检查怠速开关是否闭合(从显示组4的显示区4：“工况”可看出)；进气管是否漏气。

显示区2：如果测得的发动机负荷小于0．5ms，应检查燃油压力是否过高或进气系统是否漏气及空气流量计是否正常；如果测量值超过1．5ms应检查是否有额外负荷及节气门开度是否超过5℃，如超过应先清洗节流阀并进行基本设置，再检查测量值可否恢复正常；如果节气门开度正常，而测量值超差，应参考显示组2的显示区4：“吸入空气量”，如果也超差，说明空气流量计损坏。

显示区3：测量值为O℃时，说明节流阀体基本设置错误，应重新设置；如节气门开度大于5℃，说明节流阀体脏污或拉线调节不良，需拆下清洗并重新进行基本设置。

注意：当完全踩下油门踏板时显示值应在80～90℃之间，一旦节气门电位计有故障，则显示一个固定值：35℃。

显示组2(怠速时基本参数)显示区2：是曲轴转一周从理论上计算出的喷油时间值。

显示区3：是指一个完整的工作循环，即曲轴转两周的经过校正后的实际喷油时间，所以它不一定正好是显示区2数值的2倍。

通过两数值的对比可大致判断喷油器的堵塞程度，如某发动机出现怠速不稳，加速不良的故障，经测量发现两值分别是1．4和5．6，可见实际喷油时间变长，说明喷油器堵塞，对喷油器进行不解体清洗后，故障排除。

显示区4：它是吸入的空气量，它的数值正常与否可直接判断空气流量计的好坏。

显示组3(基本参数)显示区2：是系统电压，停机时是12V，发动机运转时约14V，如果电压高于15V，说明发电机电压调节器损坏，应更换发电机。

如果着车后电压比停机时略低，说明发电机损坏不发电或蓄电池损坏。

显示区3：冷却液温度：1．8T正常工作时温度可达80—105℃：显示区4：进气温度．如进气温度传感器损坏，则显示恒定值19．5℃：显示组4(怠速调整)显示区：：是怠速空气流量自适应值(自动变速器。

2020/3/3
－9－
宝来特殊功能介绍--AUM发动机部分
1、TPS基本设定： 发动机----基本调整----060----ADP.I.o 30s后才可结束自适应
2、EGR基本设定： 发动机----基本调整----077---4区从“Test AUS”变为“Test EIN”，怠速运转直到显
示：Syst.i.o。 3活性炭罐基本设定：
2）突然提高发动机转速，然后在发动机怠速运行2min
C-----056— 4区规定值为0+00000，2区怠速转速HS760r/min，
AT700r/min；1区与上同。
2020/3/3
－16－
宝来特殊功能介绍--AUM发动机部分
15、怠速转速自适应： 发动机----自适应----01-----（发动机怠速运转）
Hzg VK
2020/3/3
－14－
宝来特殊功能介绍--AUM发动机部分

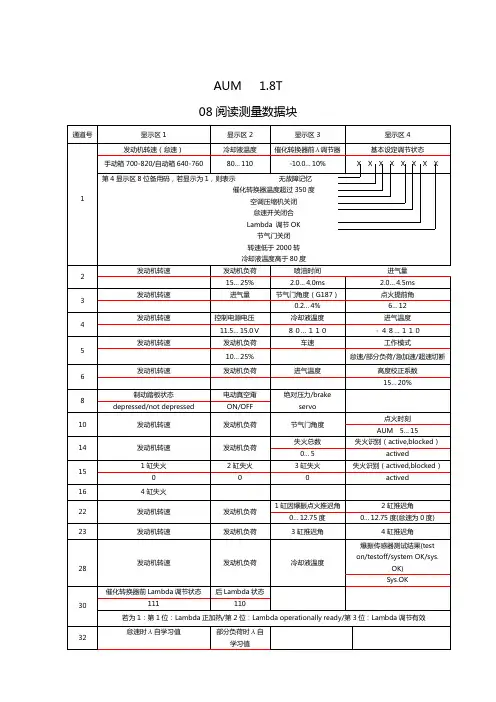

12、节气门控制单元检查： 发动机----数据流----062----
1）1区节气门角度G187规定值3-97%；2区节气门角度G188规定值973%；3区油门位置传感器G79规定值12-97%；4区油门位置传感器G185 规定值4-49%； 2）慢慢踏油门，1区均匀上升，公差范围3-93%并完成使用，显示2区的 百分比下降，公差范围2-97%也未完成使用。
2020/3/3
－8－
宝来特殊功能介绍------发动机部分
11、制动开关及制动踏板开关信号检查： 发动机-----数据流------066------
1）2区（左边第3、4位）显示规定值##00##### 2）踏下制动踏板2区显示规定值位##11##### 12、检查档位信号：

汽车故障检测数据流标准范围值一、发动机性能1. 发动机转速范围：通常为0-6,000 rpm。

2. 功率输出范围：最大功率应接近车辆标称的功率值，如130马力（97kW）。

3. 扭矩输出范围：最大扭矩应接近车辆标称的扭矩值，如180磅英尺（245 N·m）。

4. 燃油消耗率：应符合车辆制造商提供的燃油经济性数据。

二、变速器性能1. 变速器换挡时刻的发动机转速：应符合车辆制造商提供的换挡时刻的发动机转速范围。

2. 变速器换挡时刻的车速：应符合车辆制造商提供的换挡时刻的车速范围。

3. 变速器油温：应保持在正常工作范围内，如20-80摄氏度。

三、制动系统1. 制动踏板行程：应在正常范围内，如30-50%踏板行程。

2. 制动力矩：在制动测试中，制动力矩应符合车辆制造商提供的标准值。

3. 制动液压力：应保持在正常工作范围内，如20-60 psi。

四、车身控制1. 车身高度：应在正常范围内，如±2 cm。

2. 车身稳定性：在行驶过程中，车身应保持稳定，无异常摇晃或摆动。

3. 车轮定位：车轮定位角度应符合制造商提供的标准值。

五、排放控制1. 排放污染物含量：应符合当地排放法规标准。

2. 发动机排气温度：应保持在正常工作范围内，如200-500摄氏度。

3. 催化转化器温度：应保持在正常工作范围内，如300-800摄氏度。

六、冷却系统1. 发动机水温：应保持在正常工作范围内，如80-95摄氏度。

2. 冷却液压力：应保持在正常工作范围内，如15-30 psi。

3. 散热器散热性能：在长时间运行后，散热器应能有效降低发动机水温。

七、燃油经济性1. 综合燃油经济性：应符合车辆制造商提供的燃油经济性数据。

2. 城市道路燃油经济性：应符合车辆制造商提供的城市道路燃油经济性数据。

3. 高速公路燃油经济性：应符合车辆制造商提供的高速公路燃油经济性数据。

八、传感器数据1. 空气流量传感器：应能准确测量发动机的进气量。

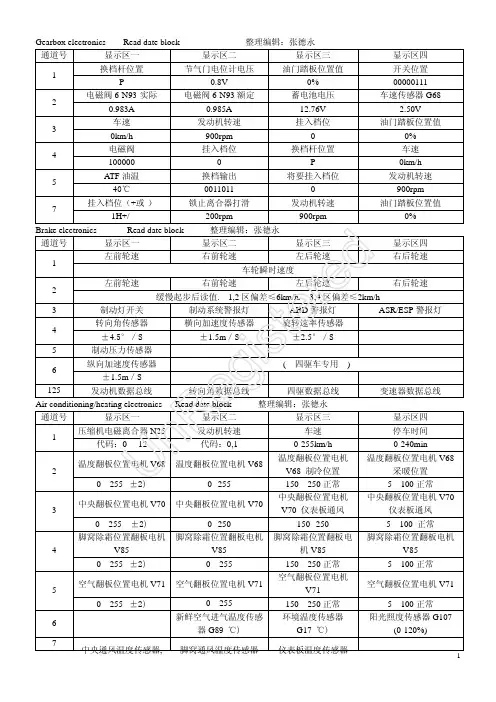

Radio Read date block
