气浮法简介ppt课件

.
二、气浮法的类型
按产生微细气泡的方法，气浮法分为：电解气浮法、分散空气气浮法、溶解空气气浮法等。 1、电解气浮法 直流电的电解作用下→正极产生氢气 ，负极产生氧气，微气泡→气泡小于溶气法和散气法。
.
2、分散空气气浮法 2.1、微孔曝气气浮法 压缩空气引至靠近池底处的微孔板，并 被微孔板的微孔分散成细小气泡 优点：简单易行 缺点：存在空气扩散装置的微孔易于堵 塞、气泡较大、气浮效果不高。
微孔曝气气浮法
.

2.2、剪切气泡气浮法 将空气引至一个高速旋转混合器或叶轮机的附近，通过高速旋转混合器或叶轮机的高速剪切，将引入的空气切割粉碎成细小气泡。
剪切气泡气浮法
.
3、溶解空气气浮法 溶解空气气浮法是在一定的压力下让空气溶解在水中，然后在减压条件下析出溶解空气，形成微气泡。根据气 泡析出时所处压力的不同可分为真空气浮法和加压气浮法两种。 3.1真空气浮法 废气在常压下被曝气，使其充分溶气，然后在真空条件下，使废水中溶气析出，形成细微气泡，粘附颗粒杂质 上浮于水面形成泡沫浮渣而除去。此法优点是：气泡形成、气泡粘附于微粒以及絮凝体的上浮都处于稳定环境， 絮体很少被破坏。气浮过程能耗小。其缺点是：容气量小，布、不适于处理含悬浮物浓度高的废水；气浮在负 压下运行，刮渣机等设备都要在密封气浮池内，所以气浮池的结构复杂，维护运行困难，故此法应用较少。 3.2加压气浮法 （1）工作原理：在加压条件下，使空气溶于水，形成空气过饱和状态。然后减至常压， 使空气析出，以微小气泡释放于水中，实现气浮，此法形成气泡小，约20～100μm，处 理效果好，应用广泛。 （2）加压溶气气浮工艺流程： 加压溶气气浮可分为：全溶气流程、部分溶气流程、回流加压溶气流程。
.
全溶气流程
7 3
4 8
10
2 1
5
6
9
图 8-9 全溶全气溶方气式流加压程溶图气浮上法流程
1-原水进入；2-加压泵；3-空气加入；4-压力溶气罐 （含填料层）；5-减压阀；6-气浮池；7-放气阀； 8-刮渣机；9-集水系统；10-化.学药剂
浮 渣
出 水
部分溶气流程
7
压
3
力
表
4
8
10
2 1
5 6
浮 渣
9 出 水
图 8部-10分溶部分气溶流气程方式图浮上法流程
1-原水进入；2-加.压泵；3-空气加入；4-压力溶气罐 （含填料层）；5-减压阀；6-气浮池；7-放气阀； 8-刮渣机；9-集水系统；10-化学药剂
回流加压溶气流程
7 3
4
8
1
5 2
6
9 出 水
回 流
图 8-11 回回 流流 加加 压压 溶溶 气气 流方 程图式流程示意图
1-原水进入；2-加压泵；3-空气进入；4-压力溶气罐 （含填料层）；5-减.压阀；6-气浮池；7-放气阀； 8-刮渣机；9-集水管及回流清水管
3.3加压气浮法的基本原理（P66）
一、空气在水中的溶解度与压力及温度的关系。 二、水中的悬浮颗粒与微小气泡相粘附的原理。 （气浮与悬浮颗粒粘附的条件、“颗粒—气泡”复合体的上浮速度） 三、投加化学药剂提高气浮效果 （混凝剂、浮选剂、助凝剂、抑制剂、调节剂）
3.4压力溶气气浮法系统的组成及设计（P71）
.
谢谢观赏！
.
一、气浮法

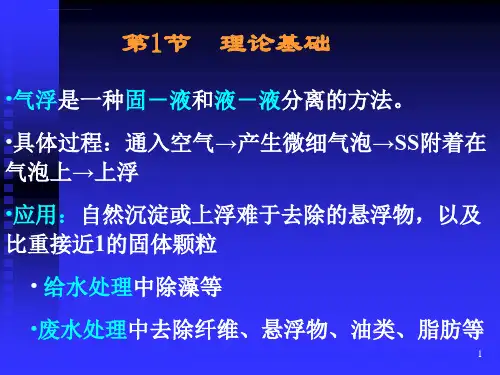

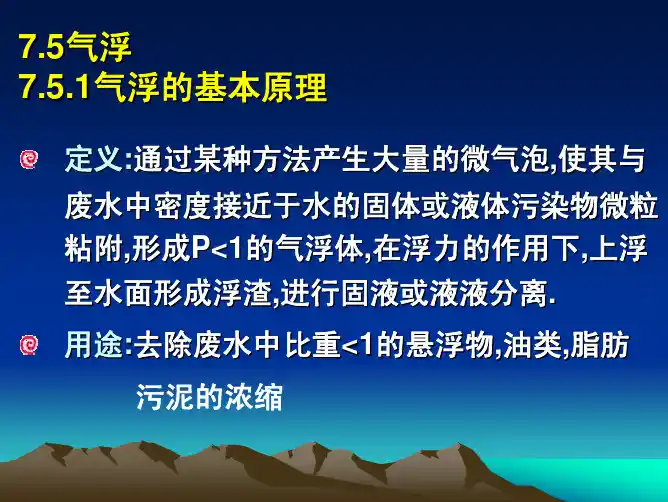

气浮法是一种有效的固-液和液-液分离的方法。 具体过程：通入空气→产生微细气泡→SS附着在气泡上→上浮 气浮法处理工艺满足的条件： 1、必须向水中提供足够量的细微气泡； 2、必须使废水中的污染物质能形成悬浮状态； 3、必须使气泡与悬浮物的物质产生黏附作用。 应用：自然沉淀或上浮难以去除的悬浮物，以及颗粒密度接近或小于水的固体颗粒。 废水处理中去除纤维、悬浮物、油类、脂肪等。
