数电实验 计数器电路

数电计数器实验报告数电计数器实验报告引言：数电计数器是数字电路中常见的一种组合逻辑电路，用于实现对输入信号进行计数的功能。

在本次实验中，我们将通过搭建一个四位二进制计数器的电路，来深入了解计数器的工作原理和应用。

实验目的：1. 熟悉计数器的基本原理和工作方式；2. 掌握计数器的设计与搭建方法；3. 理解计数器在数字系统中的应用。

实验器材：1. 74LS161四位二进制同步计数器芯片；2. 74LS47七段数码管芯片；3. 电路连接线、电源等。

实验步骤：1. 按照电路原理图，连接74LS161计数器芯片和74LS47七段数码管芯片；2. 将74LS161的CLK输入引脚连接到一个可调的方波发生器，用于提供时钟信号；3. 将74LS161的RST引脚连接到一个开关，用于手动复位计数器；4. 将74LS161的QA~QD引脚连接到74LS47的A~D引脚，用于输出计数结果；5. 将74LS47的LT引脚连接到一个LED灯，用于指示计数溢出。

实验原理：计数器是由触发器和逻辑门组成的组合逻辑电路。

在本次实验中，我们使用74LS161芯片作为计数器，它具有四位二进制计数功能。

74LS161芯片内部包含四个D触发器，每个触发器的输出与下一个触发器的时钟输入相连，形成级联的工作方式。

当时钟信号上升沿到来时，触发器会根据输入信号的状态进行状态转移，从而实现计数功能。

实验结果：通过调节方波发生器的频率，我们可以观察到七段数码管上显示的数字不断变化。

当计数器达到最大值时，LED灯会亮起，指示计数溢出。

通过手动复位开关，我们可以将计数器重新复位为0，重新开始计数。

实验分析：1. 在实验过程中，我们发现计数器的工作稳定性较好，能够准确地进行计数；2. 通过改变方波发生器的频率，我们可以调整计数器的计数速度，从而实现不同的计数效果；3. 计数器的应用非常广泛，比如在时钟、计时器、频率分频器等数字系统中都有广泛的应用。

实验总结：通过本次实验，我们深入了解了数电计数器的工作原理和应用。

数电计数器实验报告数电计数器实验报告引言：数电计数器是数字电路中常见的一种组合逻辑电路，用于计数和记录输入脉冲的次数。

本实验旨在通过搭建一个基本的二进制计数器电路，探究计数器的工作原理，并验证其计数功能的正确性。

实验装置和步骤：实验中所用的装置包括集成电路、数字示波器、电源等。

首先，我们按照电路原理图搭建计数器电路，并连接相应的输入和输出信号线。

然后，我们通过给计数器电路提供时钟信号，观察输出信号的变化情况。

最后，我们通过改变输入信号的频率和幅度，测试计数器的稳定性和可靠性。

实验结果：在实验中，我们观察到计数器电路的输出信号随着时钟信号的输入而变化。

当时钟信号的边沿触发计数器时，计数器按照设定的计数规则进行计数，并输出相应的二进制码。

例如，当计数器为4位二进制计数器时，输入一个时钟脉冲，计数器的输出变化为0001、0010、0011、0100，依次类推。

当计数器达到最大计数值时，会自动归零重新计数。

实验分析：通过实验我们发现，计数器的计数规则是按照二进制码进行计数的。

每一位计数器都有两种状态，0和1，通过时钟信号的输入，计数器的状态会发生变化。

当计数器达到最大计数值时，会自动归零，这是因为计数器的位数是有限的，无法继续计数。

计数器的位数越多，能够计数的范围就越大。

此外，我们还发现计数器的计数速度与输入时钟信号的频率有关。

当时钟信号的频率较高时，计数器的计数速度也会相应增加。

然而，当时钟信号的频率过高时，计数器可能无法跟上时钟信号的输入，导致计数器的计数出错。

因此，在实际应用中，我们需要根据具体的需求来选择合适的计数器和时钟频率。

实验总结：通过本次实验，我们深入了解了数电计数器的工作原理和计数功能。

计数器作为一种常见的组合逻辑电路，广泛应用于各种计数和测量系统中。

在实际应用中，我们需要根据具体的需求选择合适的计数器和时钟频率，以确保计数器的稳定性和可靠性。

未来展望：随着科技的不断发展，计数器的功能和性能也在不断提升。

实验八计数器一、实验目的1．熟悉由集成触发器构成的计数器电路及其工作原理。

2．熟悉掌握常用中规模集成电路计数器及其应用方法。

二、实验原理和电路所谓计数，就是统计脉冲的个数，计数器就是实现“计数”操作的时序逻辑电路。

计数器的应用十分广泛，不仅用来计数，也可用作分频、定时等。

计数器种类繁多。

根据计数体制的不同，计数器可分成二进制（即2”进制）计数器和非二进制计数器两大类。

在非二进制计数器中，最常用的是十进制计数器，其它的一般称为任意进制计数器。

根据计数器的增减趋势不同，计数器可分为加法计数器—随着计数脉冲的输入而递增计数的；减法计数器—随着计数脉冲的输入而递减的；可逆计数器—既可递增，也可递减的。

根据计数脉冲引入方式不同，计数器又可分为同步计数器—计数脉冲直接加到所有触发器的时钟脉冲（CP）输入端；异步计数器—计数脉冲不是直接加到所有触发器的时钟脉冲（CP）输入端。

1.异步二进制加法计数器异步二进制加法计数器是比较简单的。

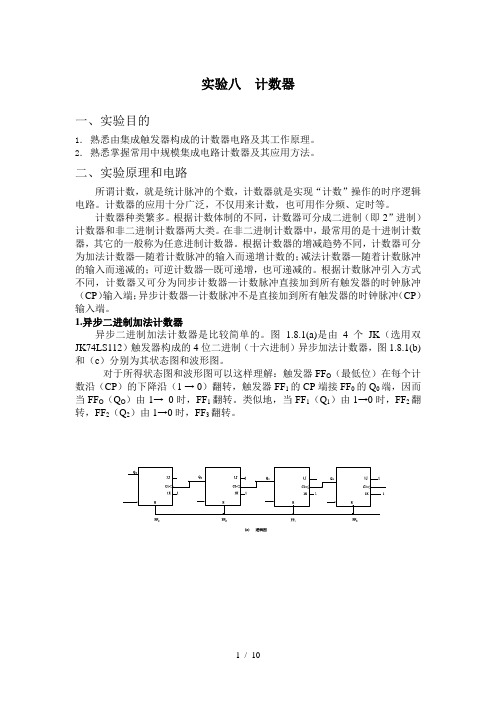

图 1.8.1(a)是由4个JK（选用双JK74LS112）触发器构成的4位二进制（十六进制）异步加法计数器，图1.8.1(b)和（c）分别为其状态图和波形图。

对于所得状态图和波形图可以这样理解：触发器FF O（最低位）在每个计数沿（CP）的下降沿（1 → 0）翻转，触发器FF1的CP端接FF0的Q0端，因而当FF O（Q O）由1→ 0时，FF1翻转。

类似地，当FF1（Q1）由1→0时，FF2翻转，FF2（Q2）由1→0时，FF3翻转。

4位二进制异步加法计数器从起始态0000到1111共十六个状态，因此，它是十六进制加法计数器，也称模16加法计数器（模M=16）。

从波形图可看到，Q0 的周期是CP周期的二倍；Q1 是Q0的二倍，CP的四倍；Q2是Q1 的二倍，Q0的四倍，CP的八倍；Q3是Q2的二倍，Q1的四倍，Q0的八倍，CP的十六倍。

所以Q0 、Q1、Q2、Q3分别实现了二、四、八、十六分频，这就是计数器的分频作用。

数电计数器实验报告实验名称：数电计数器实验实验目的：通过实验，了解和掌握数电计数器的原理和工作方式，以及计数器的应用。

实验原理：计数器是一种能够实现数字计数功能的电子元件。

主要由触发器、逻辑门和时钟信号组成。

触发器主要用于储存和传递信号，逻辑门用于控制和处理信号，时钟信号用于控制计数时间。

实验器材：1. 7400四路或五路与门2. 7432四路或五路或六路或七路与非门3. 7474触发器4. 555定时器5. LED灯6. 电源实验步骤：1. 将触发器与逻辑门按照电路图连接，并确保连接正确无误。

2. 将555定时器连接到电路中，并设置合适的时钟频率。

3. 将LED灯连接到电路中，用于显示计数结果。

4. 打开电源，观察LED灯的亮灭情况，并记录计数结果。

5. 可以尝试改变定时器的频率，观察LED灯的计数速度。

实验结果分析：通过实验观察和记录计数结果，可以得出计数器的工作原理和特点。

可以发现，当时钟信号输入时，计数器会根据触发器和逻辑门的控制逻辑实现数字计数功能。

实验结论：1. 数电计数器是一种能够实现数字计数功能的电子元件。

2. 计数器由触发器、逻辑门和时钟信号组成，触发器用于储存和传递信号，逻辑门用于控制和处理信号，时钟信号用于控制计数时间。

3. 数电计数器在实际应用中具有广泛的用途，如计时器、频率计等。

实验中可能遇到的问题和解决方法：1. 连接错误：检查电路连接，确保连接正确无误。

2. LED灯未亮起：检查电路连接，确保连接正确无误。

3. 计数不准确：检查时钟信号的频率，确保设置合适的计数速度。

实验改进思路：1. 尝试使用不同型号的触发器和逻辑门，比较它们的计数效果和特点。

2. 尝试使用其他电子元件，如译码器、多路选择器等，扩展计数器的功能和应用场景。

3. 尝试使用计数器的级联连接，实现更复杂的计数功能和应用。

数电实验报告计数器计数器是数字电路中常见的一种电路元件，用于计数和显示数字。

在数电实验中，我们通常会设计和实现各种类型的计数器电路，以探究其工作原理和性能特点。

本文将介绍数电实验中的计数器的设计和实验结果，并探讨其应用和改进。

一、设计和实现在数电实验中，我们通常使用逻辑门和触发器来实现计数器电路。

逻辑门用于控制计数器的输入和输出，而触发器则用于存储和更新计数器的状态。

以4位二进制计数器为例，我们可以使用四个触发器和适当的逻辑门来实现。

触发器的输入端连接到逻辑门的输出端，而逻辑门的输入端连接到触发器的输出端。

通过适当的控制信号，我们可以实现计数器的正向计数、逆向计数、清零和加载等功能。

在实验中，我们需要根据设计要求选择适当的逻辑门和触发器，并将其连接起来。

然后，通过给逻辑门和触发器提供适当的输入信号，我们可以观察计数器的输出结果，并验证其正确性和稳定性。

二、实验结果在实验中，我们设计了一个4位二进制计数器，并通过适当的输入信号进行了测试。

实验结果表明，计数器能够正确地进行正向计数和逆向计数，并能够在达到最大计数值或最小计数值时自动清零。

此外，我们还观察到计数器的输出信号在计数过程中保持稳定，并且能够及时响应输入信号的变化。

这说明计数器具有较高的稳定性和响应速度，适用于各种计数应用场景。

三、应用和改进计数器在数字电路中有广泛的应用，例如频率分频、时序控制、计时器等。

通过适当的设计和连接，我们可以实现各种复杂的计数功能，满足不同的应用需求。

在实验中，我们还可以对计数器进行改进和优化，以提高其性能和功能。

例如，我们可以增加计数器的位数，以扩大计数范围；我们还可以添加输入输出接口，以实现与其他电路元件的连接和通信。

此外，我们还可以使用更高级的计数器电路，如同步计数器、环形计数器等，以实现更复杂的计数功能。

这些改进和扩展将进一步提高计数器的灵活性和实用性。

总结：通过数电实验，我们了解了计数器的设计和实现原理，并验证了其在实际应用中的性能和功能。

实验六计数器及其应用一、实验目的1．学习用集成触发器构成计数器的方法2．掌握同步计数的逻辑功能、测试方法及功能扩展方法3．掌握构成任意进制计数器的方法二、实验设备和器件1．+5V直流电源2．双踪示波器3．连续脉冲源4．单次脉冲源5．逻辑电平开关6．逻辑电平显示器7．译码显示器8．CC4013×2（74LS74）CC40192×3（74LS192）CC4011（74LS00）CC4012（74LS20）三、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。

计数器种类很多。

计数器计数时所经历的独立状态总数为计数器的模（M）。

计数器按模可分为二进计数器（M=2n）、十进计数器（M=10n）和任意进制计数器（M≠2n、M≠10n）。

按计数脉冲输入方式不同，可分为同步计数和异步计数。

按计数值增减趋势分为：加法计数器、减法计数器和可逆（加/减）计数器。

1．用D触发器构成异步二进制加/减计数器图6-1是用四只D触发器构成的四位二进制异步加法计数器，它的连接特点是将每只D触发器接成T 触发器，再由低位触发器的Q端和高一位的CP端相连接。

若将图6-1稍加改动，即将低位触发器的Q端与高一位的CP端相连接，即构成了一个4位二进制减法计数器。

2．中规模十进制计数器、十六进制计数器（1）CC40192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能。

当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其它功能。

当CR为低电平，置数端LD也为低电平时，数据直接从置数端D0、D1、D2、D3置入计数器。

当CR为低电平，LD为高电平时，执行计数功能。

执行加计数时，减计数端CP D接高电平，计数脉冲由CP U输入；在计数脉冲上升沿进行8421码十进制加法计数。

执行减计数时，加计数端CP U接高电平，计数脉冲由减计数端CP D 输入，表6-2为8421码十进制加、减计数器的状态转换表。

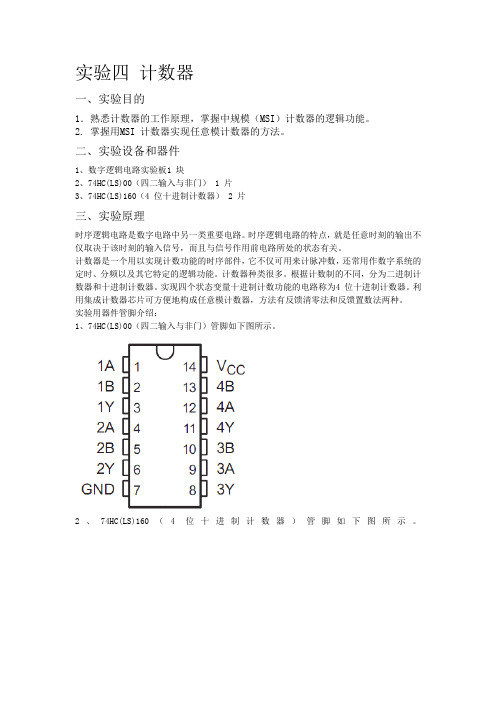

数字电子技术实验报告实验四：计数器及其应用一、实验目的：1、熟悉常用中规模计数器的逻辑功能。

2、掌握二进制计数器和十进制计数器的工作原理和使用方法。

二、实验设备：1、数字电路实验箱；2、74LS90。

三、实验原理：1、计数是一种最简单基本运算，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时具有分频功能。

计数器按计数进制分有：二进制计数器，十进制计数器和任意进制计数器；按计数单元中触发器所接收计数脉冲和翻转顺序分有：异步计数器，同步计数器；按计数功能分有：加法计数器，减法计数器，可逆（双向）计数器等。

2、74LS90是一块二-五-十进制异步计数器，外形为双列直插，NC表示空脚，不接线，它由四个主从JK触发器和一些附加门电路组成，其中一个触发器构成一位二进制计数器；另三个触发器构成异步五进制计数器。

在74LS90计数器电路中，设有专用置“0”端R0（1），R0（2）和置“9”端S9（1）S9（2）。

其中前两个为异步清0端，后两个为异步置9端。

CP1, CP2为两个时钟输入端；Q0~Q3为计数输出端。

当R1=R2=S1=S2=0时，时钟从CP1引入，Q0输出为二进制；从CP2引入，Q3输出为五进制。

时钟从CP1引入，二Q0接CP1,则Q3Q2Q1Q0输出为十进制（8421码）；时钟从CP2引入，而Q3接CP1，则Q0Q3Q2Q1输出为十进制（5421码）。

四、实验原理图及实验结果：1、实现0～9十进制计数。

1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0~9十个数字。

2、实现六进制计数。

1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0~5六个数字。

3、实现0、2、4、6、8、1、3、5、7、9计数。

1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0、2、4、6、8、1、3、5、7、9十个数字。
