大庄供电所10kV 及以下
架空线路施工标准化作业指导书
编号：2011-YN-18
本标准化作业指导书由沂南县供电公司乡镇电管部提出。
本标准化作业指导书汇编起草单位：大庄供电所本标准化作业指导书起草人：邵明华、李守红、李学才、屈长进初审：祖洪忠
会审：高更树
批准：刘庆涛本标准化作业指导书于2011 年10 月15 日首次发布。
本标准化作业指导书委托乡镇电管部负责解释。
、适用范围:
本指导书适用于大庄供电所10kv及以下农村电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。
二、引用标准：
GB- 50173《电气装置安装工程35kV及以下架空线路施工及验收规范》
GB- 50303《建筑电气工程施工质量验收规范》
DL/T —5161《电气装置安装工程质量检验及评定规程》
DL- 5009.2《电力建设安全工作规程》（架空电力线路部分）
Q/CSG11105.4-2008《国家电网工程施工工艺控制规范》
山东省电力有限公司编写《供电企业现场标准化作业指导书》
三、施工流程控制:
1.准备阶段
工作任务
施工作业现场简图:
施工地段
施工准备
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。
人员分工情况
工器具
1.6个人防护用品
2.安全风险及控制措施
作业风险评估
3•
作业阶段 作业前工作
作业内容
4 •结束阶段
质量检验
竣工验收。

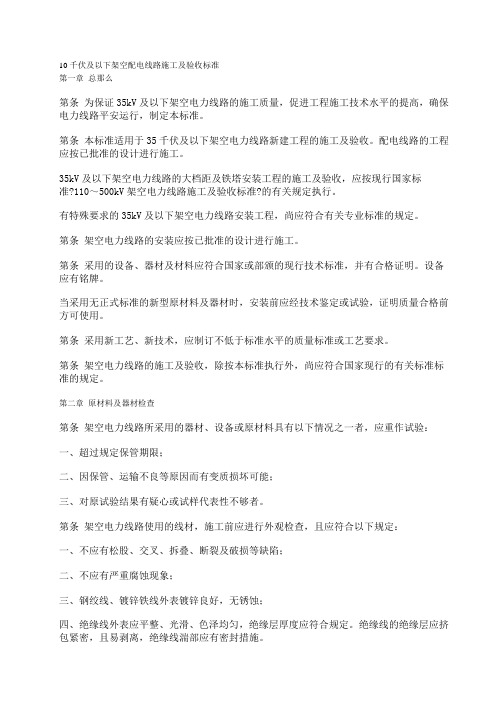

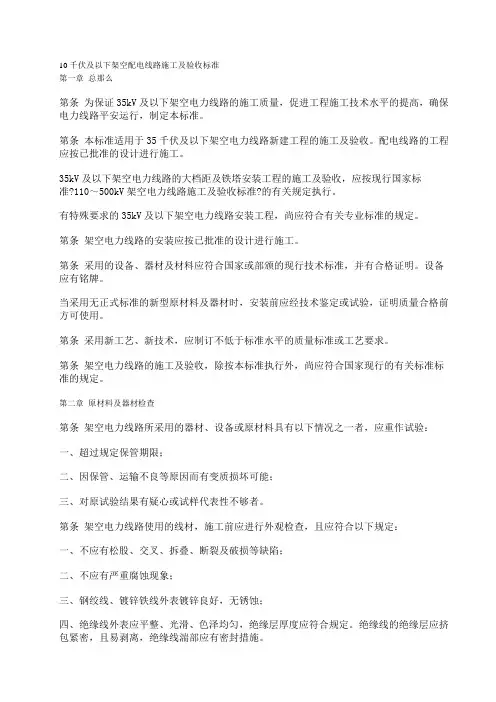

10千伏及以下架空配电线路施工及验收标准第一章总那么第条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路平安运行，制定本标准。
第条本标准适用于35千伏及以下架空电力线路新建工程的施工及验收。
配电线路的工程应按已批准的设计进行施工。
35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准?110～500kV架空电力线路施工及验收标准?的有关规定执行。
有特殊要求的35kV及以下架空电力线路安装工程，尚应符合有关专业标准的规定。
第条架空电力线路的安装应按已批准的设计进行施工。
第条采用的设备、器材及材料应符合国家或部颁的现行技术标准，并有合格证明。
设备应有铭牌。
当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格前方可使用。
第条采用新工艺、新技术，应制订不低于标准水平的质量标准或工艺要求。
第条架空电力线路的施工及验收，除按本标准执行外，尚应符合国家现行的有关标准标准的规定。
第二章原材料及器材检查第条架空电力线路所采用的器材、设备或原材料具有以下情况之一者，应重作试验：一、超过规定保管期限；二、因保管、运输不良等原因而有变质损坏可能；三、对原试验结果有疑心或试样代表性不够者。
第条架空电力线路使用的线材，施工前应进行外观检查，且应符合以下规定：一、不应有松股、交叉、拆叠、断裂及破损等缺陷；二、不应有严重腐蚀现象；三、钢绞线、镀锌铁线外表镀锌良好，无锈蚀；四、绝缘线外表应平整、光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线湍部应有密封措施。
第条为特殊目的使用的线材，除满足第2.0.2条规定外，还应符合设计的特殊要求。
第条由用黑色金属制造的和紧固件，除地脚螺栓外应采用热浸镀锌制品。
第条各种联结螺栓应有防松装置，防松装置弹力应适宜、厚度符合规定。
第条金属附件及镙栓外表不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。

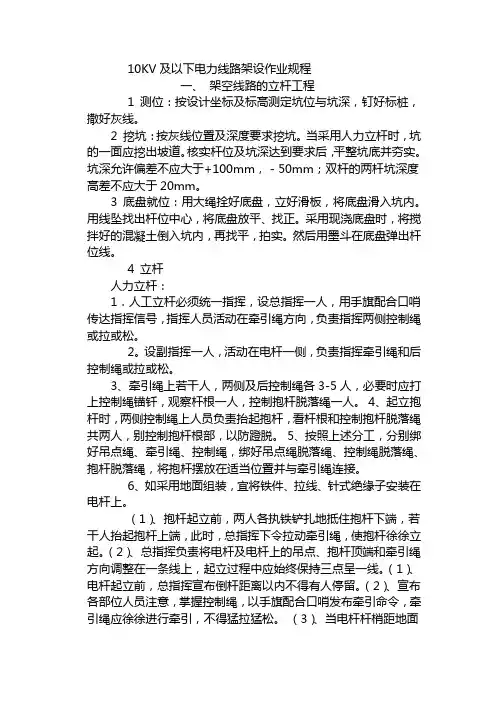

10KV及以下电力线路架设作业规程一、架空线路的立杆工程1 测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。
2 挖坑：按灰线位臵及深度要求挖坑。
当采用人力立杆时，坑的一面应挖出坡道。
核实杆位及坑深达到要求后，平整坑底并夯实。
坑深允许偏差不应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。
3 底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。
用线坠找出杆位中心，将底盘放平、找正。
采用现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实。
然后用墨斗在底盘弹出杆位线。
4 立杆人力立杆：1．人工立杆必须统一指挥，设总指挥一人，用手旗配合口哨传达指挥信号，指挥人员活动在牵引绳方向，负责指挥两侧控制绳或拉或松。
2。
设副指挥一人，活动在电杆一侧，负责指挥牵引绳和后控制绳或拉或松。
3、牵引绳上若干人，两侧及后控制绳各3-5人，必要时应打上控制绳锚钎，观察杆根一人，控制抱杆脱落绳一人。
4、起立抱杆时，两侧控制绳上人员负责抬起抱杆，看杆根和控制抱杆脱落绳共两人，别控制抱杆根部，以防蹬脱。
5、按照上述分工，分别绑好吊点绳、牵引绳、控制绳，绑好吊点绳脱落绳、控制绳脱落绳、抱杆脱落绳，将抱杆摆放在适当位臵并与牵引绳连接。
6、如采用地面组装，宜将铁件、拉线、针式绝缘子安装在电杆上。
（1）、抱杆起立前，两人各执铁铲扎地抵住抱杆下端，若干人抬起抱杆上端，此时，总指挥下令拉动牵引绳，使抱杆徐徐立起。
（2）、总指挥负责将电杆及电杆上的吊点、抱杆顶端和牵引绳方向调整在一条线上，起立过程中应始终保持三点呈一线。
（1）、电杆起立前，总指挥宣布倒杆距离以内不得有人停留。
（2）、宣布各部位人员注意，掌握控制绳，以手旗配合口哨发布牵引命令，牵引绳应徐徐进行牵引，不得猛拉猛松。
（3）、当电杆杆梢距地面约80cm时，应叫停牵引，检查杆根是否在理想位臵，检查抱杆、绳索等受力情况是否良好，确认无异常时方可继续牵引。
当抱杆脱落时，应叫停牵引，将抱杆搬离现场后继续牵引。

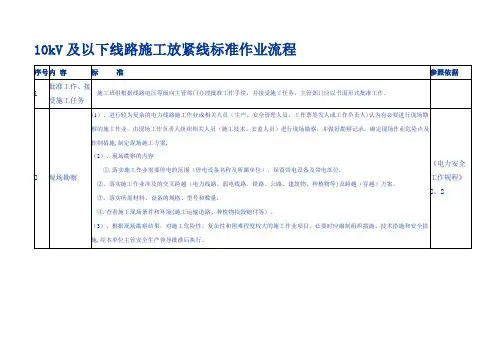

一、紧线施工流程图。
紧线施工的方法一般有单线紧线法、双线紧法、三线紧线法，在送电线路上采用比较广泛的是单线紧线法。
这种方法所需的设备少，牵引力小，施工人员也较少。
紧线的次序无特殊情况时先紧挂线，后紧挂中相导线，再紧线两边相导线。
调整验收、复测说明：1、所有工作均由附件安装队完成。
其中驰度观测很重要。
2、验收、复测由技术、质安两部门负责，附件安装队配合。
二、施工方法及要求一）紧线施工准备：1、紧线牵引场地布置：a、临时拉线设置：紧线前应在耐张杆塔受力的反方向布置临时拉线，以增强杆塔不平衡张力及过牵引力的承受力。
临时拉线一般固定在杆塔横担的中间、两端及地线支架上在横担或塔身上缠绕时应有垫衬物，以防磨断钢丝绳。
临时拉线一般取两线一锚或一线一锚，对地夹角一般30°—45°。
b、牵引地锚的布置：牵引地锚距紧线杆塔水平距离应不于挂线点高的两倍，并且应尽量顺线路方向。
导线横得不许受到过大的侧拉力。
C、机器具准备：机动绞磨、紧线器、牵引绳、白棕绳、绝缘子、金具、千斤等工器具。
2、紧线前应检查导地线，是否有未消除的绑线。
附加物及损伤未处理，或应接头尚未接续的情况，考虑到导地线架好后在一个档距内。
一根导线或避雷只允许有一个直线连接管。
直线管与补修管之间或与耐张管之间的距离不宜小于15米。
直线连接管或补修管对悬垂线夹的距离要求是压接管应位于防振装置以外。
3、驰度测量档的选择：测量档应选择档距较大，并力求两侧悬挂点高差较小的档距。
对于5档以下的耐张段可选择靠中间的档距观测驰度。
对6-12档的耐张段，至少选择两档，且靠近两端的大档距观测驰度，但不宜选择在有耐张塔的档距内。
对12档以上的耐张段应在耐张塔两端及中间至少各选一较大档距观测驰度。
4、紧线前，各杆塔及交叉处跨越障碍，均应有专人监护，并携带联络工具，以便监视紧线情况，防止发生意外，要注意导地线可能有的磨损、碰伤、掉槽、卡线等情况。
5、指挥员在紧线前对施工人员要进行仔细分工，交代岗位、责任、任务、联络信号以及注意事项。
郴电国际宜章分公司2018年度农网工程（二）10KV及以下架空配电线路安装工艺要求总监理工程师：何洲监理项目部（章）报告日期：2019 年02月一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定：⑴、直线杆顺线方向位移，10KV及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过50mm。
⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、电杆的埋深应符合设计规定，一般为杆高的1/6，有底盘时坑深等于埋深加底盘厚度，电杆埋深如下表：杆高（m）8 10 12 15 18 21埋深（m） 1.5 1.7 1.9 2.3 3 3.2 4、电杆的拉线基础与堤坝基础间的水平距离不应小于电杆埋设深度的2倍。
电杆的拉线基础与沟渠边沿距离不应小于1.0M，小于1.0M 时应有保护基础措施。
5、双杆基础坑应符合下列规定：1)根开中心偏差不应超过+30mm，两杆坑深度应相等；2)直线杆、跨越杆、直线耐张杆。
两杆坑基底标高应相等；3)转角耐张双杆基础坑，内角坑高于外角坑2----3cm，使转角杆向外侧有一定倾斜。
6、15M及以上的转角、耐张杆，在沼泽地带；地下水位较高的杆位，应设底盘。
为防止洪水冲刷和基础冻胀，可采用高杆深埋措施。
电杆基础用底盘时，底盘圆形平面应与电杆中心垂直，找正后应填土夯实至底盘平面。
底盘的原槽直径不允许超过电杆根直径50mm。
7、电杆基础用卡盘时应符合以下原则：1)安装前应将其下部分层夯实，安装方向、位置、深度应符合设计要求；无设计要求时，上平面据地面不应小于500mm，安装方向应考虑主风向。
2)卡盘弧面应与电杆吻合，卡盘螺栓应紧固可靠。
3)12m及以下电杆除在沼泽地、或地下水位较高或砂壤路径外可不用卡盘；15M及以上水泥杆当倾覆稳定安全系数不够时应使用卡盘。
编号：至作 业 时 间：工作负责人： 审 核 人：一、10KV线路作业指导卡ZY/00012210003架设 10KV支线编 写 人：3页第5页第3页第5页第页第6页第3页第11页第3页第11页第4页第11页第5页第11页第5页1.7 人员分工.............一、作业前准备1.4 主要设备材料..........三、指导书执行情况评估...........1.5 主要设备材料.......... 3.1 指导书执行情况自评........1.6 现场补充危险点分析及安全控制措施..........3.2 管理单位评价......1.1 准备工作安排..........2.1 开工............... 1.2 作业现场示意图........ 2.2 作业程序............. 1.3 主要工器具............ 2.3 作业终结........... 项目部目 录一、作业前准备.............第二、作业阶段...............2、主要工器具工器具准备人：工器具回收人：_________________日期：______年_____月_ __日日期：_____年______月_____日材料准备人：_________________材料回收人：_________________3、主要设备材料4、5、6、二、作业阶段1、确定危险点及安全措施、现场补充安全措施、作业程序已进行讲解，工作班人员（签字）：3、三、验收总结召开班后会，对本次作业进行总结，进行技术资料整理归档，并对本次作业安全及质量进行评价。
（见班后会记录、指导书执行情况评估、作业项目质量报告）附:执行情况自评附:管理单位评价。
10kV及以下架空线路的导线架设施工方案Post By：2009-12-15 15:48:370kV及以下架空线路的导线架设施工方案(转贴)架空线路的导线架设1 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2 施工准备2.1 材料要求：2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。
2.1.2 导线：2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
2.1.2.2 不应有严重腐蚀现象。
2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2.1.2.4 导线最小截面应符合表3-76所示数值。
导线最小截面（mm2）表3-7610kV居民区非居民区铝绞线钢芯铝绞线铜绞线35 25 16 25 16～25 16 16～25 16～25 直径3.2～4.0mm2.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3 弹簧销、垫的弹力适宜。
2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0 mm，绝缘导线应选用绝缘绑线。
2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2 线夹转动灵活，与导线接触面符合要求。
2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。
2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。
2.1.6 螺栓：2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
10kV及以下架空线路的导线架设施工方案(转贴）架空线路的导线架设1 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2 施工准备2.1 材料要求：2。
1。
1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。
2.1.2 导线：2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象.2.1。
2。
2 不应有严重腐蚀现象。
2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀,绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2。
1.2.4 导线最小截面应符合表3—76所示数值。
导线最小截面(mm2）表3—7610kV居民区非居民区铝绞线钢芯铝绞线铜绞线35 25 16 25 16～25 16 16～25 16~25 直径3。
2～4。
0mm2。
1.3 悬式绝缘子、蝶式绝缘子2。
1.3。
1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷.2。
1。
3.3 弹簧销、垫的弹力适宜。
2。
1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2。
1。
4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
2.1.5 耐张线夹、并沟线夹、钳压管、铝带2。
1。
5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷.2.1.5.2 线夹转动灵活，与导线接触面符合要求.2.1.5。
3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。
2。
1。
5。
4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1。
5.5 应热镀锌，镀锌良好,镀锌层无剥落,锈蚀现象。
2。
1.6 螺栓:2。
1.6。
1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
