慢走丝加工编程经验

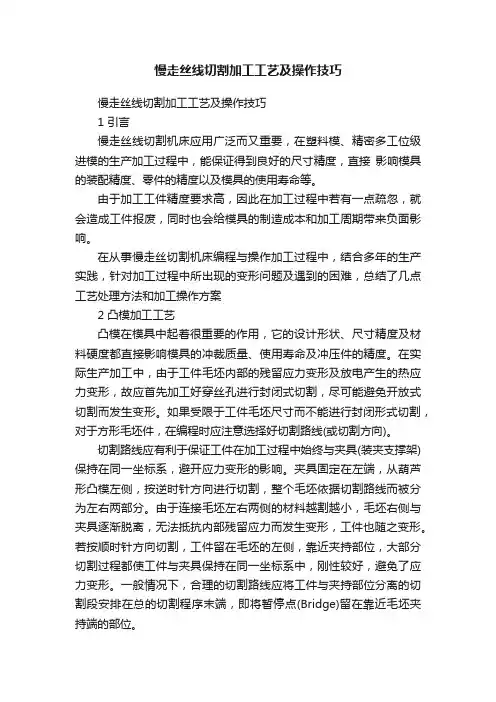

慢走丝线切割加工工艺及操作技巧慢走丝线切割加工工艺及操作技巧1 引言慢走丝线切割机床应用广泛而又重要，在塑料模、精密多工位级进模的生产加工过程中，能保证得到良好的尺寸精度，直接影响模具的装配精度、零件的精度以及模具的使用寿命等。

由于加工工件精度要求高，因此在加工过程中若有一点疏忽，就会造成工件报废，同时也会给模具的制造成本和加工周期带来负面影响。

在从事慢走丝切割机床编程与操作加工过程中，结合多年的生产实践，针对加工过程中所出现的变形问题及遇到的困难，总结了几点工艺处理方法和加工操作方案2 凸模加工工艺凸模在模具中起着很重要的作用，它的设计形状、尺寸精度及材料硬度都直接影响模具的冲裁质量、使用寿命及冲压件的精度。

在实际生产加工中，由于工件毛坯内部的残留应力变形及放电产生的热应力变形，故应首先加工好穿丝孔进行封闭式切割，尽可能避免开放式切割而发生变形。

如果受限于工件毛坯尺寸而不能进行封闭形式切割，对于方形毛坯件，在编程时应注意选择好切割路线(或切割方向)。

切割路线应有利于保证工件在加工过程中始终与夹具(装夹支撑架)保持在同一坐标系，避开应力变形的影响。

夹具固定在左端，从葫芦形凸模左侧，按逆时针方向进行切割，整个毛坯依据切割路线而被分为左右两部分。

由于连接毛坯左右两侧的材料越割越小，毛坯右侧与夹具逐渐脱离，无法抵抗内部残留应力而发生变形，工件也随之变形。

若按顺时针方向切割，工件留在毛坯的左侧，靠近夹持部位，大部分切割过程都使工件与夹具保持在同一坐标系中，刚性较好，避免了应力变形。

一般情况下，合理的切割路线应将工件与夹持部位分离的切割段安排在总的切割程序末端，即将暂停点(Bridge)留在靠近毛坯夹持端的部位。

下面着重分析一下硬质合金齿形凸模的'切割工艺处理。

一般情况下，凸模外形规则时，线切割加工常将预留连接部分(暂停点，即为使工件在第1次的粗割后不与毛坯完全分离而预留下的一小段切割轨迹线)留在平面位置上，大部分精割完毕后，对预留连接部分只做一次切割，以后再由钳工修磨平整，这样可减少凸模在慢走丝线切割上的加工费用。

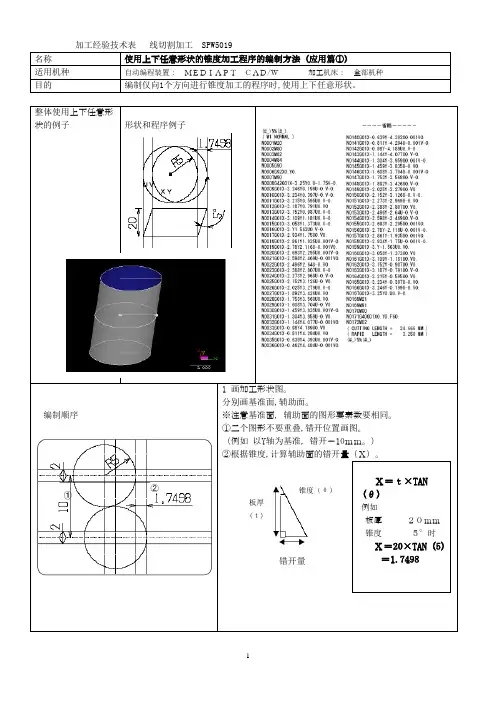

加工经验技术表线切割加工SPW5019名称使用上下任意形状的锥度加工程序的编制方法（应用篇①）适用机种自动编程装置：ＭＥＤＩＡＰＴＣＡＤ/Ｗ加工机床：全部机种目的编制仅向1个方向进行锥度加工的程序时,使用上下任意形状。

整体使用上下任意形状的例子形状和程序例子编制顺序1 画加工形状图。

分别画基准面,辅助面。

※注意基准面, 辅助面的图形要素数要相同。

①二个图形不要重叠,错开位置画图。

（例如以Y轴为基准, 错开－10ｍｍ。

）②根据锥度,计算辅助面的错开量（Ｘ）。

Ｘ＝ｔ×TAN（θ）例如板厚２０ｍｍ锥度５°时Ｘ＝20×TAN（5）＝1.7498锥度（θ）板厚(ｔ)错开量③为了分割要素,画基准线图。

（例如画１，－１，－９，－１１的水平线。

）④为了使上下要素数一致，要修正形状。

(1) 点击主菜单「修正」。

(2)点击子菜单「指示线分割」。

（3）指示分割要素（4）指示分割位置按(5)～(10)顺序点击,把形状分割为二。

先指示的形状按后指示形状的交点被分割。

2 对照图形位置。

(1) 点击主菜单「移动复制」。

(2) 点击子菜单「移动／平行」。

(3)选择移动的形状。

(4)(5)指示移动位置。

※也能够进行指示基准点的移动。

＜功能输出选择表＞电极丝加工功能输出条件设定1:结束/2:中断/3:读入/4:登记/5:编辑/6:印刷汇总切落OFF穿丝代码自动输出M20,M21最佳进给代码自动输出M90,M91先头代码自动输出M80,M82,M84机械原点补偿代码OFF自动切屑处理OFF加工液快速充满OFF丝径0.2 自动扩大间隔0.1 上下任意插补误差0.001 进口段速度0 进口段Ｅ程序包号码0 3 进行加工指定。

(1)点击ＣＡＭ菜单「加工」。

(2)确认主菜单「加工指定」被选择。

(3)点击点,指示起始孔（加工开始点）。

(4) 上下面指定(5) 指示基准面〈ＸＹ〉切入要素。

(6) 指示辅助面〈ＵＶ〉切入要素。

线张力
Wire tension
线速
Wire feed
垂直度
Perpendicularity
锥度
Taper
斜度
Oblique
过滤方式
Filtering element
亚特
？
美溪
？
杜芬
？
联盛
？
文档冲亿季，好礼乐相随 uang Technoloies
编程系统
Esprit
无中文名你能取一个
Ｍ
asterCam
无中文名
Ycut
立先
Wpcam
统羸
机台性能：
最大工件尺寸
Max workpiece size
半自动穿线
Semi-auto
thread
自动穿线
Automatic thread
驱动器
Driver
伺服马达
Servo motor
光栅尺位置检出装置
Liner scale Positioning
2．4 空格后，选择好文件的输出路径。按保存。
2．5 程序便自动进行模拟。如想让其暂停可按“空格”或“鼠标右键”。
2．6 最后把所保存的文件*.*.ISO同C:/TWINCAD/*.*.CMD文件COPY到机床上并运行*.*.CMD程序便可以。
3 模式解析
3．1部分斜度/斜度加工：
3．1．1画完图形后，进入后置处理“WTCAM”。在路径设置后进入D：其他细节--T：斜度，输入用户需要的斜度，然后手动选择该斜度图形的边。不同的边斜度选定只要重新在T:斜度 中输入新的斜度既可。

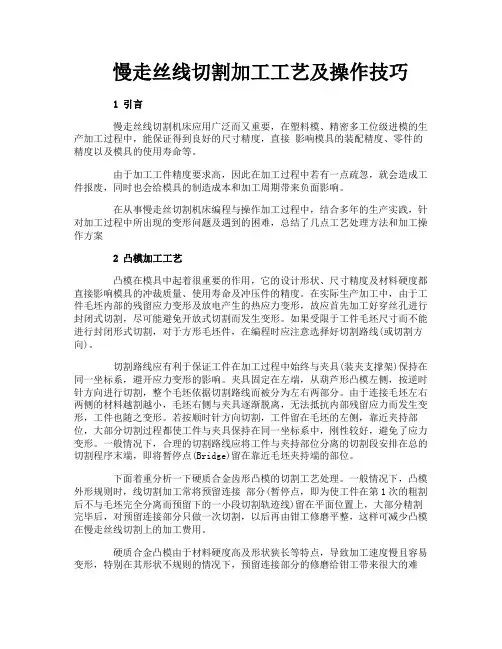

慢走丝线切割加工工艺及操作技巧1 引言慢走丝线切割机床应用广泛而又重要，在塑料模、精密多工位级进模的生产加工过程中，能保证得到良好的尺寸精度，直接影响模具的装配精度、零件的精度以及模具的使用寿命等。

由于加工工件精度要求高，因此在加工过程中若有一点疏忽，就会造成工件报废，同时也会给模具的制造成本和加工周期带来负面影响。

在从事慢走丝切割机床编程与操作加工过程中，结合多年的生产实践，针对加工过程中所出现的变形问题及遇到的困难，总结了几点工艺处理方法和加工操作方案2 凸模加工工艺凸模在模具中起着很重要的作用，它的设计形状、尺寸精度及材料硬度都直接影响模具的冲裁质量、使用寿命及冲压件的精度。

在实际生产加工中，由于工件毛坯内部的残留应力变形及放电产生的热应力变形，故应首先加工好穿丝孔进行封闭式切割，尽可能避免开放式切割而发生变形。

如果受限于工件毛坯尺寸而不能进行封闭形式切割，对于方形毛坯件，在编程时应注意选择好切割路线(或切割方向)。

切割路线应有利于保证工件在加工过程中始终与夹具(装夹支撑架)保持在同一坐标系，避开应力变形的影响。

夹具固定在左端，从葫芦形凸模左侧，按逆时针方向进行切割，整个毛坯依据切割路线而被分为左右两部分。

由于连接毛坯左右两侧的材料越割越小，毛坯右侧与夹具逐渐脱离，无法抵抗内部残留应力而发生变形，工件也随之变形。

若按顺时针方向切割，工件留在毛坯的左侧，靠近夹持部位，大部分切割过程都使工件与夹具保持在同一坐标系中，刚性较好，避免了应力变形。

一般情况下，合理的切割路线应将工件与夹持部位分离的切割段安排在总的切割程序末端，即将暂停点(Bridge)留在靠近毛坯夹持端的部位。

下面着重分析一下硬质合金齿形凸模的切割工艺处理。

一般情况下，凸模外形规则时，线切割加工常将预留连接部分(暂停点，即为使工件在第1次的粗割后不与毛坯完全分离而预留下的一小段切割轨迹线)留在平面位置上，大部分精割完毕后，对预留连接部分只做一次切割，以后再由钳工修磨平整，这样可减少凸模在慢走丝线切割上的加工费用。

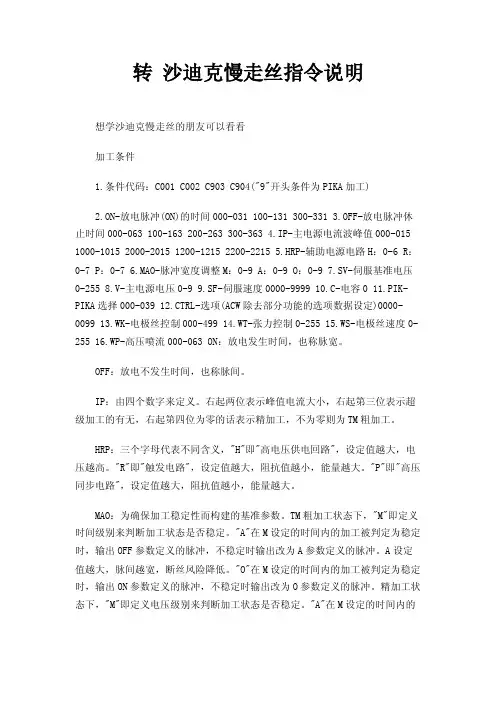

转沙迪克慢走丝指令说明想学沙迪克慢走丝的朋友可以看看加工条件1.条件代码：C001 C002 C903 C904("9"开头条件为PIKA加工)2.ON-放电脉冲(ON)的时间000-031 100-131 300-3313.OFF-放电脉冲休止时间000-063 100-163 200-263 300-3634.IP-主电源电流波峰值000-015 1000-1015 2000-2015 1200-1215 2200-22155.HRP-辅助电源电路H：0-6 R：0-7 P：0-76.MAO-脉冲宽度调整M：0-9 A：0-9 O：0-97.SV-伺服基准电压0-2558.V-主电源电压0-99.SF-伺服速度0000-9999 10.C-电容0 11.PIK-PIKA选择000-039 12.CTRL-选项(ACW除去部分功能的选项数据设定)0000-0099 13.WK-电极丝控制000-499 14.WT-张力控制0-255 15.WS-电极丝速度0-255 16.WP-高压喷流000-063 ON：放电发生时间，也称脉宽。

OFF：放电不发生时间，也称脉间。

IP：由四个数字来定义。

右起两位表示峰值电流大小，右起第三位表示超级加工的有无，右起第四位为零的话表示精加工，不为零则为TM粗加工。

HRP：三个字母代表不同含义，"H"即"高电压供电回路"，设定值越大，电压越高。

"R"即"触发电路"，设定值越大，阻抗值越小，能量越大。

"P"即"高压同步电路"，设定值越大，阻抗值越小，能量越大。

MAO：为确保加工稳定性而构建的基准参数。

TM粗加工状态下，"M"即定义时间级别来判断加工状态是否稳定。

"A"在M设定的时间内的加工被判定为稳定时，输出OFF参数定义的脉冲，不稳定时输出改为A参数定义的脉冲。

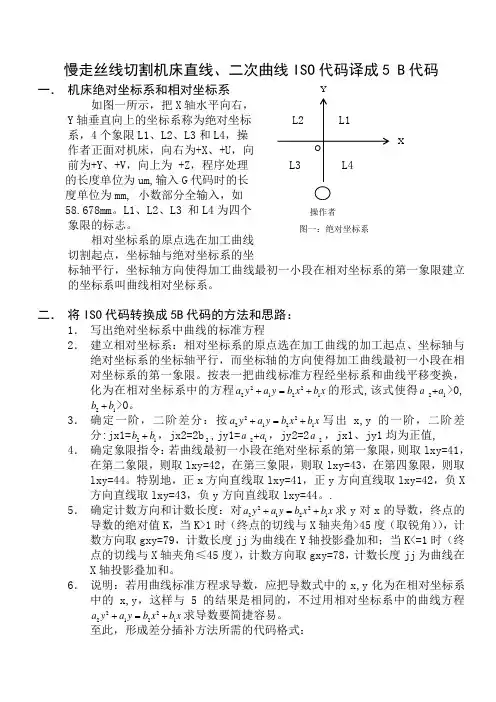

慢走丝线切割机床直线、二次曲线ISO 代码译成5 B 代码一． 机床绝对坐标系和相对坐标系如图一所示，把X 轴水平向右，Y 轴垂直向上的坐标系称为绝对坐标系，4个象限L1、L2、L3和L4，操 作者正面对机床，向右为+X 、+U ，向前为+Y 、+V ，向上为 +Z ，程序处理 的长度单位为um,输入G 代码时的长 度单位为mm, 小数部分全输入，如58.678mm 。

L1、L2、L3 和L4为四个象限的标志。

相对坐标系的原点选在加工曲线 切割起点，坐标轴与绝对坐标系的坐标轴平行，坐标轴方向使得加工曲线最初一小段在相对坐标系的第一象限建立的坐标系叫曲线相对坐标系。

二． 将ISO 代码转换成5B 代码的方法和思路：1． 写出绝对坐标系中曲线的标准方程2． 建立相对坐标系：相对坐标系的原点选在加工曲线的加工起点、坐标轴与绝对坐标系的坐标轴平行，而坐标轴的方向使得加工曲线最初一小段在相对坐标系的第一象限。

按表一把曲线标准方程经坐标系和曲线平移变换，化为在相对坐标系中的方程x b x b y a y a 122122+=+的形式,该式使得a 12a +>0, 12b b +>0。

3． 确定一阶，二阶差分：按x b x b y a y a 122122+=+写出x,y 的一阶，二阶差分:jx1=12b b +，jx2=2b 2,jy1=a 12a +，jy2=2a 2，jx1、jy1均为正值, 4． 确定象限指令：若曲线最初一小段在绝对坐标系的第一象限，则取lxy=41，在第二象限，则取lxy=42，在第三象限，则取lxy=43，在第四象限，则取lxy=44。

特别地，正x 方向直线取lxy=41，正y 方向直线取lxy=42，负X 方向直线取lxy=43，负y 方向直线取lxy=44。

.5． 确定计数方向和计数长度：对x b x b y a y a 122122+=+求y 对x 的导数，终点的导数的绝对值K ，当K>1时（终点的切线与X 轴夹角>45度（取锐角）），计数方向取gxy=79，计数长度jj 为曲线在Y 轴投影叠加和；当K<=1时（终点的切线与X 轴夹角≤45度），计数方向取gxy=78，计数长度jj 为曲线在X 轴投影叠加和。

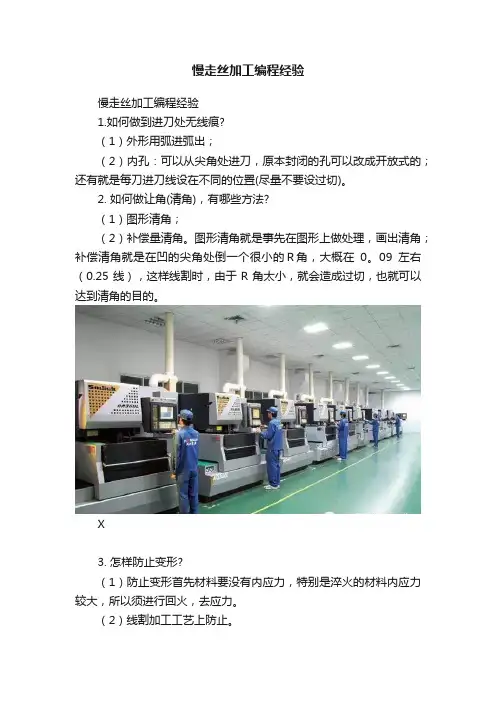

慢走丝加工编程经验慢走丝加工编程经验1.如何做到进刀处无线痕?（1）外形用弧进弧出；（2）内孔：可以从尖角处进刀，原本封闭的孔可以改成开放式的；还有就是每刀进刀线设在不同的位置(尽量不要设过切)。

2. 如何做让角(清角)，有哪些方法?（1）图形清角；（2）补偿量清角。

图形清角就是事先在图形上做处理，画出清角；补偿清角就是在凹的尖角处倒一个很小的Ｒ角，大概在0。

09左右（0.25线），这样线割时，由于R角太小，就会造成过切，也就可以达到清角的目的。

X3. 怎样防止变形?（1）防止变形首先材料要没有内应力，特别是淬火的材料内应力较大，所以须进行回火，去应力。

（2）线割加工工艺上防止。

1）选择合适的起割位置和支撑位置。

如果选在不当的地方，开粗完后，材料的支撑部分会变得脆弱，结果变形；如果选在支撑部分在开粗完后较为结实的地方，就对了。

2）多做几处支撑。

特别是在割冲头，镶件等外形时，如果遇到大的或者长的工件，应该做几处支撑，而不是一处，这样可以有效地防止变形。

3）割外形时，如果拉线进刀变变形，打穿丝孔线割会有很大的改善。

4. 高厚度材料怎样做到加工出来的孔或外形上中下尺寸一致?（1）提高走丝速度，线张力稍加大一点（2）修刀时在修第一刀（成型刀）时，多修几次，也就是重复修第一刀（因为这一刀主要是修成型的，后面的是修光洁度的）（3）如果是中凸或中凹的，大部分机床可以在电参数里调节（一般是调节伺服电压SV）（4）如果割出来呈锥形(一头大一头小或相反)，可以用锥补进行补正，也就是在程序里加割锥度(一般0.002)。

5.慢走丝加工无屑加工怎么做,有哪些方法?（1）有的线割软件有此功能，它直接在孔内绕线圈。

（2）在编程时，多割几刀，用补正去控制，这种方式较为灵活，因为如果发现切割速度太慢或者不理想时，可以随时更改补正量来进行改正。

6. 无线头加工有哪些方法?小冲头该怎么办?（1）割外形时，修刀完毕后，四周塞住铜片，再滴好胶水，注意千万不能滴得太多，如果太多会造成短路，最后把支撑部分进行切修，此方法对于过小或大一点的工件，一般不建议使用，过小的滴胶水会短路，过大的工件，会因为自身重量，在切断后会有掉落现象。

慢走丝线切割加工工艺及操作技巧慢走丝线切割是一种常用于金属材料的切割加工方法，它利用电蚀原理进行切割，具有高精度、高效率和无热影响等优点。

在进行慢走丝线切割加工时，操作技巧也至关重要，下面将详细介绍慢走丝线切割的工艺及操作技巧。

一、慢走丝线切割的工艺流程1.确定材料及尺寸：根据产品的要求，选择合适的切割材料，并按照要求的尺寸进行切割。

2.制作图纸：根据产品要求，制作出合适的图纸，并在图纸上标注切割线路。

3.加工准备：将待加工的材料固定在工作台上，并连接好慢走丝线切割设备。

4.数控编程：根据图纸上的切割线路，进行数控编程，确定切割路径、速度和加工参数等。

5.设备调试：将编好的数控程序输入到慢走丝线切割设备中，进行设备调试，确保设备正常工作。

6.加工操作：根据设备的工作状态，按照设定好的数控程序进行加工操作，完成切割工作。

7.切割后处理：完成切割后，对切割的工件进行清洁和处理，确保其质量和精度。

8.质检验收：对切割后的工件进行质量检验，并进行验收。

二、慢走丝线切割的操作技巧1.选择合适的工艺参数：根据材料的种类和切割要求，选择合适的工艺参数，如电流、脉冲宽度、击穿电压等，以确保切割质量。

2.注意材料的固定：在进行切割时，要确保待加工材料的稳定固定，防止其产生振动或位移，影响切割精度。

3.正确安装丝线：将丝线正确安装到切割机床上，保证其张力适中，并调整丝线的位置，使其与切割路线相吻合。

4.合理安排切割顺序：根据切割工件的形状和复杂程度，合理安排切割顺序，避免出现过多的切割收尾，提高工作效率和切割质量。

5.定期保养设备：定期对慢走丝线切割设备进行保养和维护，保持设备的工作状态良好，避免设备故障和影响切割质量。

6.及时更换切割丝线：慢走丝线切割的丝线容易磨损，一旦发现丝线磨损或断裂，及时更换新的切割丝线，以保证切割质量和工作效率。

7.加强安全意识：在进行慢走丝线切割操作时，要注意安全，戴好相关防护设备，避免因操作不慎造成伤害。

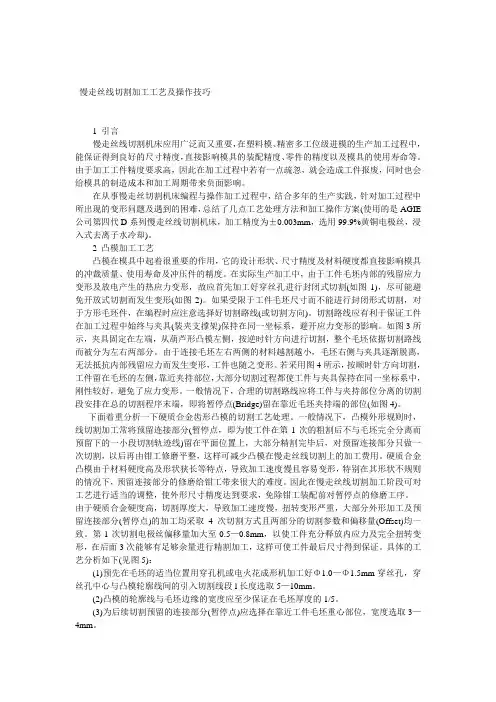

慢走丝线切割加工工艺及操作技巧1 引言慢走丝线切割机床应用广泛而又重要，在塑料模、精密多工位级进模的生产加工过程中，能保证得到良好的尺寸精度，直接影响模具的装配精度、零件的精度以及模具的使用寿命等。

由于加工工件精度要求高，因此在加工过程中若有一点疏忽，就会造成工件报废，同时也会给模具的制造成本和加工周期带来负面影响。

在从事慢走丝切割机床编程与操作加工过程中，结合多年的生产实践，针对加工过程中所出现的变形问题及遇到的困难，总结了几点工艺处理方法和加工操作方案(使用的是AGIE 公司第四代D系列慢走丝线切割机床，加工精度为±0.003mm，选用99.9%黄铜电极丝，浸入式去离子水冷却)。

2 凸模加工工艺凸模在模具中起着很重要的作用，它的设计形状、尺寸精度及材料硬度都直接影响模具的冲裁质量、使用寿命及冲压件的精度。

在实际生产加工中，由于工件毛坯内部的残留应力变形及放电产生的热应力变形，故应首先加工好穿丝孔进行封闭式切割(如图1)，尽可能避免开放式切割而发生变形(如图2)。

如果受限于工件毛坯尺寸而不能进行封闭形式切割，对于方形毛坯件，在编程时应注意选择好切割路线(或切割方向)。

切割路线应有利于保证工件在加工过程中始终与夹具(装夹支撑架)保持在同一坐标系，避开应力变形的影响。

如图3所示，夹具固定在左端，从葫芦形凸模左侧，按逆时针方向进行切割，整个毛坯依据切割路线而被分为左右两部分。

由于连接毛坯左右两侧的材料越割越小，毛坯右侧与夹具逐渐脱离，无法抵抗内部残留应力而发生变形，工件也随之变形。

若采用图4所示，按顺时针方向切割，工件留在毛坯的左侧，靠近夹持部位，大部分切割过程都使工件与夹具保持在同一坐标系中，刚性较好，避免了应力变形。

一般情况下，合理的切割路线应将工件与夹持部位分离的切割段安排在总的切割程序末端，即将暂停点(Bridge)留在靠近毛坯夹持端的部位(如图4)。

下面着重分析一下硬质合金齿形凸模的切割工艺处理。

UID1 帖子4198 精华2 积分16371 性别男 来自江西 在线时间2220 小时 注册时间2007-12-1 最后登录2009-8-20 查看个人网站
查看详细资料
引用 报告 回复 TOP
liming1982829 (版主)
心若在梦就在
精华0 积分143 技术0 热心78 发贴100 回贴5338 下载附件1096 网站推广32 阅读权限100 发短消息 当前离线 3# 大 中 小 发表于 2008-3-12 20:47 只看该作者
lovek (工程师)
醉天使
精华0 积分159 技术2 热心118 发贴128 回贴679 下载附件1269 网站推广340 阅读权限50 发短消息 当前离线 1# 大 中 小 发表于 2008-2-26 12:56 只看该作者
慢走丝线切割加工工艺及操作技巧（第一张慢走丝的贴）
下面是矩齿形凹模板(内拐角半径为R0.07mm)的线切割加工工艺。
(1)先用Φ0.20mm切割丝加工模板型孔至要求尺寸，内拐角部分加工至R0.15mm。
(2)退磁，关机。
(3)更换Φ0.10mm细丝。将切割丝输送带移至未使用过的位置。如果输送带3个位置均已使用且咬送细丝的效果不佳，则更换新的输送带。
引用 报告 回复 TOP
燕秀 (管理员)
精华2 积分16371 技术8 热心63 发贴158 回贴4076 下载附件1163 网站推广324586 阅读权限200 发短消息 当前离线 2# 大 中 小 发表于 2008-2-27 22:46 只看该作者
谢谢分享
针对此种情况，对精度要求比较高的模板，通常采用4次切割加工。第1次切割将所有型孔的废料切掉，取出废料后，再由机床的自动移位、自动穿丝功能，完成第2次、第3次、第4次切割。如图7所示，a切割第1次，取废料→b切割第1次，取废料→c切割第1次，取废料→……→n切割第1次，取废料→a切割第2次→b切割第2次→……→n切割第2次→a切割第3次→……→n切割第3次→a切割第4次→……→n切割第4次，加工完毕。这种切割方式能使每个型孔加工后有足够的时间释放内应力，能将各个型孔因加工顺序不同而产生的相互影响、微量变形降低到最小程度，较好地保证模板的加工尺寸精度。但是这样加工时间太长，机床易损件消耗量大，增加了模板的制造成本。另外机床本身随加工时间的延长及温度的波动也会产生蠕变。因此，根据实际测量和比较，模板在加工精度允许的情况下，可采用第1次统一加工取废料不变，而将后面的2、3、4次合在一起进行切割(即a切割第2次后，不移位、不剪丝紧

尽管现在手工编程“光淘汰”了。但对我们在用各种软件做程式的时候大有好处，在日后的编程中对你更好的认识，了解，检查，修改工作都有帮助。所以现在有的公司招编程人员会考你手工编程，你不要感到奇怪。
因为接下来我们需要通过将别人做的程式拿来“解剖”分解，进一步认识程式的特点。并用心收集加工中的各种格式的程式，象入子，冲头，模板等，先不管什么锥度，变锥，上下异形的，基本的会了，玩程式“花样”就简单了。
分享： 分享到新浪Qing 2喜欢
阅读(871)┊ 评论 (1)┊ 收藏(0) ┊禁止转载 ┊ 喜欢▼ ┊打印┊举报 已投稿到： 排行榜 圈子
加载中，请稍候......
前一篇：用庆鸿慢走丝线割机的感受后一篇：慢走丝编程之二——塑料模慢走丝编程加工谈评论 重要提示：警惕虚假中奖信息|[商讯]我有明星气势签名[发评论]
在你了解慢走丝基本A.B.C.后，最好能买一个较熟的编程软件，弄台不要求配置很高的电脑或笔记本什么的，装上象市面上流行行的统达，MasterCAM,找上相应的资料开始自学。任何新的东西我们都可以从模仿开始，记住做程式的主要过程和步骤。动手编出你的第一道程序。在这里如果你想将“编程地基”打牢，可以学习手工编程。
能做程式，与做好程式不一样，编程易，在慢丝生产中能在客户要求和自己的加工能力范围内让加工有条不紊，让操机人员感到程式好用，方便装夹，便于加工中检查控制，提高工作效率。
想当一个慢丝“编程高手”也是要在实际工作中不断总结，不断练习检讨，向同行学习请教的，要具备多方面相关的知识经验。在下文会继续和你谈。
依我所经历编程过程，第一步：要认识慢走丝加工程式的构成内容，也就是G代码，如果你接触过快走丝3B,ISO的，慢走丝也是一些记录加工图形信息的直线，园弧的座标代码，与快走丝不同的是慢走丝的程式还有很多描述加工条件信息的辅助指令，即M代码，另外不同的慢丝系列机台，程式格式不一样。所以在输出G代码时各家有各家的后处理文件。

慢走丝加工编程经验慢走丝加工编程经验篇加工行业是现代工业生产中非常重要的一环，其中慢走丝加工是一种常见的加工方法。

慢走丝加工是利用电脑数控技术，通过控制刀具在工件上进行精细加工的过程。

在慢走丝加工中，编程是一个至关重要的环节，它直接影响加工的质量和效率。

在这篇文章中，我将分享自己在慢走丝加工编程方面的经验。

一、理解加工工艺和工件要求在进行慢走丝加工编程前，首先要对加工工艺和工件要求进行充分的了解和理解。

加工工艺包括切削速度、切削深度、进给速度等参数的设定，而工件要求则指工件的尺寸、形状、表面光洁度等。

只有对这些方面有清楚的了解，才能编写出符合要求的程序。

二、选择合适的编程软件慢走丝加工编程需要借助专门的编程软件进行。

选择合适的编程软件对于编程的效率和准确度都有很大的影响。

在选择编程软件时，要考虑软件的功能强大程度、操作的便捷程度以及和机床的兼容性等因素。

三、掌握编程语言和代码规范慢走丝加工编程主要使用G代码进行，而掌握编程语言和代码规范对于正确编写程序非常重要。

要熟悉G代码的基本语法和常用指令，例如设定刀具半径、设定加工深度、设定进给速度等。

同时，要遵循编程的规范，例如标点符号的使用、代码注释的添加等，以保证程序的可读性和可维护性。

四、合理布局程序结构在编写慢走丝加工程序时，要合理布局程序的结构，以便后期的调试和修改。

程序的结构可以根据加工工序进行划分，使用子程序进行封装，这样可以提高代码的重用性和可扩展性。

此外，要注意注重程序的可读性，使用合适的变量名和注释，方便自己和他人理解程序的意图。

五、编写并优化加工路径加工路径是慢走丝加工中的一个关键问题。

编程时，要根据工件的形状和尺寸等要求，合理选择加工路径，以实现高效、精确的加工。

在编写加工路径时，可以应用一些优化算法，如最短路径算法、曲线拟合算法等，以减少加工时间和提高加工质量。

六、进行仿真和调试在编写慢走丝加工程序后，应进行仿真和调试，以验证程序的正确性和有效性。

慢走丝加工中预防阳极金属溶解和工作液电解的方法2009-12-28 15:261 概述由于电火花线切割加工（WEDM,Wire-EDM）具有不受加工材料硬度的影响，没有加工应力，加工精度高并能加工复杂形状工件及可以进行无人操作加工等优点，因此，线切割加工被认为是当前一种主要的金属加工方法。

在慢走丝线切割加工过程中，与电源相联的电极丝通过放电产生的能量撞击工件表面来对工件进行切削。

工件必须是导体，为防止加工过程中短路状态发生，电极丝与工件之间必须有绝缘工作液流过，这样才能有合适的条件来产生放电，通常这种绝缘液体采用去离子水。

它具有成本低、不易着火、便于安全生产的优点。

在相同的脉冲能量下，在水中进行放电切割能够提高加工生产率。

减小电极丝损耗和改善被加工工件的表面质量、但是，当所采用的脉冲电源加在放电间隙上的空载脉冲电压含有直流分量时，水中进行电火花线切割便会产生电解锈蚀放电状态，如电极丝及工件表面上会观察到水电解和阳极金属原子溶解现象。

这就导致被加工工件表面的电蚀过程失控，表面精度受损；增加了工件表面的锈蚀或氧化，减弱工件的机械强度。

另外，水电解产生的氢气及氧气组成了“爆炸性”气体混合物，在火花放电时会发生爆炸，使加工工件表面产生缺陷，损坏电极丝，使固定电极移动，降低了加工精度。

2 慢走丝电火花线切割过程中电解锈蚀放电状态的分析在线切割加工过程中，电解锈蚀放电状态十分普遍。

这种令人头痛的放电状态主要与流过工作液的电流有关,如图1和图2所示。

在图1中电极丝与脉冲电源负极相连，工件电极即阳极与脉冲电源正极相连。

图2（a）和图2（b）显示出线切割过程中放电状态的机理波形。

图中给出加在正负电极上随时间变化的电压V及在加工间隙中流过的放电电流I。

脉冲电源在每个周期发出一个脉冲电压，在准备放电过程中电压V达到电压峰值Va,而放电瞬间间隙两端电压降到放电间隙电压Ve。

随着放电的结束间隙两端电压降V到零伏。

同时，放电过程中电极间流过电流为Ie,放电结束后间隙电流为Ir。

。
