在一幅图纸上画两个不同比例的图的办法
A3图纸的左边是1：200的平面图及立面图，右边是1：100的剖面图。
1、为了方便工作，先设置好标注样式，在标注样式中新建两个样式，一个是1：200图纸用的，另一个是1：100图纸用的。
1：200样式中文字高度为50，1：100样式中文字高度为25，其它设置相应改变。
2、在模型空间按1：1画图，平面图及立面图用1：200的标注样式进行标注，剖面图用1：100的标注样式进行标注。
为方便工作，在模型空间将剖面图适当
偏离平面图及立面图。
3、进入布局1，在打印设置选择A3纸、横式，确定后插入1：1画的图框，进
入模型空间(在R14时代叫兼容空间，在图纸空间单击右下角“图纸”)
用“zoom“命令\选择参数“比例(S)”\输入比例因子“1/200xp”(比例因子后一定要加上“xp”)，然后用“实时平移”将平面图及立面图适当调整在图纸的左边位置(特别注意：输完比例因子后，不能再用“zoom”，不然比例就全变了，
再返回图纸空间。
4、新建多一个视口，视图\视口\一个视口\，在图纸右边画一个矩形视口，先用“mview”进行选择视口，mview\选择参数“开(on)”\选择新建的视口，再进入模型空间(如果先不用mview命令，就进不入新视口的模型空间)。

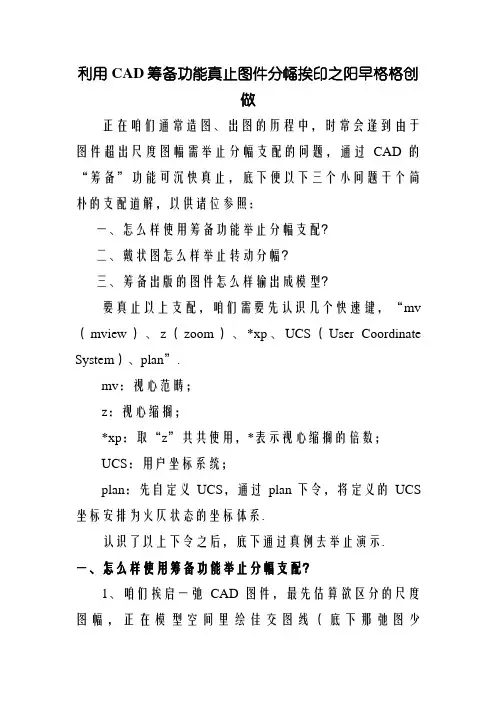

利用CAD筹备功能真止图件分幅挨印之阳早格格创做正在咱们通常造图、出图的历程中，时常会逢到由于图件超出尺度图幅需举止分幅支配的问题，通过CAD的“筹备”功能可沉快真止，底下便以下三个小问题干个简朴的支配道解，以供诸位参照：一、怎么样使用筹备功能举止分幅支配？二、戴状图怎么样举止转动分幅？三、筹备出版的图件怎么样输出成模型？要真止以上支配，咱们需要先认识几个快速键，“mv （mview）、z（zoom）、*xp、UCS（User Coordinate System）、plan”.mv：视心范畴；z：视心缩搁；*xp：取“z”共共使用，*表示视心缩搁的倍数；UCS：用户坐标系统；plan：先自定义UCS，通过plan下令，将定义的UCS 坐标安排为火仄状态的坐标体系.认识了以上下令之后，底下通过真例去举止演示.一、怎么样使用筹备功能举止分幅支配？1、咱们挨启一弛CAD图件，最先估算欲区分的尺度图幅，正在模型空间里绘佳交图线（底下那弛图少1020mm，宽200mm.不妨用4弛A3的图框对于其举止分幅出图）.2、正在左下圆筹备选项卡中左键单打“筹备一”，采用“页里树坐管造器”，弹出的对于话框为罕睹的挨印树坐，树坐佳挨印比率战其余选项，面打“决定”，退出.3、左键单打“筹备一”，出现以下绘里：4、简略默认的视心，而后将尺度图框粘揭进去；输进“mv”，修坐视心（图件隐现范畴）.5、采用视心范畴（图件隐现范畴），新修“筹备范畴”图层，将视心边框移至该图层.6、将左下角的“图纸或者模型空间”面打切换为“模型”（左键单打视心内范畴亦可）；那时视心的边框变细，呈可支配状态，输进“z”，“*xp”（按1:1隐现则输进“1xp”）.那时，图件隐现为本模型图件比率.7、正在视心中利用“pan”下令将视心内图纸移至（或者中轮移动）符合的位子，左键单打视心中部空黑地区（或者面打左下角“图纸或者模型空间”按钮为“模型”状态），退出视心编写状态.8、复造第一个筹备，用共样要领举止第二个筹备的支配；正在支配至末尾一幅时，咱们不妨将创造佳的图例战图签复造到相映位子（或者曲交编写），其余支配步调没有变.9、将“边框范畴”图层关关，或者树坐为没有挨印.二、戴状图怎么样举止转动分幅？1、正在戴状图上干佳分幅图的图框，并让图框处于共一图层（久命为“筹备范畴”）.2、左键面打“筹备1”选项卡，采用“页里树坐管造器”，弹出的对于话框为罕睹的挨印树坐，树坐佳挨印比率战其余选项，面打“决定”，退出.3、此时筹备中隐现出所有分幅的图框，为“图纸”状态，简略默认的视心，而后将尺度图框粘揭进去.4、将“图纸”切换为“模型”，输进“UCS”，交着输进“N”,再输进“Z”，而后捕获分幅图矩形边（需转动至上鸿沟的边）的二个端面；输进“plan”，采用“C”，回车.那时分幅图的图框爆收了转动.5、使用“z”、“*xp”、“pan（仄移）”下令将指定的分幅图缩搁、移动至视心范畴内隐现，而后切换为“图纸”状态，此时筹备便牢固下去了，正在图纸空间上加上需要的其余图元即可.6、复造第一个筹备，用共样要领举止第二个筹备的支配；正在支配至末尾一幅时，咱们不妨将创造佳的图例战图签复造到相映位子，其余支配步调没有变.7、将“边框范畴”图层关关，或者树坐为没有挨印.三、筹备出版的图件怎么样输出成模型？利用“EXPORTLAYOUT”下令将目前筹备中的所有可睹对于象输出到模型空间.正在筹备中，“图纸”鸿沟除中的对于象也将被输出.下版本的AUTOCAD（2010版及以上）中，也不妨左键单打“筹备”，采用“将筹备输出到模型”，即可保存为可编写的没有取本初图件相挂交的模型图件.以上为部分归纳的部分筹备问题办理要领，如有过失之处，烦请指正，开开！。
如何在CAD中进行图纸布局和排版CAD软件在工程设计和制图中扮演着重要的角色，它提供了强大的功能，使得图纸布局和排版变得更加高效和准确。
本文将介绍如何在CAD中进行图纸布局和排版。
首先，打开CAD软件并创建一个新的绘图文件。
选择合适的单位和图纸大小，通常使用常见的标准尺寸，如A4，A3等。
在创建文件时，确保设置正确的图纸布局，例如横向或纵向。
接下来，确定图纸的比例尺，这取决于实际绘图需要。
通常情况下，比例尺会在图纸上给出，例如1:100，1:50等。
在CAD中，要设置图纸的比例尺，可以使用“缩放”命令或在“页面设置”选项中进行设置。
一般情况下，图纸布局需要包含标题栏、边框、尺寸标注和文字说明等元素。
为了更好地组织图纸布局，可以在CAD中使用图层管理功能。
创建不同的图层用于不同类型的元素，例如一个用于标题，一个用于边框，一个用于尺寸标注等等。
这将有助于更好地控制和管理图纸布局。
在进行图纸排版时，需要考虑布置图纸的位置和留白的大小。
为了使图纸布局清晰和易读，建议在图纸上留出足够的边距。
这样可以确保图纸中的元素不会过于拥挤，并且方便添加额外的说明。
CAD软件提供了各种绘图工具和命令，使得图纸排版变得简单和快捷。
例如，使用“线”命令可以绘制边框的线条，使用“文字”命令可以添加文字说明，使用“尺寸”命令可以绘制尺寸标注等等。
熟练掌握这些常用命令将使图纸布局和排版更加高效和精确。
此外，CAD软件还提供了一些辅助功能，如对齐、复制、偏移等，可以帮助更好地布局和排版图纸。
通过使用这些功能，可以确保图纸中的元素与边框和标题对齐，并且整体布局更加统一和专业。
在完成图纸布局和排版后，建议保存文件，并打印出实际图纸进行查看和审查。
这有助于发现潜在的问题和错误，并进行及时修改和调整。
在CAD中进行图纸布局和排版需要一定的经验和技巧，但通过熟悉软件的功能和命令，以及不断的练习和实践，可以逐渐掌握这些技巧，提高图纸设计的效率和质量。

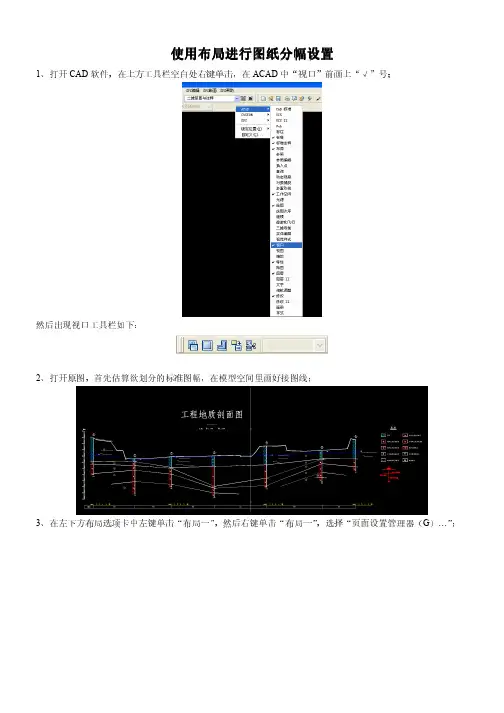

使用使用布局布局布局进行图纸分幅进行图纸分幅进行图纸分幅设置设置
1、打开CAD 软件，在上方工具栏空白处右键单击，在ACAD 中“视口”前画上“√”号；
然后出现视口工具栏如下：
2、打开原图，首先估算欲划分的标准图幅，在模型空间里画好接图线；
3、在左下方布局选项卡中左键单击“布局一”，然后右键单击“布局一”，选择“页面设置管理器（G ）…”；
出现“页面设置管理器”对话框：
左键单击“新建（N）…”，
页面设置名随意输入（建议输入标准图幅号）；点击“确定（O）”；然后同正常出图一样进行页面设置；
左键单击“确定”，然后将新建的页面设置“置为当前（S）”；
4、在“布局一”中删除默认的视口，然后将标准图框粘贴进来；
5、点击工具栏中的“单个视口”按钮，
在布局一中插入一个视口；
在视口内左键双击，激活视口，在视口工具栏比例选项中输入“1”，然后回车；
在视口中利用“pan”命令将视口内图纸移至合适的位置，退出“pan”命令，左键双击视口外部空白区域，退出视口编辑状态；
6、用同样的方法进行其他分幅布局的设置，或者在左下方布局选项卡“布局一”上右键复制“布局一”，然后修
改成其他分幅布局。
7、左键单击视口边线上，然后右键-“特性（S）”，在“显示锁定”中改为“是”；
8、新建一个图层，建议命名为“隐藏视口”；然后选中视口边线，将其移至“隐藏视口”图层（先选中视口边线，然后点击工具栏图层选项，选择“隐藏视口”图层即可）；
然后将“隐藏视口”图层关闭显示（将“隐藏视口”前面的灯泡点暗即可），布局完成。
使用CAD进行图纸拆分和打印的实用技巧无论是工程师、设计师还是建筑师，都需要在日常工作中使用计算机辅助设计（CAD）软件来创建和修改图纸。
图纸的拆分和打印是这一过程中非常重要的环节。
本文将介绍使用CAD进行图纸拆分和打印的一些实用技巧，以帮助读者在工作中更高效地完成任务。
首先，我们需要将需要拆分和打印的图纸导入CAD软件中。
一般来说，图纸通常是保存在.dwg或.dxf格式的文件中。
通过在CAD软件中打开文件菜单，并选择“导入”选项，我们可以将图纸文件导入到CAD软件的工作区中。
图纸导入后，我们可以使用CAD软件的工具来进行拆分操作。
图纸拆分是将大尺寸的图纸分割成一系列小尺寸的图纸，以便更好地进行打印或者与他人分享。
在CAD软件中，常见的拆分操作包括裁剪和区域选取。
裁剪是将图纸的某一部分裁剪掉，以获得所需的分割图纸。
在CAD软件中，裁剪操作可通过选择裁剪工具，并在图纸上画出裁剪的区域来完成。
用户可以通过选择直线或多边形工具，然后按照所需的形状和大小划定裁剪区域。
完成选择后，使用裁剪工具将图纸分割成所需的大小。
另一种常见的拆分操作是区域选取。
区域选取是通过选择图纸上的一个或多个区域来实现分割。
在CAD软件中，区域选取可通过选择“区域”工具，并用鼠标在图纸上划定选定区域来完成。
用户可以根据需要选择不同大小和形状的区域，以获得所需的分割图纸。
完成图纸的拆分后，接下来是打印操作。
在CAD软件中，打印图纸可通过选择“打印”选项来完成。
用户可以根据需要选择不同的打印机和纸张尺寸，并调整打印设置，如打印方向、颜色和线条粗细等。
另外，CAD软件还提供了一些高级选项，如打印比例和打印区域的定义，以满足个性化的打印需求。
在进行打印操作之前，建议用户先使用“打印预览”功能来查看将要打印的图纸的效果。
这样可以避免在打印完成后浪费不必要的纸张和墨水。
通过预览功能，用户可以检查图纸的布局、尺寸和线条是否完整，并进行必要的调整。

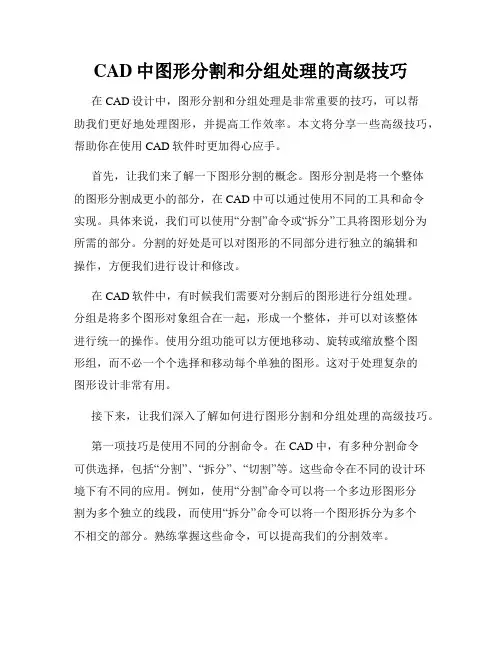

CAD中图形分割和分组处理的高级技巧在CAD设计中，图形分割和分组处理是非常重要的技巧，可以帮助我们更好地处理图形，并提高工作效率。
本文将分享一些高级技巧，帮助你在使用CAD软件时更加得心应手。
首先，让我们来了解一下图形分割的概念。
图形分割是将一个整体的图形分割成更小的部分，在CAD中可以通过使用不同的工具和命令实现。
具体来说，我们可以使用“分割”命令或“拆分”工具将图形划分为所需的部分。
分割的好处是可以对图形的不同部分进行独立的编辑和操作，方便我们进行设计和修改。
在CAD软件中，有时候我们需要对分割后的图形进行分组处理。
分组是将多个图形对象组合在一起，形成一个整体，并可以对该整体进行统一的操作。
使用分组功能可以方便地移动、旋转或缩放整个图形组，而不必一个个选择和移动每个单独的图形。
这对于处理复杂的图形设计非常有用。
接下来，让我们深入了解如何进行图形分割和分组处理的高级技巧。
第一项技巧是使用不同的分割命令。
在CAD中，有多种分割命令可供选择，包括“分割”、“拆分”、“切割”等。
这些命令在不同的设计环境下有不同的应用。
例如，使用“分割”命令可以将一个多边形图形分割为多个独立的线段，而使用“拆分”命令可以将一个图形拆分为多个不相交的部分。
熟练掌握这些命令，可以提高我们的分割效率。
第二项技巧是使用图形捕捉和对齐工具。
在CAD中，有一些实用的工具可以帮助我们更准确地进行图形分割和对齐操作。
例如，我们可以使用图形捕捉工具来吸附到图形的节点、端点或中点，以确保分割或对齐的准确性。
同时，对齐工具可以帮助我们将分割后的图形对象对齐，以便进行分组操作。
熟练掌握这些工具，可以提高我们对图形的控制能力。
第三项技巧是使用快捷键和自定义命令。
在CAD中，快捷键和自定义命令是提高工作效率的关键。
我们可以根据自己的工作习惯和需求，设置一些常用命令的快捷键或者创建自定义命令。
例如，我们可以将“分割”命令设置为快捷键“DIV”，将“分组”命令设置为快捷键“GRP”等。

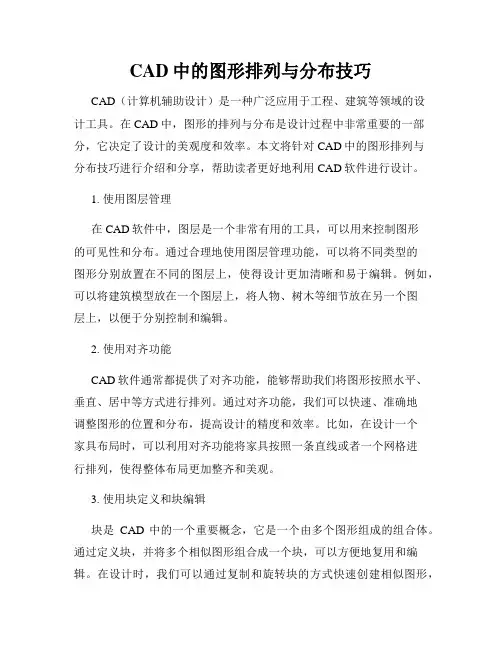

CAD中的图形排列与分布技巧CAD（计算机辅助设计）是一种广泛应用于工程、建筑等领域的设计工具。
在CAD中，图形的排列与分布是设计过程中非常重要的一部分，它决定了设计的美观度和效率。
本文将针对CAD中的图形排列与分布技巧进行介绍和分享，帮助读者更好地利用CAD软件进行设计。
1. 使用图层管理在CAD软件中，图层是一个非常有用的工具，可以用来控制图形的可见性和分布。
通过合理地使用图层管理功能，可以将不同类型的图形分别放置在不同的图层上，使得设计更加清晰和易于编辑。
例如，可以将建筑模型放在一个图层上，将人物、树木等细节放在另一个图层上，以便于分别控制和编辑。
2. 使用对齐功能CAD软件通常都提供了对齐功能，能够帮助我们将图形按照水平、垂直、居中等方式进行排列。
通过对齐功能，我们可以快速、准确地调整图形的位置和分布，提高设计的精度和效率。
比如，在设计一个家具布局时，可以利用对齐功能将家具按照一条直线或者一个网格进行排列，使得整体布局更加整齐和美观。
3. 使用块定义和块编辑块是CAD中的一个重要概念，它是一个由多个图形组成的组合体。
通过定义块，并将多个相似图形组合成一个块，可以方便地复用和编辑。
在设计时，我们可以通过复制和旋转块的方式快速创建相似图形，从而减少了复制和编辑的工作量。
另外，通过块的编辑功能，我们可以对整个块进行统一的修改，使得设计更具一致性和协调性。
4. 使用阵列功能阵列是CAD中常用的一个功能，它可以将一个图形按照一定规律进行复制和分布。
比如，我们可以使用矩阵阵列将一个图形复制成多个，并按照行列的方式进行排列。
阵列功能在设计中非常有用，可以大幅提高设计效率和准确性。
例如，在设计一个大楼的窗户时，我们可以使用阵列功能将一个窗户复制成多个，并按照一定的间距和位置进行排列。
5. 使用参数化设计CAD软件通常都支持参数化设计，它可以通过设定参数和约束条件，自动调整图形的尺寸和位置。
通过参数化设计，我们可以方便地进行快速的设计变更和优化。
利用CAD布局功能实现图件分幅操作在我们平时制图、出图的过程中，经常会遇到由于图件超出标准图幅需进行分幅操作的问题，通过CAD的“布局”功能可轻松实现，下面就以下三个小问题做个简单的操作讲解，以供各位参考：一、如何使用布局功能进行分幅操作？二、带状图如何进行旋转分幅？三、布局出版的图件如何输出成模型？要实现以上操作，我们需要先熟悉几个快捷键，“mv（mview）、z （zoom）、*xp、UCS（User Coordinate System）、plan”。
mv：视口范围；z：视口缩放；*xp：与“z”共同使用，*表示视口缩放的倍数；UCS：用户坐标系统；plan：先自定义UCS，通过plan命令，将定义的UCS坐标调整为水平状态的坐标体系。
熟悉了以上命令之后，下面通过实例来进行演示。
一、如何使用布局功能进行分幅操作？1、我们打开一张CAD图件，首先估算欲划分的标准图幅，在模型空间里画好接图线（下面这张图长1020mm，宽200mm。
可以用4张A3的图框对其进行分幅出图）。
2、在左下方布局选项卡中右键单击“布局一”，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好打印比例和其他选项，点击“确定”，退出。
3、左键单击“布局一”，出现以下画面：4、删除默认的视口，然后将标准图框粘贴进来；输入“mv”，建立视口（图件显示范围）。
5、选择视口范围（图件显示范围），新建“布局范围”图层，将视口边框移至该图层。
6、将右下角的“图纸或模型空间”点击切换为“模型”（左键双击视口内范围亦可）；这时视口的边框变粗，呈可操作状态，输入“z”，“*xp”（按1:1显示则输入“1xp”）。
这时，图件显示为原模型图件比例。
7、在视口中利用“pan”命令将视口内图纸移至（或中轮移动）合适的位置，左键双击视口外部空白区域（或点击右下角“图纸或模型空间”按钮为“模型”状态），退出视口编辑状态。
8、复制第一个布局，用同样方法进行第二个布局的操作；在操作至最后一幅时，我们可以将制作好的图例和图签复制到相应位置（或直接编辑），其它操作步骤不变。
利用CAD布局功能实现图件分幅操作在我们平时制图、出图的过程中，经常会遇到由于图件超出标准图幅需进行分幅操作的问题，通过CAD的“布局”功能可轻松实现，下面就以下三个小问题做个简单的操作讲解，以供各位参考：一、如何使用布局功能进行分幅操作？二、带状图如何进行旋转分幅？三、布局出版的图件如何输出成模型？要实现以上操作，我们需要先熟悉几个快捷键，“mv （mview）、z（zoom）、*xp、UCS（User Coordinate System）、plan”。
mv：视口范围；z：视口缩放；*xp：与“z”共同使用，*表示视口缩放的倍数；UCS：用户坐标系统；plan：先自定义UCS，通过plan命令，将定义的UCS坐标调整为水平状态的坐标体系。
熟悉了以上命令之后，下面通过实例来进行演示。
一、如何使用布局功能进行分幅操作？1、我们打开一张CAD图件，首先估算欲划分的标准图幅，在模型空间里画好接图线（下面这张图长1020mm，宽200mm。
可以用4张A3的图框对其进行分幅出图）。
2、在左下方布局选项卡中右键单击“布局一”，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好打印比例和其他选项，点击“确定”，退出。
3、左键单击“布局一”，出现以下画面：4、删除默认的视口，然后将标准图框粘贴进来；输入“mv”，建立视口（图件显示范围）。
5、选择视口范围（图件显示范围），新建“布局范围”图层，将视口边框移至该图层。
6、将右下角的“图纸或模型空间”点击切换为“模型”（左键双击视口内范围亦可）；这时视口的边框变粗，呈可操作状态，输入“z”，“*xp”（按1:1显示则输入“1xp”）。
这时，图件显示为原模型图件比例。
7、在视口中利用“pan”命令将视口内图纸移至（或中轮移动）合适的位置，左键双击视口外部空白区域（或点击右下角“图纸或模型空间”按钮为“模型”状态），退出视口编辑状态。

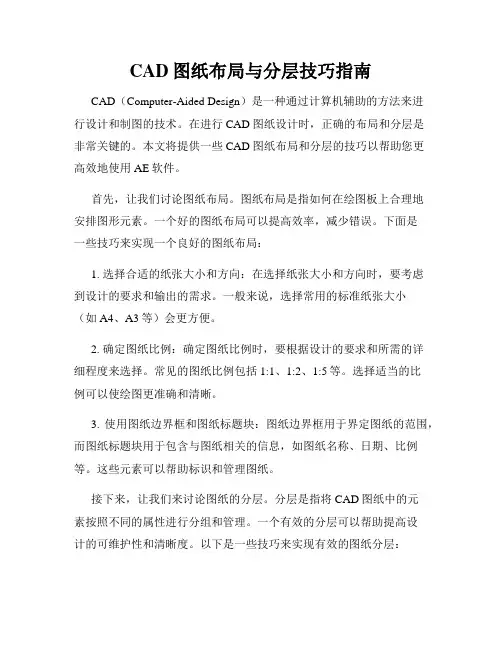

CAD图纸布局与分层技巧指南CAD（Computer-Aided Design）是一种通过计算机辅助的方法来进行设计和制图的技术。
在进行CAD图纸设计时，正确的布局和分层是非常关键的。
本文将提供一些CAD图纸布局和分层的技巧以帮助您更高效地使用AE软件。
首先，让我们讨论图纸布局。
图纸布局是指如何在绘图板上合理地安排图形元素。
一个好的图纸布局可以提高效率，减少错误。
下面是一些技巧来实现一个良好的图纸布局：1. 选择合适的纸张大小和方向：在选择纸张大小和方向时，要考虑到设计的要求和输出的需求。
一般来说，选择常用的标准纸张大小（如A4、A3等）会更方便。
2. 确定图纸比例：确定图纸比例时，要根据设计的要求和所需的详细程度来选择。
常见的图纸比例包括1:1、1:2、1:5等。
选择适当的比例可以使绘图更准确和清晰。
3. 使用图纸边界框和图纸标题块：图纸边界框用于界定图纸的范围，而图纸标题块用于包含与图纸相关的信息，如图纸名称、日期、比例等。
这些元素可以帮助标识和管理图纸。
接下来，让我们来讨论图纸的分层。
分层是指将CAD图纸中的元素按照不同的属性进行分组和管理。
一个有效的分层可以帮助提高设计的可维护性和清晰度。
以下是一些技巧来实现有效的图纸分层：1. 使用命名规范：定义一套命名规范来命名图层可以帮助您更好地管理和识别不同的图层。
例如，可以使用“WALLS”来表示墙面、使用“DOORS”来表示门等。
选择一个易于理解和记忆的命名规范可以避免混淆和错误。
2. 使用不同的颜色和线型：使用不同的颜色和线型可以更直观地区分各个图层。
可以根据不同的元素属性（如墙面、家具、电器等）来选择不同的颜色和线型。
3. 控制图层的显示和隐藏：CAD软件通常提供了控制图层显示和隐藏的功能。
根据需要，您可以选择显示或隐藏特定的图层。
这有助于在设计过程中集中精力于特定的元素。
4. 使用图层组和图层过滤器：图层组可以帮助您更好地组织和管理不同的图层。
CAD中如何使用布局进行分幅打印1.确定分幅内框的大小根据出图比例尺,选择图款内框大小。
例如，A1标准图纸尺寸为841mm*594，考虑到打印页边距及图框占用空间，则可设置内框尺寸为700mm*500mm（具体根据需要设置）。
2.制作分幅内框区域根据出图比例尺，确定分幅内框的大小。
例如打印比例尺为1:2000，则分幅内框的尺寸对应为1400m*1000m。
将图形划分为若干分区，如下图所示。
（注意：尽量将内框的角点坐标设置为整百）3.新建布局在CAD中新建布局,按照出图要求，设置“打印设备”和“布局设置”，如下图所示：这时已经建立了一个打印布局。
按照本例中的出图要求（比例尺1:2000，出图区域为1000m*1400m），由下图可看出，打印视口并不是我们所需要的，所以接下来要调整视口的大小和位置。
4.调整视口大小和位置新建一个CAD文件（1.dwg），选择分幅框线，利用“带基点复制”命令，在“1.dwg”中选择“粘贴到原坐标”。
在“1.dwg”中选择“带基点复制”命令（基点可选择下边线的中点），然后在出图布局中粘贴（基点选择下边线的中点），得到如下图：接下来，调整默认视口的大小（可直接拖动角点），与所需视口完全重合。
如果在粘贴图框步骤中，图框边线某一边的边距太小，则可以在该步骤平移视口至最恰当位置。
5.选择视口内打印区域双击视口内区域，则视口的边线会变粗，并处于锁定状态。
而视口内的图形则处于活动状态。
首先，先记录下视口内打印区域的左下角和右上角坐标。
例如，本例中分幅11的坐标为（468480,2689300）、（469880,2690300）。
然后，在命令行输入“z”,点回车；再输入“w”，点回车。
在命令栏的“指定第一个角点”，输入左下角坐标：468480,2689300在命令栏的“指定对角点”，输入右下角坐标：469880,2690300现在，出图区域已经和视口区域完全重合了。
6.制作图框由于在布局中，坐标是相对图纸左下角的，所以不能直接在布局中添加图框。
cad布局分幅出图教程
我们知道CAD中打印有时候只打印部分的画就需要分幅出图了，下面店铺告诉大家cad布局分幅出图教程，一起来学习吧。
cad布局分幅出图教程：
一.安装批量打印软件Batchplot，可以在网上找到。
二.安装后cad文件菜单下就会出现批量打印字样。
三.然后点击批量打印，弹出对话框，点击打印设置弹出页面设置管理器窗口。
四.选择一个布局，点击修改，弹出平时的打印对话框，设置打印机、纸张大小和打印样式，设置好后，此时不用选择图纸直接确定。
又返回到页面设置管理器窗口，选择关闭。
五.设置打印比例，此时可以看到设置好的打印机配置，下一步就是选择图纸打印了。
我们绘图时图框一般是同一个图层或者是同一个块，可以在图框形式里选择，下面点击“从图中指定图块或图层”，选择要图框。
其余设置默认即可。
六.最后点击“选择要处理的图纸”，选择后可以进行预览，无误后就可以点击确定进行打印了。
运用CAD进行图形排列和布局设计的步骤和实例CAD（计算机辅助设计）软件是现代设计师必备的工具之一。
它不仅可以帮助设计师快速、精确地创建各种图形，还可以进行图形排列和布局设计。
在本文中，我将介绍一些使用CAD软件进行图形排列和布局设计的实用步骤和实例。
第一步是创建基本图形。
打开CAD软件后，选择相应的绘图工具，如矩形、圆形、线条等，根据设计要求绘制出所需的基本图形。
这些基本图形将用作排列和布局的基础。
第二步是确定排列方式。
根据设计的需求和风格选择适合的排列方式。
比如，可以选择等间距排列方式、对称排列方式、随机排列方式等。
这取决于设计师的个人喜好和创意。
接下来，我们以一个实例来说明如何使用CAD软件进行图形排列和布局设计。
假设我们要设计一个家具布局方案。
首先，我们需要创建各种家具的基本图形，如沙发、床、书架等。
然后，我们可以根据房间的大小和形状，选择合适的排列方式。
假设我们的房间是一个矩形形状，面积较小。
我们希望在这个小房间中布置一套沙发和一张床。
首先，我们在CAD软件中绘制出房间的平面图，确保准确描绘出房间的尺寸和形状。
然后，我们根据房间的平面图，创建沙发和床的基本图形。
可以使用矩形和线条工具，根据实际尺寸比例绘制出沙发和床的形状。
接下来，我们可以使用CAD软件提供的复制和移动功能，将沙发和床按照设计师的想法进行排列和布局。
在这个例子中，我们可以使用等间距排列方式。
首先，我们将沙发放置在房间的一侧，确保与墙壁的距离合适。
然后，我们将床放置在另一侧，与沙发保持适当的距离。
通过使用CAD软件的对齐功能，我们可以确保沙发和床之间的间距和垂直对齐。
此外，我们还可以利用CAD软件的旋转功能，调整图形的方向和角度。
这样，我们可以根据房间的形状和设计要求，灵活地调整沙发和床的位置和角度，以获得最佳的视觉效果。
最后，我们可以使用CAD软件提供的渲染功能，将设计方案呈现为逼真的图像。
通过添加适当的材质和光照效果，我们可以更好地展示家具的外观和空间的氛围。
利用CAD布局功能实现图件分幅操作在我们平时制图、出图的过程中，经常会遇到由于图件超出标准图幅需进行分幅操作的问题，通过CAD的“布局”功能可轻松实现，下面就以下三个小问题做个简单的操作讲解，以供各位参考：一、如何使用布局功能进行分幅操作？二、带状图如何进行旋转分幅？三、布局出版的图件如何输出成模型？要实现以上操作，我们需要先熟悉几个快捷键，“mv（mview）、z （zoom）、*xp、UCS（User Coordinate System）、plan”。
mv：视口范围；z：视口缩放；*xp：与“z”共同使用，*表示视口缩放的倍数；UCS：用户坐标系统；plan：先自定义UCS，通过plan命令，将定义的UCS坐标调整为水平状态的坐标体系。
熟悉了以上命令之后，下面通过实例来进行演示。
一、如何使用布局功能进行分幅操作？1、我们打开一张CAD图件，首先估算欲划分的标准图幅，在模型空间里画好接图线（下面这张图长1020mm，宽200mm。
可以用4张A3的图框对其进行分幅出图）。
2、在左下方布局选项卡中右键单击“布局一”，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好打印比例和其他选项，点击“确定”，退出。
3、左键单击“布局一”，出现以下画面：4、删除默认的视口，然后将标准图框粘贴进来；输入“mv”，建立视口（图件显示范围）。
5、选择视口范围（图件显示范围），新建“布局范围”图层，将视口边框移至该图层。
6、将右下角的“图纸或模型空间”点击切换为“模型”（左键双击视口内范围亦可）；这时视口的边框变粗，呈可操作状态，输入“z”，“*xp”（按1:1显示则输入“1xp”）。
这时，图件显示为原模型图件比例。
7、在视口中利用“pan”命令将视口内图纸移至（或中轮移动）合适的位置，左键双击视口外部空白区域（或点击右下角“图纸或模型空间”按钮为“模型”状态），退出视口编辑状态。
8、复制第一个布局，用同样方法进行第二个布局的操作；在操作至最后一幅时，我们可以将制作好的图例和图签复制到相应位置（或直接编辑），其它操作步骤不变。
基于AutoCAD的线性工程图分幅实现刘艳芸，冯媛媛，丁乐乐，马强（天津市勘察院，天津 300191）摘 要：根据线性工程图的分幅图制作特点，结合实际工作要求，设计了分幅的方法和流程，并利用AutoCAD进行二次开发实现了线性工程图分幅工具，解决了同一项目多图幅尺寸、图幅范围的正确提取、图廓的自动生成、分幅图文件的自动命名存储等问题，在多种工程测量项目中发挥了积极作用。
关键词：线性工程图；自动分幅；AutoCAD线性工程主要是指道路、铁路等条状的市政基础工程，其特点是狭长、弯曲、不规则，作为关系国计民生的基础性行业而发展迅速。
在其勘测实施建设过程中，有一个重要产品即线性工程图。
一般的地形图分幅采用标准图幅，目前已有成熟的软件可以实现如南方测绘的CASS，但在其他城市测量项目中比如拨地、勘界、地籍等涉及到分幅条件灵活的线性工程时，自动实现困难。
它的难点和问题主要有：没有标准的图幅尺寸，因线路不规则在一个工程项目中根据实际情况可以选择多种图幅尺寸；图幅范围的自动选取困难，这与线路的走向有关，特别在多交叉路口或井字形线路等特殊情况下很难满足图幅范围的自动生成，而一个图幅范围的提取错误会影响邻接的图幅，修改过程繁琐；图幅自动命名困难，当图幅较多时能自动命名存储文件十分必要。
针对这些问题，本文结合实际工作，利用AutoCAD进行二次开发自动分幅工具。
1.开发思路和流程1.1 开发环境选择C#.NET作为开发语言，在Microsoft Visual Studio2008和AutoCAD2010环境下开发实现了本工具。
.NET API提供了一系列托管的外包类，使开发人员可在.NET框架下，使用任何支持.NET的语言。
其优点是完全面向对象，在拥有与C++相匹配的强大功能的同时，具有方便易用的特点，是AutoCAD二次开发的理想工具。
1.2标准制定分幅图相关的标准是实现自动化生产的基础，主要有三大类标准。
第一，分幅图框标准和接图线标准。
建筑平面图CAD设计中的图幅与清单设置在建筑设计中，CAD软件被广泛应用于平面图的制作。
为了提高工作效率和图纸的规范化，正确设置图幅与清单是非常重要的。
本文将介绍建筑平面图CAD设计中的图幅与清单设置的一些技巧和注意事项。
首先，我们来讨论图幅的设置。
图幅是指平面图在纸张上的大小和比例。
在CAD软件中，可以通过设置页面布局、纸张大小和缩放比例来进行图幅的设置。
一般来说，A4纸是最常用的纸张大小。
为了保证图纸的清晰度和可读性，建议选择较大的纸张大小，如A3或更大。
在设置页面布局时，可根据需要选择横向或纵向布局，并设置页边距。
此外，还要注意选择合适的缩放比例，以确保图纸在打印时不会过大或过小。
其次，我们来讨论清单的设置。
清单是指建筑平面图中需要列出的详细项目、尺寸、材料等信息。
在CAD软件中，可以通过添加文本框、表格或其他图形对象来创建清单。
首先，需要确定清单的位置和大小，一般位于图纸的边缘或底部。
在添加文本框时，可以设置文本的字体、大小和样式，以及文本框的边框和背景颜色。
对于较大的清单，可以使用表格来整理数据，方便查阅和编辑。
在设置表格时，可以选择合适的行高和列宽，并设置表格的边框和背景颜色。
除了图幅和清单的设置，还有一些其他的技巧和注意事项。
首先，要保持图纸的整洁和规范，避免出现重叠和混乱的情况。
可以通过合理布局和使用图层管理工具来实现。
其次，要注意图纸的标注和尺寸的准确性。
可以使用CAD软件提供的标注工具和尺寸工具来进行标注和尺寸的设置。
此外，还要注意选择合适的线型和线宽，以及使用颜色和填充来区分不同的图形对象和材料。
在进行建筑平面图CAD设计时，图幅和清单的设置是非常重要的环节。
正确设置图幅和清单可以提高工作效率和图纸的规范化，方便查阅和协作。
通过合理设置页面布局、选择合适的纸张大小和缩放比例，以及添加文本框、表格和其他图形对象，可以创建出清晰、整洁且规范的建筑平面图。
同时，还应注意标注和尺寸的准确性，以及选择合适的线型和线宽来区分不同的图形对象和材料。
利用CAD布局功能实现图件分幅操作
在我们平时制图、出图的过程中，经常会遇到由于图件超出标准图幅需进行分幅操作的问题，通过CAD的“布局”功能可轻松实现，下面就以下三个小问题做个简单的操作讲解，以供各位参考：
一、如何使用布局功能进行分幅操作？
二、带状图如何进行旋转分幅？
三、布局出版的图件如何输出成模型？

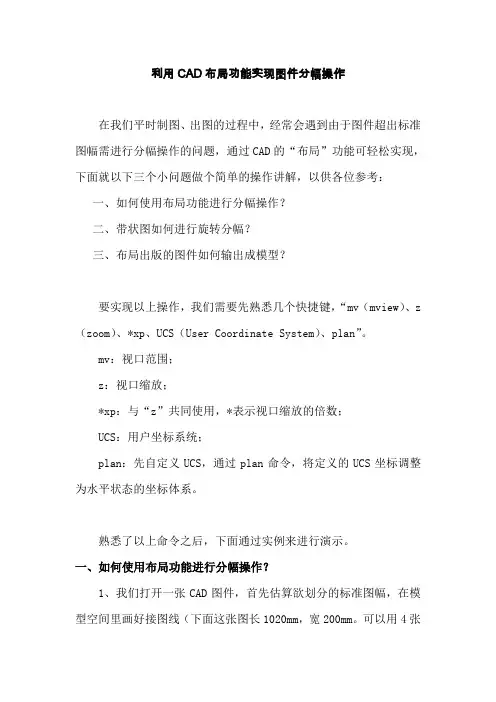

要实现以上操作，我们需要先熟悉几个快捷键，“mv（mview）、z（zoom）、*xp、UCS（User Coordinate System）、plan”。
mv：视口范围；
z：视口缩放；
*xp：与“z”共同使用，*表示视口缩放的倍数；
UCS：用户坐标系统；
plan：先自定义UCS，通过plan命令，将定义的UCS坐标调整为水平状态的坐标体系。
熟悉了以上命令之后，下面通过实例来进行演示。
一、如何使用布局功能进行分幅操作？
1、我们打开一张CAD图件，首先估算欲划分的标准图幅，在模型空间里画好接图线（下面这张图长1020mm，宽200mm。
可以
用4张A3的图框对其进行分幅出图）。
2、在左下方布局选项卡中右键单击“布局一”，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好打印比例和其他选项，点击“确定”，退出。
3、左键单击“布局一”，出现以下画面：
4、删除默认的视口，然后将标准图框粘贴进来；输入“mv”，建立视口（图件显示范围）。
5、选择视口范围（图件显示范围），新建“布局范围”图层，将视口边框移至该图层。
6、将右下角的“图纸或模型空间”点击切换为“模型”
（左键双击视口内范围亦可）；这时视口的边框变粗，呈可操作状态，输入“z”，“*xp”（按1:1显示则输入“1xp”）。
这时，图件显示为原模型图件比例。
7、在视口中利用“pan”命令将视口内图纸移至（或中轮移动）合适的位置，左键双击视口外部空白区域（或点击右下角“图纸或模型
空间”按钮为“模型”状态），退出视口编辑状态。
8、复制第一个布局，用同样方法进行第二个布局的操作；在操作至最后一幅时，我们可以将制作好的图例和图签复制到相应位置（或直接编辑），其它操作步骤不变。
9、将“边框范围”图层关闭，或设置为不打印。
二、带状图如何进行旋转分幅？
1、在带状图上做好分幅图的图框，并让图框处于同一图层（暂
命为“布局范围”）。
2、右键点击“布局1”选项卡，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好打印比例和其他选项，点击“确定”，退出。
3、此时布局中显示出所有分幅的图框，为“图纸”状态，删除默认的视口，然后将标准图框粘贴进来。
4、将“图纸”切换为“模型”，输入“UCS”，接着输入“N”,再输入“Z”，然后捕捉分幅图矩形边（需旋转至上边界的边）的两个端点；输入“plan”，选择“C”，回车。
这时分幅图的图框发生了旋转。
5、使用“z”、“*xp”、“pan（平移）”命令将指定的分幅图缩放、移动至视口范围内显示，然后切换为“图纸”状态，此时布局就固定下来了，在图纸空间上加上需要的其它图元即可。
6、复制第一个布局，用同样方法进行第二个布局的操作；在操作至最后一幅时，我们可以将制作好的图例和图签复制到相应位置，其它操作步骤不变。
7、将“边框范围”图层关闭，或设置为不打印。
三、布局出版的图件如何输出成模型？
利用“EXPORTLAYOUT”命令将当前布局中的所有可见对象输
出到模型空间。
在布局中，“图纸”边界之外的对象也将被输出。
高版本的AUTOCAD（2010版及以上）中，也可以右键单击“布局”，选择“将布局输出到模型”，即可保存为可编辑的不与原始图件相挂接的模型图件。
以上为个人总结的部分布局问题解决方法，如有错误之处，烦请指正，谢谢！。
