下载文档原格式
高效阻燃剂聚磷酸铵的合成及改性研究高效阻燃剂聚磷酸铵的合成及改性研究1.引言阻燃剂是一种能够降低材料燃烧性能并抑制火灾发展的化学物质，在各个领域广泛应用。
聚磷酸铵是一种高效阻燃剂，其具有良好的机械性能、优异的热稳定性和较低的毒性，因此受到了广泛关注。
本文将介绍聚磷酸铵的合成方法，并探讨其改性研究的最新进展。
2. 聚磷酸铵的合成方法聚磷酸铵的合成方法多种多样，我们将介绍几种常用的方法。
2.1 溶剂法合成溶剂法合成是一种常用的聚磷酸铵合成方法。
首先，将磷酸铵溶解在溶剂中，并加热搅拌，使其生成胶体状物质。
然后，通过蒸发溶剂或加入沉淀剂，可以得到聚磷酸铵。
2.2 熔融法合成熔融法合成是一种直接在高温下将磷酸铵转化为聚磷酸铵的方法。
在高温下，磷酸铵分解成氨和磷酸酐，然后再反应生成聚磷酸铵。
通过控制反应温度和时间，可以得到不同粒径和形貌的聚磷酸铵。
3. 聚磷酸铵的改性研究进展为了进一步提高聚磷酸铵的阻燃性能和应用范围，近年来开展了许多改性研究，主要包括增强性能、增加耐热性、改善烟雾抑制效果等方面。
3.1 纳米填料改性有研究表明，添加纳米填料可以显著提高聚磷酸铵的阻燃性能。
常用的纳米填料有纳米氢氧化铝、纳米二氧化硅等。
添加纳米填料作为协同阻燃剂，可以增加聚磷酸铵的阻燃效果，并提高其热稳定性。
3.2 化学改性通过化学改性，可以改变聚磷酸铵的结构和性质。
例如，通过引入其他元素或官能团，可以改变聚磷酸铵的热解性能、热稳定性和热分解产物等。
3.3 复合改性将聚磷酸铵与其他阻燃剂进行复合改性，可以进一步提高聚磷酸铵的阻燃性能。
常用的复合改性方法包括物理复合和化学复合。
物理复合是将两种或多种阻燃剂混合，通过相互作用提高阻燃效果；化学复合是将两种或多种阻燃剂进行反应，形成新的复合阻燃剂。
4. 结论高效阻燃剂聚磷酸铵具有良好的阻燃性能和工艺性能，已经成为一种重要的阻燃剂。
为了进一步提高其阻燃性能和应用范围，目前的研究主要集中在改进合成方法和进行改性研究。
聚磷酸铵阻燃剂配方聚磷酸铵（Ammonium Polyphosphate，简称APP）是一种常用的阻燃剂。
它具有良好的耐热性、低毒性、低烟密度和高阻燃效果等优点，在建筑材料、电子产品、塑料和橡胶制品等广泛应用。
本文将从深度和广度两个标准，对聚磷酸铵阻燃剂的配方进行评估和探讨。
一、聚磷酸铵阻燃剂配方的基本构成（1）聚磷酸铵：作为主要的阻燃剂成分，聚磷酸铵能够在高温下释放出阻燃气体，有效减缓火焰的蔓延速度，起到阻燃的作用。
（2）磷酸盐化合物：作为辅助配方成分，磷酸盐化合物能够与聚磷酸铵发生化学反应，提高阻燃效果，使其具有更好的耐热性和氧化性能。
（3）填料：填料可以调节聚磷酸铵阻燃剂的粘度和流动性，保证阻燃剂在加工和应用过程中的稳定性。
二、聚磷酸铵阻燃剂配方的优化策略（1）优化聚磷酸铵与磷酸盐化合物的配比：通过调整聚磷酸铵与磷酸盐化合物的配比，可以控制阻燃剂的热解温度和释放速率，从而提高阻燃效果和耐热性。
（2）选择合适的填料：根据材料的具体要求，选择适合的填料，可以提高阻燃剂的加工性能和阻燃效果，同时降低成本。
（3）添加协同助剂：适量添加协同助剂，如氮、硼等元素，可以提高聚磷酸铵阻燃剂的稳定性和阻燃效果。
（4）应用新技术：利用纳米技术、包覆技术等新技术手段，可以提高聚磷酸铵阻燃剂的分散性和稳定性，进一步优化配方。
三、聚磷酸铵阻燃剂配方的应用案例（1）建筑材料：在建筑防火材料中广泛应用，如耐火涂料、防火门窗等。
通过优化配方，可以提高材料的阻燃等级，增强耐火性能。
（2）电子产品：在电子产品的阻燃材料中应用，如电路板、电缆等。
聚磷酸铵阻燃剂可以有效阻止电子产品在发生故障时燃烧，降低火灾风险。
（3）塑料和橡胶制品：在塑料和橡胶制品中使用聚磷酸铵阻燃剂，可以提高材料的阻燃性能，延缓火焰蔓延速度，减小火灾损失。
聚磷酸铵阻燃剂在配方中的选择和优化非常重要。
通过合理配比、选择合适的填料、添加协同助剂以及应用新技术，可以进一步提高阻燃剂的性能和安全性。
聚磷酸铵的应用及研究进展聚磷酸铵是一种由磷酸铵分子组成的高分子聚合物，它具有高度的热稳定性、耐候性和热塑性。
由于这些优良的性质，聚磷酸铵在各种领域有着广泛的应用和研究进展。
首先，聚磷酸铵在阻燃材料领域有着重要的应用。
由于聚磷酸铵能在高温下分解，产生磷酸脱水缩合反应，生成无燃烧的磷酸盐和氨基环化合物。
这些产物可以在燃烧过程中形成密封的保护层，有效阻止燃烧物质与氧气接触，从而达到延缓燃烧的效果。
因此，聚磷酸铵被广泛应用于阻燃塑料、涂料和粘合剂等领域。
其次，聚磷酸铵在电子封装材料中也有广泛的应用。
由于聚磷酸铵具有优异的导热性能和电绝缘性能，可以用于制备高导热性的封装材料。
这样的材料可以有效地散热，提高电子元器件的稳定性和可靠性。
此外，聚磷酸铵还可以用作电池隔膜材料，具有良好的电解质性能和抗渗透性能，可以提高电池的循环寿命和安全性能。
此外，聚磷酸铵还在医学领域有着潜在的应用。
研究表明，聚磷酸铵具有一定的抗菌性能，对一些常见细菌和真菌有较好的抑制作用。
因此，聚磷酸铵可以用于医用消毒剂、外科缝合线和药物缓释系统等领域。
首先，研究人员致力于提高聚磷酸铵的合成方法和反应机理的理解。
近年来，许多新的合成方法被开发出来，如溶剂热法、溶剂交联法和微乳液法等。
这些新的合成方法可以实现更高的聚合度和更好的控制结构，从而提高聚磷酸铵的性能。
其次，研究人员还关注聚磷酸铵在复合材料中的应用。
通过将聚磷酸铵与其他聚合物或无机材料复合，可以获得具有更好性能的复合材料。
例如，将聚磷酸铵与聚苯乙烯混合，可以提高聚苯乙烯的阻燃性能；将聚磷酸铵与碳纳米管复合，可以获得具有优异力学性能和导电性能的材料。
最后，研究人员还在探索聚磷酸铵在环境领域的应用。
聚磷酸铵具有良好的蓄水性能和土壤改良作用，可以被用作植物生长促进剂和土壤保水剂。
此外，聚磷酸铵还可以用于废水处理，去除重金属离子和有机污染物。
综上所述，聚磷酸铵具有广泛的应用和研究价值。
随着对其性质和合成方法的进一步研究，聚磷酸铵在各个领域的应用将会得到更广泛的推广和发展。
《功能化聚磷酸铵的制备及其阻燃聚合物复合材料结构与性能的研究》一、引言随着现代工业的快速发展，聚合物材料在众多领域中得到了广泛应用。
然而，这些聚合物材料往往易燃，给人们的生命财产安全带来极大威胁。
因此，如何提高聚合物材料的阻燃性能成为了一个重要的研究课题。
其中，功能化聚磷酸铵作为一种高效的阻燃剂，被广泛应用于聚合物复合材料的制备中。
本文将研究功能化聚磷酸铵的制备方法，以及其在阻燃聚合物复合材料中的应用，探究其结构与性能的关系。
二、功能化聚磷酸铵的制备功能化聚磷酸铵的制备主要采用化学合成法。
首先，选择适当的原料，如磷酸、氨等，在一定的温度和压力下进行反应，生成聚磷酸铵。
然后，通过引入功能性基团，如卤素、磷氮化合物等，对聚磷酸铵进行功能化改性。
最后，经过一系列的后处理过程，如干燥、研磨等，得到功能化聚磷酸铵产品。
三、阻燃聚合物复合材料的制备及性能研究1. 制备方法阻燃聚合物复合材料的制备主要采用物理共混法和化学接枝法。
物理共混法是将功能化聚磷酸铵与聚合物基材进行混合，通过熔融共混、溶液共混等方式得到阻燃聚合物复合材料。
化学接枝法则是通过化学反应将功能化聚磷酸铵接枝到聚合物基材上，形成化学键合的复合材料。
2. 结构与性能的关系通过对阻燃聚合物复合材料的结构与性能进行研究，我们发现功能化聚磷酸铵的引入可以有效提高聚合物的阻燃性能。
这主要归因于功能化聚磷酸铵在高温下能够释放出难燃气体，降低聚合物的表面温度，从而达到阻燃的效果。
此外，功能化聚磷酸铵还可以在聚合物基材中形成网状结构，提高聚合物的热稳定性和机械性能。
3. 性能分析通过扫描电子显微镜（SEM）、X射线衍射（XRD）、红外光谱（IR）等手段对阻燃聚合物复合材料的结构进行表征。
同时，通过垂直燃烧实验、限氧指数（LOI）测试等手段评估其阻燃性能。
结果表明，功能化聚磷酸铵的引入可以显著提高聚合物的阻燃性能和热稳定性。
四、结论本文研究了功能化聚磷酸铵的制备方法及其在阻燃聚合物复合材料中的应用。
聚磷酸铵合成阻燃剂——聚磷酸铵合成1.磷酸一尿素法该法的化学反应式如下：CO(NH2)2 + H2O →CO2 + 2NH3nH3PO4 + (n-1)CO(NH2)2 →(NH4)n + 2PnO3n+1 + (n-4)NH3 + (n-1)CO2该法是国内大部分小厂采用的方法，其优点是设备投资少，操纵简单，缺点是产品质量差，只能生产低聚合度的产品，产生大量的氨气污染环境。
该法工艺为：将计量的尿素和磷酸加进反应器中，加热到80-100℃制得透明溶液，将此溶液放于盘中于烘箱(炉)中，升温到250-300℃反应，此间物料经发泡、聚合、固化后即成为松脆的白色产物，粉碎后即为产品。
2.磷酸二氢铵一尿素法该反应系使磷酸二氢铵与尿素直接反应，控制反应条件可制得高聚合度的产品。
以液体石蜡为反应介质合成APP：在500mL烧杯中加进150mL液体石蜡，加热到200℃，在不断搅拌下将尿素和磷酸二氢铵按一定比例分批加进液体石蜡中，此时反应混合物由黏稠泡沫状液体变成白色固体，大约0.5 h反应即可完成，除往石蜡，将天生物研细，用苯洗往残留的石蜡，冷水洗往产物中的低聚合度产品，烘干，得白色长链APP，苯和石蜡回收使用。
当尿素与磷酸二氢铵的摩尔比为(1.8-2.0)：1.0、230℃反应1h，收率约80%，产品溶解度(100mL水煮沸5min)不超过0.6g，产品的聚合度约30。
显然此法操纵复杂，不适于产业生产。
3. 磷酸氢二铵-五氧化二磷-氨气法该法的反应式如下：(NH4)2HPO4 + P205 + NH3 →3/n(NH4PO4)n该法是20世纪7O年代德国Knapsak ACT公司开发的，适于制造长链APP。
制造APP的反应是一个很复杂的反应，无论什么方法其反应都要经过由固态变得很黏稠的状态，而后再变为固态的过程，该反应使用普通反应设备难以完成，必须在一种具有加热、混合、捏合、粉碎功能的特殊的设备中进行，该法是将等摩尔比的经细粉碎的磷酸氢二铵和五氧化二磷放进上述设备中，在约300℃下通人氨气使之反应，天生水不溶性的APP。

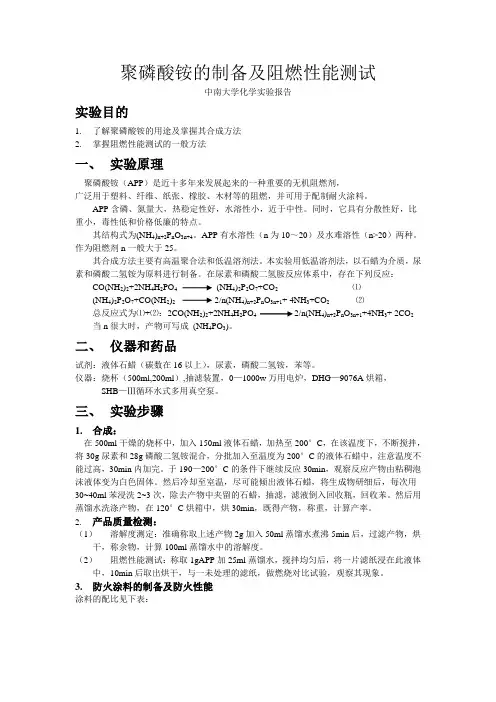

聚磷酸铵的制备及阻燃性能测试中南大学化学实验报告实验目的1.了解聚磷酸铵的用途及掌握其合成方法2.掌握阻燃性能测试的一般方法一、实验原理聚磷酸铵（APP）是近十多年来发展起来的一种重要的无机阻燃剂，广泛用于塑料、纤维、纸张、橡胶、木材等的阻燃，并可用于配制耐火涂料。
APP含磷、氮量大，热稳定性好，水溶性小，近于中性。
同时，它具有分散性好，比重小，毒性低和价格低廉的特点。
其结构式为(NH4)n+2P n O3n+4。
APP有水溶性（n为10～20）及水难溶性（n>20）两种。
作为阻燃剂n一般大于25。
其合成方法主要有高温聚合法和低温溶剂法。
本实验用低温溶剂法，以石蜡为介质，尿素和磷酸二氢铵为原料进行制备。
在尿素和磷酸二氢胺反应体系中，存在下列反应：CO(NH2)2+2NH4H2PO4(NH4)2P2O7+CO2⑴(NH4)2P2O7+CO(NH2)22/n(NH4)n+2P n O3n+1+ 4NH3+CO2⑵总反应式为⑴+⑵：2CO(NH2)2+2NH4H2PO4 2/n(NH4)n+2P n O3n+1+4NH3+ 2CO2当n很大时，产物可写成(NH4PO3)。
二、仪器和药品试剂：液体石蜡（碳数在16以上），尿素，磷酸二氢铵，苯等。
仪器：烧杯（500ml,200ml）,抽滤装置，0—1000w万用电炉，DHG—9076A烘箱，SHB—Ⅲ循环水式多用真空泵。
三、实验步骤1.合成：在500ml干燥的烧杯中，加入150ml液体石蜡，加热至200°C，在该温度下，不断搅拌，将30g尿素和28g磷酸二氢铵混合，分批加入至温度为200°C的液体石蜡中，注意温度不能过高，30min内加完。
于190—200°C的条件下继续反应30min，观察反应产物由粘稠泡沫液体变为白色固体。
然后冷却至室温，尽可能倾出液体石蜡，将生成物研细后，每次用30~40ml苯浸洗2~3次，除去产物中夹留的石蜡，抽滤，滤液倒入回收瓶，回收苯。

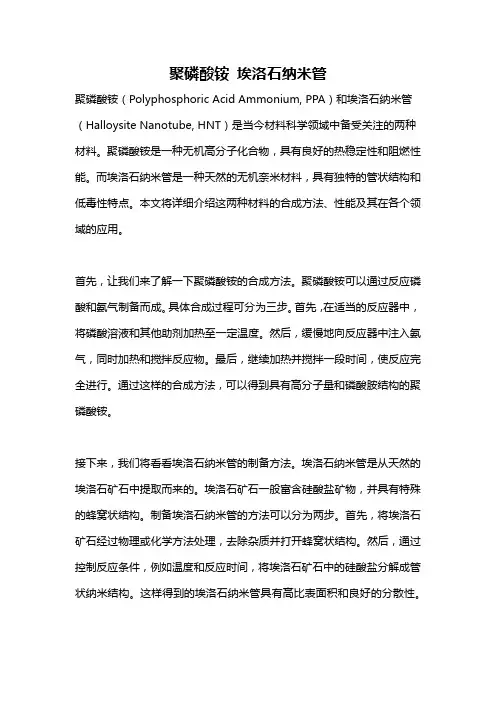

聚磷酸铵埃洛石纳米管聚磷酸铵（Polyphosphoric Acid Ammonium, PPA）和埃洛石纳米管（Halloysite Nanotube, HNT）是当今材料科学领域中备受关注的两种材料。
聚磷酸铵是一种无机高分子化合物，具有良好的热稳定性和阻燃性能。
而埃洛石纳米管是一种天然的无机奈米材料，具有独特的管状结构和低毒性特点。
本文将详细介绍这两种材料的合成方法、性能及其在各个领域的应用。
首先，让我们来了解一下聚磷酸铵的合成方法。
聚磷酸铵可以通过反应磷酸和氨气制备而成。
具体合成过程可分为三步。
首先，在适当的反应器中，将磷酸溶液和其他助剂加热至一定温度。
然后，缓慢地向反应器中注入氨气，同时加热和搅拌反应物。
最后，继续加热并搅拌一段时间，使反应完全进行。
通过这样的合成方法，可以得到具有高分子量和磷酸胺结构的聚磷酸铵。
接下来，我们将看看埃洛石纳米管的制备方法。
埃洛石纳米管是从天然的埃洛石矿石中提取而来的。
埃洛石矿石一般富含硅酸盐矿物，并具有特殊的蜂窝状结构。
制备埃洛石纳米管的方法可以分为两步。
首先，将埃洛石矿石经过物理或化学方法处理，去除杂质并打开蜂窝状结构。
然后，通过控制反应条件，例如温度和反应时间，将埃洛石矿石中的硅酸盐分解成管状纳米结构。
这样得到的埃洛石纳米管具有高比表面积和良好的分散性。
有了聚磷酸铵和埃洛石纳米管的制备方法，我们接下来将研究它们的性能。
聚磷酸铵具有许多独特的性质，使其在各个领域得到广泛的应用。
首先，聚磷酸铵具有良好的热稳定性和耐高温性能。
这使得聚磷酸铵在阻燃剂和聚合物增韧剂中有着重要的应用。
其次，聚磷酸铵具有良好的吸湿性和粘接性，这使其在建筑材料和涂料中被广泛使用。
另外，聚磷酸铵还具有优异的防锈和缓蚀性能，使其在防腐蚀领域有着重要的应用。
埃洛石纳米管作为一种天然无机纳米材料，也具有许多独特的性能。
首先，埃洛石纳米管具有良好的分散性和较大的比表面积。
这些特性使得埃洛石纳米管在纳米复合材料和纳米涂层中有着广泛的应用。
关于纳米材料改性聚磷酸铵在聚合物阻燃中的应用分析2. 纳米材料改性聚磷酸铵的制备方法纳米材料改性聚磷酸铵的制备方法主要包括溶胶凝胶法、湿化学合成法、机械合成法等。
2.1 溶胶凝胶法溶胶凝胶法是将纳米材料与聚磷酸铵溶液混合，并在适当的条件下进行凝胶反应。
该方法操作简单，制备的纳米材料改性聚磷酸铵具有较好的分散性和热稳定性。
2.2 湿化学合成法湿化学合成法是将纳米材料和聚磷酸铵溶液加入反应器中，通过化学反应形成纳米材料改性聚磷酸铵。
该方法反应条件较为温和，制备的纳米材料改性聚磷酸铵粒径较小，分散性较好。
3. 纳米材料改性聚磷酸铵在聚合物阻燃中的应用效果纳米材料改性聚磷酸铵在聚合物阻燃中的应用效果主要表现在以下几个方面：3.1 提高阻燃效果纳米材料改性聚磷酸铵在聚合物中的分散性和热稳定性较好，能够有效地抑制聚合物的燃烧过程，提高聚合物的阻燃效果。
研究表明，纳米材料改性聚磷酸铵添加到聚合物中，可以降低聚合物的燃烧速率和火焰蔓延速度，延缓火焰的发展，减少火灾事故的发生。
3.2 改善材料性能纳米材料改性聚磷酸铵具有较大的比表面积和导电性能，可以增加聚合物的导电性和机械性能，提高材料的综合性能。
研究表明，纳米材料改性聚磷酸铵添加到聚合物中，不仅能够提高聚合物的阻燃性能，还可以提高聚合物的抗氧化性能、耐热性能和机械性能。
4. 纳米材料改性聚磷酸铵的发展前景纳米材料改性聚磷酸铵在聚合物阻燃中的应用具有广阔的发展前景。
随着科技的进步，纳米材料的合成方法和性能调控技术不断提高，可以制备更多种类和性能优良的纳米材料。
这将为纳米材料改性聚磷酸铵的制备提供更多的选择。
聚合物材料在各个领域中的应用越来越广泛，对阻燃材料的需求也越来越大。
纳米材料改性聚磷酸铵在聚合物阻燃中的应用前景非常广阔。
聚磷酸铵的合成及其阻燃性能研究3胡云楚1,2,吴志平2,孙汉洲1,周 莹1,刘 元2(1.中南林业科技大学理学院,湖南株洲412006;2.中南林业科技大学工业学院,湖南长沙41004)摘 要: 复合型高效阻燃剂是当前阻燃技术研究的重要方向之一。
根据木材阻燃的炭量增加理论,利用水溶性试验、灼烧成炭试验和热分析方法研究了聚磷酸铵的合成条件、聚磷酸铵2硼酸复合阻燃剂的复合阻燃效应。
聚磷酸铵的最佳合成条件是:磷酸:尿素摩尔比为1∶1.8,预聚合温度为(124±2)℃,预聚合反应时间为25min左右,聚合固化温度230～240℃左右,聚合固化时间为140min左右。
在最佳条件下合成的聚磷酸铵的聚合度为23.3,溶解度为0.67g/100mL 水,阻燃处理杨木粉在400℃灼烧30min的成炭率为38.9%,是同一条件下未处理杨木粉灼烧成炭率的2.15倍。
聚磷酸铵和硼酸以4∶1复配所制得的聚磷酸铵2硼酸复合阻燃剂,对木粉的成炭率为40.5%,相对复合阻燃效应为43.2%。
200～300℃是木粉热解燃烧的主要阶段,也是阻燃剂发挥阻燃作用的主要阶段。
聚磷酸铵2硼酸复合阻燃剂在高温下不仅能催化木材产生更多的木炭,而且能使木炭结构紧密、不易燃烧。
关键词: 聚磷酸铵;硼酸;灼烧成炭试验;阻燃性能;复合效应中图分类号: TB34文献标识码:A 文章编号:100129731(2006)03204242041 引 言近年来火灾所造成的财产损失和人员伤亡一直呈上升趋势,许多火灾的发生均与高分子材料和木质材料的使用状况及其可燃性有关,因此,阻燃技术的发展是保障人民生命财产安全的需要,也是高聚物和木质材料具有广泛应用前景的基础[1～3]。
聚磷酸铵热稳定性好,产品接近中性,并可以与其它阻燃剂混合,分散性好,同时价格便宜,毒性较低,使用安全。
李蕾等报道[4],国内聚磷酸铵阻燃剂的聚合度为20～50;C.Drevelle等[5]报道,聚磷酸铵的聚合度为700,溶解度低于1%。
浅谈阻燃材料聚磷酸铵的研究进展摘要：聚磷酸铵是一种高效无机无卤磷系阻燃剂，是膨胀型阻燃剂的主要成分之一。
本文就聚磷酸铵的合成方法，改性研究现状和应用前景进行了介绍。
关键词：聚磷酸铵；阻燃剂；合成方法；改性，应用进展聚磷酸铵（简称APP）是一种磷氮系特效膨胀型无机阻燃剂，通式为（NH4）n+ 2PnO3n+1，外观呈白色粉末状，分水溶性和水难溶性，其中聚合度n 在10- 20 之间为水溶性，称为短链APP；聚合度n 大于20 的为水难溶性，称为长链APP。
该产品P- N 阻燃元素含量高、热稳定性能好，产品近乎中性，能与其他物质配伍，阻燃性能持久，无毒抑烟。
APP作为膨胀型阻燃剂的基础材料, 被广泛应用于阻燃领域，随着全球阻燃剂朝无卤化方向发展，以APP 为主要原料的膨胀型阻燃剂成为研究开发的热点。
APP 的阻燃机理是受热脱水后生成聚磷酸强脱水剂，促使有机物表面脱水生成炭化物，加之生成的非挥发性磷的氧化物及聚磷酸对基材表面进行覆盖，隔绝空气而达到阻燃的目的，同时由于APP 含有氮元素，受热分解释放出CO2、N2、NH3等气体，这些气体不易燃烧，阻断了氧的供应，达到了阻燃增效和协同效应的目的[1]。
1 聚磷酸铵的合成目前聚磷酸铵的合成工艺很多，主要有磷酸和尿素缩合法，聚磷酸铵化法，正聚磷酸铵与氨气高温中和法，P2O5-NH3-H2O 高温气相反应法，NH4H2PO4和CO(NH2)2缩合法，NH4H2PO4和NH3缩合法以及H3PO4和NH3缩合法等。
根据聚磷酸铵不同的用途合成的方法也不一样。
1.1 磷酸和尿素缩合法这种合成方法是将磷酸和尿素以一定比例混合，加热搅拌后，得到澄清透明的液体再将这种液体加热，经发泡、聚合和固化 3 个阶段即可得到白色干燥固体，冷却后得到成品。
李茂林等以85%的磷酸和尿素为原料探究了聚磷酸铵生产的最佳工艺条件，合成的产品聚合度为170，结果表明反应温度220℃，反应时间3h，n(H3PO4) (以P2O5计85%)∶n ［CO(NH2)2］=1∶1.8为最佳工艺条件。
聚磷酸铵阻燃剂配方一、介绍聚磷酸铵阻燃剂是一种常用的阻燃剂，能有效地提高材料的阻燃性能。
本文将详细探讨聚磷酸铵阻燃剂的配方，包括其原理、常用配方及应用领域等。
二、原理聚磷酸铵阻燃剂的主要原理是通过磷元素和氮元素的协同作用来提高材料的阻燃性能。
磷元素能够在高温下产生磷酸盐，形成炭化层，起到隔热和隔氧的作用；氮元素能够吸收热量，形成惰性气体，起到降低燃烧速度的作用。
三、常用配方以下是几种常见的聚磷酸铵阻燃剂配方：1. 聚磷酸铵 + 铝三水合物•聚磷酸铵含量：60%•铝三水合物含量：40%•该配方适用于聚合物材料的阻燃，能够有效提高材料的阻燃等级。
2. 聚磷酸铵 + 硅酸铝•聚磷酸铵含量：50%•硅酸铝含量：50%•该配方适用于木材等有机材料的阻燃，能够有效提高材料的阻燃性能。
3. 聚磷酸铵 + 阻燃助剂•聚磷酸铵含量：30%•阻燃助剂含量：70%•该配方适用于各种材料的阻燃，能够提高材料的阻燃性能，并且具有一定的增塑效果。
四、应用领域聚磷酸铵阻燃剂广泛应用于各个领域，包括建筑材料、电子电器、汽车等。
以下是几个典型的应用领域：1. 建筑材料•在建筑材料中添加聚磷酸铵阻燃剂可以提高材料的防火性能，减少火灾发生的可能性，保护人身安全和财产安全。
2. 电子电器•在电子电器中使用聚磷酸铵阻燃剂可以有效降低电子产品的燃烧风险，提高产品的安全性能。
3. 汽车•汽车内饰材料中添加聚磷酸铵阻燃剂可以提高汽车的阻燃性能，减少火灾发生时的烟雾和有害气体排放，保护乘客的生命安全。
五、总结聚磷酸铵阻燃剂是一种常用的阻燃剂，通过磷元素和氮元素的协同作用，能够提高材料的阻燃性能。
常用的配方包括聚磷酸铵与铝三水合物、硅酸铝等的组合，不同配方适用于不同材料的阻燃。
聚磷酸铵阻燃剂广泛应用于建筑材料、电子电器、汽车等领域，能够有效提高产品的防火性能，保护人身安全和财产安全。
