锅炉水位计检修作业指导书讲解

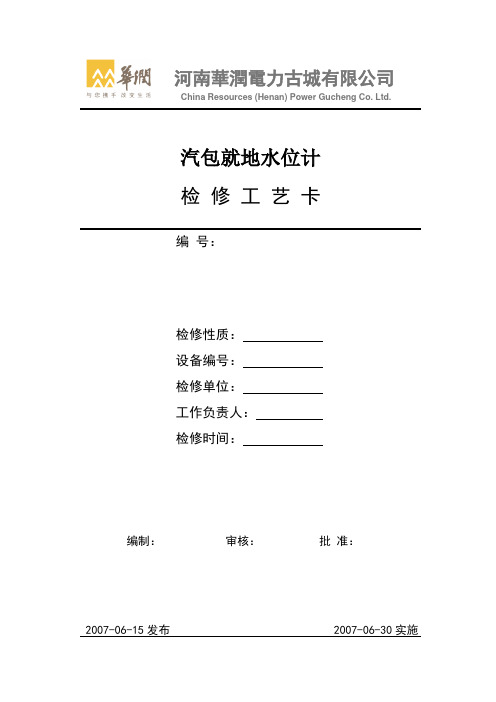

河南華潤電力古城有限公司China Resources (Henan) Power Gucheng Co. Ltd.汽包就地水位计检修工艺卡编号：检修性质：设备编号：检修单位：工作负责人：检修时间：编制：审核：批准：2007-06-15发布2007-06-30实施1 目的1.1 规范检修行为，确保汽包就地水位计更换检修质量符合检修规程规定要求。

1.2 本检修文件包所规定的程序为所有参加本项目的工作人员所必须遵循的质量保证程序。

2 适用范围2.1 适用于TC-SMW22-Ⅲ型超高压双色水位计更换的检修工作。

3 概述3.1概述3.1.1TC-SMW22-Ⅲ型超高压长窗式双色水位计，是由铁岭铁光仪器仪表有限责任公司生产，专为大型火力发电机组锅炉汽包水位监视而设计制造的就地水位仪表，本水位计观察孔在表体两条直线上，通过将观察孔交错组合消除了中间盲区，由光源发出的光通过红，绿玻璃片，分别滤成红，绿光，分别射向表体的观测窗，在表体的气相部分，红光射向正前方，而绿光斜射向壁上被吸收，与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射向壁上，因此，正前方观察将获得汽红，水绿；汽满全红，水满全绿的显示效果。

生产日期为2006年3月，1#炉投运日期为2006年9月，2#炉投运日期为2006年12月。

3.1.2本次检修停工待检点：H 1 点，见证点：W 4 点。

4引用文件铁岭铁光仪器仪表有限责任公司生产的锅炉汽包就地水位计图纸、说明书，哈尔滨锅炉厂《水位表管路》图。

5 修前准备5.1 安全措施及检修工作票□ 5.1.1严格依照《电业安全工作规程》,作好安全防护措施。

□ 5.1.2 严格执行工作票管理制度, 认真办理、检查、验证工作票。

5.2 备品备件□ 5.2.1本次检修所需要备品及易耗品准备无盲区双色水位计两套。

5.3工具□ 5.3.1工具24V行灯1只、300mm游标卡尺1把、10P大锤1把、12″扳手2把、100MM螺丝刀1只、100mm扁铲1只、电焊机1台氧气1瓶、乙炔1瓶、氧气管1副、乙炔管1副、毛刷1只、钢丝刷1只、20mm粗铜棒1只、2P手锤1只、磨光机1只、2M×2M彩条布1块、水平管（40m）一根5.4 现场准备□ 5.4.1 办理工作票，确认检修设备安全隔离。

锅炉检修作业指导书一、前言锅炉在生产中扮演着非常重要的角色，保障了工厂的正常运转。

而锅炉的检修对于预防故障发生，保障生产的顺利进行，具有至关重要的作用。

但是，由于锅炉的复杂性和特殊性，其检修作业需要具有一定的技术知识和经验，否则会给工人的生命安全和设备运行造成不可逆转的损失。

本指导书旨在提供对锅炉检修作业的指导，帮助工人进行正确的锅炉检修作业。

二、锅炉检修前的准备工作1. 工作证检修锅炉前，每个工人必须持有相应的工作证，且证件必须合法有效。

请检查自己和其他同事的工作证是否符合要求。

2. 工具准备检修锅炉必须使用合适的工具，包括测量工具、扳手、起重工具、检测仪器和紧固件等。

在开始检修作业前，请检查完善所需要的工具装备。

3. 个人防护装备锅炉检修涉及到高温和高压，工人必须佩戴适当的防护装备，包括防护手套、防护鞋、安全帽和耳塞等。

并且必须遵守锅炉检修的相关规定。

4. 工作区域准备在锅炉检修前，请确保工作区域的安全，包括地面状态、设备防护罩的安装和通风情况等。

同时，要确保工作区域内的人员安全。

5. 检修计划锅炉检修前，需要制定详细的检修计划，包括任务分工、预防措施、工作流程和工作时间等。

以确保检修过程中不会出现偏差，影响锅炉的正常运行。

三、锅炉检修作业注意事项1. 关闭锅炉进行任何锅炉检修作业前，必须首先关闭锅炉。

并确保温度、压力等指标已达到安全标准，待锅炉内压力降至零时，才能进行检修作业。

2. 拆卸外罩或遮盖物在检修锅炉时，有可能需要拆卸一些遮盖物或外罩，以便更好地观察和维护锅炉部件。

但这必须在关机并有专业人员指导下进行，并严格按要求操作。

3. 清洗锅炉内部零部件锅炉长期运行后，内部会有很多杂质和垃圾。

为保证锅炉正常运行，检修前必须先对锅炉内部零部件进行彻底清洗，去除污垢和沉积物。

4. 更换损坏部件有些锅炉部件在长期使用后会出现磨损、腐蚀、裂纹等情况。

这时，必须及时更换损坏的部件。

更换过程中必须按照相关规定进行。

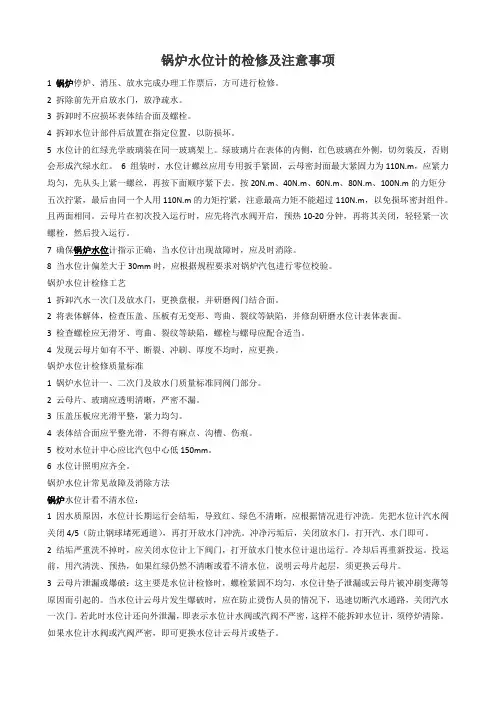

锅炉水位计的检修及注意事项1 锅炉停炉、消压、放水完成办理工作票后，方可进行检修。

2 拆除前先开启放水门，放净疏水。

3 拆卸时不应损坏表体结合面及螺栓。

4 拆卸水位计部件后放置在指定位置，以防损坏。

5 水位计的红绿光学玻璃装在同一玻璃架上。

绿玻璃片在表体的内侧，红色玻璃在外侧，切勿装反，否则会形成汽绿水红。

6 组装时，水位计螺丝应用专用扳手紧固，云母密封面最大紧固力为110N.m，应紧力均匀，先从头上紧一螺丝，再按下面顺序紧下去。

按20N.m、40N.m、60N.m、80N.m、100N.m的力矩分五次拧紧，最后由同一个人用110N.m的力矩拧紧，注意最高力矩不能超过110N.m，以免损坏密封组件。

且两面相同。

云母片在初次投入运行时，应先将汽水阀开启，预热10-20分钟，再将其关闭，轻轻紧一次螺栓，然后投入运行。

7 确保锅炉水位计指示正确，当水位计出现故障时，应及时消除。

8 当水位计偏差大于30mm时，应根据规程要求对锅炉汽包进行零位校验。

锅炉水位计检修工艺1 拆卸汽水一次门及放水门，更换盘根，并研磨阀门结合面。

2 将表体解体，检查压盖、压板有无变形、弯曲、裂纹等缺陷，并修刮研磨水位计表体表面。

3 检查螺栓应无滑牙、弯曲、裂纹等缺陷，螺栓与螺母应配合适当。

4 发现云母片如有不平、断裂、冲刷、厚度不均时，应更换。

锅炉水位计检修质量标准1 锅炉水位计一、二次门及放水门质量标准同阀门部分。

2 云母片、玻璃应透明清晰，严密不漏。

3 压盖压板应光滑平整，紧力均匀。

4 表体结合面应平整光滑，不得有麻点、沟槽、伤痕。

5 校对水位计中心应比汽包中心低150mm。

6 水位计照明应齐全。

锅炉水位计常见故障及消除方法锅炉水位计看不清水位：1 因水质原因，水位计长期运行会结垢，导致红、绿色不清晰，应根据情况进行冲洗。

先把水位计汽水阀关闭4/5（防止钢球堵死通道），再打开放水门冲洗。

冲净污垢后，关闭放水门，打开汽、水门即可。

锅炉作业指导书一、引言锅炉是工业生产中常用的热能转换设备，广泛应用于电力、化工、纺织、造纸等行业。

为了确保锅炉的安全运行和高效工作，制定一份详细的锅炉作业指导书是必要的。

本指导书旨在提供锅炉作业的标准化操作步骤和安全注意事项，以便操作人员正确操作和维护锅炉。

二、作业前准备1. 确保操作人员具备相关锅炉操作资质和技术培训证书。

2. 确认锅炉的运行状态和工作参数，包括锅炉压力、温度、水位等。

3. 检查锅炉的附件设备是否完好，如安全阀、水位计、压力表等。

4. 检查供水系统和燃料系统是否正常运行，并确保供水和燃料的充足供应。

5. 准备必要的工具和个人防护装备，如手动工具、电动工具、安全帽、防护眼镜等。

三、锅炉操作步骤1. 打开锅炉进水阀，逐渐增加供水流量，同时观察水位计的水位变化。

2. 打开燃料供给系统，点火并调整燃料供给量，使火焰达到适当的大小和形状。

3. 根据锅炉的工作参数，调整燃烧器的工作状态，确保锅炉的压力和温度在安全范围内。

4. 定期检查锅炉的水位，确保水位在正常范围内，必要时补充水源。

5. 监测锅炉的燃烧情况和烟气排放，确保燃烧效率和环境保护要求。

6. 定期清理锅炉的燃烧室和传热表面，防止积灰和结垢影响锅炉的热交换效果。

7. 定期检查锅炉的安全阀和压力表，确保其正常工作和准确度。

8. 定期检查锅炉的泄漏情况，如有泄漏及时处理，防止事故发生。

9. 定期维护锅炉的附件设备，如水位计、压力表等，确保其准确度和可靠性。

10. 定期进行锅炉的试验和检验，确保锅炉的安全运行和性能稳定。

四、安全注意事项1. 操作人员必须穿着符合安全要求的工作服和个人防护装备，如安全帽、防护眼镜、防护手套等。

2. 操作人员必须严格按照操作规程进行操作，不得擅自改变锅炉的工作参数和操作步骤。

3. 操作人员在操作过程中要保持警觉，注意观察锅炉的运行状态和异常情况，如有异常及时报告。

4. 操作人员在接触锅炉设备时要注意防止烫伤和触电，避免发生人身伤害事故。

锅炉汽包双色水位计检修工艺指导手册规程
1设备规范：
型号：B69H-32-YW型
安装数量：2台（锅筒左右各1）生产厂家：长春锅炉仪表总厂技术参数：公称压力：32Mpa可视长度：460、570、670mm接口型式：焊接
接口尺寸：670mm
表体材料：2CH3
2结构简介及工作原理：工作原理：
云母双色水位计,表体为三角型,在同一直线的同一方向开三段观察窗,采用光学折射原理获得汽红、水绿、汽满全红、水满全绿的显示效果。

结构简介参照下图：
I、水位计2、播污他3、水Ui 4.汽色
3大、小修项目及周期：

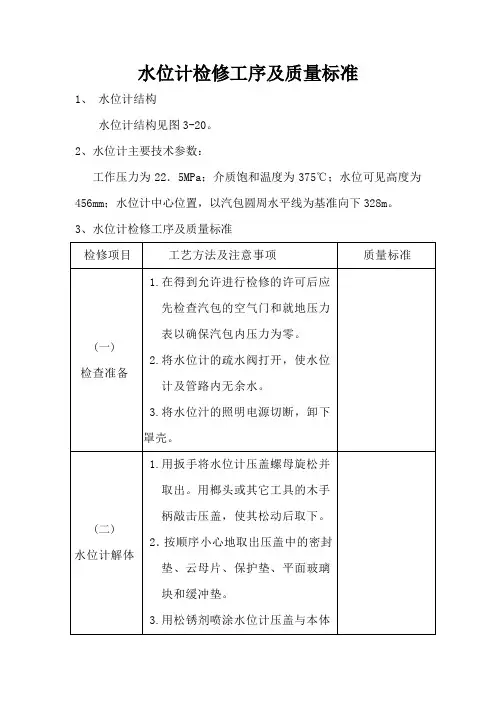

4检修工艺及质量标准4.1工器具准备：
4.2
检修工艺质量标准
4.3设备组件明细表:
4.4易损件清单。

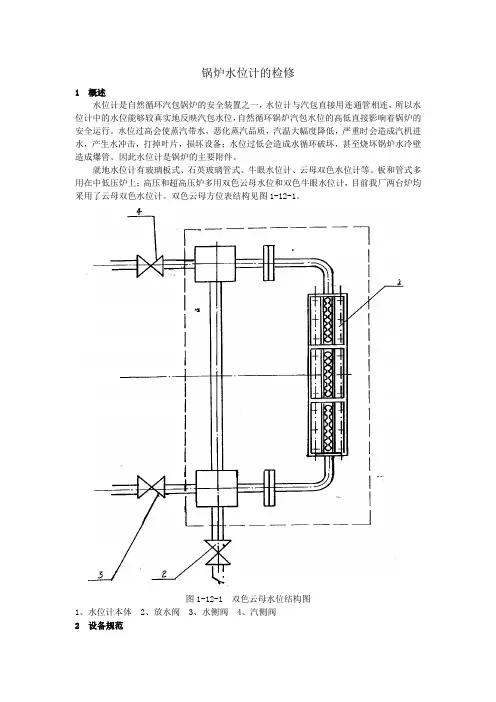

锅炉水位计的检修1 概述水位计是自然循环汽包锅炉的安全装置之一，水位计与汽包直接用连通管相连，所以水位计中的水位能够较真实地反映汽包水位，自然循环锅炉汽包水位的高低直接影响着锅炉的安全运行。

水位过高会使蒸汽带水，恶化蒸汽品质，汽温大幅度降低，严重时会造成汽机进水，产生水冲击，打掉叶片，损坏设备；水位过低会造成水循环破坏，甚至烧坏锅炉水冷壁造成爆管。

因此水位计是锅炉的主要附件。

就地水位计有玻璃板式、石英玻璃管式、牛眼水位计、云母双色水位计等。

板和管式多用在中低压炉上；高压和超高压炉多用双色云母水位和双色牛眼水位计，目前我厂两台炉均采用了云母双色水位计。

双色云母方位表结构见图1-12-1。

图1-12-1 双色云母水位结构图1、水位计本体2、放水阀3、水侧阀4、汽侧阀2 设备规范目前#1、2炉云母水位计已经高造成双色翻板式水位计，除了更换磁板以及浮球清理等，基本属于免维护。

3 水位计的检修工艺及质量标准3.1 云母水位计的解体：1) 拆卸水位计外壳，取下放至合适位置。

2) 旋下云母水位计外压板之压紧螺母，将外压板取下。

3) 取下内衬板及云母片。

4) 清理凹面内衬垫和接合面。

5) 将连接的螺栓取下，与螺母配对放好。

6) 拆卸汽水阀门及放水门，进行修理。

3.2 云母水位计检修：1) 检查和疏通汽水连接管，必要时用压缩空气进行吹扫。

2) 检查水位计密封面有无麻点、沟槽、腐蚀及冲刷等缺陷，确定检修方法。

a) 轻微缺陷：可用刮研方法处理，油研磨；平板涂以红丹粉油检查。

b) 严重缺陷：刮下本体部分送铣床加工进行处理，密封面也可进行堆焊，然后进行加工。

c) 对修理较困难的表柜也可更换新水位计。

3) 内压板应清理干净，检查有无扭曲、变形，进行修理找平。

4) 检查压板有无变形，压板螺栓孔应无变形及凸边，否则进行修理。

5) 检查螺丝扣是否完好，如有弯曲、断扣、咬扣等缺陷应进行更换，螺栓及螺母进行配合检查，组合时丝扣部分应涂以铅粉油。

Q/CDT内蒙古大唐国际托克托发电有限责任公司发布目次1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施与环境保护措施 (1)4 备品备件清单 (2)5 现场准备及工具 (2)6 检修工序及质量标准 (3)7 检修记录 (4)8 设备试运、调试、试验 (6)9 不符合项通知单（可选） (6)10 完工报告单 (7)11 质量签证单 (9)水位计密封组件更换作业指导书1范围本作业指导书规定了汽包双色云母水位计解体检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、文明生产、检修工艺、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于汽包水位计密封组件更换工作，型号：B69H-32-W型系列无盲区双色云母水位计。

检修地点在锅炉汽包上。

检修的项目为水位计密封组件更换，并对已发现的问题进行处理。

2本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

《B69H-32-W型无盲区双色云母水位计使用说明书》长春锅炉仪表总厂。

3安全措施与环境保护措施3.1严格执行《电业安全工作规程》。

3.2办理检修工作票，严禁无票作业。

3.3工作票安全措施确认，汽包双色云母水位计与系统完全解列,内部无压力且水位计表体温度降至80℃以下。

3.4在拆装水位计过程中避免砸伤及损坏部件。

3.5水位计下部铺设胶皮垫，拆下零部件小心放入指定油盘内，防止落物伤人。

3.6油手套、油棉布、棉纱废弃、废旧垫片要进行分类处理。

4备品备件清单5现场准备及工具5.1现场准备5.3 工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已经铺设防护胶片，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

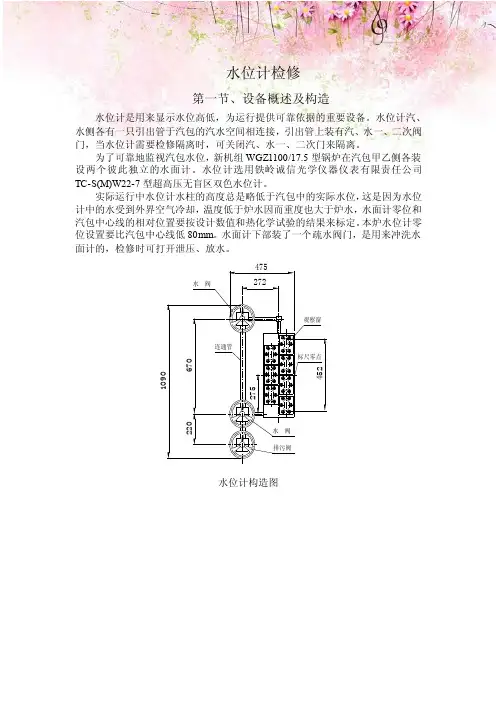

水位计检修第一节、设备概述及构造水位计是用来显示水位高低，为运行提供可靠依据的重要设备。

水位计汽、水侧各有一只引出管于汽包的汽水空间相连接，引出管上装有汽、水一、二次阀门，当水位计需要检修隔离时，可关闭汽、水一、二次门来隔离。

为了可靠地监视汽包水位，新机组WGZ1100/17.5型锅炉在汽包甲乙侧各装设两个彼此独立的水面计。

水位计选用铁岭诚信光学仪器仪表有限责任公司TC-S(M)W22-7型超高压无盲区双色水位计。

实际运行中水位计水柱的高度总是略低于汽包中的实际水位，这是因为水位计中的水受到外界空气冷却，温度低于炉水因而重度也大于炉水，水面计零位和汽包中心线的相对位置要按设计数值和热化学试验的结果来标定。

本炉水位计零位设置要比汽包中心线低80mm 。

水面计下部装了一个疏水阀门，是用来冲洗水面计的，检修时可打开泄压、放水。

4522752724756701090220标尺零点连通管水 阀水 阀排污阀观察窗水位计构造图缓冲垫保护带平面镜防腐垫保护垫罩 体密封垫螺 母垫 圈 螺 柱 本 体 压 盖光源壳壳 体毛玻璃红LED管绿LED管保护玻璃3.水位计原理图本 体密封垫缓冲垫防腐垫保护垫保护带平面镜压 盖螺 柱垫 圈螺 母水位计密封组件构造图第二节、水位计的检修标准及周期1、水位计大修项目标准：1.1、解体检修水面计、结合面研磨。

1.2、解体检修汽、水侧一、二次门及放水门。

1.3、检修汽水连通管的法兰结合面，并疏通髓。

1.4、检查更换云母片，更换不锈钢石墨高强垫等易损件。

1.5、检验水位计中心、刻度、检修支架、保护罩。

1.6、水压试验2、水位计小修标准项目： 2.1、阀门重新加盘根。

2.2、阀门缠绕垫更换。

2.3、研磨门芯门座。

2.4、消除运行提出的缺陷。

3、水面计检修周期：3.1、水位计前、后压盖一、二次门，疏水门每6年更换一次。

3.2、水位计云母片、、石墨、垫，视窗玻璃等每半年更换一次。

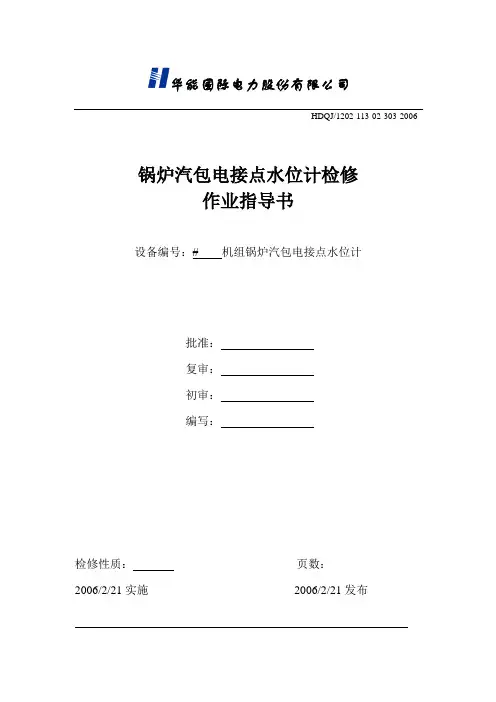

华能国际电力股份有限公司HDQJ/1202-113-02-303-2006锅炉汽包电接点水位计检修作业指导书设备编号：# 机组锅炉汽包电接点水位计批准：复审：初审：编写：检修性质：页数：2006/2/21实施2006/2/21发布目录1.说明 (1)2.目的 (1)3.目标 (1)4.概述 (1)5.引用文件 (1)6.安全技术措施 (1)7.修前准备工序 (2)8.检修工序 (3)9.不符合项报告 (6)10.再鉴定项报告 (7)11.检修报告、项目关闭 (8)12.质量记录 (9)1.说明1.1 本作业指导书适用于锅炉汽包电接点水位计标准大修或类似于大修性质的抢修。

1.2本作业指导书需经策划部审核并由生产厂长或总工批准后方可使用。

1.3本作业指导书的使用按照程序编号依次使用，如因设备改变或工艺改变须重新执行1.2规定。

1.4本作业指导书的计划消耗材料依据《发电设备标准大修材料消耗》。

1.5本作业指导书的安全措施依据《电业安全工作规程》、《现场安全规程》。

1.6各工序完成后在□内打“√”。

2.目的2.1规范检修行为，确保电接点水位计检修质量符合规定要求。

2.2本检修程序为所有参加本项目检修的工作人员所必须遵循的质量保证程序。

2.3为各级质量验收人员、质量管理人员提供参考依据。

3.目标3.1汽包电接点水位计检修全过程无不安全情况发生。

3.2设备检修项目验收率、验收合格率达100%，质量总评价优。

3.3修后电极结合面无泄漏，电极的接线和电压符合要求，一次启动成功。

3.4修后设备应保证180天无临修。

3.5修后各设备技术参数符合质量标准要求。

4.概述本电接点水位计为海卓斯泰（HYDRASTEP）2468C型电子水位计。

主要用于锅炉汽包两侧的水位测量。

它是利用水与蒸汽导电率相差极大的原理，将容器内水位变化转换成电阻变化，通过红、绿发光二极管显示容器内水位（汽红色、水绿色）的盘装多功能仪表。

成套装置包括筒体、电极、就地显示仪表、BT盘显示仪表、传输电缆、罩壳等组成及信号回路。
