双色水位计的毛病分析跟处理简介双色水位计是一种用于液体水位检测的仪器，通过测量液位的两个颜色上方的反射光并计算其高度差来确定液位高度。
该仪器具有结构简单、测量精度高、易于使用等优点，在工业和实验室中得到了广泛应用。
然而，在使用双色水位计时也存在一些常见的毛病，本文将着重对这些毛病进行分析，并给出有效的处理方法。
毛病分析液位误差在使用双色水位计进行液位检测时，常见的毛病之一就是液位误差。
这是由于双色水位计在检测液位时，需要考虑液体本身的折射率，而不同的液体具有不同的折射率。
当试样液体的折射率与双色水位计所设计的液体不同时，就会导致误差。
此外，还有因外界因素干扰导致的液位误差，例如温度、震动等。
换算错误双色水位计在测量液位时，需要将颜色上方的反射光高度差转换成液位高度。
为此，需要知道液体的密度和双色水位计的常数。
然而，如果密度或常数不正确，就会导致液位计算错误。
故障检测在使用双色水位计时，还有一种常见的问题是故障检测。
这是由于组装或使用过程中发生的机械或电路故障引起的，例如光电传感器的损坏、线路断开等等。
如果双色水位计出现故障，则无法准确测量液位高度，从而影响生产过程或实验结果。
处理方法液位误差的处理解决液位误差问题的关键在于正确选择双色水位计使用的液体。
在选择液体时，应尽可能选择折射率与试样液体相同的液体。
如果折射率无法匹配，则可以根据实际情况进行手动校准来纠正液位误差。
另外，可以通过安装防震支架和保护罩等辅助设备来减少外部干扰。
换算错误的处理正确设置液体的密度和双色水位计的常数是解决换算错误的重要措施。
调整密度和常数时，可以通过校准器具来进行。
如果不确定密度或常数，请查阅双色水位计的使用说明书或联系生产厂家获取帮助。
故障检测的处理如果双色水位计出现故障，应及时进行检修或更换。
如需要更换部件，应注意修理或更换时的部件相容性。
在更换前应了解双色水位计的设计原理，避免出现因设计不当或错误使用而导致的问题。

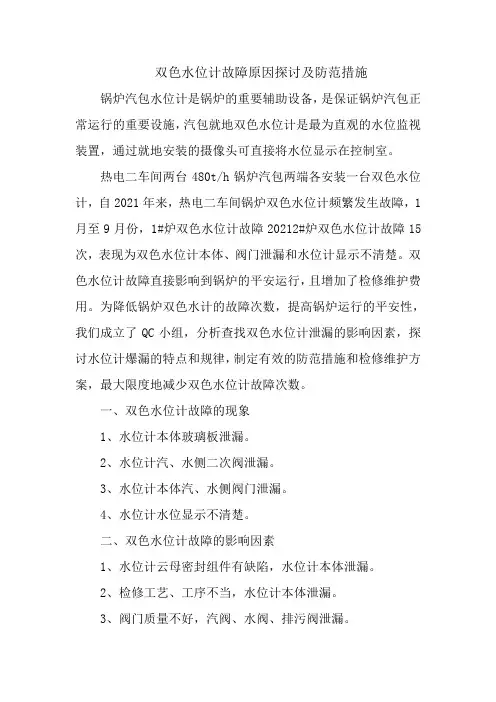

双色水位计故障原因探讨及防范措施锅炉汽包水位计是锅炉的重要辅助设备，是保证锅炉汽包正常运行的重要设施，汽包就地双色水位计是最为直观的水位监视装置，通过就地安装的摄像头可直接将水位显示在控制室。
热电二车间两台480t/h锅炉汽包两端各安装一台双色水位计，自2021年来，热电二车间锅炉双色水位计频繁发生故障，1月至9月份，1#炉双色水位计故障20212#炉双色水位计故障15次，表现为双色水位计本体、阀门泄漏和水位计显示不清楚。
双色水位计故障直接影响到锅炉的平安运行，且增加了检修维护费用。
为降低锅炉双色水计的故障次数，提高锅炉运行的平安性，我们成立了QC小组，分析查找双色水位计泄漏的影响因素，探讨水位计爆漏的特点和规律，制定有效的防范措施和检修维护方案，最大限度地减少双色水位计故障次数。
一、双色水位计故障的现象1、水位计本体玻璃板泄漏。
2、水位计汽、水侧二次阀泄漏。
3、水位计本体汽、水侧阀门泄漏。
4、水位计水位显示不清楚。
二、双色水位计故障的影响因素1、水位计云母密封组件有缺陷，水位计本体泄漏。
2、检修工艺、工序不当，水位计本体泄漏。
3、阀门质量不好，汽阀、水阀、排污阀泄漏。
4、运行操作不当，引起汽侧或水侧小球堵死通道。
5、水位计云母结垢，使水位计水位显示不清楚。
6、红、绿颜色调整不好，使水位计水位显示不清楚。
三、防范双色水位计故障的措施1、安装水位计云母密封组件要检查备件完好，具备以下特点：云母片优质、透明、平直、均匀，无斑点、皱纹、裂纹、弯曲等缺陷；玻璃尺寸适宜、无裂纹、划痕，透明度好；密封垫使用石墨缠绕垫，石墨垫应平直、无裂纹、均匀。
2、提高检修维护质量，采取正确的检修工艺、工序。
水位计组件撤除后，要将粘在水位计表体上的旧垫取干净，并用水砂纸将接合面打磨干净，但不要划伤结合面，结合面应无麻点、裂纹、划痕，否那么要进行修研、加工。
检查组件符合要求后，将水位计组件按顺序放入水位计表体。
玻璃云母式水位计云母组件的安装顺序为：石墨缠绕垫—铜垫—石墨垫—云母片—玻璃—石棉垫片，玻璃外径应缠绕石墨衬垫。
双色水位计的正确操作方法为加强双色水位计运行维护，保证机组稳定运行，运行各班对双色水位计运行要予以充分重视，确使每一位班员都会正确冲洗水位计。
一．双色水位计的投入1.锅炉冷态时的投入：[A]. 确认水位计检修工作结束，照明齐全。
[b]. 开启水位计侧一、二次门，关闭放水门。
[c]. 水位计随锅炉一起升温升压。
2.锅炉热态时水位计的投入：注意双色水位计解列后重新投运时，需要充分预热。
[a]. 确认水位计检修工作结束，照明齐全。
[b]. 打开水位计排污门。
[c]. 微开水位计汽侧一出门。
[d]. 微开水位计汽侧二次门，对水位计预热20 ~ 30分钟，直至水位计本体温度稳定。
[f]. 进行水位计螺母复紧。
[g]. 开启水位计汽、水侧一次门。
[h]. 开水位计汽侧二次门1/5圈。
[I]. 开水位计水侧二次门1/5圈。
[j]. 水位计正常后，交替开启水位计汽，水侧二次门。
二．双色水位计解列水位计在运行中，如发生水位计严重泄露和爆破时，应将水位计解列，其操作步骤如下：[a]. 关闭水位计汽、水侧一次门。
[b]. 关闭汽、水侧二次门。
[c]. 开启排污门。
三．双色水位计冲洗水位计长期运行会结垢，导致显示不清，运行中需冲洗，以免运行人员误判断而造成水位事故。
冲洗水位计的步骤如下：[a]. 先将水位计汽、水侧二次门关闭后，再微开1/4 ~ 1/5圈，然后开启放水门，进行汽水管路及云母片的清洗。
[b]. 关闭汽侧二次门进行水侧管路及云母片冲洗。
[c]. 关闭水侧二次门，开汽侧二次门1/4 ~ 1/5圈，进行汽侧及云母片冲洗。
[d]. 微开水侧二次门1/4 ~ 1/5圈，关放水门，水位计应很快波动，指示清晰，否则应重新冲洗一次。
[e]. 缓慢将汽水侧二次门全开，认真观察水位，炉水开始进入水位计，使水位逐渐升高，直到水位有微小波动为止。
[f].冲洗完毕后并与另一只水位计水位对照指示相符。
[f]. 注意冲洗水位计时间不应过长，冲洗时防止开的过大或快会导致水位计中保护弹子堵死无法工作。
双色水位计安全操作及保养规程前言双色水位计是一种用于监测液位变化的仪器，可以发现管道或容器中液位的变化。
该仪器不仅适用于化学、石化、能源等领域，还广泛应用于市政工程、药品生产、饮料机械等行业。
因此，在日常操作中，正确使用双色水位计和科学保养非常重要。
本文将阐述双色水位计的安全操作和保养规程。
安全操作1.接地保护：双色水位计在使用时需要进行接地保护，以避免因静电等原因产生危险事故。
正确的接地方法是将接地线连接到水平导体，如管壳或堤坝，在导体和工作人员之间建立电气连接，降低静电的积累。
2.正确安装：在安装过程中，安装方位要正确，避免在撞击或振动下受到损坏，影响使用。
要确保该仪器可以通过校准来保持准确性。
3.避免超量程使用：在使用时，应确保操作范围不超过仪器的最大量程，否则会导致误报、误差增大等情况。
4.避免虚假信号：在工作时，溶剂、烷类液体常常会产生气泡、泡沫等气相，导致产生虚假信号。
如果产生虚假信号，就需要采用相应措施，例如加装真空设备防止气泡、泡沫、吸收液体等。
5.避免过度伸展：在使用这样的水位计时，应避免过度伸展引起的剪切效应变形。
6.防止松动：水位计的液体检测部分和阀门的松动和堵塞也会引起虚假数据。
需要定期进行维护，以确保液位计没有松动和防堵塞的状态。
7.避免污染：双色水位计的标尺和标识应该定期进行清洗，以避免污染干扰准确操作。
保养规程1.定期检查：定期检查喷射仪，排泄口和任何连接元件是否有阻塞或污垢积聚。
2.标识定期检查：标识定期检查的频率也应确立在使用前，以免遗漏。
这些检查的频率应根据水位计的使用频率确定。
3.维护记录：维护过程中，要定期记录零件状态、损坏情况、更换时间、使用时间等信息，以方便及时更换。
4.存放位置：存放水位计时，请注意保留水位计和原厂包装；水位计不应暴露在阳光、水、湿气等环境下。
5.维护清洁：应该定期从液位计中排出废液，检查和清理各种部件，以便使用下次时能够确保准确性。
无盲区双色水位计作业指导书1结构特点及工作原理 (2)2主要技术参数 (4)3安全措施 (5)4工具及备件准备 (6)5云母组件的技术要求 (6)6检修工序及质量标准 (6)7维修注意事项 (8)8热紧 (8)1 结构特点及工作原理本水位计主要由表体，阀门，冲洗器，光源总成（光源箱，观察罩）及电源器组成。
本水位计观察孔在表体两条直线上，通过将观察孔交错组合消除了中间盲区。
由光源发出的光通过红绿玻璃片，滤成红光，绿光，分别射向表体的观测窗，在表体的汽项部分，红光射向正前方，而绿光斜射到壁上被吸收;与此同时在液相部分，由于水的折射是绿光射向正前方，红光斜射到壁上被吸收，因此在正前方观察将获得汽红，水绿；汽满全红，水满全绿的显示效果（见图2）。
（1）本水位计通过汽，水阀门与汽包汽侧，水侧相联接，形成连通体，利用连通体的原理是水位计的水位与汽包水位一致。
（2）本水位计所附带的冲洗器所产生的饱和冷凝水不仅能够实现更新水位计表体里面的水质，并且在流过云母片表面时还能起到冲刷云母片的作用，在云母片表面形成一层薄薄的水膜，阻止云母片表面结垢，使水位计始终保持清晰的观测效果。
.必须定期更换水位计云母应每半年更换一次以防止发生泄漏即更换云母组件。
2 主要技术参数监视方式：就地正前方目视或彩色工业电视远程监视3安全措施（1）严格执行《电业安全工作规程》办理热力机械工作票，解列双色水位计，关闭双色水位计来水、来汽一次门,关闭双色水位计快关阀,开启双色水位计排污阀,确认双色水位计内部无压力时方可开始工作。
（2）云母水位计停止运行。
（3）关闭汽侧一二三次门和水侧一二三次门，打开放水门泄压。
（4）清点所有专用工具齐全，检查合适，试验可靠。
（5）现场工具，零部件放置有序，拆下来的零部件必须妥善保管好并做好记号以便回装。
（6）所带的常用工具，量具应认真清点，绝不容许遗落在设备内。
（7）开工前召开专题会，对各检修参加人员进行分工，并且进行安全，技术交底。
锅炉汽包双色水位计检修工艺指导手册规程
1设备规范：
型号：B69H-32-YW型
安装数量：2台（锅筒左右各1）生产厂家：长春锅炉仪表总厂技术参数：公称压力：32Mpa可视长度：460、570、670mm接口型式：焊接
接口尺寸：670mm
表体材料：2CH3
2结构简介及工作原理：工作原理：
云母双色水位计,表体为三角型,在同一直线的同一方向开三段观察窗,采用光学折射原理获得汽红、水绿、汽满全红、水满全绿的显示效果。
结构简介参照下图：
I、水位计2、播污他3、水Ui 4.汽色
3大、小修项目及周期：
4检修工艺及质量标准4.1工器具准备：
4.2
检修工艺质量标准
4.3设备组件明细表:
4.4易损件清单。
锅炉双色水位计操作规定为加强双色水位计运行维护，保证机组安全稳定运行，对锅炉双色水位计运行做如下规定。
一、就地双色水位计的投运：1、双色水位计解列后重新投运时，需要充分预热。
方法为：首先开启水位计排污阀，然后开启汽侧一次阀，再将水位计的汽阀缓慢开启1/5圈，让微弱汽流通过大约20～30分钟左右，使水位计本体温度相对稳定。
然后顺序关闭一次阀，二次阀，排污阀。
2、双色水位计投运时先开启汽、水侧一次阀，然后将水位计的汽阀缓慢开启1/5圈再将水阀开启1/5圈，即将关闭状态阀门的手轮逆时针旋转1/5圈，待水位正常后，汽阀、水阀交替开启，直至全开。
否则如水位计阀门一次全开，保险子会将通道堵死，出现假水位而造成严重事故。
3、双色水位计阀门内设有保险子，即钢球保护装置，投运前此阀门处于关闭状态。
如果因错误操作引起保险子堵死通道时，应立即处理，处理方法是；立即关闭阀门，然后按上述开启阀门方法重新操作一次。
锅炉正常运行时要全开水位计的汽，水阀门，否则保险子起不到保护作用。
二、就地双色水位计的冲洗：1、双色水位计长期运行会结垢，导致红，绿色显示不清，运行中需冲洗。
冲洗方法为：汽冲洗、水冲洗。
2、汽冲洗：先将水位计的一、二次阀完全关闭，再开排污阀，之后微开汽侧一次阀，再将汽侧二次阀缓慢开启1/5圈，再利用高压蒸汽冲洗结垢的云母片，通过控制汽侧二次阀的开度来调节高压蒸汽的流量，冲洗时间1～2分钟（时间不宜过长），若水位计已清晰，可停止冲洗工作。
冲洗完毕。
顺序关闭一次阀，二次阀排污阀。
3、水冲洗：首先关闭水位计汽侧一、二次阀，水侧二次阀，隔离汽包水位计。
然后打开汽包水位计排污阀，待水放净后关闭排污阀，此时便开始水位计的冲洗工作。
冲洗水位计时由开、关水侧二次阀来控制冲洗压力，缓慢并微开汽包水位计水侧二次阀，使水依次流过水侧二次阀，水侧阀之间的连通管，汽侧二次阀，水位计，使水位计充满水，然后关闭水侧二次阀，开启排污阀，依靠水位计内的压力与水的自重带走污垢。
Q/CDT内蒙古大唐国际托克托发电有限责任公司发布目次1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施与环境保护措施 (1)4 备品备件清单 (2)5 现场准备及工具 (2)6 检修工序及质量标准 (3)7 检修记录 (4)8 设备试运、调试、试验 (6)9 不符合项通知单（可选） (6)10 完工报告单 (7)11 质量签证单 (9)水位计密封组件更换作业指导书1范围本作业指导书规定了汽包双色云母水位计解体检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、文明生产、检修工艺、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于汽包水位计密封组件更换工作，型号：B69H-32-W型系列无盲区双色云母水位计。
检修地点在锅炉汽包上。
检修的项目为水位计密封组件更换，并对已发现的问题进行处理。
2本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
《B69H-32-W型无盲区双色云母水位计使用说明书》长春锅炉仪表总厂。
3安全措施与环境保护措施3.1严格执行《电业安全工作规程》。
3.2办理检修工作票，严禁无票作业。
3.3工作票安全措施确认，汽包双色云母水位计与系统完全解列,内部无压力且水位计表体温度降至80℃以下。
3.4在拆装水位计过程中避免砸伤及损坏部件。
3.5水位计下部铺设胶皮垫，拆下零部件小心放入指定油盘内，防止落物伤人。
3.6油手套、油棉布、棉纱废弃、废旧垫片要进行分类处理。
4备品备件清单5现场准备及工具5.1现场准备5.3 工作准备□工器具已准备完毕，材料、备品已落实。
□检修地面已经铺设防护胶片，场地已经完善隔离。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
双色水位计使用说明一、用途及特点：TC—S（M）W—II、III型系列高压，超高压双色水位计是用于工作压力低于22MPa 的蒸汽锅炉或其它压力容器监测水位的一次直读仪表。
它是在总结国内外生产透射式双色水位计优点基础上最新研制的长窗玻璃式高压、超高压双色水位计，它与其它双色水位计相比较，具有如下几种特点：1、盲区少、窗口布置合理。
在三窗水位计可视范围内设三个窗口，所以在水位计观察范围内只有两段盲区，每个观察范围是120mm而锅炉水位正常波动范围是50mm，它正处于水位计中间窗口的观察范围，所以在锅炉正常运行时，可无盲区监视，这是牛眼式水位计不可比拟的。
2、与牛眼式水位计相比较，自冲洗效果良好。
由于本系列水位计是长窗式，所以当蒸汽流经上连接管，一部分变为冷凝水后可经常顺窗口表面冲洗观察窗，使窗口不易挂垢，而牛眼式则达不到此效果。
3、光源采用特制的管灯，不需镇流器、只需接36V安全电压即可，而且灯管发光均匀，耐高温，寿命长。
4、它与云母式水位计相比较，具有观察范围宽、颜色清晰、透明逼真的优点。
5、五窗、七窗水位计是在上述优点基础上，研制出在一块本体上并列设置两排窗口，通过光学原理转换达到在水位计正前方正负3°角范围观看水位计的两排窗口，可同时观察到两窗口红绿变化且红绿分明、界面清晰，可在水位计可视范围内无盲区连续监视。
6、TC—S（M）W—II、III型系列水位计的本体都采用不锈钢材料，光源部分可调整。
二、技术参数：TC—SW16—II型最高使用工作压力——16MPa介质饱和温度——345可视范围——456mm外形尺寸——1090×415×520耗电功率——小于400W净重——90Kg三、工作原理：由光源发出的光通过红、绿滤色镜片，射向水位计本体液腔。
在腔内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收，而在腔内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上，因此在正前方观察，显示汽红水绿。
SFD-SW10型高压双色水位计使用说明书结构及工作原理●本水位表外形结构（见表一）●结构原理：本水位表主要由表体、阀门、光源、壳体组成（见图二A）●工作原理：本水位表通过汽、水阀门与汽包汽侧、水侧相联接，形成连通体，利用连通器的原理使水位表的水位与汽包内一致。
●显示原理：由光源直接发出的红、绿光分别射向表体的观测窗，在表体的汽相部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射到壁上被吸收。
因此在正前方观察将获得汽红、水绿；汽满全红、水绿的显示效果。
（见图二B）安装准备工作●开启包装箱，小心操作，避免损伤箱内的物品。
●开箱后取出说明书，按说明书最后一页的装箱清单清点箱内物品的品种、数量并检查外观有无损坏。
●仔细阅读说明书，按说明书的指导去安装、调试。
●运输过程中，应使之受力平衡，无论搬运或吊运都应避免冲击，防止内部的玻璃受冲击而损坏。
●核实汽泡引出管的中心距是否与水位表的中心距一致；水位表的阀门接口规格与汽泡引出管规格是否一致；汽泡上下引出管中心应处于同一铅重面内，引出管端面也应处于同一铅重面内。
以上几点若有偏差及时校正。
焊接●将本水位表吊起移向汽泡，对准各管口进行焊接。
焊接时要特别注意不要使焊渣等杂物阻塞管子，影响正常工作。
注意：本水位表安装前必须对锅炉管道和本水位表进行汽吹，防止杂物进入水位表，产生事故，造成严重后果。
●水阀下面有一个管头，可根据现场情况焊接排污阀门（放水阀）。
●本水位表安装时注意水位表零水位与汽泡实际控制水位一致。
本水位表零水位标识在观察罩的标尺上。
接通照明电源●用电缆接通所带可调电源输出端（DC3~10V可调）与水位表上的接线端。
接线时注意极性，红色接线柱2各“正”，黑色接线柱1个“负”。
●用电缆线接通电源至所带可调电源输入端（AC220V 50Hz30W）。
所带变压器工作环境温度为-10℃~80℃。
使用预热●首先开启水位表排污阀，然后微开启一次阀，再将水位表的汽阀缓慢开启1/5圈，让微弱汽流通过大约20~30分钟左右，使水位表温度相对稳定，然后顺序关闭一次阀、二次阀、排污阀。
双色水位计使用维护规程
正确地使用和保养双色水位计，是保证水位显示清晰，延长水位计使用寿命，保证锅炉安全运行的重要措施。
7.8.4.1双色水位计是光学仪器，在运输、保管、使用中严禁撞碰或用力敲打。
7.8.4.2安装水位计前，要检查产品的成套性、产品中心距、使用压力与锅炉是否相符，检查各部位是否有堵塞。
在冬季，一定要待水位计升至室温后再安装，安装后待水位计预热后再使用。
镇流器要安装在通风、干燥的地方，环境温度不得高于50℃
7.8.4.3 B49X系列双色水位计与锅炉连接形式和玻璃管水位计的安装形式相同，按图安装。
双色水位计在使用时同平板水位计一样，要保持水、汽路畅通，防止出现假水位。
7.8.4.4锅炉在运行中要卸下水位计检修时，先关闭水、汽阀门再卸掉上阀接头螺栓，然后松开下阀门大螺母即可将水位计取下。
7.8.4.5更换红、绿玻璃时，红绿玻璃与压板之间缝隙及侧盖板与压板要用耐热胶密封（硅橡胶）。
7.8.4.6在停炉时，把水位计刷洗干净后将水放掉。
如长期停炉，应把水位计取下刷净凉干放在通风干燥的库房中保存。
7.8.4.7水位计玻璃在使用中被腐蚀是正常现象。
使用压
力越大，水含碱度越高，冲洗越勤腐蚀就越快。
7.8.4.8水位计上的密封垫、密封圈、阀门衬套等，长时间使用会发生磨损、腐蚀和老化，应在适当的时间更换。
7.8.4.9如水位计不亮，应检查电路、镇流器、灯管是否接触不良或损坏。
刷洗锅炉时要把水位计卸下，避免挂垢或堵塞。
板式双色液位计检验检修作业安全操作规程应用范围本规程适用于化工、石油、医药、冶金等企事业单位的板式双色液位计的检验、检修、维修等作业。
作业前的准备在进行板式双色液位计的检验、检修、维修等作业之前，必须对作业人员进行技术培训和安全培训，并进行以下的准备：1.熟悉板式双色液位计的设计原理、构造和工作原理。
2.了解板式双色液位计主要故障及检修方法。
3.准备必要的检测工具、器材和耗材。
4.确定作业时间、地点和作业内容。
安全操作规程1. 现场安全防护措施1.施工现场必须设置醒目的警示标志，提示周围人员注意安全。
2.作业人员进入现场前，必须戴上安全帽、穿好防护服等必要的个人防护装备。
3.作业人员必须在规定的安全区域内工作，并遵守相关安全规程。
4.进入现场前必须确认板式双色液位计的电源已经关闭，必要时要采取电气隔离措施，并设置电源锁扣；防止因误操作造成意外事故。
2. 作业规范1.在进行板式双色液位计检验、检修、维修的作业过程中，必须按照相关工艺流程和作业规程进行操作。
2.操作前必须仔细检查工具、器材和设备是否正常，特别注意是否存在火源和静电等危险因素，并采取相应的防范措施。
3.操作人员必须在明确作业内容和操作步骤后，才能进行作业；严禁随意更改或省略作业程序。
4.对液位计进行检查、检修和维修时，严禁以私自更改、破坏设备为手段掩盖问题或利益输送。
5.作业完毕后，必须将现场清理干净，保持整洁，恢复现场原貌。
3. 维护保养1.在平时的维护保养中，要注意及时清洗液位计表面的液位刻度线，以便于观察液位。
2.定期进行液位计的维护保养和检查，根据使用情况决定维修和更换液位计的部件。
3.每年进行一次专业的液位计检测，以保证其可靠性。
总结本文主要介绍了板式双色液位计检验、检修作业的安全操作规程。
在进行作业前，必须充分了解液位计的设计原理、构造和工作过程，做好安全防护措施，遵守相关操作规程。
进行作业时，必须按照规定的工艺流程和操作程序进行，禁止随意更改或省略作业程序。
【液位计】双色石英管液位计查修液位计维护和修理保养双色石英管液位计紧要用于各类承压容器、工业蒸汽锅炉上的液位显示。
更具安全性、牢靠性、显示更清楚、保养、维护和修理更便利。
它克服了原产品在弱自然光下必需带电源的缺点，且它的外观无论从体积或重量都比原来缩小了很多，仪表整体感觉小巧、新奇。
它是二十一世纪专为锅炉行业设计的新一代的液位配套仪表。
双色石英管液位计查修：1、包装后的水位计可用常规的运输工具运输，但应避开猛烈振动和雨雪直接侵蚀。
2、水位计应放在温度0～40℃，相对湿度不大于80%的干燥通风室内，室外空气不应含腐蚀仪表的介质。
3、水位计必需垂直安装，其垂直偏差度应小于3度。
4、水位计与容器之间应装有截止阀，以便清洗和检修时与介质隔离。
5、依据介质情况，应定期对本体管进行清洗，清除管内的杂物。
雷达液位计的使用是怎样的呢？雷达液位计是一种基于雷达波信号反射原理进行工作的先进测量仪表，其产品优势特别明显，具有低维护，高性能、使用寿命长等优点；可以适应高温、高压、蒸汽等恶劣的生产环境，长期在恶劣的环境下工作；雷达液位计在使用时有时会显现数据跳变这种情况，本文向大家简要介绍一下显现这种情况的原因和解决方案。
雷达液位计的使用：1、在室外使用，***好安装遮阳篷或者保护箱，以免时间长了，液晶屏受阳光照射而老化。
假如在有腐蚀性气体的环境中使用，需要加装防腐外套，并且拧紧仪表的外表壳和进出线端子。
雷达液位计在有腐蚀性气体或液体的场合使用，或者在海边、海上使用，需要选用防腐型的。
2、电线、电缆保护管，要注意密封防止积水，防止被老鼠等啮齿类动物撕咬。
3、仪表虽然自身带有防雷器件，但雷达液位计在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4、仪表在特别酷热、寒冷的地方使用，即四周环境温度有可能超出仪表的工作要求时，建议在液位仪四周加设防高、低温装置。
5、雷达要和被测的液面垂直，在雷达的电磁波发射的锥形的范围内不能有其它障碍物。
Q/CDT 宁夏大唐国际大坝发电公司企业标准Q/CDT-DBpc 1002.G02.02—20082008-08-10发布2008-08-10实施(宁夏大唐国际大坝发电公司)发布目次序简要作业流程图 (2)1。
范围 (3)1。
1.本作业指导书适用范围 (3)1.2指导书质量控制点统计 (3)2。
本指导书涉及的文件、技术资料和图纸 (3)3。
安全提示 (3)4。
备品备件准备 (3)5。
现场准备及工具 (4)5。
2专用工具 (4)5.3.办理相关工作票 (5)6.检修工序及量标准 (4)6.1检修开始 (4)6。
2水位计解体 (4)6。
3压盖与表体检查 (4)6。
4水位计回装 (5)7。
现场清理 (5)8。
工作终结 (5)9.检修记录 (5)10.各部件检查、验收记录 (6)11质量验收签字记录 (6)12.对本作业指导书的修订建议 (7)序简要作业流程1。
范围1。
1本指导书适用范围本作业指导书规定了锅炉水位计检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于锅炉无盲区色水位计检修工作型号为：B69H—32/2-W。
检修的项目为对无盲区双色水位计进行检修,并对已发现的问题进行处理。
1。
2 指导书质量控制点统计2本指导书涉及的文件、技术资料和图纸■水位计使用说明书■《国家300MW火电机组锅炉专业检修工时定额标准》(参考)■《电业安全工作规程》热力和机械部分3．安全提示3.1准备工作中需要注意的事项■开工前,要组织工作班人员进行危险点分析。
■参加检修的人员进行安全教育和技术培训，达到上岗条件.■作业组成员的着装要符合规定、精神状态是否良好。
■开工前作业组长要进行安全交底、技术交底，做好危险预想。
■办理热机检修工作票及危险点分析票，确认工作票所载安全措施正确、完备.3.2施工过程中需要注意的事项■严格执行《电业安全工作规程》。
■每天检查工作班成员着装是否符合规定、精神状态是否良好。
Q/IXHYTP 大唐国际下花园发电厂企业标准
2006-01-01发布2006-01-01实施
大唐国际下花园发电厂发布
目次
1 目的 (1)
2 适用范围 (1)
3 工作成员职责 (1)
4 工作成员资质及配备 (1)
5检修内容 (2)
6质量标准 (2)
7引用文件 (2)
8监视和测量装置汇总表 (2)
9 工器具明细表 (3)
10 备品备件及材料明细表 (3)
11 作业过程 (4)
12 检修记录 (4)
13 技术记录 (4)
14 备品备件及材料使用消耗记录 (4)
15 验收合格证和验收卡 (5)
左侧双色水位计检修作业指导书
1 目的
1.1 保证检修的双色水位计符合检修工艺质量和文明生产管理要求，检修全过程无不安全情况发生，检修后的双色水位计能安全、可靠、经济、环保地运行。
1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2 适用范围及设备概述
适用于大唐国际下花园电厂四期锅炉双色水位计检修工作。
3 工作成员职责
3.1 工作负责人职责：
3.1.1 履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责该检修工作的安全、质量管理。
3.1.2 负责办理工作票。
3.1.3 负责设备、检修工器具质量验证。
3.1.4 负责备品备件和材料的质量验证、复核。
3.1.5 负责指定专门人员做好记录，确保记录真实、准确、工整。
3.1.6 负责检修项目的自检并签证，对本项目的安全、质量负责。
3.1.7 及时提出验收（验证）、分部试运申请。
3.1.8 及时组织工作班成员消除试运过程中暴露的缺陷。
3.2 监护人职责：
3.2.1 监护人负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督。
3.2.2 履行大唐国际下花园发电厂《工作票安全监护人制度》（试行）规定的职责和权力。
3.3 其他工作人员职责：
3.3.1 履行《电业安全工作规程》规定的工作班成员安全职责。
3.3.2 依据公司质量控制的有关规定、规程、标准进行设备检修，且符合质量控制标准。
3.3.3 在工作负责人的领导下，负责按工作程序进行工作。
3.4 点检员职责：
3.4.1 依据检修规程及相关质量标准，对“W”“H”点及“整体质量验收”进行验证、签字。
3.4.2 督促、监督所有工作人员遵守公司有关质量标准体系的相关规定、标准。
3.4.3 督促、监督所有工作人员落实相关安全技术措施。
3.4.4 及时对检修结果进行评价。
4 人员资质及配备
4.1 所有参与检修人员必须经过安全培训、技术培训且考试合格。
4.2 外来检修人员必须通过大唐国际下花园发电厂安全监察部的检修资质审查。
4.3 工作负责人应同时具备下列条件中的两条：
4.3.1 三年以上的现场工作经验。
4.3.2 技术员以上职称。
4.3.3 经职业技能鉴定高级工以上。
4.4 安全监护人应具备下列条件之一：
4.4.1 非本项工作的工作负责人和工作班成员且具备工作负责人资格。
4.4.2 经安监部审批的具有安全监护人资格的人员。
4.4.3 取得助理工程师职称，具有三年以上的现场工作经验。
4.4.4 持有国家劳动和社会保障部颁发的检修专业高级工以上职业资格证书。
4.5 工作班成员应具备下列条件：
4.5.1 熟悉《电业安全工作规程》。
4.5.2 持有国家劳动和社会保障部颁发的锅炉检修专业初级工以上职业资格证书。
4.6 配合工种人员
4.6.1 起重人员：持有有效的起重作业资格证书。
4.6.2 焊工：持有有效的焊工作业资格证书。
5 检修内容
检修内容：水位计解体、水位计检查、修理、水位计组装、试用
6 质量标准
6.1 外压板应无弯曲变形，螺孔处应圆滑与螺栓无卡涩现象，否则进行修理。
是否需要修理
6.2 衬垫应用0.4~0.6mm柔性石墨垫片；衬垫应平整，表面无径向划痕和摺印；尺寸符合接合面形状要求，宽窄均匀，可见缝宽度应略宽2—3mm。
6.3 打磨过活螺母与螺栓，不得有咬扣断扣现象，配合应灵活无卡涩，丝扣部分应涂铅粉或喷二硫化钼喷剂
6.4 螺栓部分不得有弯曲、变形，螺母六方应完好，不得有圆角缺损，是否更换螺栓和螺母
6.5 组装叠加时，云母片应清洁，不得有不洁油质及粉尘杂物，云母片应透明，夹层无汽泡。
6.6 擦净接合面，将衬垫、云母片及内衬板依次放入，用螺栓将外压板压紧在内压板上，注意应防止遮挡可见槽。
6.7 水位计零位与锅炉设计零位误差不得大于±30mm
7 引用文件
7.1 下花园发电厂《HG-670/140-9型锅炉检修工艺规程》、《HG-410/100-9型锅炉检修工艺规程》7.2 Q/CDT 106 0001—2004《中国大唐集团公司检修作业指导书编写规范》
7.3 DL/T838-2003《发电企业设备检修导则》
7.4 《电力安全工作规程》
7.5 《防止电力生产重大事故的二十五项重点要求》
7.6 制造厂的技术资料及设备图纸
8 监视和测量装置汇总表
9 设备和工器具汇总表
10 备品备件及材料明细表
11 作业过程
11.1 水位计解体
11.1.1 水位计照明电源拉闸拆卸水位计灯罩，取下放置于合适部位。
11.1.2 用专用扳手松开水位计外压板的螺母，取下外压板。
11.1.3 取下内衬板及云母片，记下云母片厚度。
11.1.4 逐个松开各压板螺丝，拆下云母片。
11.2 水位计检修
11.2.1 检查和疏通汽水连接管和放水管，必要时用压缩空气进行吹扫。
11.2.2 检查水位计密封面有无坑点、沟槽及冲刷腐蚀情况，轻微缺陷可用标准油石进行研磨，严重缺陷可用油石压砂纸将平面研磨；
11.3 水位计的组装
11.3.1 挑选合格云母片，将新云母片加工成与接合面相符形状，云母片叠加厚度参考拆前记录，一般应为1.6~2mm 记下云母片回装厚度。
11.3.2 拧紧螺栓应从中间向两端交叉进行，为了均匀压紧云母片，应分3~4次逐渐拧紧，一般以500mm 套管和专用搬子加紧为宜。
11.3.3 将水位计灯罩壳装好，照明恢复，照明应充足。
11.3.4 校对水位计零位
11.3.5 锅炉上水后，调整红绿玻璃位置，红绿双色分明，水位清晰可见。
12 检修记录
附录A：检修中发现问题及处理结果
13 技术记录
附录B：检修技术数据记录
14 备品备件及材料使用消耗记录
15 验收合格证和验收卡
附录C：设备检修质量验收单
16 异动报告
17 工时统计报告
附录 A
检修中发现问题及处理结果
附表B
附表C
设备检修质量验收单
检修性质：专业：班组：日期：年月日编号：。
