天正喷淋计算原理参照

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：
P K q 10=
式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：
2
π4j
xh D q v =
式中：Q -- 管段流量L/s
D j --管道的计算内径（m ） 3、水力坡降：
3.12
00107.0j
d v i =
式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：
L i h ×=沿程
式中：L -- 管段长度m
5、局部损失（采用当量长度法）：
L i h ×=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失： 沿程局部h h h +=
7、终点压力： h h h n n +=+1
计算结果:
所选作用面积:430.3平方米
总流量:25.55 L/s
平均喷水强度:3.56 L/min.平方米入口压力:14.12 米水柱。

消防喷淋头流量计算公式消防喷淋头流量计算公式这事儿啊，说起来还真挺重要的。

咱们得先搞清楚，为啥要算这喷淋头的流量呢？其实啊，就好比咱们家里用水龙头，得知道它出多少水，才能心里有数。

消防喷淋头也一样，知道它的流量，才能判断在火灾发生的时候，能不能及时有效地灭火。

那这流量咋算呢？这里面有个公式：Q = K × √10 × P这里的 Q 就是流量啦，单位是升每分钟（L/min）；K 呢，是喷头的流量系数；P 是喷头工作压力，单位是兆帕（MPa）。

比如说，有个喷头的流量系数 K 是 80，工作压力 P 是 0.1 MPa，那算下来流量 Q 就是80 × √10 × 0.1 ，大概是 252 L/min 。

我记得有一次去一个工厂检查消防设施，看到他们新安装的喷淋系统。

我就问负责的师傅，知不知道怎么算喷淋头流量。

那师傅一脸懵，说从来没考虑过这个。

我就给他详细讲了讲这个公式的重要性。

我跟他说，如果流量算错了，真要是着了火，这喷淋头喷不出足够的水来灭火，那损失可就大了去了。

这工厂里那么多设备、原材料，一旦烧起来，后果不堪设想。

师傅听我这么一说，恍然大悟，直拍大腿，说以前还真没想过这么严重。

所以啊，可别小看这个消防喷淋头流量计算公式。

在实际的消防工程中，得认真算好每一个喷淋头的流量，才能确保消防系统在关键时刻能发挥作用，保护大家的生命财产安全。

而且，不同类型的场所，对喷淋头的流量要求也不一样。

像商场、仓库、办公楼这些地方，人员密集或者存放的东西多，需要的灭火水量就大，所以喷淋头的流量也得相应大一些。

再比如说，有些特殊的场所，比如易燃易爆的地方，对消防的要求就更高了，这流量计算就得更精确。

总之，消防喷淋头流量计算公式是消防领域里一个非常关键的知识点，咱们搞消防的、做工程的，都得把它弄明白，不能马虎。

不然真出了事儿，那后悔可就来不及喽！。

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：
P K q 10=
式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：
2
π4j
xh D q v =
式中：Q -- 管段流量L/s D j --管道的计算内径（m ） 3、水力坡降：
3.12
00107.0j
d v i =
式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：
L i h ×=沿程
式中：L -- 管段长度m
5、局部损失（采用当量长度法）：
L i h ×=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失：
沿程局部h h h +=
7、终点压力：
h h h n n +=+1
计算结果:
所选作用面积:160.1平方米
总流量:23.74 L/s
平均喷水强度:8.90 L/min.平方米入口压力:35.51 米水柱。

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版) 基本计算公式： 1、喷头流量：
P K q 10=
式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa K -- 喷头流量系数 2、流速V ：
2
π4j
xh D q v =
式中：Q -- 管段流量L/s
D j --管道的计算内径（m ） 3、水力坡降：
3.12
00107.0j
d v i =
式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） d j -- 管道的计算内径（m ），取值应按管道的内径减１mm 确定 4、沿程水头损失：
L i h ×=沿程
式中：L -- 管段长度m
5、局部损失（采用当量长度法）：
L i h ×=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C) 6、总损失： 沿程局部h h h += 7、终点压力： h h h n n +=+1
计算结果:
所选作用面积:171.6平方米
总流量:45.25 L/s
平均喷水强度:15.82 L/min.平方米入口压力:59.39 米水柱。

消防喷淋算量快速算法摘要：一、消防喷淋系统概述二、消防喷淋算量快速算法原理1.喷头数量计算2.喷淋水量计算3.消防水泵选型4.管道规格及长度计算5.系统组件配置三、消防喷淋系统设计要点四、实例分析五、总结与建议正文：一、消防喷淋系统概述消防喷淋系统是一种自动灭火设施，通过喷淋头喷洒水雾，达到灭火、控制火势和保护人员财产安全的目的。

在我国，消防喷淋系统的设计和施工要求遵循相关国家标准和规范。

本文将介绍一种消防喷淋算量快速算法，以帮助设计人员高效、准确地进行消防喷淋系统的设计。

二、消防喷淋算量快速算法原理1.喷头数量计算喷头数量的计算需根据建筑物的面积、高度、防火分区等因素综合考虑。

常用的计算方法有：面积法、体积法、指标法等。

设计人员可以根据实际情况选择合适的方法进行计算。

2.喷淋水量计算喷淋水量计算需要考虑火灾等级、建筑物类型、防火分区等因素。

根据相关规定，可以查阅消防喷淋设计手册或使用经验公式进行计算。

3.消防水泵选型消防水泵的选型应根据喷淋系统的用水量、扬程、工作压力等参数进行。

可采用以下方法进行选型：1）根据喷淋系统的最大流量选型；2）根据消防水源的供水能力选型；3）根据消防水泵的运行工况选型。

4.管道规格及长度计算管道规格计算需考虑喷淋水的流量、压力损失、流速等因素。

常用的计算方法有：等径管道法、经济管道法等。

管道长度的计算可以根据建筑物的布局、消防设备的安装位置等因素进行。

5.系统组件配置消防喷淋系统组件包括喷头、消防水泵、供水设备、阀门、报警装置等。

设计时应根据实际需求进行配置，确保系统的可靠性、稳定性和实用性。

三、消防喷淋系统设计要点1.合理选型喷头：根据建筑物的火灾危险性、建筑材料、室内装修等因素，选择合适的喷头类型和布置方式。

2.确保水源供应：消防喷淋系统应设置消防水池、水箱等供水设施，保证火灾发生时水源充足。

3.合理布置管道：消防喷淋管道应布置合理，避免不必要的浪费和安全隐患。

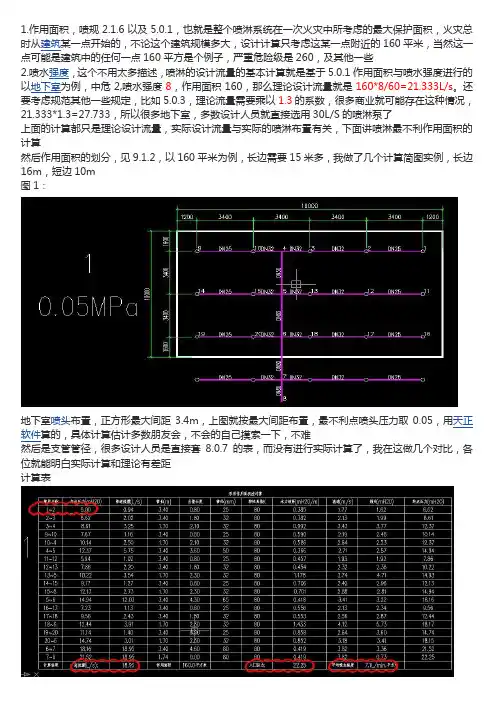

1.作用面积，喷规2.1.6以及5.0.1，也就是整个喷淋系统在一次火灾中所考虑的最大保护面积，火灾总时从建筑某一点开始的，不论这个建筑规模多大，设计计算只考虑这某一点附近的160平米，当然这一点可能是建筑中的任何一点160平方是个例子，严重危险级是260，及其他一些2.喷水强度，这个不用太多描述，喷淋的设计流量的基本计算就是基于5.0.1作用面积与喷水强度进行的以地下室为例，中危2,喷水强度8，作用面积160，那么理论设计流量就是160*8/60=21.333L/s。

还要考虑规范其他一些规定，比如5.0.3，理论流量需要乘以1.3的系数，很多商业就可能存在这种情况，21.333*1.3=27.733，所以很多地下室，多数设计人员就直接选用30L/S的喷淋泵了上面的计算都只是理论设计流量，实际设计流量与实际的喷淋布置有关，下面讲喷淋最不利作用面积的计算然后作用面积的划分，见9.1.2，以160平米为例，长边需要15米多，我做了几个计算简图实例，长边16m，短边10m图1：地下室喷头布置，正方形最大间距3.4m，上图就按最大间距布置，最不利点喷头压力取0.05，用天正软件算的，具体计算估计多数朋友会，不会的自己摸索一下，不难然后是支管管径，很多设计人员是直接套8.0.7的表，而没有进行实际计算了，我在这做几个对比，各位就能明白实际计算和理论有差距计算表从表1，就能看出来，平均喷水强度7.1，没有达到8的规定值，所以最不利点喷头压力取小了那么把最不利点压力值改为0.07，管径不需要做修改计算表2：从表2，可以看出来，这时的喷水强度是满足规定的，那么设计流量就是表2的22.43，而这个最不利点作用面积内入口处所需压力值是31.34m，这几个参数就是实际选泵和扬程的重要参数了注意看，表中，6-7,7-8号管段，设计流量是不会变化的，也就是说从这个管段开始，一直到泵房流量都是22.43，也就是实际所需设计流量，那么从这个入口段到水泵的水损就可以计算了水泵的实际所需的扬程就是，静扬程+总水损+入口所需压力值，有些朋友还会再乘以一个系数，看设计人员思路了入口压力怎么确定？计算表中已经算出来了，注意看然后上次有哪位群友说最不利点喷头压力取0.1MPa，因为他想采用边墙扩展型喷头，加大保护半径，那么如果以0.1来算是什么结果呢？看图2结果就是图中圈出的这几段管道按原管径，会超过5的流速限制需要加大管径各位注意对比图1和图2，有兴趣的朋友也可以自己去算算，而按0.1最不利点计算的结果就是表3：很多设计人员是拼经验设计水泵扬程的，就是静扬程+25~35m，如果按实际布置就可能完全不够上面的贴图都是按3.4m间距布置喷头的，而实际地下室能，很少能这样布置，因为梁跨是固定的，要根据梁格来实际布置喷头比如8.1m一跨的柱网，一跨中布置两排喷头不够，如果想均匀布置的话，间距就是8.1/3=2.7m，所以很多地下室喷头间距达不到3.4，以上面2.7m为例再布置一个计算图图三：计算表4：我说这种实际情况，其实是想说，按8.0.7来配置支管，可能是超速的，甚至超流量的图3两段圈出来的管道，按8.0.7只需要DN80就够了，但实际计算就超速了，而设计流量呢，其实也略超了如果按0.1最不点考虑就更夸张了表5：流量是远超了30,那么想把流量降下来，就只有调整支管管径比如喷头数1-DN25,2-32,,4-40,6-50,11-65,20-80,30-100看设计人员自己的调整，按我上面说的配管计算，就是图5和表6这样就不会超流量了我上面所说的就是实际的设计计算方法，让大家明白整个计算过程和原理而已。

1.作用面积，喷规2.1.6以及5.0.1，也就是整个喷淋系统在一次火灾中所考虑的最大保护面积，火灾总时从建筑某一点开始的，不论这个建筑规模多大，设计计算只考虑这某一点附近的160平米，当然这一点可能是建筑中的任何一点160平方是个例子，严重危险级是260，及其他一些2.喷水强度，这个不用太多描述，喷淋的设计流量的基本计算就是基于5.0.1作用面积与喷水强度进行的以地下室为例，中危2,喷水强度8，作用面积160，那么理论设计流量就是160*8/60=21.333L/s。

还要考虑规范其他一些规定，比如5.0.3，理论流量需要乘以1.3的系数，很多商业就可能存在这种情况，21.333*1.3=27.733，所以很多地下室，多数设计人员就直接选用30L/S的喷淋泵了上面的计算都只是理论设计流量，实际设计流量与实际的喷淋布置有关，下面讲喷淋最不利作用面积的计算然后作用面积的划分，见9.1.2，以160平米为例，长边需要15米多，我做了几个计算简图实例，长边16m，短边10m图1：地下室喷头布置，正方形最大间距3.4m，上图就按最大间距布置，最不利点喷头压力取0.05，用天正软件算的，具体计算估计多数朋友会，不会的自己摸索一下，不难然后是支管管径，很多设计人员是直接套8.0.7的表，而没有进行实际计算了，我在这做几个对比，各位就能明白实际计算和理论有差距计算表从表1，就能看出来，平均喷水强度7.1，没有达到8的规定值，所以最不利点喷头压力取小了那么把最不利点压力值改为0.07，管径不需要做修改计算表2：从表2，可以看出来，这时的喷水强度是满足规定的，那么设计流量就是表2的22.43，而这个最不利点作用面积内入口处所需压力值是31.34m，这几个参数就是实际选泵和扬程的重要参数了注意看，表中，6-7,7-8号管段，设计流量是不会变化的，也就是说从这个管段开始，一直到泵房流量都是22.43，也就是实际所需设计流量，那么从这个入口段到水泵的水损就可以计算了水泵的实际所需的扬程就是，静扬程+总水损+入口所需压力值，有些朋友还会再乘以一个系数，看设计人员思路了入口压力怎么确定？计算表中已经算出来了，注意看然后上次有哪位群友说最不利点喷头压力取0.1MPa，因为他想采用边墙扩展型喷头，加大保护半径，那么如果以0.1来算是什么结果呢？看图2结果就是图中圈出的这几段管道按原管径，会超过5的流速限制需要加大管径各位注意对比图1和图2，有兴趣的朋友也可以自己去算算，而按0.1最不利点计算的结果就是表3：很多设计人员是拼经验设计水泵扬程的，就是静扬程+25~35m，如果按实际布置就可能完全不够上面的贴图都是按3.4m间距布置喷头的，而实际地下室能，很少能这样布置，因为梁跨是固定的，要根据梁格来实际布置喷头比如8.1m一跨的柱网，一跨中布置两排喷头不够，如果想均匀布置的话，间距就是8.1/3=2.7m，所以很多地下室喷头间距达不到3.4，以上面2.7m为例再布置一个计算图图三：计算表4：我说这种实际情况，其实是想说，按8.0.7来配置支管，可能是超速的，甚至超流量的图3两段圈出来的管道，按8.0.7只需要DN80就够了，但实际计算就超速了，而设计流量呢，其实也略超了如果按0.1最不点考虑就更夸张了表5：流量是远超了30,那么想把流量降下来，就只有调整支管管径比如喷头数1-DN25,2-32,,4-40,6-50,11-65,20-80,30-100看设计人员自己的调整，按我上面说的配管计算，就是图5和表6这样就不会超流量了我上面所说的就是实际的设计计算方法，让大家明白整个计算过程和原理而已。

喷淋流量计算公式喷淋流量计算公式，是经常用到的流量计算公式，特别是工业喷淋领域。

喷淋流量计算公式可以用来计算喷淋系统的水流速度、水泵的需要功率、管道尺寸的选择等问题。

以下是喷淋流量计算公式的详细解析。

喷淋流量计算公式中最基本的公式是Q= VA，其中Q代表流量，V 代表速度，A代表面积。

在喷淋系统中，喷嘴是水流出的地方，所以可以把喷嘴看做一个小口径的圆形管道，其截面面积A可以通过圆形截面面积的公式A=πr^2求得，其中r是喷嘴半径。

喷淋流量计算公式中的另一个重要因素是速度V。

速度V与流量Q 之间的关系可以表示为V= Q/A。

因此，如果我们知道Q和A的值，就可以通过此公式计算出速度V的值。

在实际应用中，通常会使用单位时间内的流量来计算喷淋系统的水流量。

这里的单位时间是每秒钟，也就是秒钟流量。

也就是说，如果我们要计算每分钟流量，需要把每秒钟的流量乘以60。

因此，喷淋系统的流量（Q）可以使用下面的公式来计算：Q= KVA其中，K代表常数，V代表速度，A代表截面积。

此处的常数K是一个基于单位的系数，通常使用0.08 - 0.12之间的值。

如果我们已知每秒钟喷嘴的截面面积A，流速V和常数K值，我们就可以通过喷淋流量计算公式计算出流量Q的值，从而确定水泵的需要功率和管道尺寸的选择。

此外，在喷淋系统中，还会涉及到压力的计算，压力可以通过下面的公式计算：P= F / A其中，P代表压力，F代表喷头施加在水上的力，A代表岌岌可危的区域面积。

因此，我们也可以用喷淋流量计算公式来计算所需的压力值。

总之，喷淋流量计算公式是一个非常实用的公式，可以帮助工程师们计算出喷淋系统的确切流量、速度、压力等参数，从而制定一个更可靠和高效的喷淋系统。

在实际应用中，我们需要仔细选择使用的公式，确保计算结果是准确的，保证喷淋系统的安全和稳定性。

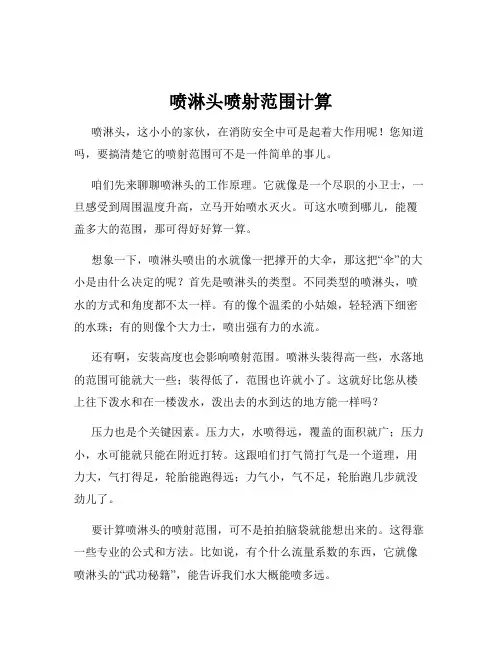

喷淋头喷射范围计算喷淋头，这小小的家伙，在消防安全中可是起着大作用呢！您知道吗，要搞清楚它的喷射范围可不是一件简单的事儿。

咱们先来聊聊喷淋头的工作原理。

它就像是一个尽职的小卫士，一旦感受到周围温度升高，立马开始喷水灭火。

可这水喷到哪儿，能覆盖多大的范围，那可得好好算一算。

想象一下，喷淋头喷出的水就像一把撑开的大伞，那这把“伞”的大小是由什么决定的呢？首先是喷淋头的类型。

不同类型的喷淋头，喷水的方式和角度都不太一样。

有的像个温柔的小姑娘，轻轻洒下细密的水珠；有的则像个大力士，喷出强有力的水流。

还有啊，安装高度也会影响喷射范围。

喷淋头装得高一些，水落地的范围可能就大一些；装得低了，范围也许就小了。

这就好比您从楼上往下泼水和在一楼泼水，泼出去的水到达的地方能一样吗？压力也是个关键因素。

压力大，水喷得远，覆盖的面积就广；压力小，水可能就只能在附近打转。

这跟咱们打气筒打气是一个道理，用力大，气打得足，轮胎能跑得远；力气小，气不足，轮胎跑几步就没劲儿了。

要计算喷淋头的喷射范围，可不是拍拍脑袋就能想出来的。

这得靠一些专业的公式和方法。

比如说，有个什么流量系数的东西，它就像喷淋头的“武功秘籍”，能告诉我们水大概能喷多远。

而且，在实际计算中，还得考虑房间的形状、大小和障碍物呢。

如果房间是个方方正正的，那还好说；要是奇形怪状的，或者里面堆满了东西，那可就复杂啦！您说，这喷淋头的喷射范围计算是不是很重要？要是算错了，一旦发生火灾，该喷水的地方没喷到，那后果可不堪设想！所以啊，咱们可得认真对待，不能马虎。

总之，喷淋头喷射范围的计算是个技术活，需要综合考虑各种因素，运用专业知识和方法，才能得出准确的结果，保障我们的生命财产安全。
